公布日：2022.11.29
申請日：2022.08.26
分類號：C02F9/04(2006.01)I;C02F11/122(2019.01)I;C02F1/52(2006.01)N;C02F1/66(2006.01)N;C02F1/76(2006.01)N;C02F103/18(2006.01)N
摘要
本申請公開了一種脫硫廢水處理系統與工藝，所述系統包括：DCS控制系統以及廢水緩沖箱，所述廢水緩沖箱與三聯箱系統，澄清器，中和箱，過濾系統通過管道依次連通，所述澄清器與污泥脫水系統一端通過管道連通，所述污泥脫水系統另一端通過管道與廢水緩沖箱連通，所述過濾系統與廢水緩沖箱通過管道連通；所述工藝包括：廢水處理，沉淀處理，澄清處理，中和處理，過濾處理，污泥脫水處理。本申請?zhí)岣吡嗣摿驈U水處理后的水質，并且加入了DCS控制系統控制系統加藥，實現了加藥的自動化以及提升了加藥量的精準控制，以及能夠監測系統中各個部件的數據，可以及時得到脫硫廢水系統中的狀態反饋。
權利要求書
1.一種脫硫廢水處理系統，包括DCS控制系統以及廢水緩沖箱，所述廢水緩沖箱與三聯箱系統，澄清器，中和箱，過濾系統通過管道依次連通，所述澄清器與污泥脫水系統一端通過管道連通，所述污泥脫水系統另一端通過管道與廢水緩沖箱連通，所述過濾系統與廢水緩沖箱通過管道連通，其特征在于，所述廢水緩沖箱中設有曝氣風機和流量表；所述廢水緩沖箱與三聯箱系統中的箱體與管道都采用涂料防護，且所述廢水緩沖箱與三聯箱系統中設有加藥箱、流量表、pH計；所述澄清器中設有流量表、壓力計；所述中和箱中設有加藥箱和pH計；所述過濾系統采用雙介質過濾器，并且所述過濾系統出水管處裝有濁度儀；所述污泥脫水系統包括污泥緩沖罐和污泥脫水機，所述污泥緩沖罐與污泥脫水機通過管道依次連通，所述污泥緩沖罐中設有污泥攪拌泵和污泥傳輸泵，所述污泥緩沖罐和污泥脫水機中分別設有壓力表、泥位計。
2.如權利要求1所述的一種脫硫廢水處理系統，其中，所述廢水緩沖箱中設有的曝氣風機連接到管道，通過所述管道連接至廢水緩沖箱底部，所述曝氣風機將氣體鼓入廢水緩沖箱中，用于給廢水中和提供充足的氧氣。
3.如權利要求1所述的一種脫硫廢水處理系統，其中，所述廢水緩沖箱三聯箱系統中的箱體與管道都采用ZS-1034耐酸堿防腐涂料涂于箱體和管道內壁，用于防止酸堿腐蝕介質物理反應和化學反應。
4.如權利要求1所述的一種脫硫廢水處理系統，其中，所述雙介質過濾器采用無煙煤和石英砂多層濾料，用于確保當廢水經過濾層時，懸浮物基本被攔截吸附，提升出水的水質。
5.如權利要求1所述的一種脫硫廢水處理系統，其中，所述過濾系統的出水管裝有的濁度儀，用于DCS系統根據濁度儀的值判斷當過濾系統的進出口壓差或工作時間到達設定值，系統開始反洗，保證濾料清潔有效。
6.如權利要求1所述的一種脫硫廢水處理系統，其中，所述過濾系統與廢水緩沖箱通過管道連通，所述過濾器反洗水泵安裝在過濾系統管道口，用于給系統反洗提供動力。
7.如權利要求1所述的一種脫硫廢水處理系統，其中，所述污泥緩沖罐中的污泥攪拌泵置于污泥緩沖罐的中央，用于將所述污泥緩沖罐內的污泥均質混合，防止罐內污泥沉積；所述污泥傳輸泵置于污泥緩沖罐出泥管道口，用于加速將污泥排到污泥脫水機。
8.如權利要求1所述的一種脫硫廢水處理系統，其中，所述污泥脫水機采用板框壓濾機，用于將廢水中泥渣過濾掉，將過濾完的廢水通過管道送入所述廢水緩沖箱內并將泥渣制成泥餅排出。
9.如權利要求1所述的一種脫硫廢水處理系統，其中，所述DCS控制系統根據廢水緩沖箱中的流量表和pH計的值，控制廢水緩沖箱中加藥箱添加次氯酸鈉的量；根據三聯箱系統中的流量表和pH計的值，控制三聯箱系統中的加藥箱依次添加石灰乳、聚鐵、有機硫和助凝劑進行中和、沉淀和絮凝的量；根據中和箱中的pH計顯示的值，控制中和箱中的加藥箱添加次氯酸鈉，調節pH值，并將廢水的pH值控制在9-11；根據所述過濾系統的出水管上的濁度儀的值進行判斷，當過濾系統的進出口壓差或工作時間到達設定值，控制系統開始反洗。
10.一種脫硫廢水處理工藝，包括廢水處理，沉淀處理，澄清處理，中和處理，過濾處理，污泥脫水處理，其特征在于，所述工藝具體包括：(1)廢水處理：添加次氯酸鈉，用于分解廢水中的有機物COD以及破壞重金屬離子的絡合物，充分反映后進入三聯箱；(2)沉淀處理：經過廢水處理后的廢水到三聯箱中，根據DCS控制系統控制加藥箱加入石灰乳、聚鐵、有機硫和助凝劑進行中和、沉淀和絮凝，充分反映后進入澄清器；(3)澄清處理：進經沉淀處理后的廢水進入到澄清器，廢水中較大顆粒的懸浮物在器內沉淀下來形成污泥進入到污泥緩沖罐中，廢水進入到中和箱中；(4)中和處理：經澄清處理后的廢水進入到中和箱中進行加藥將廢水的pH值調節到9-11；(5)過濾處理：經中和處理后的廢水進入到雙介質過濾器進行過濾去除水中的固體和絮狀物以及廢水中殘存的雜質，當過濾系統的進出口壓差或工作時間到達設定值，系統開始反洗，保證濾料清潔有效；(6)污水脫泥處理：根據澄清器處理后的污泥進入到污泥緩沖罐中充分?jǐn)嚢�，通過污泥傳輸泵進入到污泥脫水機中脫水，將脫完水后的絕干污泥排出，再將分離出來的濾液輸送到廢水緩沖箱中。
發明內容
本申請?zhí)峁┝艘环N脫硫廢水處理系統及工藝來解決現有技術中的技術問題。
一種脫硫廢水處理系統，包括DCS控制系統以及廢水緩沖箱，所述廢水緩沖箱與三聯箱系統，澄清器，中和箱，過濾系統通過管道依次連通，所述澄清器與污泥脫水系統一端通過管道連通，所述污泥脫水系統另一端通過管道與廢水緩沖箱連通，所述過濾系統與廢水緩沖箱通過管道連通。
具體地，所述廢水緩沖箱中設有曝氣風機和流量表；所述廢水緩沖箱與三聯箱系統中的箱體與管道都采用涂料防護，所述三聯箱系統中設有加藥箱、壓力表、pH計；所述澄清器中設有壓力表；所述中和箱中設有pH計所述過濾系統采用雙介質過濾器，并在所述過濾系統在出水管裝有濁度儀；所述污泥脫水系統包括污泥緩沖罐和污泥脫水機，所述污泥緩沖罐與污泥脫水機通過管道依次連通，所述污泥緩沖罐中設有污泥攪拌泵和污泥傳輸泵，所述污泥緩沖罐和污泥脫水機中分別設有泥位計。
具體地，所述DCS控制系統用于對工藝系統設備實現程序控制，以LED和鍵盤為監視和控制手段，完成對流量表、壓力表、pH計、濁度儀、泥位計上的數據信息的采集、處理和記錄，對異常工況進行報警和自動打印以及精準控制加藥箱加藥的劑量；
其中，DCS系統監測所述廢水緩沖箱與三聯箱系統中的流量表、pH計，根據廢水緩沖箱中的流量表和pH計的值，控制廢水緩沖箱中加藥箱添加次氯酸鈉的量；根據三聯箱系統中的流量表和pH計的值，控制三聯箱系統中的加藥箱依次添加石灰乳、聚鐵、有機硫和助凝劑進行中和、沉淀和絮凝的量；根據中和箱中的pH計顯示的值，控制中和箱中的加藥箱添加次氯酸鈉，調節pH值，并將廢水的pH值控制在9-11；根據所述過濾系統的出水管上的濁度儀的值進行判斷，當過濾系統的進出口壓差或工作時間到達設定值，控制系統開始反洗。
具體地，所述廢水緩沖箱中設有的曝氣風機連接到管道，通過所述管道連接至廢水緩沖箱底部，所述曝氣風機將氣體鼓入廢水緩沖箱中，用于給廢水中和提供充足的氧氣。
具體地，所述廢水緩沖箱三聯箱系統中的箱體與管道都采用ZS-1034耐酸堿防腐涂料涂于箱體和管道內壁，用于防止酸堿腐蝕介質物理反應和化學反應。
具體地，所述澄清器用于將廢水中的污泥沉淀排出到污泥緩沖罐中，再將廢水輸送到中和箱中。
具體地，所述中和箱用于對廢水加藥將廢水的pH值調節到9-11。
具體地，所述過濾系統中的所述雙介質過濾器采用無煙煤和石英砂多層濾料，用于確保當廢水經過濾層時，懸浮物基本被攔截吸附，提升出水的水質；
其中，所述過濾系統的出水管裝有的濁度儀，用于DCS系統根據濁度儀的值進行判斷，當過濾系統的進出口壓差或工作時間到達設定值，系統開始反洗，保證濾料清潔有效。
具體地，所述污泥脫水系統用于將澄清器中沉淀的污泥進行脫水處理，將污泥中的水分輸送到廢水緩沖箱中，并將處理后的絕干污泥排出；其中，所述污泥緩沖罐中的污泥攪拌泵用于將污泥攪拌均勻，所述污泥傳輸泵用于加速將污泥輸送到污泥脫水機；所述污泥脫水機采用板框壓濾機用于將廢水中泥渣過濾掉，將過濾完的廢水通過管道送入所述廢水緩沖箱內并將泥渣制成泥餅排出。

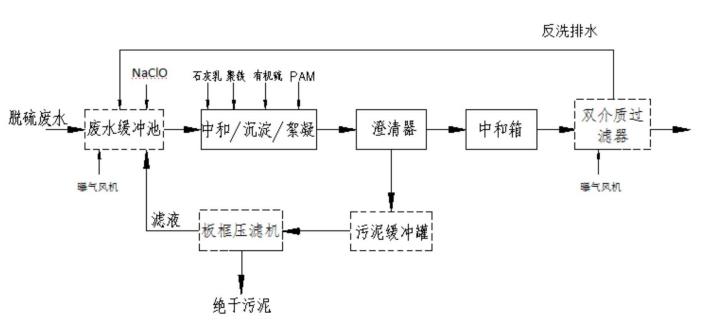

一種脫硫廢水處理工藝，包括廢水處理，沉淀處理，澄清處理，中和處理，過濾處理，污泥脫水處理，所述工藝具體包括：
廢水處理：添加次氯酸鈉，用于分解廢水中的有機物COD以及破壞重金屬離子的絡合物，充分反映后進入三聯箱；
沉淀處理：經過廢水處理后的廢水到三聯箱中，根據DCS控制系統控制加藥箱加入石灰乳、聚鐵、有機硫和助凝劑進行中和、沉淀和絮凝，充分反映后進入澄清器；
澄清處理：進經沉淀處理后的廢水進入到澄清器，使得廢水中較大顆粒的懸浮物在器內沉淀下來形成污泥進入到污泥緩沖罐中，廢水進入到中和箱中；
中和處理：經澄清處理后的廢水進入到中和箱中，根據DCS控制系統控制加藥將廢水的pH值調節到9-11；
過濾處理：經中和處理后的廢水進入到雙介質過濾器進行過濾去除水中的固體和絮狀物以及廢水中殘存的雜質；當過濾系統的進出口壓差或工作時間到達設定值，系統開始反洗，保證濾料清潔有效。
污水脫泥處理：根據澄清器處理后的污泥進入到污泥緩沖罐中充分?jǐn)嚢瑁ㄟ^污泥傳輸泵進入到污泥脫水機中脫水，將脫完水后的絕干污泥排出，再將分離出來的濾液輸送到廢水緩沖箱中。
本申請通過增設廢水緩沖箱的曝氣風機、雙介質過濾器、板框壓濾機等設施，提高了脫硫廢水處理后的水質，并且加入了DCS控制系統控制系統加藥，實現了加藥的自動化以及提升了加藥量的精準控制，以及能夠監測系統中各個部件的數據，可以及時得到脫硫廢水系統中的狀態反饋。
（發明人：賴福生;孫寶仁;侯生存;霍延明）
