公布日：2022.12.20
申請日：2022.11.17
分類號：C02F3/10(2006.01)I;C02F9/14(2006.01)I;C02F103/20(2006.01)N;C02F101/16(2006.01)N
摘要
本發明提供了一種養魚廢水生物處理與回用系統，涉及養殖業技術領域，解決了現有技術中存在的養魚廢水處理回用技術對氨氮的去除效率不足的技術問題。該裝置包括生物處理單元和生物球，其中，所述生物球的個數為多個，所有所述生物球放置在所述生物處理單元內，所述生物處理單元與養魚水池相連通；所述生物球包括外部殼體和功能填料，所述功能填料填充在所述外部殼體內，所述外部殼體為網格結構，所述功能填料包括改性沸石填料、納米改性聚氨酯填料和錳鋅鐵氧體填料。
權利要求書
1.一種養魚廢水生物處理與回用系統，其特征在于，包括生物處理單元（1）和生物球（2），其中，所述生物球（2）的個數為多個，所有所述生物球（2）放置在所述生物處理單元（1）內，所述生物處理單元（1）與養魚水池相連通；所述生物球（2）包括外部殼體和功能填料，所述功能填料填充在所述外部殼體內，所述外部殼體為網格結構，所述功能填料包括改性沸石填料、納米改性聚氨酯填料和錳鋅鐵氧體填料。
2.根據權利要求1所述的一種養魚廢水生物處理與回用系統，其特征在于，所述功能填料在所述外部殼體內的填充率為50%-85%，所述生物球（2）在所述生物處理單元（1）內的填充率為50%-80%，所述生物球（2）的直徑為80-150mm。
3.根據權利要求1所述的一種養魚廢水生物處理與回用系統，其特征在于，所述外部殼體采用的材料為聚乙烯或聚丙烯。

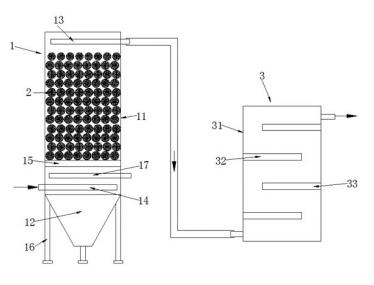

4.根據權利要求1所述的一種養魚廢水生物處理與回用系統，其特征在于，所述生物處理單元（1）包括筒體（11）、泥斗（12）、出水集水管（13）、進水布水管（14）、支撐格柵板（15）和支撐架（16），所述筒體（11）的底部與所述泥斗（12）相連通，所述支撐架（16）支撐所述筒體（11），所述出水集水管（13）位于所述筒體（11）的頂部區域，所述進水布水管（14）和所述支撐格柵板（15）均位于所述筒體（11）的底部區域，所述支撐格柵板（15）位于所述進水布水管（14）的上方，所有所述生物球（2）放置在所述支撐格柵板（15）和所述出水集水管（13）之間，所述進水布水管（14）的一端穿過所述筒體（11）的側壁并與所述養魚水池的出水口相連通，所述出水集水管（13）的一端穿過所述筒體（11）的側壁并與所述養魚水池的進水口相連通。
5.根據權利要求4所述的一種養魚廢水生物處理與回用系統，其特征在于，還包括紫外殺菌單元（3），所述紫外殺菌單元（3）的進水口與所述出水集水管（13）相連通，所述紫外殺菌單元（3）的出水口與所述養魚水池的進水口相連通。
6.根據權利要求5所述的一種養魚廢水生物處理與回用系統，其特征在于，所述紫外殺菌單元（3）包括箱體（31）和多個紫外線發射器（32），所述紫外線發射器（32）安裝在所述箱體（31）內，所有所述紫外線發射器（32）交錯分布在箱體（31）內，所述箱體（31）的進水口與所述出水集水管（13）相連通，所述箱體（31）的出水口與所述養魚水池的進水口相連通。
7.根據權利要求4所述的一種養魚廢水生物處理與回用系統，其特征在于，還包括曝氣管（17）和鼓風機，所述曝氣管（17）安裝在所述筒體（11）內，所述曝氣管（17）位于所述進水布水管（14）和所述支撐格柵板（15）之間，所述曝氣管（17）的一端穿過所述筒體（11）的側壁并與所述鼓風機相連通。
8.根據權利要求4所述的一種養魚廢水生物處理與回用系統，其特征在于，所述生物處理單元（1）還包括水泵。
9.根據權利要求1所述的一種養魚廢水生物處理與回用系統，其特征在于，所述功能填料還包括鐵碳填料。
發明內容
本發明的目的在于提供一種養魚廢水生物處理與回用系統，以解決現有技術中存在的養魚廢水處理回用技術對氨氮的去除效率不足的技術問題。本發明提供的諸多技術方案中的優選技術方案所能產生的諸多技術效果詳見下文闡述。
為實現上述目的，本發明提供了以下技術方案：本發明提供的一種養魚廢水生物處理與回用系統，包括生物處理單元和生物球，其中，所述生物球的個數為多個，所有所述生物球放置在所述生物處理單元內，所述生物處理單元與養魚水池相連通；所述生物球包括外部殼體和功能填料，所述功能填料填充在所述外部殼體內，所述外部殼體為網格結構，所述功能填料包括改性沸石填料、納米改性聚氨酯填料和錳鋅鐵氧體填料。
可選地，所述功能填料在所述外部殼體內的填充率為50%-85%，所述生物球在所述生物處理單元內的填充率為50%-80%，所述生物球的直徑為80-150mm。
可選地，所述外部殼體采用的材料為聚乙烯或聚丙烯。
可選地，所述生物處理單元包括筒體、泥斗、出水集水管、進水布水管、支撐格柵板和支撐架，所述筒體的底部與所述泥斗相連通，所述支撐架支撐所述筒體，所述出水集水管位于所述筒體的頂部區域，所述進水布水管和所述支撐格柵板均位于所述筒體的底部區域，所述支撐格柵板位于所述進水布水管的上方，所有所述生物球放置在所述支撐格柵板和所述出水集水管之間，所述進水布水管的一端穿過所述筒體的側壁并與所述養魚水池的出水口相連通，所述出水集水管的一端穿過所述筒體的側壁并與所述養魚水池的進水口相連通。
可選地，還包括紫外殺菌單元，所述紫外殺菌單元的進水口與所述出水集水管相連通，所述紫外殺菌單元的出水口與所述養魚水池的進水口相連通。
可選地，所述紫外殺菌單元包括箱體和多個紫外線發射器，所述紫外線發射器安裝在所述箱體內，所有所述紫外線發射器交錯分布在箱體內，所述箱體的進水口與所述出水集水管相連通，所述箱體的出水口與所述養魚水池的進水口相連通。
可選地，還包括曝氣管和鼓風機，所述曝氣管安裝在所述筒體內，所述曝氣管位于所述進水布水管和所述支撐格柵板之間，所述曝氣管的一端穿過所述筒體的側壁并與所述鼓風機相連通。
可選地，所述生物處理單元還包括水泵。
可選地，所述功能填料還包括鐵碳填料。
本發明提供的一種養魚廢水生物處理與回用系統，主要利用改性沸石與微生物相結合，實現氨氮的原位吸附與解析，從而實現物理和生物除氨氮的有機結合。
養魚水池內的廢水可以進入到生物處理單元內，并會經過多個生物球去除廢水內的污染物，由于外部殼體為網格結構，廢水可以通過外部殼體上的孔進入到外部殼體內部，并與功能填料相接觸，從而功能填料會去除廢水內相對應的污染物，功能填料包括改性沸石填料、納米改性聚氨酯填料和錳鋅鐵氧體填料。其中，改性沸石作為核心填料，一方面可以利用其生物親和性，提升掛膜效率，增加系統有效生物量；另一方面，改性沸石具有更高的氨氮吸附容量，且在低溫條件下，更有利于氨氮吸附過程，溫度升高，則有利于解析過程。此特性配合生物降解作用，為冬季氨氮的原位高效去除提供了可行性。
詳細地，在非冬季期間，使用本系統對養魚廢水進行凈化時，養魚廢水整體水溫較高（＞12℃），生物球會同步發揮改性沸石物理吸附功能和微生物降解功能。初始階段，以改性沸石對氨氮的物理吸附作用為主，當吸附飽和之后，改性沸石表面生物膜通過硝化作用，將改性沸石中吸附位點上的氨氮進行生物轉化，使改性沸石的吸附位點得到解析，重新釋放出吸附空位，可繼續完成物理吸附作用。隨著系統的運行，兩種作用將達到一種動態平衡，實現廢水中氨氮的高效穩定去除。在冬季期間，養魚廢水整體水溫較低（5-12℃），此時系統中的生物膜活性下降，處理效率受限，所以，此階段以改性沸石的物理吸附作用為主，直至渡過冬季低溫期（通常3個月左右）。之后，隨著水溫的回升，微生物活性逐步恢復，且此時改性沸石已吸附的氨氮開始隨升溫而逐步解析，被微生物進一步降解，可有效控制出水氨氮濃度，解決了現有技術中存在的養魚廢水處理回用技術對氨氮的去除效率不足的技術問題。
對于本系統，除改性沸石作為核心填料之外，還裝填有納米改性聚氨酯和錳鋅鐵氧體填料用于強化系統生物處理能力。分別地，納米改性聚氨酯填料具有比表面積大、孔隙率高、生物附著力強，易于快速形成生物膜，保證生物處理單元有足夠生物量，以完成生物凈化過程；錳鋅鐵氧體填料富含錳鋅鐵氧體，帶有較強磁性，可形成磁化效應，一方面產生吸附力，增加生物球的吸附量，縮短掛膜周期，并增強生物膜吸附強度；另一方面可提高廢水中污染物轉化速度和效率。
（發明人：鄭棟;張艷;馮浩;謝玲玉）
