公布日：2022.03.01
申請日：2021.12.08
分類號：B01D21/24(2006.01)I;B01D21/02(2006.01)I
摘要
本發明涉及廢水處理領域，且公開了一種含鉻電鍍廢水的多級處理機構，其包括底板，所述底板的頂端對稱安裝有兩個支板，兩個所述支板之間轉動連接有一轉軸，所述轉軸上固定有一廢水池，所述底板上設置有用于驅動轉軸旋轉的第一驅動機構；所述廢水池的下方設置有一安裝在底板頂端的收淀箱；每個所述支板的頂端均固定連接有導向桿，兩個所述導向桿之間共卡合滑動連接有一位于廢水池上方的沖擊板，且兩個導向桿的頂端共固定有一位于沖擊板上方的頂板，所述頂板上設置有用于驅動沖擊板沿導向桿進行滑動的第二驅動機構。本發明通過第一驅動機構的作用使廢水池翻轉，從而將廢水池中的沉淀倒入到收淀箱中，以此來避免沉淀在廢水池中堆積的問題。
權利要求書

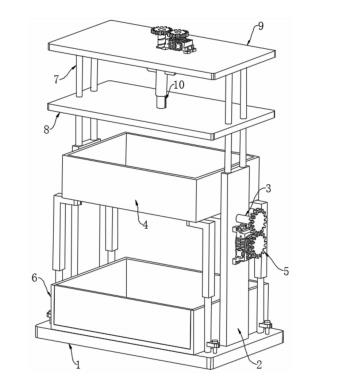

1.一種含鉻電鍍廢水的多級處理機構，包括底板(1)，其特征在于：所述底板(1)的頂端對稱安裝有兩個支板(2)，兩個所述支板(2)之間轉動連接有一轉軸(3)，所述轉軸(3)上固定有一廢水池(4)，所述底板(1)上設置有用于驅動轉軸(3)旋轉的第一驅動機構(5)；所述廢水池(4)的下方設置有一安裝在底板(1)頂端的收淀箱(6)；每個所述支板(2)的頂端均固定連接有導向桿(7)，兩個所述導向桿(7)之間共卡合滑動連接有一位于廢水池(4)上方的沖擊板(8)，且兩個導向桿(7)的頂端共固定有一位于沖擊板(8)上方的頂板(9)，所述頂板(9)上設置有用于驅動沖擊板(8)沿導向桿(7)進行滑動的第二驅動機構(10)。
2.根據權利要求1所述的一種含鉻電鍍廢水的多級處理機構，其特征在于：所述第一驅動機構(5)包括安裝在其中一個支板(2)上的電機一(501)，所述電機一(501)的輸出軸和轉軸(3)的外周側均固定套接有相互嚙合的齒輪一(502)，所述底板(1)上設置有用于輔助支撐廢水池(4)的支撐機構(11)。
3.根據權利要求2所述的一種含鉻電鍍廢水的多級處理機構，其特征在于：所述支撐機構(11)包括分別轉動連接在底板(1)頂端四角的四個支桿(1101)，每個所述支桿(1101)的頂端均固定有與其垂直的墊板(1102)，每個所述墊板(1102)的頂端均和廢水池(4)的底端貼合，所述底板(1)上設置有用于固定支桿(1101)的固定機構(12)。
4.根據權利要求3所述的一種含鉻電鍍廢水的多級處理機構，其特征在于：所述固定機構(12)包括固定連接在每個支桿(1101)外側的連接塊(1201)，每個所述連接塊(1201)上均貫穿開設有一通孔(1202)，所述底板(1)的頂端開設有多個與通孔(1202)相對應的插孔(1203)，每個所述連接塊(1201)和底板(1)之間均連接有依次穿過對應的通孔(1202)、插孔(1203)的插銷(1204)。
5.根據權利要求1所述的一種含鉻電鍍廢水的多級處理機構，其特征在于：所述收淀箱(6)上的正面的面板的兩側均開設有位于豎直方向的滑塊(13)，所述收淀箱(6)上開設有兩個與滑塊(13)配合連接的滑槽(14)，每個所述滑槽(14)的頂端均與收淀箱(6)的頂端相通。
6.根據權利要求1所述的一種含鉻電鍍廢水的多級處理機構，其特征在于：所述第二驅動機構(10)包括通過軸承貫穿連接在頂板(9)上的且與其垂直的絲桿(1001)，所述絲桿(1001)的外周側螺紋套接有位于頂板(9)下方的且底端與沖擊板(8)頂端固定連接的推管(1002)，所述推管(1002)的外周側套接有一固定在頂板(9)下方的外接管(1003)，所述頂板(9)上設置有用于驅動絲桿(1001)進行轉動的第三驅動機構(15)和用于限制推管(1002)轉動的限位機構(16)。
7.根據權利要求6所述的一種含鉻電鍍廢水的多級處理機構，其特征在于：所述第三驅動機構(15)包括安裝在頂板(9)頂端的電機二(1501)，所述電機二(1501)的輸出軸和絲桿(1001)的外周側均固定套接有相互嚙合的且位于頂板(9)上方的齒輪二(1502)。
8.根據權利要求6所述的一種含鉻電鍍廢水的多級處理機構，其特征在于：所述限位機構(16)包括貫穿開設在外接管(1003)內壁上的且沿其高度方向分布的限位槽(1601)，所述推管(1002)的外側固定連接有與限位槽(1601)配合連接的限位條(1602)。
發明內容
為解決上述背景技術中提出的問題，本發明提供了一種含鉻電鍍廢水的多級處理機構，包括底板，所述底板的頂端對稱安裝有兩個支板，兩個所述支板之間轉動連接有一轉軸，所述轉軸上固定有一廢水池，所述底板上設置有用于驅動轉軸旋轉的第一驅動機構；所述廢水池的下方設置有一安裝在底板頂端的收淀箱；每個所述支板的頂端均固定連接有導向桿，兩個所述導向桿之間共卡合滑動連接有一位于廢水池上方的沖擊板，且兩個導向桿的頂端共固定有一位于沖擊板上方的頂板，所述頂板上設置有用于驅動沖擊板沿導向桿進行滑動的第二驅動機構，當廢水中的鉻在經過沉淀以后，被排出廢水池，此時，廢水池中只剩下沉淀物，在第一驅動機構的作用下，使廢水池翻轉，從而將沉淀物倒入到收淀箱中，如此，即可避免沉淀物在廢水池中堆積過多的問題；不僅如此，在傾倒沉淀物的過程中，可通過第二驅動機構的作用推動沖擊板沿導向桿進行滑動，來對翻轉后的廢水池進行敲擊，使粘接在廢水池上的沉淀物可以被敲擊下來。
進一步地，所述第一驅動機構包括安裝在其中一個支板上的電機一，所述電機一的輸出軸和轉軸的外周側均固定套接有相互嚙合的齒輪一，如此，在電機一的驅動下，即可使兩個相互嚙合的齒輪一帶動轉軸進行轉動，從而使轉軸帶動廢水池進行翻轉，另外，因?yàn)檫@里使用的是齒輪一的嚙合對轉軸和廢水池進行固定，所以廢水池在初始狀態下可能存在不穩定的問題，因此在所述底板上還設置有用于輔助支撐廢水池的支撐機構。
進一步地，所述支撐機構包括分別轉動連接在底板頂端四角的四個支桿，每個所述支桿的頂端均固定有與其垂直的墊板，每個所述墊板的頂端均和廢水池的底端貼合，所述底板上設置有用于固定支桿的固定機構。
進一步地，所述固定機構包括固定連接在每個支桿外側的連接塊，每個所述連接塊上均貫穿開設有一通孔，所述底板的頂端開設有多個與通孔相對應的插孔，每個所述連接塊和底板之間均連接有依次穿過對應的通孔、插孔的插銷，如此，當插銷插接在底板和連接塊之間的時候，墊板位于廢水池的下方對其進行輔助支撐，當需要翻轉廢水池的時候，取下插銷，轉動支桿，使支桿帶動墊板與廢水池不接觸即可。
進一步地，為了方便對收淀箱中的沉淀物進行處理，在所述收淀箱上的正面的面板的兩側均開設有位于豎直方向的滑塊，所述收淀箱上開設有兩個與滑塊配合連接的滑槽，每個所述滑槽的頂端均與收淀箱的頂端相通，如此，這個位于正面的面板便可拆下。
進一步地，所述第二驅動機構包括通過軸承貫穿連接在頂板上的且與其垂直的絲桿，所述絲桿的外周側螺紋套接有位于頂板下方的且底端與沖擊板頂端固定連接的推管，所述推管的外周側套接有一固定在頂板下方的外接管，所述頂板上設置有用于驅動絲桿進行轉動的第三驅動機構和用于限制推管轉動的限位機構。
進一步地，所述第三驅動機構包括安裝在頂板頂端的電機二，所述電機二的輸出軸和絲桿的外周側均固定套接有相互嚙合的且位于頂板上方的齒輪二。
進一步地，所述限位機構包括貫穿開設在外接管內壁上的且沿其高度方向分布的限位槽，所述推管的外側固定連接有與限位槽配合連接的限位條，如此，在電機二帶動絲桿進行轉動的時候，由于與絲桿螺紋連接的推管被限位槽和限位條限位，所以推管只能上下移動，而不能轉動，這樣，推管便能帶動沖擊板沿導向桿上下移動。
與現有技術相比，本發明的有益效果是：
1.本發明中，廢水池通過轉軸轉動連接在兩個支板之間，在初始狀態下，其開口豎直向上，當進行過鉻的沉淀以后，排出廢水，通過第一驅動機構的作用使廢水池翻轉，從而將廢水池中的沉淀倒入到收淀箱中，以此來避免沉淀在廢水池中堆積的問題。
2.本發明中，在第二驅動機構的作用下，可驅動沖擊板沿導向桿進行滑動，使沖擊板來回的對翻轉后的廢水池進行敲打振蕩，從而使廢水池中粘結的沉淀可以被敲打下來，達到進一步去除廢水池中的沉淀的目的。
3.本發明中，支撐機構用以輔助支撐廢水池，使其在初始狀態下保持穩定，并且，當需要翻轉廢水池的時候，支撐機構也不會影響到廢水池的翻轉。
（發明人：匡優新）
