公布日：2022.12.20
申請日：2022.10.17
分類號：C02F9/14(2006.01)I;C02F7/00(2006.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/30(2006.01)N
摘要
本發明提供一種立體人工濕地污水處理裝置，包括緩沖臺、處理池、生態池，緩沖臺的縱截面呈階梯狀，沉淀槽的內側底部設置有活性炭層，沉淀槽的右面開設有導水槽，緩沖臺的右側上固定設置有處理池，支撐臺上固定設置有曝氣風機、投藥桶，處理池的內側上方固定設置有導料管，處理池的內側上固定設置有曝氣管，處理池的內側上固定設置有pH計，處理池的右側上固定設置有生態池，生態池上方固定設置有泵體；本發明解決了現有的人工濕地污水處理裝置結構簡單、對水的凈化處理效果不佳、以及不具備對水進行曝氣處理功能的問題。
權利要求書

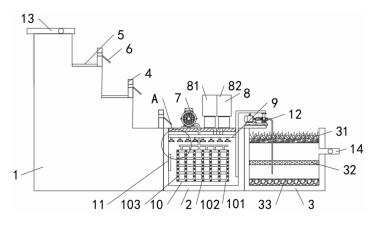

1.一種立體人工濕地污水處理裝置，包括緩沖臺(1)、處理池(2)、生態池(3)，其特征在于：所述緩沖臺(1)的縱截面呈階梯狀，所述緩沖臺(1)上開設有若干沉淀槽(4)，所述沉淀槽(4)的內側底部設置有活性炭層(5)，所述沉淀槽(4)的右面開設有導水槽，所述導水槽的外側固定設置有導流板(6)，所述緩沖臺(1)的右側設置有處理池(2)，所述處理池(2)的上方固定設置有支撐臺，所述支撐臺上固定設置有曝氣風機(7)、投藥桶(8)，所述處理池(2)的內側上方固定設置有所述導料管(9)，所述處理池(2)的內側上固定設置有曝氣管(10)，所述處理池(2)的內側壁上固定設置有pH計(11)，所述處理池(2)的右側設置生態池(3)，所述生態池(3)內部設置吸附層，上方固定設置有泵體(12)。
2.根據權利要求1所述的一種立體人工濕地污水處理裝置，其特征在于：所述投藥桶(8)由堿性料桶(81)和酸性料桶(82)組成。
3.根據權利要求1所述的一種立體人工濕地污水處理裝置，其特征在于：所述導料管(9)上開設有導料孔，所述導料孔上設置有可拆卸噴頭(91)。
4.根據權利要求1所述的一種立體人工濕地污水處理裝置，其特征在于：所述曝氣管(10)由橫向管(101)、縱向管(102)組成，所述橫向管(101)與所述縱向管(102)相互連通設置，所述橫向管(101)、縱向管(102)上開設有氣孔(103)，所述氣孔(103)的表面固定設置有紗網。
5.根據權利要求1所述的一種立體人工濕地污水處理裝置，其特征在于：所述緩沖臺(1)、處理池(2)及生態池(3)的內側涂設有防滲層。
6.根據權利要求1所述的一種立體人工濕地污水處理裝置，其特征在于：所述生態池(3)內部設置的吸附層包括上部的植被層(31)，底部的砂礫層(32)，以及中部水平方向設置的反硝化層板(33)；所述反硝化層板(33)上均勻開設有通孔。
7.根據權利要求1所述的一種立體人工濕地污水處理裝置，其特征在于：所述緩沖臺(1)的上部固定設置有進水管(13)，所述生態池(3)的右側上固定設置有出水管(14)，所述進水管(13)及出水管(14)上均固定設置有電磁水閥。
8.根據權利要求7所述的一種立體人工濕地污水處理裝置，其特征在于：所述出水管(14)的高度位于反硝化層板(33)與植被層(31)之間。
9.根據權利要求1所述的一種立體人工濕地污水處理裝置，其特征在于：所述泵體(12)的抽水管伸入到處理池(2)中，泵體(12)的排水管伸入到生態池(3)中的反硝化層板(33)與砂礫層(32)之間。
發明內容
針對背景技術中提到的問題，本發明的目的是提供一種立體人工濕地污水處理裝置，以解決背景技術中提到的人工濕地污水處理裝置的結構簡單，對水的凈化處理效果不佳以及不具備對水進行曝氣處理功能的問題。
本發明的上述技術目的是通過以下技術方案得以實現的：
一種立體人工濕地污水處理裝置，包括緩沖臺、處理池、生態池，緩沖臺的縱截面呈階梯狀，緩沖臺上開設有多個沉淀槽，沉淀槽的內側底部設置有活性炭層，沉淀槽的右面開設有導水槽，導水槽的外側固定設置有導流板，緩沖臺的右側設置有處理池，處理池的上方固定設置有支撐臺，支撐臺上固定設置有曝氣風機、投藥桶，處理池的內側上方固定設置有導料管，處理池的內側上固定設置有曝氣管，處理池的內側壁上固定設置有pH計，處理池的右側設置有生態池，所述生態池內部設置吸附層，生態池上方固定設置有泵體。
進一步的，投藥桶由堿性料桶和酸性料桶組成。
進一步的，導料管上開設有多個導料孔，導料孔上可拆卸設置有多個噴頭，曝氣管由多組橫向管、多組縱向管組成，多組橫向管與多組縱向管相互連通設置，橫向管、縱向管上開設有多組氣孔，氣孔的表面固定設置有紗網。
進一步的，緩沖臺、處理池、生態池的內側涂設有防滲層。
進一步的，生態池的內側的上部設置有植被層，生態池的內側的底部設置有砂礫層，生態池的內側中部水平方向固定設置有反硝化層板，反硝化層板上均勻開設有多個通孔。
進一步的，緩沖臺的上部固定設置有進水管，生態池的右側上固定設置有出水管，上述進水管和出水管上固定設置有電磁水閥；進一步的優選方案是，上述出水管的高度位于反硝化層板與植被層之間。
進一步的優選方案是，所述生態池上方的泵體的抽水管伸入到處理池中，泵體的排水管伸入到生態池中的反硝化層板與砂礫層之間。
綜上，本發明主要具有以下有益效果：
1、本發明通過緩沖臺的縱截面呈階梯狀，對流經緩沖臺上水中的雜質進行沉淀，配合活性炭層的使用減少水中的雜質，堿性料桶和酸性料桶中的試劑排放到水池中，配合pH計對處理池中的水體酸堿度進行調試，生態池中的植被層對有機物質進行過濾吸附，提升對水體的凈化效果，生態池的內側的底部設置有砂礫層，對水體中的雜質進行吸附，生態池的內側中部水平方向固定設置有反硝化層板，減少水中的氮量反硝化層板上均勻開設有多個通孔，方便進行水體的流通和將雜質進行沉淀吸附到砂礫層上，實現物理、化學、生物對水體進行凈化處理，提升對水體的凈化效果。
2、本發明通過曝氣風機與曝氣管的配合使用，曝氣管上的橫向管縱向管相互連通設置且開設有多組氣孔，氣孔的表面設置有紗網，紗網一方面使得橫向管、縱向管吹出的氣體在水中產生較小的氣泡，提升對處理池中進行曝氣的效果，也使得處理池中投放的試劑能夠與水體進行充分的混合，另一方面減少雜質進入到橫向管、縱向管中，進行堵塞，影響對水體的曝氣處理。
（發明人：肖艷;張欣;崔賀）
