公布日：2022.12.09

申請日：2022.08.22

分類號：B01D36/04(2006.01)I

摘要

本發明屬于石油化工技術領域，公開了一種含油污水的離心分離處理裝置。該含油污水的離心分離處理裝置，包括箱體，所述箱體內的中心位置固定安裝有隔板，且隔板的下表面固定安裝有第一電機，所述第一電機的輸出端通過聯軸器轉動連接有傳動桿的底端，且傳動桿的頂端貫穿隔板上軸承向上延伸并固定安裝有第一三角架。該含油污水的離心分離處理裝置，當不斷轉動時，內部的混合物進入過濾網兜，第一液壓桿將擊打板向外伸出，過濾網兜通過不斷與擊打板接觸，從而使粘粘在混合物上的油水通過拍打掉落，油水通過隔板上漏水孔向下掉落，從而避免雜物掉落至箱體內，還可以對雜物進行統一處理。

權利要求書

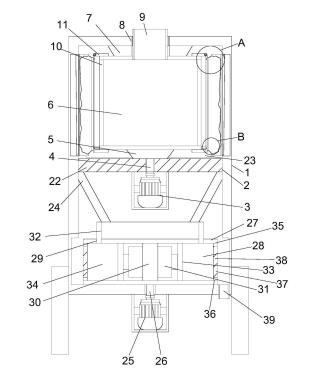

1.一種含油污水的離心分離處理裝置，包括箱體(1)，其特征在于：所述箱體(1)內的中心位置固定安裝有隔板(2)，且隔板(2)的下表面固定安裝有第一電機(3)，所述第一電機(3)的輸出端通過聯軸器轉動連接有傳動桿(4)的底端，且傳動桿(4)的頂端貫穿隔板(2)上軸承向上延伸并固定安裝有第一三角架(5)。

2.根據權利要求1所述的一種含油污水的離心分離處理裝置，其特征在于：所述箱體(1)內且位于隔板(2)上方固定安裝有圓形桶(6)，且圓形桶(6)的底端與第一三角架(5)頂端固定安裝，所述圓形桶(6)頂端的外側固定安裝有第二三角架(7)的底端，且第二三角架(7)的頂端與箱體(1)的內頂壁的固定安裝，所述箱體(1)上表面的中心位置開設有圓形孔(8)，且圓形孔(8)內通過軸承轉動連接有進料管(9)，且進料管(9)的底端與圓形桶(6)固定連通，所述圓形桶(6)上開設有矩形槽(10)。

3.根據權利要求2所述的一種含油污水的離心分離處理裝置，其特征在于：所述圓形桶(6)外側且對應矩形槽(10)位置均固定安裝固定框架(11)，且固定框架(11)的上下兩側均與圓形桶(6)的上下兩側內壁固定安裝，所述固定框架(11)的上方通過銷軸固定安裝固定板(12)，且固定框架(11)的下方通過開設放置槽固定安裝有液壓桿(13)，所述液壓桿(13)的輸出端與固定板(12)對應側面固定安裝，所述固定板(12)且遠離圓形桶(6)一側的前后兩側均開設有固定孔(14)，且固定板(12)且位于固定孔(14)的內側開設有方形槽(15)。

4.根據權利要求3所述的一種含油污水的離心分離處理裝置，其特征在于：所述固定板(12)且遠離圓形桶(6)的一側設置有過濾網兜(16)，且過濾網兜(16)且對應固定孔(14)位置均設置有螺栓(17)，且螺栓(17)與固定孔(14)螺紋連接，所述箱體(1)的內壁且位于隔板(2)上方開設有安置槽(18)，且安置槽(18)內固定安裝有第一液壓桿(19)，所述第一液壓桿(19)的輸出端固定安裝搖擺器(20)，且搖擺器(20)上固定安裝有擊打板(21)，所述隔板(2)上開設有漏水孔(22)，所述箱體(1)的后側開設有清理閥門(23)。

5.根據權利要求4所述的一種含油污水的離心分離處理裝置，其特征在于：所述隔板(2)的下表面且位于漏水孔(22)的外側固定安裝有漏斗(24)，所述箱體(1)的下表面固定安裝有第二電機(25)，且第二電機(25)的輸出端通過聯軸器轉動連接有第一傳動桿(26)的底端，且第一傳動桿(26)的頂端向上延伸至箱體(1)內，所述第一傳動桿(26)的頂端固定安裝有環形板(27)，且環形板(27)內開設有環形空腔(28)，所述環形板(27)的上表面開設有圓形槽(29)，所述環形空腔(28)的內底壁固定安裝有圓形桿(30)，所述圓形桿(30)外側固定安裝有液壓推桿(31)。

6.根據權利要求5所述的一種含油污水的離心分離處理裝置，其特征在于：所述環形板(27)的上表面且位于圓形槽(29)的外側固定安裝有環形桶(32)，所述液壓推桿(31)的輸出端固定安裝有推板(33)，所述環形空腔(28)內且遠離圓形桿(30)一側的內壁均固定安裝有遮擋板(34)，所述遮擋板(34)位于推板(33)的外側，且推板(33)的外側與兩個遮擋板(34)對應面接觸。

7.根據權利要求6所述的一種含油污水的離心分離處理裝置，其特征在于：所述環形桶(32)的外側開設有過濾槽(35)，且過濾槽(35)內固定安裝有固定架(36)，且固定架(36)上通過卡扣活動連接有過濾膜(37)，所述過濾膜(37)為油水混合膜(38)。

8.根據權利要求7所述的一種含油污水的離心分離處理裝置，其特征在于：所述箱體(1)的下表面開設有出水閥(39)。

發明內容

本發明的發明目的在于提供了一種含油污水的離心分離處理裝置，該含油污水的離心分離處理裝置，提高了對于油水混合物的分離效果，收集垃圾中所吸附的油水混合物。

為實現以上目的，本發明通過以下技術方案予以實現：一種含油污水的離心分離處理裝置，包括箱體，所述箱體內的中心位置固定安裝有隔板，且隔板的下表面固定安裝有第一電機，所述第一電機的輸出端通過聯軸器轉動連接有傳動桿的底端，且傳動桿的頂端貫穿隔板上軸承向上延伸并固定安裝有第一三角架。

優選的，所述箱體內且位于隔板上方固定安裝有圓形桶，且圓形桶的底端與第一三角架頂端固定安裝，所述圓形桶頂端的外側固定安裝有第二三角架的底端，且第二三角架的頂端與箱體的內頂壁的固定安裝，所述箱體上表面的中心位置開設有圓形孔，且圓形孔內通過軸承轉動連接有進料管，且進料管的底端與圓形桶固定連通，所述圓形桶上開設有矩形槽。

通過上述技術方案，矩形槽的數量為六個，且呈圓周排列在圓形桶上，矩形槽的上下兩側均與圓形桶上下兩側平齊。

優選的，所述圓形桶外側且對應矩形槽位置均固定安裝固定框架，且固定框架的上下兩側均與圓形桶的上下兩側內壁固定安裝，所述固定框架的上方通過銷軸固定安裝固定板，且固定框架的下方通過開設放置槽固定安裝有液壓桿，所述液壓桿的輸出端與固定板對應側面固定安裝，所述固定板且遠離圓形桶一側的前后兩側均開設有固定孔，且固定板且位于固定孔的內側開設有方形槽。

通過上述技術方案，固定框架為矩形設計，且中間位置且對應矩形槽為鏤空設計，銷軸與液壓桿位于固定框架上方的前后兩側，固定板中部方形槽用于后續垃圾的清理。

優選的，所述固定板且遠離圓形桶的一側設置有過濾網兜，且過濾網兜且對應固定孔位置均設置有螺栓，且螺栓與固定孔螺紋連接，所述箱體的內壁且位于隔板上方開設有安置槽，且安置槽內固定安裝有第一液壓桿，所述第一液壓桿的輸出端固定安裝搖擺器，且搖擺器上固定安裝有擊打板，所述隔板上開設有漏水孔，所述箱體的后側開設有清理閥門。

通過上述技術方案，過濾網兜為可拆卸設計，用于對垃圾的收集，通過螺栓固定，實現了對于過濾網兜固定的穩定性，安置槽的數量為八個，且以清理閥門為中心呈扇形向外擴散，搖擺器具有回彈復位功能，漏水孔的直徑為2厘米。

優選的，所述隔板的下表面且位于漏水孔的外側固定安裝有漏斗，所述箱體的下表面固定安裝有第二電機，且第二電機的輸出端通過聯軸器轉動連接有第一傳動桿的底端，且第一傳動桿的頂端向上延伸至箱體內，所述第一傳動桿的頂端固定安裝有環形板，且環形板內開設有環形空腔，所述環形板的上表面開設有圓形槽，所述環形空腔的內底壁固定安裝有圓形桿，所述圓形桿外側固定安裝有液壓推桿。

通過上述技術方案，環形板上圓形槽的直徑大于漏斗底端直徑，圓形桿上液壓推桿的數量為六個，圓形槽與環形空腔相互連通。

優選的，所述環形板的上表面且位于圓形槽的外側固定安裝有環形桶，所述液壓推桿的輸出端固定安裝有推板，所述環形空腔內且遠離圓形桿一側的內壁均固定安裝有遮擋板，所述遮擋板位于推板的外側，且推板的外側與兩個遮擋板對應面接觸。

通過上述技術方案，遮擋板的數量為七個，且分別位于推板的外側，將每個推板形成獨立空間，環形桶的內側與圓形槽外側平齊。

優選的，所述環形桶的外側開設有過濾槽，且過濾槽內固定安裝有固定架，且固定架上通過卡扣活動連接有過濾膜，所述過濾膜為油水混合膜。

通過上述技術方案，通過推板配合液壓推桿不停驅動，帶動水進行晃動，從而不停與過濾膜發生擠壓接觸，配合第二電機旋轉帶動水流與過濾膜接觸，從而實現對于油水混合物的分離，過濾槽的數量為六個，且對應推板位置設置，過濾膜為可拆卸設計。

優選的，所述箱體的下表面開設有出水閥。

通過采用前述技術方案，本發明的有益效果是：

1、該含油污水的離心分離處理裝置，操作人員將油水混合物通過進料管倒入至圓形桶內，啟動第一電機，帶動傳動桿對圓形桶進行轉動，從而實現對混合物進行離心處理，當不斷轉動時，內部的混合物進入過濾網兜，第一液壓桿將擊打板向外伸出，過濾網兜通過不斷與擊打板接觸，從而使粘粘在混合物上的油水通過拍打掉落，油水通過隔板上漏水孔向下掉落，從而避免雜物掉落至箱體內，還可以對雜物進行統一處理。

2、該含油污水的離心分離處理裝置，當過濾網兜內雜物處理完畢后，通過液壓桿對固定板向外推動，配合銷軸，將過濾網兜與固定框架底端分離，打開清理閥門對雜物進行清理，當去除雜物的混合物通過漏斗進入環形板內環形空腔中，第二電機啟動帶動環形板轉動，油水混合物在內部不斷轉動，配合離心作用與過濾膜不斷接觸，將油與水進行分離，內部液壓推桿帶動推板配合遮擋板對水流進行撥動，從而加快油水的混合，當過濾后，通過出水閥排出，從而實現了高效的油水分離作用。

（發明人：趙學增;黃劍華;王�。�
