公布日：2022.11.11
申請日：2022.07.16
分類號：B01D29/01(2006.01)I;B01D29/50(2006.01)I;B01D29/82(2006.01)I;B01D29/94(2006.01)I;C02F9/08(2006.01)I
摘要
本發明屬于污水處理技術領域，涉及一種可移動的垃圾轉運站污水處理設備及污水處理方法。包括箱體，還包括依次轉動連接的第一過濾板、第二過濾板、第三過濾板；第一過濾板與箱體的內壁固定連接；所述第一過濾板、第二過濾板、第三過濾板將箱體內空間分為擠壓腔和污水處理腔；所述箱體設有進污口、排污口、固體垃圾出口。第三過濾板為傾斜狀態，擠壓輥在向左運動過程中，伸縮桿逐漸縮短，第二彈簧逐漸被壓縮，第二彈簧的彈性勢能逐漸增大，使擠壓輥對第三過濾板的擠壓力逐漸增大，使第二過濾板和第一過濾板之間的擠壓力逐漸增大，擠壓輥使垃圾中的污水被充分的擠壓出來，固液分離效果更好。
權利要求書

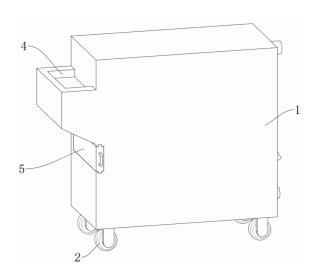

1.一種可移動的垃圾轉運站污水處理設備，其特征在于，包括：箱體(1)，箱體(1)內設有第一過濾板(8)、第二過濾板(9)、第三過濾板(10)；且第一過濾板(8)、第二過濾板(9)、第三過濾板(10)之間依次轉動連接；第一過濾板(8)與箱體(1)的內壁固定連接；所述第一過濾板(8)、第二過濾板(9)、第三過濾板(10)將箱體(1)內空間分為擠壓腔和污水處理腔；所述第三過濾板(10)遠離第一過濾板(8)的一端固設有U形擋板(13)；U形擋板(13)上固定設有滑桿(11)，所述箱體(1)的內壁上開設有與滑桿(11)滑動配合的滑槽(12)；箱體(1)內的頂端設置有驅動組件，驅動組件驅動連接有伸縮桿(19)；所述伸縮桿(19)的下端固設有U形板(17)，所述U形板(17)的兩端之間轉動設有擠壓輥(18)；所述伸縮桿(19)上套設有第二彈簧(20)，第二彈簧(20)抵接在U形板(17)和驅動組件之間；第三過濾板(10)上滑動設置有與U形板(17)配合的限位組件；所述箱體(1)設有進污口(4)、排污口(6)、固體垃圾出口。
2.根據權利要求1所述的一種可移動的垃圾轉運站污水處理設備，其特征在于：所述限位組件包括斜面塊(14)、連接塊(15)、第一彈簧(16)；所述第三過濾板(10)開設有滑孔；所述斜面塊(14)的下端滑動穿過滑孔且與連接塊(15)固定連接；所述斜面塊(14)的上端具有與U形板(17)配合的兩個斜面；所述第一彈簧(16)固設在第三過濾板(10)和連接塊(15)之間。
3.根據權利要求1所述的一種可移動的垃圾轉運站污水處理設備，其特征在于：所述驅動組件包括電機(24)、螺紋桿(23)、連接板(21)；所述電機(24)固定安裝在箱體(1)的側壁上，所述電機(24)的電機軸轉動穿過箱體(1)的側壁與螺紋桿(23)的一端固定連接；螺紋桿(23)的另一端與箱體(1)轉動連接；連接板(21)上設有與螺紋桿(23)配和的螺紋孔，連接板(21)與螺紋桿(23)螺紋連接；連接板(21)與伸縮桿(19)固定連接；所述箱體(1)內螺紋桿(23)的兩側對稱固設有限位桿(22)；所述限位桿(22)滑動穿過連接板(21)。
4.根據權利要求1所述的一種可移動的垃圾轉運站污水處理設備，其特征在于：所述第一過濾板(8)右端的上側邊和第二過濾板(9)左端的上側邊通過第一彈簧合頁轉動連接；所述第二過濾板(9)右端的下側邊和第三過濾板(10)左端的下側邊通過第二彈簧合頁轉動連接。
5.根據權利要求1所述的一種可移動的垃圾轉運站污水處理設備，其特征在于：所述污水處理腔內設有紫外線消毒燈(25)。
6.根據權利要求1所述的一種可移動的垃圾轉運站污水處理設備，其特征在于：所述箱體(1)的側壁上開設有與污水處理腔連通的投放口(7)；所述箱體(1)的底部設有攪拌葉(26)。
7.根據權利要求1所述的一種可移動的垃圾轉運站污水處理設備，其特征在于：所述排污口(6)處設有閥門。
8.根據權利要求1所述的一種可移動的垃圾轉運站污水處理設備，其特征在于：所述固體垃圾出口處滑動設置有遮擋固體垃圾出口的滑蓋(5)。
9.根據權利要求1所述的一種可移動的垃圾轉運站污水處理設備，其特征在于：所述箱體(1)的底部安裝有滾輪(2)。
10.一種可移動的垃圾轉運站污水處理方法，采用權利要求1中所述的一種可移動的垃圾轉運站污水處理設備，其特征在于：首先將要處理的污水垃圾經過進污口(4)放進箱體(1)內，垃圾大部分掉落到第一過濾板(8)上；然后經過第一過濾板(8)的過濾，污水掉落到污水處理腔內，固體垃圾留在第一過濾板(8)上；然后驅動組件使伸縮桿(19)、U形板(17)、擠壓輥(18)向左移動；第二過濾板(9)繞著第一過濾板(8)的右端旋轉，第三過濾板(10)繞著第二過濾板(9)的右端轉動；擠壓輥(18)在第三過濾板(10)上滾動，使第二過濾板(9)擠壓第一過濾板(8)上的垃圾，垃圾中的污水被擠出，并掉落進污水處理腔內；擠壓完畢后，通過固體垃圾出口將被擠壓過的垃圾取出；打開排污口(6)的閥門，將污水排出。
發明內容
為解決背景技術中存在的問題，本發明提出了一種可移動的垃圾轉運站污水處理設備及污水處理方法。
為了實現上述目的，本發明采用的技術方案如下：包括
箱體，所述箱體內設有第一過濾板、第二過濾板、第三過濾板；且第一過濾板、第二過濾板、第三過濾板之間依次轉動連接；第一過濾板與箱體的內壁固定連接；所述第一過濾板、第二過濾板、第三過濾板將箱體內空間分為擠壓腔和污水處理腔；
所述第三過濾板遠離第一過濾板的一端固設有U形擋板；U形擋板上固定設有滑桿，所述箱體的內壁上開設有與滑桿滑動配合的滑槽；
箱體內的頂端設置有驅動組件，驅動組件驅動連接有伸縮桿；所述伸縮桿的下端固設有U形板，所述U形板的兩端之間轉動設有擠壓輥；所述伸縮桿上套設有第二彈簧，第二彈簧抵接在U形板和驅動組件之間；第三過濾板上滑動設置有與U形板配合的限位組件；
所述箱體設有進污口、排污口、固體垃圾出口。
進一步地，所述限位組件包括斜面塊、連接塊、第一彈簧；
所述第三過濾板開設有滑孔；所述斜面塊的下端滑動穿過滑孔且與連接塊固定連接；所述斜面塊的上端具有與U形板配合的兩個斜面；
所述第一彈簧固設在第三過濾板和連接塊之間。
進一步地，所述驅動組件包括電機、螺紋桿、連接板；
所述電機固定安裝在箱體的側壁上，所述電機的電機軸轉動穿過箱體的側壁與螺紋桿的一端固定連接；螺紋桿的另一端與箱體轉動連接；
連接板上設有與螺紋桿配和的螺紋孔，連接板與螺紋桿螺紋連接；連接板與伸縮桿固定連接；
所述箱體內螺紋桿的兩側對稱固設有限位桿；所述限位桿滑動穿過連接板。
進一步地，所述第一過濾板右端的上側邊和第二過濾板左端的上側邊通過第一彈簧合頁轉動連接；
所述第二過濾板右端的下側邊和第三過濾板左端的下側邊通過第二彈簧合頁轉動連接。
進一步地，所述污水處理腔內設有紫外線消毒燈。
進一步地，所述箱體的側壁上開設有與污水處理腔連通的投放口；所述箱體的底部設有攪拌葉。
進一步地，所述排污口處設有閥門。
進一步地，所述固體垃圾出口處滑動設置有遮擋固體垃圾出口的滑蓋。
進一步地，所述箱體的底部安裝有滾輪。
本發明還提供了一種可移動的垃圾轉運站污水處理方法，如下：首先將要處理的污水垃圾經過進污口放進箱體內，垃圾大部分掉落到第一過濾板上；然后經過第一過濾板的過濾，污水掉落到污水處理腔內，固體垃圾留在第一過濾板上；
然后驅動組件使伸縮桿、U形板、擠壓輥向左移動；第二過濾板繞著第一過濾板的右端旋轉，第三過濾板繞著第二過濾板的右端轉動；擠壓輥在第三過濾板上滾動，使第二過濾板擠壓第一過濾板上的垃圾，垃圾中的污水被擠出，并掉落進污水處理腔內；
擠壓完畢后，通過固體垃圾出口將被擠壓過的垃圾取出；
打開排污口的閥門，將經過污水排出。
與現有技術相比，本發明具有以下有益效果：第一過濾板和第二過濾板之間的夾角逐漸變小，使第二過濾板和第一過濾板之間的垃圾初步被擠壓，使垃圾中的污水被擠出并落到下方的污水處理腔內。第三過濾板為傾斜狀態，擠壓輥在向左運動過程中，伸縮桿逐漸縮短，第二彈簧逐漸被壓縮，第二彈簧的彈性勢能逐漸增大，使擠壓輥對第三過濾板的擠壓力逐漸增大，使第二過濾板和第一過濾板之間的擠壓力逐漸增大，擠壓輥對垃圾中的污水進行充分的擠壓出來，固液分離效果好。由于是兩個過濾板在擠壓垃圾，垃圾中的污水可以從上方的過濾板中滲出，相對于平面板與過濾板互相擠壓，這樣的效果更好。
（發明人：陳成義;陳少雄;馮超生）
