公布日：2022.11.29
申請日：2022.08.11
分類號：C02F1/461(2006.01)I;C02F101/16(2006.01)N
摘要
本發明公開了一種基于雙室電解反應池的硝酸鹽廢水處理方法，屬于難降解廢水處理領域。本發明的一種基于雙室電解反應池的硝酸鹽廢水處理方法，所述方法是采用雙室電解反應池來處理硝酸鹽廢水，利用陽離子膜將電化學反應的陰極和陽極分隔為單獨的陰極室和陽極室，陰極和陽極的得失電子過程互不干擾，陽離子膜為陽離子的互相傳遞提供傳遞通道，阻擋陰離子的傳遞；能夠有效提高單側極室的轉化效率，避免陰陽極的相互干擾，進而提高硝酸鹽廢水的處理效果；該方法簡單方便，可用于規模化廢水處理。
權利要求書
1.一種基于雙室電解反應池的硝酸鹽廢水處理方法，其特征在于，所述方法是采用雙室電解反應池來處理硝酸鹽廢水；所述雙室電解反應池是由兩個體積相同的半圓柱體的陰極室和陽極室組裝成的圓柱型，兩極室中間夾有面積為25-100cm2陽離子膜；其中圓柱的側面和底面封閉，圓柱上方敞口；在陰極室內盛裝硝酸鹽廢水，陰極極板從反應池上方垂直插入陰極室內；在陽極室內盛裝電解質溶液，惰性極板從反應池上方垂直插入陽極室內，陰極極板和惰性極板間通0.4-0.6V的恒定電流；所述陰極極板為泡沫銅極板，惰性極板為Ti極板。
2.根據權利要求1所述的方法，其特征在于，所述陽極室內電解質溶液為Na2SO4/NaCl的混合溶液。
3.根據權利要求2所述的方法，其特征在于，所述混合溶液中Na2SO4與NaCl的摩爾比1-5：1-9。
4.根據權利要求3所述的方法，其特征在于，所述混合溶液中Na2SO4與NaCl的摩爾比為1：5。
5.根據權利要求1所述的方法，其特征在于，所述雙室電解反應池內置磁力轉子。
6.根據權利要求1所述的方法，其特征在于，所述雙室電解反應池陰極極板和惰性極板之間的間距為2-15㎝。
7.根據權利要求1所述的方法，其特征在于，所述雙室電解反應池的半圓柱體的半徑為5-8㎝，高為10-12㎝。
8.根據權利要求1所述的方法，其特征在于，所述雙室電解反應池的底面縫隙處加有夾片；所述夾片長10-16㎝，寬2㎝。
9.根據權利要求1所述的方法，其特征在于，所述硝酸鹽廢水的濃度為20-30mg/L。
10.根據權利要求1-9任一項所述的方法，其特征在于，所述泡沫銅的厚度為2-3mm；所述Ti極板的厚度為2-3mm。
發明內容
為了解決上述技術問題，本發明提供了一種基于雙室電解反應池的硝酸鹽廢水處理方法，該方法用于濃度為25mg/L的硝酸鹽廢水處理，去除率高達80％，反應60min時，剩余硝酸鹽濃度僅為4.9mg/L，遠低于生活飲用水衛生標準(GB5749-2006)中所規定的飲用水中硝酸鹽(以N計)限值10mg/L；相比于現有技術中采用造價昂貴，制備工藝復雜的改性電極進行硝酸鹽廢水處理，本發明通過對反應器結構進行改進，加大離子交換面積，減小兩極板間距，用價低易得的泡沫銅電極就可以得到良好的處理效果。
本發明的目的是提供一種基于雙室電解反應池的硝酸鹽廢水處理方法，所述方法是采用雙室電解反應池來處理硝酸鹽廢水；所述雙室電解反應池是由兩個體積相同的半圓柱體陰極室和陽極室組裝成的圓柱型，兩極室中間夾有面積為25-100cm2陽離子膜；其中圓柱的側面和底面封閉，圓柱上方敞口；將陰極室內盛裝硝酸鹽廢水，陰極極板從反應池上方垂直插入陰極室內；將陽極室內盛裝電解質溶液，惰性極板從反應池上方垂直插入陽極室內，陰極極板和惰性極板間通0.4-0.6V的恒定電流；所述陰極極板為泡沫銅，惰性極板為Ti極板。
在一種實施方式中，所述雙室電解反應池內置磁力轉子，將反應器放于磁力攪拌器上可實現液體攪拌，加快溶液傳質速率，提高硝酸鹽的去除率。
在一種實施方式中，所述雙室電解反應池半圓柱的半徑為5-8㎝，高為10-12㎝，單側極室容積392-1200ml。
在一種實施方式中，所述雙室電解反應池兩半圓柱組裝后的底面縫隙處加有夾片，夾片長10-16㎝，寬2㎝，夾片上留四個螺絲孔，用螺絲固定夾緊夾片，防止漏液。
在一種實施方式中，所述雙室電解應池陰極極板和惰性極板間的間距為2-15㎝；進一步優選為3cm。
在一種實施方式中，所述硝酸鹽廢水的濃度為20-30mg/L。
在一種實施方式中，所述電解質溶液包括Na2SO4或Na2SO4/NaCl的混合溶液。
在一種實施方式中，所述電解質溶液為Na2SO4/NaCl，Na2SO4與NaCl的摩爾比為1-5：1：9。
在一種實施方式中，所述電解質溶液中Na2SO4與NaCl的摩爾比為1：5。
在一種實施方式中，所述泡沫銅極板的厚度為2-3mm；所述Ti極板的厚度為2-3mm。
在一種實施方式中，所述采用雙室電解池反應器來處理硝酸鹽廢水的電解反應時間為40-120min。
本發明的有益效果在于：
1、常規的“H”型雙室電解池中間由通道連接兩室，兩極板間距過大，導致反應內阻增加，增加反應能耗。本發明無需通道連接兩極室，極板可緊貼于陽離子膜兩側，極大的縮小了極板間距，在本實施例中，兩極板間內阻僅為4Ω。
2、本反應器單側極室體積較大，大體積導致反應器易漏水，通過在雙室電解池反應器兩半圓柱組裝后的底面縫隙處加長10-16㎝(與圓柱直徑同等長度)，寬2㎝夾片，將兩個半圓柱的極室更緊的夾合在一起，解決了漏水的難題。

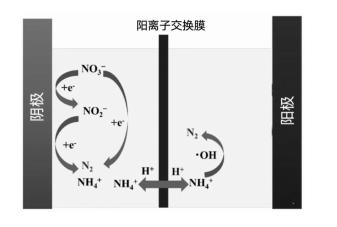

3、陽離子膜將反應室分為陰極室和陽極室，兩個室內氧化反應和還原反應單獨進行，互不干擾；硝酸鹽在陰極室內進行還原反應的產物為NO2-和NH4+，NH4+從陰極室遷移到陽極室進行氧化反應，NO2-和NO3-被阻擋在陰極室內；有助于在陰極表面富集NO2-和NO3-，從而促進NO2-和NO3-的電還原，同時還可以避免NO2-在陽極被氧化。
4、本發明中陽極室電解質溶液采用Na2SO4/NaCl的混合溶液(Na2SO4：NaCl＝1：5)，Cl—在陽極表面失電子氧化成Cl2或HClO；游離氯(即Cl2或HClO)具有很強的氧化能力，它們得電子變成Cl—，可以促進NH4+的失電子過程。
5、本發明旨在使用價低易得的金屬極板處理硝酸鹽廢水，經過對比實驗，采用泡沫銅極板的處理效果最佳，反應60min時，剩余NO3-濃度約為4.9mg/L，去除率可達到80％。
（發明人：潘海龍;潘鏡羽;石佳敏;高甲義;李侃;曾俊;朱元聰）
