公布日：2022.12.09
申請日：2021.06.09
分類號：C02F9/04(2006.01)I;B01D61/02(2006.01)I;B01D61/08(2006.01)I;B01D61/10(2006.01)I;B01D61/12(2006.01)I;B01D65/02(2006.01)I;
B01D61/04(2006.01)I;B01D61/06(2006.01)I;C02F101/30(2006.01)N
摘要
本發明提供了一種高濃度難降解有機廢水處理系統，屬于廢水處理技術領域，包括調節池、絮凝沉淀池、自清洗過濾器、一級DTRO系統、二段DTRO系統、二級DTRO系統、脫氣塔，二級DTRO系統的二級產水回用或達標排放，二段DTRO系統的二段濃水經過濃縮后進入蒸發及干燥系統。本發明具有工藝設備簡單，處理效果優質、水的回收利用率高、節約能源、運行穩定可靠、投資運行成本低等優點。
權利要求書
1.一種高濃度難降解有機廢水處理系統，其特征在于包括：調節池、絮凝沉淀池、自清洗過濾器、一級DTRO系統、二段DTRO系統、二級DTRO系統和脫氣塔，所述高濃度難降解廢水首先進入調節池調節水量和水質，然后進入絮凝沉淀池，通過加入絮凝劑和斜板沉淀，去除水中的懸浮污染物，經絮凝沉淀池處理后的水進入自清洗過濾器，利用盤片離心過濾進一步去除污染物，然后進入一級DTRO系統，利用碟管式反滲透膜去除難降解有機污染物和離子污染物，所述一級DTRO系統的一級產水進入二級DTRO系統進一步去除難降解有機污染物和離子污染物，所述一級DTRO系統的一級濃水含有的去除難降解有機污染物和離子濃度更高，進入二段DTRO系統，在高壓作用下，利用抗污染RO膜去除污染物，所述二段DTRO系統的二段產水進入二級DTRO系統，二段DTRO系統的二段濃水進入濃縮液儲池經過濃縮后污水進入蒸發系統，污泥進入壓濾干燥系統，所述二級DTRO系統的二級產水回用或達標排放，所述二級DTRO系統的二級濃水返回到絮凝沉淀池，所述絮凝沉淀池排放的沉淀污泥進入濃縮液儲池。
2.如權利要求1所述的一種高濃度難降解有機廢水處理系統，其特征在于：所述自清洗過濾器由若干個過濾罐和相應的管路、閥門以及自控系統組成，所述過濾罐內由若干盤片疊加而成，所述盤片表面有流道，正常過濾水時，盤片壓緊依靠盤片間流道的孔隙過濾雜質，過濾精度為10-200μm，所述自清洗過濾器定期對過濾罐進行反沖洗，每次反沖洗一個過濾罐，反沖洗時盤片松開，從而把盤片表面的污染物沖走，反沖洗后排水返回到絮凝沉淀池。
3.如權利要求1所述的一種高濃度難降解有機廢水處理系統，其特征在于：所述一級DTRO系統由一級DTRO膜柱和一級節能器、一級高壓泵和配套的管道、閥門組成；所述二段DTRO系統由二段DTRO膜柱和二段節能器、二段高壓泵和配套的管道、閥門組成；所述二級DTRO系統由二級DTRO膜柱和二級節能器、二級高壓泵和配套的管道、閥門組成；所述一級DTRO膜柱、二段DTRO膜柱、二級DTRO膜柱，采用相同的DTRO膜柱結構，所述DTRO膜柱是由RO膜片、導流盤、O型橡膠墊圈、中心拉桿和膜殼所組成；一級DTRO膜柱、二級DTRO膜柱和二段DTRO膜柱區別是采用不同材質的膜片和運行壓力，所述一級DTRO系統和二級DTRO系統采用常規DTRO膜片，運行壓力30-90bar，而二段DTRO系統采用抗污染、耐高壓的DTRO膜片，運行壓力是60-160bar。
4.如權利要求1-3所述的一種高濃度難降解有機廢水處理系統，其特征在于：所述一級DTRO系統、二級DTRO系統和二段DTRO系統內分別包括一級節能器、二級節能器和二段節能器，所述一級DTRO系統的一級節能器，將一級濃水能量傳遞給一級進水，使一級進水壓力增加，所述二級DTRO系統的二級節能器，將二級濃水能量傳遞給二級進水，使二級進水壓力增加，所述二段DTRO系統的二段節能器，將二段濃水能量傳遞給二段進水，使二段進水壓力增加。
發明內容
為了克服現有技術存在的問題，本發明以碟管式反滲透（DTRO）技術為核心，目的是提供一種高濃度難降解有機廢水的處理系統，實現處理后的水質回用或達標排放。

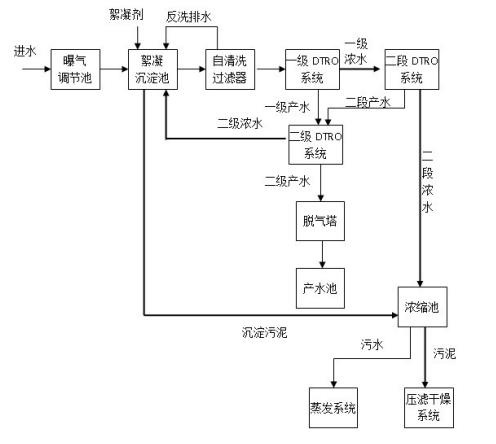

為實現上述目的，本發明提供的一種高濃度難降解有機廢水處理系統，包括：調節池、絮凝沉淀池、自清洗過濾器、一級DTRO系統、二段DTRO系統、二級DTRO系統、脫氣塔，所述高濃度難降解廢水首先進入調節池調節水量和水質，然后進入絮凝沉淀池，通過加入絮凝劑和斜板沉淀，去除水中的懸浮污染物，經絮凝沉淀池處理后的水進入自清洗過濾器，利用盤片離心過濾進一步去除污染物，然后進入一級DTRO系統，利用碟管式反滲透膜去除難降解有機污染物和離子污染物，所述一級DTRO系統的一級產水進入二級DTRO系統進一步去除難降解有機污染物和離子污染物，所述一級DTRO系統的一級濃水含有的去除難降解有機污染物和離子濃度更高，進入二段DTRO系統，在高壓作用下，利用抗污染RO膜去除污染物，所述二段DTRO系統的二段產水進入二級DTRO系統，二段DTRO系統的二段濃水進入濃縮液儲池經過濃縮后污水進入蒸發系統，污泥進入壓濾干燥系統，所述二級DTRO系統的二級產水回用或達標排放，所述二級DTRO系統的二級濃水返回到絮凝沉淀池，所述絮凝沉淀池排放的沉淀污泥進入濃縮液儲池。
所述自清洗過濾器由若干個過濾罐和相應的管路、閥門以及自控系統組成，所述過濾罐內由若干盤片疊加而成，所述盤片表面有流道，正常過濾水時，盤片壓緊依靠盤片間流道的孔隙過濾雜質，過濾精度為10-200μm，所述自清洗過濾器定期對過濾罐進行反沖洗，每次反沖洗一個過濾罐，反沖洗時盤片松開，從而把盤片表面的污染物沖走，反沖洗后排水返回到絮凝沉淀池。
所述一級DTRO系統由一級DTRO膜柱和一級節能器、一級高壓泵和配套的管道、閥門組成，所述二段DTRO系統由二段DTRO膜柱和二段節能器、二段高壓泵和配套的管道、閥門組成，所述二級DTRO系統由二級DTRO膜柱和二級節能器、二級高壓泵和配套的管道、閥門組成，所述一級DTRO膜柱、二段DTRO膜柱、二級DTRO膜柱，采用相同的DTRO膜柱結構，所述DTRO膜柱是由RO膜片、導流盤、O型橡膠墊圈、中心拉桿和膜殼所組成，一級DTRO膜柱、二級DTRO膜柱和二段DTRO膜柱區別是采用不同材質的膜片和運行壓力，所述一級DTRO系統和二級DTRO系統采用常規DTRO膜片，運行壓力30-90bar，而二段DTRO系統采用抗污染、耐高壓的DTRO膜片，運行壓力是60-160bar。
所述一級DTRO系統、二級DTRO系統和二段DTRO系統內分別包括一級節能器、二級節能器和二段節能器，所述一級DTRO系統的一級節能器，將一級濃水能量傳遞給一級進水，使一級進水壓力增加，所述二級DTRO系統的二級節能器，將二級濃水能量傳遞給二級進水，使二級進水壓力增加，所述二段DTRO系統的二段節能器，將二段濃水能量傳遞給二段進水，使二段進水壓力增加。
與現有技術相比本發明具有如下優點：
1.工藝簡單，在DTRO前沒有過多的預處理，利用反滲透膜過濾原理，DTRO產水水質有保障；
2.節約能源，通過節能器，利用DTRO濃水的余壓力為進水增壓，降低能源消耗量；
3.利用DTRO兩級和兩段設計，一方面提高產水水質，同時提高水的利用率，節約水資源；
4.設備占地面積小，投資和運行成本低；
5.運行穩定，產水水質好。
（發明人：劉燕;韓愛龍;孟繁明;史龍?jiān)?周明璟;曾明;樊士信;趙大亮）
