公布日：2022.12.30
申請日：2022.10.17
分類號：C02F1/40(2006.01)I;B01D17/038(2006.01)I;B01D17/02(2006.01)I
摘要
本發明涉及一種含油廢水處理系統及處理方法，所述含油廢水處理系統包括：架體，開設有進口、管道和第三出口；缸筒，旋轉設置在所述架體上，開設有第一出口；缸體，旋轉設置在缸筒內，缸筒旋轉能夠帶動缸體一起轉動并通過離心作用使得水油分層，底層重油從所述第一出口被排出，中層的水能夠從第三出口排出；活塞，滑動設置在管道上，開設有第二出口，能夠向下移動并壓在上層浮油上，使得上層浮油能夠從所述第二出口被排出。本發明的優點有：通過設置可旋轉角度的缸體，使得通過角度的改變，可讓缸體實現離心分層和自轉分離工作，進而實現通過一個缸體就能完成對工業廢水的多種治理步驟，無需通過泵改變廢水的所處容器。
權利要求書
1.一種含油廢水處理系統，其特征在于，所述的含油廢水處理系統包括：架體，所述架體上開設有進口、管道和第三出口；缸筒，所述缸筒旋轉設置在所述架體上，所述缸筒上開設有第一出口；缸體，所述缸體旋轉設置在所述缸筒內，所述缸體能夠相對缸筒偏轉一個角度，含油廢水從所述進口通入，經過管道進入所述缸筒內，所述缸筒旋轉能夠帶動所述缸體一起轉動并通過離心作用使得水油分層，底層重油能夠從所述第一出口被排出，中層的水能夠從所述第三出口排出；活塞，所述活塞滑動設置在所述管道上，所述活塞上開設有第二出口，所述活塞能夠向下移動并壓在上層浮油上，使得上層浮油能夠從所述第二出口被排出。
2.根據權利要求1所述的含油廢水處理系統，其特征在于，所述架體上設有電機，所述電機輸出端與所述缸筒固定連接，驅動所述電機能夠帶動所述缸筒轉動，從而帶動所述缸體跟隨轉動。
3.根據權利要求2所述的含油廢水處理系統，其特征在于，所述缸筒上設有第一電桿，所述第一電桿兩端分別與所述缸筒和所述缸體鉸接，所述缸體上設有轉軸，所述轉軸與所述缸體旋轉連接，所述轉軸兩端與所述缸筒固定連接，驅動所述第一電桿伸縮能夠帶動所述缸體繞轉軸轉動，從而相對缸筒形成一定角度。
4.根據權利要求3所述的含油廢水處理系統，其特征在于，所述缸體底部旋轉設有旋轉輪，所述旋轉輪上開設有盲孔，所述旋轉輪上設有齒輪，所述缸體底部開設有第三流道，所述缸筒上設有凸起和齒條，所述齒條能夠與所述齒輪嚙合，所述缸筒上開設有第二流道，所述第二流道穿過所述凸起并且一端與第一出口連接，所述缸體旋轉至所述凸起處時，所述第二流道另一端正好與所述第三流道對齊，同時所述齒條和所述齒輪嚙合帶動所述旋轉輪轉動至所述盲孔與所述第三流道對齊，所述盲孔內的重油能夠依次通過第三流道和第二流道流出第一出口。
5.根據權利要求4所述的含油廢水處理系統，其特征在于，所述架體上還設有第三電桿，所述第三電桿輸出端連接所述活塞，所述活塞上開設有毛細管和容腔，所述容腔一側與所述毛細管連通，另一側則與所述第二出口連通，驅動所述第三電桿能夠使得所述活塞下降至壓在浮油上，使得浮油通過毛細管進入容腔內，并通過第二出口排出。
6.根據權利要求5所述的含油廢水處理系統，其特征在于，所述的含油廢水處理系統還包括套筒，所述套筒滑動設置在所述缸體外，所述套筒上開設有第二通孔，所述缸體上開設有第一通孔，所述第二通孔內設有除油膜，所述套筒向下滑動能夠使得所述第一通孔和所述第二通孔對齊。
7.根據權利要求6所述的含油廢水處理系統，其特征在于，所述缸體上設有第二電桿，所述第二電桿輸出端連接所述套筒，所述第二電桿伸縮能夠帶動所述套筒滑動。
8.根據權利要求7所述的含油廢水處理系統，其特征在于，所述套筒上開設有凹槽，所述轉軸滑動設置在所述凹槽中，當所述電機電動帶動所述缸筒轉動，從而帶動所述缸體轉動時，所述轉軸與所述凹槽滑動配合，使得所述套筒也跟隨轉動。
9.根據權利要求8所述的含油廢水處理系統，其特征在于，所述架體內開設有第一流道，同時所述缸筒上開設有第三通孔，所述第一流道一端與所述第三出口連接，另一端則與所述第三通孔連接，缸體內的水能夠經由第一通孔和第二通孔進入缸筒內，并通過第三通孔、第一流道從第三出口排出。
10.一種含油廢水的處理方法，其特征在于，應用如權利要求1至9任意一項所述含油廢水的處理系統進行處理，所述含油廢水的處理方法包括:S1、上料：通過進口向管道內通入需要處理的工業含油廢水，廢水流入缸體31內，完成上料；S2、分層：控制第一電桿收縮，帶動缸體繞轉軸轉動，使得缸體偏轉一個角度，然后啟動電機帶動缸筒旋轉，進而帶動缸體轉動，由于離心力作用，使得廢水內的重油沉積在缸體下方，含有乳化油的水處于中層，浮油則漂浮在上層，進而完成含油廢水的分層處理；S3、重油分離：當缸體內的廢水分層后，控制第一電桿伸出，帶動缸體擺動，使得第三流道旋轉至凸起處，同時由于齒條和齒輪嚙合，帶動旋轉輪轉動，從而使得盲孔、第三流道和第二流道對齊，進而使得盲孔內的重油通過第三流道、第二流道流出第一出口，通過控制第一電桿多次小幅度伸出收縮，能夠帶動旋轉輪往復轉動，從而使得盲孔可將缸體內的重油多次的排出，進而完成對重油的分離；S4、浮油分離：控制第一電桿帶動缸體運動至豎直放置，控制第三電桿伸出，帶動活塞向下移動進入缸體內直至壓在浮油上，使得浮油通過毛細管進入容腔內并通過第二出口排出；S5、中層水排出：控制第二電桿伸出，帶動套筒下降，使得第一通孔和第二通孔對齊，啟動電機帶動缸體轉動，由于轉軸在凹槽內滑動，進而帶動套筒跟隨轉動，在離心力作用下水通過除油膜進入缸筒內，并通過第一流道從第三出口排出收集，而乳化油留在缸體內部，由于余量較少，可混在下批次含油工業廢水中一同處理，進而完成對工業含油廢水的處理。
發明內容
基于此，有必要針對上述問題，提供一種含油廢水處理系統及處理方法。

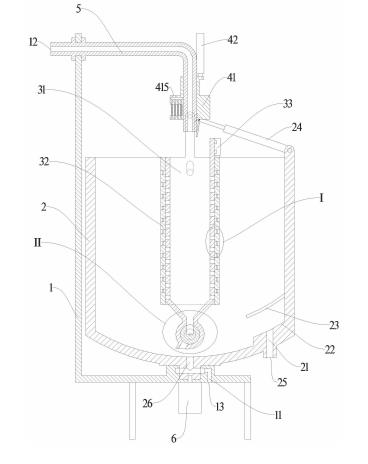

本發明公開了一種含油廢水處理系統，所述的含油廢水處理系統包括：架體，所述架體上開設有進口、管道和第三出口；缸筒，所述缸筒旋轉設置在所述架體上，所述缸筒上開設有第一出口；缸體，所述缸體旋轉設置在所述缸筒內，所述缸體能夠相對缸筒偏轉一個角度，含油廢水從所述進口通入，經過管道進入所述缸筒內，所述缸筒旋轉能夠帶動所述缸體一起轉動并通過離心作用使得水油分層，底層重油能夠從所述第一出口被排出，中層的水能夠從所述第三出口排出；活塞，所述活塞滑動設置在所述管道上，所述活塞上開設有第二出口，所述活塞能夠向下移動并壓在上層浮油上，使得上層浮油能夠從所述第二出口被排出。
在其中一個實施例中，所述架體上設有電機，所述電機輸出端與所述缸筒固定連接，驅動所述電機能夠帶動所述缸筒轉動，從而帶動所述缸體跟隨轉動。
在其中一個實施例中，所述缸筒上設有第一電桿，所述第一電桿兩端分別與所述缸筒和所述缸體鉸接，所述缸體上設有轉軸，所述轉軸與所述缸體旋轉連接，所述轉軸兩端與所述缸筒固定連接，驅動所述第一電桿伸縮能夠帶動所述缸體繞轉軸轉動，從而相對缸筒形成一定角度。
在其中一個實施例中，所述缸體底部旋轉設有旋轉輪，所述旋轉輪上開設有盲孔，所述旋轉輪上設有齒輪，所述缸體底部開設有第三流道，所述缸筒上設有凸起和齒條，所述齒條能夠與所述齒輪嚙合，所述缸筒上開設有第二流道，所述第二流道穿過所述凸起并且一端與第一出口連接，所述缸體旋轉至所述凸起處時，所述第二流道另一端正好與所述第三流道對齊，同時所述齒條和所述齒輪嚙合帶動所述旋轉輪轉動至所述盲孔與所述第三流道對齊，所述盲孔內的重油能夠依次通過第三流道和第二流道流出第一出口。
在其中一個實施例中，所述架體上還設有第三電桿，所述第三電桿輸出端連接所述活塞，所述活塞上開設有毛細管和容腔，所述容腔一側與所述毛細管連通，另一側則與所述第二出口連通，驅動所述第三電桿能夠使得所述活塞下降至壓在浮油上，使得浮油通過毛細管進入容腔內，并通過第二出口排出。
在其中一個實施例中，所述的含油廢水處理系統還包括套筒，所述套筒滑動設置在所述缸體外，所述套筒上開設有第二通孔，所述缸體上開設有第一通孔，所述第二通孔內設有除油膜，所述套筒向下滑動能夠使得所述第一通孔和所述第二通孔對齊。
在其中一個實施例中，所述缸體上設有第二電桿，所述第二電桿輸出端連接所述套筒，所述第二電桿伸縮能夠帶動所述套筒滑動。
在其中一個實施例中，所述套筒上開設有凹槽，所述轉軸滑動設置在所述凹槽中，當所述電機電動帶動所述缸筒轉動，從而帶動所述缸體轉動時，所述轉軸與所述凹槽滑動配合，使得所述套筒也跟隨轉動。
在其中一個實施例中，所述架體內開設有第一流道，同時所述缸筒上開設有第三通孔，所述第一流道一端與所述第三出口連接，另一端則與所述第三通孔連接，缸體內的水能夠經由第一通孔和第二通孔進入缸筒內，并通過第三通孔、第一流道從第三出口排出。
本發明還公開了一種含油廢水的處理方法，應用如上所述的含油廢水處理系統進行處理，所述含油廢水的處理方法包括:
S1、上料：通過進口向管道內通入需要處理的工業含油廢水，廢水流入缸體31內，完成上料；
S2、分層：控制第一電桿收縮，帶動缸體繞轉軸轉動，使得缸體偏轉一個角度，然后啟動電機帶動缸筒旋轉，進而帶動缸體轉動，由于離心力作用，使得廢水內的重油沉積在缸體下方，含有乳化油的水處于中層，浮油則漂浮在上層，進而完成含油廢水的分層處理；
S3、重油分離：當缸體內的廢水分層后，控制第一電桿伸出，帶動缸體擺動，使得第三流道旋轉至凸起處，同時由于齒條和齒輪嚙合，帶動旋轉輪轉動，從而使得盲孔、第三流道和第二流道對齊，進而使得盲孔內的重油通過第三流道、第二流道流出第一出口，通過控制第一電桿多次小幅度伸出收縮，能夠帶動旋轉輪往復轉動，從而使得盲孔可將缸體內的重油多次的排出，進而完成對重油的分離；
S4、浮油分離：控制第一電桿帶動缸體運動至豎直放置，控制第三電桿伸出，帶動活塞向下移動進入缸體內直至壓在浮油上，使得浮油通過毛細管進入容腔內并通過第二出口排出；
S5、中層水排出：控制第二電桿伸出，帶動套筒下降，使得第一通孔和第二通孔對齊，啟動電機帶動缸體轉動，由于轉軸在凹槽內滑動，進而帶動套筒跟隨轉動，在離心力作用下水通過除油膜進入缸筒內，并通過第一流道從第三出口排出收集，而乳化油留在缸體內部，由于余量較少，可混在下批次含油工業廢水中一同處理，進而完成對工業含油廢水的處理。
本發明的優點有：
1、通過設置可旋轉角度的缸體，使得通過角度的改變，可讓缸體實現離心分層和自轉分離工作，進而實現通過一個缸體就能完成對工業廢水的多種治理步驟，無需通過泵改變廢水的所處容器，由于泵的輸送對油有增加乳化的作用，進而降低的水中乳化油的量，使得廢水更好處理；
2、通過在缸體下部設置旋轉輪，并且在旋轉輪上設置盲孔，通過盲孔的擺動將重油排出，并且通過缸體和缸筒之間的配合，使得在重油回收時，廢水中不會產生液流，重油和水之間不會產生攪動，保證重油的回收質量；
3、通過在管道上設置活塞，并在活塞上設置毛細管，使得在油水分層后，通過控制活塞進入缸體，然后將活塞壓在浮油上，使得浮油通過毛細管流出并回收，當有水通過毛細管時，活塞停止下降，使得流出的浮油內水含量較少，保證浮油回收質量；
4、通過在缸體外滑動設置套筒，并且在缸體和套筒上設置第一通孔和第二通孔，并在第二通孔內設置有除油膜，在第一通孔和第二通孔對齊時，通過缸體自轉產生離心力，讓缸體中的水通過除油膜流出，而水中的乳化油便保留在缸體內，進而實現對乳化油和水的分離。
（發明人：陳孝兵;季慧;何曉敏）
