公布日：2022.12.13
申請日：2022.10.19
分類號：C02F3/30(2006.01)I
摘要
本發明公開一種處理污水的AOD生化反應系統及其污水處理方法，涉及污水生物處理技術領域，包括沿污水流向依次連通的接種混合池、厭氧池、缺氧池、低氧曝氣池、脫氣池及沉淀池，所述低氧曝氣池底部設置有曝氣機構，所述低氧曝氣池的出液端與進液端之間還設置有大比例回流渠，所述脫氣池與所述缺氧池之間設置有亞硝態氮回流通道，所述沉淀池的污泥出口與所述接種混合池之間設置有污泥回流管路；由此，本發明結合同步硝化反硝化、厭氧氨氧化反應進行除氮，可明顯降低碳源投加量，并且為同步硝化反硝化反應、厭氧氨氧化反應提供了穩定的反應環境，有利于各脫氮反應的正常進行，脫氮效率更高。
權利要求書

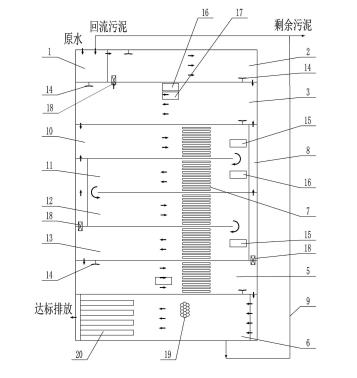

1.一種處理污水的AOD生化反應系統，其特征在于，包括沿污水流向依次連通的接種混合池、厭氧池、缺氧池、低氧曝氣池、脫氣池及沉淀池，所述低氧曝氣池底部設置有曝氣機構，且所述低氧曝氣池的溶解氧量不高于0.5mg/l，所述低氧曝氣池的出液端與進液端之間還設置有大比例回流渠，所述脫氣池與所述缺氧池之間設置有亞硝態氮回流通道，所述沉淀池的污泥出口與所述接種混合池之間設置有污泥回流管路。
2.根據權利要求1所述的處理污水的AOD生化反應系統，其特征在于，所述低氧曝氣池包括沿污水流向依次連通的曝氣一區和曝氣二區，所述曝氣一區與所述缺氧池連通，所述曝氣二區與所述脫氣池連通，所述曝氣二區的出水端與所述曝氣一區的進水端之間設置有所述大比例回流渠。
3.根據權利要求2所述的處理污水的AOD生化反應系統，其特征在于，所述曝氣一區包括曝氣一區第一廊道、曝氣一區第二廊道，所述曝氣二區包括曝氣二區第一廊道、曝氣二區第二廊道，所述曝氣一區第一廊道、所述曝氣一區第二廊道、所述曝氣二區第一廊道和所述曝氣二區第二廊道依次連通且連通通路呈S型。
4.根據權利要求2所述的處理污水的AOD生化反應系統，其特征在于，所述接種混合池、所述厭氧池、所述缺氧池、所述低氧曝氣池、所述脫氣池、所述沉淀池相鄰設置，并通過隔墻進行分隔，所述隔墻設置有連通口。
5.根據權利要求4所述的處理污水的AOD生化反應系統，其特征在于，所述脫氣池底部也設置有所述曝氣機構，所述曝氣機構設置有用于控制其啟閉的控制閥門。
6.根據權利要求5所述的處理污水的AOD生化反應系統，其特征在于，所述厭氧池、所述缺氧池、所述低氧曝氣池及所述脫氣池中均設置有攪拌器。
7.根據權利要求1所述的處理污水的AOD生化反應系統，其特征在于，所述低氧曝氣池中設置有用于檢測溶解氧量的溶氧量檢測儀，所述缺氧池中設置有ORP檢測儀和用于檢測pH值的pH檢測儀。
8.根據權利要求1所述的處理污水的AOD生化反應系統，其特征在于，所述缺氧池與所述厭氧池之間還設置有回流機構。
9.一種污水處理方法，其特征在于，包括：污水進入接種混合區，與沉淀池回流的污泥混合后進入?yún)捬醭�，主要在釋磷菌的作用下發生釋磷反應，同時在氨氧化菌的作用下，與沉淀池回流污泥中攜帶的亞硝態氮發生厭氧氨氧化反應；污水自厭氧池進入缺氧池，在氨氧化菌的作用下，污水中的氨氮與脫氣池回流的亞硝態氮發生厭氧氨氧化反應；污水進入低氧曝氣池，硝化菌在低氧曝氣池中溶氧量0.5mg/L以下的環境中發生同步硝化反硝化反應，同時生成亞硝態氮；污水進入脫氣池，污水中的溶解氧被脫除，且一部分污水經亞硝態氮回流通道回流至缺氧池，另一部分進入沉淀池中；沉淀區的泥水混合物一部分以上清液的形式達標排放，另一部分以底泥的形式排出，其中底泥一部分通過污泥回流管路回流至接種混合區，另一部分以剩余污泥的形式排至污泥脫水系統。
10.根據權利要求9所述的污水處理方法，其特征在于，污水進入低氧曝氣池后，依次流經曝氣一區與曝氣二區，一部分污水在曝氣二區的出水端通過大比例回流渠回流至曝氣一區的進水端，另一部分污水進入脫氣池。
發明內容
本發明的目的是提供一種處理污水的AOD生化反應系統及其污水處理方法，以解決現有技術存在的問題，結合同步硝化反硝化、厭氧氨氧化反應進行除氮，可明顯降低碳源投加量，并且為同步硝化反硝化反應、厭氧氨氧化反應提供了穩定的反應環境，有利于各脫氮反應的正常進行，脫氮效率更高。
為實現上述目的，本發明提供了如下方案：本發明提供一種處理污水的AOD生化反應系統，包括沿污水流向依次連通的接種混合池、厭氧池、缺氧池、低氧曝氣池、脫氣池及沉淀池，所述低氧曝氣池底部設置有曝氣機構，且所述脫氣池與所述缺氧池之間設置有亞硝態氮回流通道，所述沉淀池的污泥出口與所述接種混合池之間設置有污泥回流管路。
優選的，所述低氧曝氣池包括沿污水流向依次連通的曝氣一區和曝氣二區，所述曝氣一區與所述缺氧池連通，所述曝氣二區與所述脫氣池連通，所述曝氣二區的出水端與所述曝氣一區的進水端之間設置有所述大比例回流渠。
優選的，所述曝氣一區包括曝氣一區第一廊道、曝氣一區第二廊道，所述曝氣二區包括曝氣二區第一廊道、曝氣二區第二廊道，所述曝氣一區第一廊道、所述曝氣一區第二廊道、所述曝氣二區第一廊道和所述曝氣二區第二廊道依次連通且連通通路呈S型。
優選的，所述接種混合池、所述厭氧池、所述缺氧池、所述低氧曝氣池、所述脫氣池、所述沉淀池相鄰設置，并通過隔墻進行分隔，所述隔墻的底部設置有連通口。
優選的，所述脫氣池底部也設置有所述曝氣機構，所述曝氣機構設置有用于控制其啟閉的控制閥門。
優選的，所述厭氧池、所述缺氧池、所述低氧曝氣池及所述脫氣池中均設置有攪拌器。
優選的，所述低氧曝氣池中設置有用于檢測溶解氧量的溶氧量檢測儀，所述缺氧池中設置有用于檢測pH值的pH檢測儀和ORP檢測儀。
優選的，所述缺氧池與所述厭氧池之間還設置有回流機構。
本發明還公開一種污水處理方法，其特征在于，包括：
污水進入接種混合區，與沉淀池回流的污泥混合后進入?yún)捬醭�，主要在釋磷菌的作用下發生釋磷反應，同時在氨氧化菌的作用下，與沉淀池回流污泥中攜帶的亞硝態氮發生厭氧氨氧化反應；
污水自厭氧池進入缺氧池，在氨氧化菌的作用下，污水中的氨氮與脫氣池回流的亞硝態氮發生厭氧氨氧化反應；
污水進入低氧曝氣池，硝化菌在低氧曝氣池中溶氧量0.5mg/L以下的環境中發生同步硝化反硝化反應，同時生成亞硝態氮；
污水進入脫氣池，污水中的溶解氧被脫除，且一部分污水經亞硝態氮回流通道回流至缺氧池，另一部分進入沉淀池中；
沉淀區的泥水混合物一部分以上清液的形式達標排放，另一部分以底泥的形式排出，其中底泥一部分通過污泥回流管路回流至接種混合區，另一部分以剩余污泥的形式排至污泥脫水系統。
優選的，污水進入低氧曝氣池后，依次流經曝氣一區與曝氣二區，一部分污水在曝氣二區的出水端通過大比例回流渠回流至曝氣一區的進水端，另一部分污水進入脫氣池。
本發明相對于現有技術取得了以下技術效果：
1、本發明結合同步硝化反硝化、厭氧氨氧化反應進行除氮，可明顯降低碳源投加量，同時減少污水處理所需的總停留時間，從而減小污水處理廠占地；
2、本發明通過控制低氧曝氣池中的溶氧量，再設置脫氣池脫除溶解氧，為同步硝化反硝化反應、厭氧氨氧化反應提供了穩定的反應環境，有利于各脫氮反應的正常進行，脫氮效率更高；
3、本發明利用軸流泵與大比例回流渠的結合，實現好氧池中大比例回流，取代現有技術中的氣提裝置為好氧區提供大比例水循環，解決氣提裝置導致的二次空氣引入致使好氧區內溶解氧不穩定且很難控制在較低水平，進而導致同步硝化反硝化、厭氧氨氧化脫氮工況不穩定的問題；
4、本發明通過采用安裝密集度更高、曝氣更加均勻、氣泡更加致密而細小的軟管曝氣形式，實現低氧曝氣池內的均勻低氧狀態，為同步硝化反硝化創造穩定的條件，解決傳統工藝中采用微孔曝氣、管式曝氣等型式為池體提供氧氣，溶解氧很難穩定維持在較低狀態，進而導致同步硝化反硝化、厭氧氨氧化脫氮工況不穩定的問題；
5、本發明通過在低氧曝氣池中利用同步硝化反硝化技術降低氧的需求量，同時通過利用更高效的曝氣裝置提高氧的利用效率，實現僅需少量曝氣即可實現COD的降解和氨氮的轉化，能夠通過降低風機的供風量來降低風機的電耗，解決傳統工藝中由于氣泡粒徑較大且不均勻而導致的溶氧效率低、工藝自身氧需求量大，需要配備更大功率的風機為好氧池提供空氣，進而導致水廠運行過程中需要消耗更多電能的問題；
6、本發明通過控制低氧曝氣池中的溶解氧，培養出污泥絮體相對傳統工藝更小、生長較慢的微生物，通過提高污泥齡，進而減少剩余污泥量，解決傳統技術中，污泥齡很難進一步提高，導致外排污泥量較大，污泥處置成本較高的問題；
7、本發明通過設置厭氧池用于除磷，取代現有技術中利用缺氧池、低氧曝氣池協同除磷的形式，解決現有技術中除磷效果不穩定、除磷能力很難進一步提高的問題，并通過在厭氧池和缺氧池之間設置回流措施，取代現有技術中污水從厭氧區單向流至至缺氧區的形式，解決厭氧區和缺氧區相對容積不可調，應對氮磷指標變化的能力較差的問題；
8、本發明中的脫氣池能夠根據水質轉變?yōu)槿毖醭亍⒌脱跗貧獬鼗蛎摎獬�，解決傳統低氧曝氣池、缺氧池相對容積不可調，應對有機物、氨氮、總氮等指標變化能力較弱的問題，提高污水處理質量。
（發明人：李林;張寧寧;劉偉;郝彬）
