公布日：2022.12.23
申請日：2022.10.26
分類號：C02F3/30(2006.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N
摘要
本發明屬于污水脫氮技術領域，尤其是涉及一種污水高效脫氮工藝，其使用了一種污水高效脫氮裝置，該污水高效脫氮裝置包括處理池體以及脫氮反應組件，采用上述污水高效脫氮裝置在對污水進行脫氮時的具體工藝如下：先設置調節池以調節廢水的水質水量廢水，調節后的廢水廢水首先流入?yún)捬醭�，厭氧池主要作用是去除有機物以及改善廢水的可生化性；通過厭氧池的廢水通過第二管道通入至好氧池內，通過向多根限位桿之間投加一定數量的MBBR填料，提高反應器中的生物量及生物種類。本發明相比較傳統的懸掛方式，提高了反應的效率以及反應的充分性，進一步的反應殼體內均布設置有多個豎直排布的生物載體，且生物載體用于增加生物總量并延長生物鏈。
權利要求書

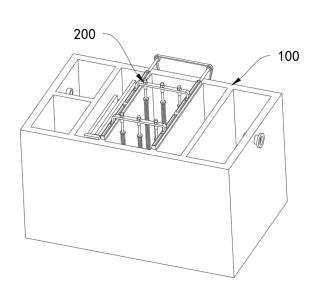

1.一種污水高效脫氮工藝，其使用了一種污水高效脫氮裝置，該污水高效脫氮裝置包括處理池體(100)以及脫氮反應組件(200)，其特征在于，采用上述污水高效脫氮裝置在對污水進行脫氮時的具體工藝如下：S1、先設置調節池(101)以調節廢水的水質水量廢水，調節后的廢水廢水首先流入?yún)捬醭?102)，厭氧池(102)主要作用是去除有機物以及改善廢水的可生化性；S2、通過厭氧池(102)的廢水通過第二管道通入至好氧池(103)內，通過向多根限位桿(207)之間投加一定數量的MBBR填料，提高反應器中的生物量及生物種類，添加完MBBR填料后啟動驅動電機(302)，在多個風機葉片(304)的旋轉下產生風能，利用具有一定風量和壓力的風機將空氣通過曝氣管路和曝氣盤強制加入到污水中，依靠曝氣和水流的提升作用使載體處于流化狀態，形成懸浮生長的活性污泥和附著生長的生物膜，與此同時，驅動電機(302)在皮帶(307)的傳動下使得兩根往復絲杠(202)同時轉動，并帶動其外側的活動塊(203)做往復移動，進而使得MBBR填料處于往復運動的狀態，提高填料的作用；S3、待好氧池(103)內污水處理完成后打開第三管道將污水通入至反應池(104)內并經過反應殼體(404)內的多個生物載體，利用生物協調作用提高轉碳率，強化生物脫總氮的同時實現剩余有機污泥減少70％，待反應結束后打開第五管道，使得反應處理后的液體能夠順利通入至排水腔內以便后續使用，而剩余的污泥雜質從第四管道輸送至排泥腔內；所述處理池體(100)包括調節池(101)、厭氧池(102)、好氧池(103)、反應池(104)和分離池(105)，所述調節池(101)的側壁上固定連接有內外連通的進液管(106)，所述厭氧池(102)對應設置于調節池(101)與好氧池(103)之間，且厭氧池(102)的內壁上分別設置有與調節池(101)和好氧池(103)連通的第一管道和第二管道，所述脫氮反應組件(200)對應設置于好氧池(103)的上端，所述好氧池(103)內底壁上設置有曝氣結構，且處理池體(100)的外側壁上設置有與脫氮反應組件(200)和曝氣結構連接的同步驅動結構，所述反應池(104)對應設置于好氧池(103)的一側，且好氧池(103)的內壁上設置有與反應池(104)連通的第三管道，所述反應池(104)內設置有用于脫泥減量的反應結構，所述分離池(105)包括排泥腔和排水腔，所述排泥腔和排水腔之間通過隔板隔斷，所述排泥腔和排水腔的內壁上分別設置有與反應池(104)連通的第四管道和第五管道，所述排泥腔和排水腔的外側壁上設置有內外連通的排泥管(107)和排水管(108)。
2.根據權利要求1所述的一種污水高效脫氮工藝，其特征在于，所述曝氣結構包括固定連接在好氧池(103)內底壁上的曝氣管路(109)，所述曝氣管路(109)的上端均布設置有多個與其連通的曝氣盤，所述曝氣管路(109)的輸入端與外部的同步驅動結構連接。
3.根據權利要求2所述的一種污水高效脫氮工藝，其特征在于，所述脫氮反應組件(200)包括兩個固定連接在好氧池(103)上端且平行的條形槽體(201)，所述條形槽體(201)內壁中央設置有豎直的擋塊，且擋塊兩側的條形槽體(201)內轉動連接有同一根往復絲桿(202)，所述往復絲桿(202)的一端貫穿條形槽體(201)并延伸至處理池體(100)的外側與同步驅動結構連接，所述條形槽體(201)內的往復絲杠(202)外側均連接有活動塊(203)，且兩個條形槽體(201)相對的活動塊上端連接有同一個槽口朝下的U形連桿(204)，所述U形連桿(204)的下端均布連接有多個用于放置MBBR填料的裝填結構。
4.根據權利要求3所述的一種污水高效脫氮工藝，其特征在于，所述裝填結構包括連接在U形連桿(204)下端的豎桿(205)，所述豎桿(205)的下端固定連接有水平的圓形板(206)，所述圓形板(206)的下端均布連接有多根豎直的限位桿(207)，且多根限位桿(207)的下端也粘接有水平的圓形板(206)，多根所述限位桿(207)對MBBR填料起到阻隔封閉的作用，且MBBR填料能夠在多根限位桿(207)之間活動。
5.根據權利要求4所述的一種污水高效脫氮工藝，其特征在于，所述限位桿(207)的上端固定連接有豎直的安裝桿(208)，所述U形連桿(204)的上端開設有與安裝桿(208)對應的安裝孔，且安裝桿(208)的上端延伸至U形連桿(204)的上側，所述安裝桿(208)的外側壁上均布設置有螺紋，且安裝桿(208)的外側壁上螺紋連接有與U形連桿(204)頂壁相抵的緊固螺母。
6.根據權利要求3所述的一種污水高效脫氮工藝，其特征在于，所述同步驅動結構包括固定連接在處理池體(100)外側壁上的矩形框體(301)，所述矩形框體(301)的外側壁中央固定連接有驅動電機(302)，所述矩形框體(301)內設置有與曝氣管路(109)連通的斗形罩體(303)，且斗形罩體(303)的側壁上設置有與曝氣管路連接的輸氣總管，所述驅動電機(302)的驅動軸延伸至斗形罩體(303)內，且驅動軸的外側壁上均布連接有多個風機葉片(304)。
7.根據權利要求6所述的一種污水高效脫氮工藝，其特征在于，所述斗形罩體(303)外側的驅動電機(302)驅動軸外側固定套接有第一帶輪(305)，兩個所述往復絲杠(202)的外側壁上固定套接有與第一帶輪(305)對應的第二帶輪(306)，且第一帶輪(305)與兩個第二帶輪(306)之間通過同一根皮帶(307)連接。
8.根據權利要求1所述的一種污水高效脫氮工藝，其特征在于，所述反應池(104)內側壁中央固定連接有豎直的限位板(401)，且限位板(401)的長度值小于反應池(104)的長度值，所述反應池(104)遠離限位板(401)的一側固定連接有U形板(402)，且限位板(401)對應設置于U形板(402)的槽口內側，所述反應結構對應設置于限位板(401)與U形板(402)槽口的交匯處。
9.根據權利要求1所述的一種污水高效脫氮工藝，其特征在于，所述反應結構包括兩個相對開設在U形板(402)內壁上的豎槽，兩個所述豎槽內滑動連接有同一個π形桿(403)，所述π形桿(403)的內壁上固定連接有與限位板(401)相抵的反應殼體(404)，所述限位板(401)兩側的反應殼體(404)側壁上均開設有內外連通的導流口(405)，所述反應殼體(404)內均布設置有多個豎直排布的生物載體，且生物載體用于增加生物總量并延長生物鏈。
10.根據權利要求8所述的一種污水高效脫氮工藝，其特征在于，所述第三管道的輸出端對應設置于U形板(402)的槽口處，所述第四管道的輸入端設置于遠離U形板(402)的槽口處位置，所述第五管道的輸入端對應設置于U形板(402)的槽口處并高于第三管道。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種污水高效脫氮工藝。
為了實現上述目的，本發明采用了如下技術方案：
一種污水高效脫氮工藝，其使用了一種污水高效脫氮裝置，該污水高效脫氮裝置包括處理池體以及脫氮反應組件，采用上述污水高效脫氮裝置在對污水進行脫氮時的具體工藝如下：
S1、先設置調節池以調節廢水的水質水量廢水，調節后的廢水廢水首先流入?yún)捬醭�，厭氧池主要作用是去除有機物以及改善廢水的可生化性；
S2、通過厭氧池的廢水通過第二管道通入至好氧池內，通過向多根限位桿之間投加一定數量的MBBR填料，提高反應器中的生物量及生物種類，添加完MBBR填料后啟動驅動電機，在多個風機葉片的旋轉下產生風能，利用具有一定風量和壓力的風機將空氣通過曝氣管路和曝氣盤強制加入到污水中，依靠曝氣和水流的提升作用使載體處于流化狀態，形成懸浮生長的活性污泥和附著生長的生物膜，與此同時，驅動電機在皮帶的傳動下使得兩根往復絲杠同時轉動，并帶動其外側的活動塊做往復移動，進而使得MBBR填料處于往復運動的狀態，提高填料的作用；
S3、待好氧池內污水處理完成后打開第三管道將污水通入至反應池內并經過反應殼體內的多個生物載體，利用生物協調作用提高轉碳率，強化生物脫總氮的同時實現剩余有機污泥減少70％，待反應結束后打開第五管道，使得反應處理后的液體能夠順利通入至排水腔內以便后續使用，而剩余的污泥雜質從第四管道輸送至排泥腔內；
所述處理池體包括調節池、厭氧池、好氧池、反應池和分離池，所述調節池的側壁上固定連接有內外連通的進液管，所述厭氧池對應設置于調節池與好氧池之間，且厭氧池的內壁上分別設置有與調節池和好氧池連通的第一管道和第二管道，所述脫氮反應組件對應設置于好氧池的上端，所述好氧池內底壁上設置有曝氣結構，且處理池體的外側壁上設置有與脫氮反應組件和曝氣結構連接的同步驅動結構，所述反應池對應設置于好氧池的一側，且好氧池的內壁上設置有與反應池連通的第三管道，所述反應池內設置有用于脫泥減量的反應結構，所述分離池包括排泥腔和排水腔，所述排泥腔和排水腔之間通過隔板隔斷，所述排泥腔和排水腔的內壁上分別設置有與反應池連通的第四管道和第五管道，所述排泥腔和排水腔的外側壁上設置有內外連通的排泥管和排水管。
在上述的污水高效脫氮工藝中，所述曝氣結構包括固定連接在好氧池內底壁上的曝氣管路，所述曝氣管路的上端均布設置有多個與其連通的曝氣盤，所述曝氣管路的輸入端與外部的同步驅動結構連接。
在上述的污水高效脫氮工藝中，所述脫氮反應組件包括兩個固定連接在好氧池上端且平行的條形槽體，所述條形槽體內壁中央設置有豎直的擋塊，且擋塊兩側的條形槽體內轉動連接有同一根往復絲桿，所述往復絲桿的一端貫穿條形槽體并延伸至處理池體的外側與同步驅動結構連接，所述條形槽體內的往復絲杠外側均連接有活動塊，且兩個條形槽體相對的活動塊上端連接有同一個槽口朝下的U形連桿，所述U形連桿的下端均布連接有多個用于放置MBBR填料的裝填結構。
在上述的污水高效脫氮工藝中，所述裝填結構包括連接在U形連桿下端的豎桿，所述豎桿的下端固定連接有水平的圓形板，所述圓形板的下端均布連接有多根豎直的限位桿，且多根限位桿的下端也粘接有水平的圓形板，多根所述限位桿對MBBR填料起到阻隔封閉的作用，且MBBR填料能夠在多根限位桿之間活動。
在上述的污水高效脫氮工藝中，所述限位桿的上端固定連接有豎直的安裝桿，所述U形連桿的上端開設有與安裝桿對應的安裝孔，且安裝桿的上端延伸至U形連桿的上側，所述安裝桿的外側壁上均布設置有螺紋，且安裝桿的外側壁上螺紋連接有與U形連桿頂壁相抵的緊固螺母。
在上述的污水高效脫氮工藝中，所述同步驅動結構包括固定連接在處理池體外側壁上的矩形框體，所述矩形框體的外側壁中央固定連接有驅動電機，所述矩形框體內設置有與曝氣管路連通的斗形罩體，且斗形罩體的側壁上設置有與曝氣管路連接的輸氣總管，所述驅動電機的驅動軸延伸至斗形罩體內，且驅動軸的外側壁上均布連接有多個風機葉片。
在上述的污水高效脫氮工藝中，所述斗形罩體外側的驅動電機驅動軸外側固定套接有第一帶輪，兩個所述往復絲杠的外側壁上固定套接有與第一帶輪對應的第二帶輪，且第一帶輪與兩個第二帶輪之間通過同一根皮帶連接。
在上述的污水高效脫氮工藝中，所述反應池內側壁中央固定連接有豎直的限位板，且限位板的長度值小于反應池的長度值，所述反應池遠離限位板的一側固定連接有U形板，且限位板對應設置于U形板的槽口內側，所述反應結構對應設置于限位板與U形板槽口的交匯處。
在上述的污水高效脫氮工藝中，所述反應結構包括兩個相對開設在U形板內壁上的豎槽，兩個所述豎槽內滑動連接有同一個π形桿，所述π形桿的內壁上固定連接有與限位板相抵的反應殼體，所述限位板兩側的反應殼體側壁上均開設有內外連通的導流口，所述反應殼體內均布設置有多個豎直排布的生物載體，且生物載體用于增加生物總量并延長生物鏈。
在上述的污水高效脫氮工藝中，所述第三管道的輸出端對應設置于U形板的槽口處，所述第四管道的輸入端設置于遠離U形板的槽口處位置，所述第五管道的輸入端對應設置于U形板的槽口處并高于第三管道。
與現有技術相比，本污水高效脫氮工藝的優點在于：
1、本發明通過活動塊的往復移動能夠?qū)BBR填料進行往復的調節，使其能夠更充分的對污水進行反應，相比較傳統的懸掛方式，提高了反應的效率以及反應的充分性，進一步的反應殼體內均布設置有多個豎直排布的生物載體，且生物載體用于增加生物總量并延長生物鏈。
2、本發明同步驅動結構在實現曝氣的同時能夠?qū)BBR填料進行往復移動，二者配合使用，提高反應的效率并且采用同一驅動源，進一步提高了資源的利用率。
（發明人：焦陽）
