公布日：2022.11.22
申請日：2022.09.22
分類號：C02F9/14(2006.01)I;C02F3/12(2006.01)I
摘要
本發明提供了一種適用于進水波動的小型一體化MBR污水處理裝備及工藝，涉及污水處理技術領域。本發明提供的適用于進水波動的小型一體化MBR污水處理裝備，包括控制系統以及依次連通的格柵井、調節池、生化反應池、MBR膜池；控制系統根據調節池液位控制污水處理裝備的啟停；MBR膜池設置溢流口，所述溢流口與調節池或者格柵井以管道連通，用于將MBR膜池中的混合液回流至調節池或者格柵井，確保在進水總氮負荷高于設計值的情況下出水達標排放；保證在進水水量嚴重低于設計值的情況下污水處理裝備穩定運行與出水達標排放；取消好氧池硝化液回流泵和膜池污泥回流泵以及膜池在線液位控制儀表的配置，節省了工程費用并降低了工藝運維難度。
權利要求書
1.一種適用于進水波動的小型一體化MBR污水處理裝備，其特征在于，包括控制系統以及依次連通的格柵井、調節池、生化反應池、MBR膜池；所述控制系統根據調節池液位控制所述小型一體化MBR污水處理裝備的啟停；所述MBR膜池設置溢流口，所述溢流口與調節池或者格柵井以管道連通，用于將MBR膜池中的混合液通過溢流口回流至調節池或者格柵井。
2.根據權利要求1所述的適用于進水波動的小型一體化MBR污水處理裝備，其特征在于，所述調節池設置低液位標高限位；當調節池液位低于低液位標高限位時，所述控制系統控制所述小型一體化MBR污水處理裝備停止運行，調節池存蓄污水。
3.根據權利要求2所述的適用于進水波動的小型一體化MBR污水處理裝備，其特征在于，所述調節池設置高液位標高限位；當調節池液位達到高液位標高限位時，所述控制系統控制所述小型一體化MBR污水處理裝備啟動運行。
4.根據權利要求1所述的適用于進水波動的小型一體化MBR污水處理裝備，其特征在于，所述調節池中安裝攪拌器和潛污泵。
5.根據權利要求4所述的適用于進水波動的小型一體化MBR污水處理裝備，其特征在于，所述潛污泵的提升管道上不設置流量調節閥。
6.根據權利要求1所述的適用于進水波動的小型一體化MBR污水處理裝備，其特征在于，所述生化反應池為好氧池、厭氧池和缺氧池的組合或者好氧池。
7.根據權利要求1所述的適用于進水波動的小型一體化MBR污水處理裝備，其特征在于，所述生化反應池內部不設置回流泵或回流管道；MBR膜池內部不設置污泥回流泵和回流管道。
8.根據權利要求1所述的適用于進水波動的小型一體化MBR污水處理裝備，其特征在于，所述溢流口為圓形溢流口或者矩形溢流渠；優選地，所述溢流口與調節池以管道連通，所述管道的過水流速為0.6-2.0m/s。
9.根據權利要求1所述的適用于進水波動的小型一體化MBR污水處理裝備，其特征在于，所述MBR膜池不設置液位標高限位。
10.一種污水處理工藝，其特征在于，采用權利要求1-9任一項所述的適用于進水波動的小型一體化MBR污水處理裝備處理污水。
發明內容
本發明的第一目的在于提供一種適用于進水波動的小型一體化MBR污水處理裝備，以解決上述問題中的至少一種。
本發明的第二目的在于提供一種污水處理工藝。

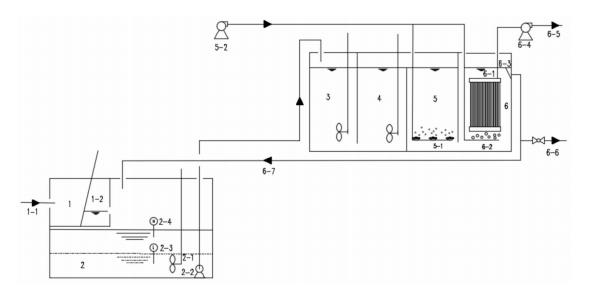

第一方面，本發明提供了一種適用于進水波動的小型一體化MBR污水處理裝備，包括控制系統以及依次連通的格柵井、調節池、生化反應池、MBR膜池；
所述控制系統根據調節池液位控制所述小型一體化MBR污水處理裝備的啟停；
所述MBR膜池設置溢流口，所述溢流口與調節池或者格柵井以管道連通，用于將MBR膜池中的混合液通過溢流口回流至調節池或者格柵井。
作為進一步技術方案，所述調節池設置低液位標高限位；
當調節池液位低于低液位標高限位時，所述控制系統控制所述小型一體化MBR污水處理裝備停止運行，調節池存蓄污水。
作為進一步技術方案，所述調節池設置高液位標高限位；
當調節池液位達到高液位標高限位時，所述控制系統控制所述小型一體化MBR污水處理裝備啟動運行。
作為進一步技術方案，所述調節池中安裝攪拌器和潛污泵。
作為進一步技術方案，所述潛污泵的提升管道上不設置流量調節閥。
作為進一步技術方案，所述生化反應池為好氧池、厭氧池和缺氧池的組合或者好氧池。
作為進一步技術方案，所述生化反應池內部不設置回流泵或回流管道；
MBR膜池內部不設置污泥回流泵和回流管道。
作為進一步技術方案，所述溢流口為圓形溢流口或者矩形溢流渠；
優選地，所述溢流口與調節池以管道連通，所述管道的過水流速為0.6-2.0m/s。
作為進一步技術方案，所述MBR膜池不設置液位標高限位。
第二方面，本發明提供了一種污水處理工藝，采用上述小型一體化MBR污水處理裝備處理污水。
與現有技術相比，本發明具有如下有益效果：
本發明提供的適用于進水波動的小型一體化MBR污水處理裝備，控制系統根據調節池液位控制小型一體化MBR污水處理裝備的啟停，結構簡單實用，減少在線數據反饋儀表的安裝，實現系統的自動化控制，減少對運維人員的要求。MBR膜池設置溢流口，溢流口與調節池或者格柵井以管道連通，用于將MBR膜池中高于溢流口的泥水混合液回流至調節池或者格柵井。由于調節池進水具有優質碳源，通過MBR膜池溢流的混合液不僅將具有脫氮除磷作用的活性污泥帶入調節池，還將經過好氧硝化的硝態氮帶入調節池，并隨后在調節池中實現了進水、活性污泥、碳源的均勻混合與生化反應。由于調節池池容足夠大，不僅可以快速地削減溢流混合液中溶解氧，并且為生物反硝化與厭氧生物釋磷反應創造了有利條件，完成總氮的高效去除與磷的充分釋放。
本發明對于出水總氮、總磷指標不達標的常規小型MBR工藝裝備系統的提升改造具有良好的指導意義。無需對原有設備進行大幅度整改，不需要新增水泵、風機等機電設備即可保證了出水的達標排放。
同樣，基于上述原理，本發明用于小型MBR裝備的新項目工程設計時，可以增加系統對于水質水量波動情況的適應性，減少了系統機電設備配套數量，降低了運維難度，并達到節約工程投資的目的，具有技術推廣價值。
（發明人：李大海;朱圓圓;包進鋒;徐百龍;林茜茜）
