公布日：2022.11.01
申請日：2022.09.23
分類號：B01D29/64(2006.01)I;B01D29/90(2006.01)I;B01D29/92(2006.01)I;B01D36/02(2006.01)I
摘要

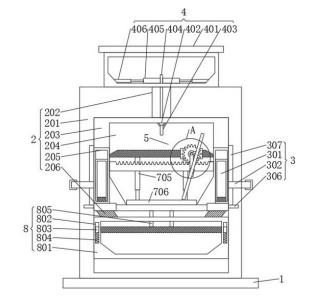

本發明涉及污水凈化領域，具體公開了一種污水凈化設備，包括：底座；外箱構件，所述外箱構件與底座相連；分體式集污箱組件，所述分體式集污箱組件與外箱構件相連；污水導通控制組件，所述污水導通控制組件與外箱構件相連；水體凈化裝置，所述水體凈化裝置與外箱構件相連；二級過濾組件，所述二級過濾組件與外箱構件相連；其中，所述水體凈化裝置包括：自潔過濾組件；聯動導通組件，本裝置通過自潔過濾組件可實現污水物理過濾時的自動清潔和污物定向收集，防止污物附著在過濾設備表面，影響對后續水體的凈化效果，同時，配合聯動導通組件，可實現污水水體的的間歇導入和導出，防止導入水體過量，進一步保證了定量導入水體的凈化效果。
權利要求書
1.一種污水凈化設備，其特征在于，包括：底座；外箱構件，所述外箱構件與底座相連；分體式集污箱組件，所述分體式集污箱組件與外箱構件相連，用于污物的定向收集；污水導通控制組件，所述污水導通控制組件與外箱構件相連，用于污水的間歇導流控制；水體凈化裝置，所述水體凈化裝置與外箱構件相連；二級過濾組件，所述二級過濾組件與外箱構件相連，用于污水的二次物理凈化；其中，所述水體凈化裝置包括：自潔過濾組件，所述自潔過濾組件與外箱構件相連，用于污水的初步物理凈化和過濾污物的同步清潔；聯動導通組件，所述聯動導通組件與自潔過濾組件相連，用于水體二級間歇導通的聯動控制。
2.根據權利要求1所述的污水凈化設備，其特征在于，所述外箱構件包括：外箱，所述外箱與底座固定連接；中空框架，所述中空框架設置在外箱內部；第一過濾倉，所述第一過濾倉與中空框架內部相連；導通槽，所述導通槽一端與污水導通控制組件相連，另一端貫穿中空框架與第一過濾倉相連；至少兩個固定槽架，所述固定槽架與中空框架內部相連；導通槽架，所述導通槽架設置在中空框架內部，且與固定槽架底側相連通；至少兩個滑槽，所述滑槽設置在外箱外側內部。
3.根據權利要求2所述的污水凈化設備，其特征在于，所述分體式集污箱組件包括：集污箱，所述集污箱與固定槽架相連；拉手架，所述拉手架與集污箱外側固定連接；固定架，所述固定架與外箱外部固定連接；第一驅動件，所述第一驅動件與固定架固定連接；連接架，所述連接架與第一驅動件遠離固定架的一端固定連接；限位架，所述限位架設置在外箱內部；密封板，所述密封板設置在外箱內部，且貫穿滑槽與連接架固定連接。
4.根據權利要求2所述的污水凈化設備，其特征在于，所述污水導通控制組件包括：集水箱，所述集水箱與外箱相連；至少兩個第一彈性件，所述第一彈性件與第一過濾倉頂側內部相連；第一傳動架，所述第一傳動架與第一彈性件相連；聯動架，所述聯動架一端與第一彈性件遠離第一傳動架的一端相連，另一端與導通槽和集水箱貫穿連接；第二彈性件，所述第二彈性件與集水箱內部固定連接；阻塞架，所述阻塞架與第二彈性件固定連接，且與聯動架抵接。
5.根據權利要求2所述的污水凈化設備，其特征在于，所述自潔過濾組件包括：第一過濾網架，所述第一過濾網架與第一過濾倉內部固定連接；齒條架，所述齒條架與第一過濾倉內部固定連接；清潔刮板架，所述清潔刮板架與第一過濾網架套裝固定連接；第二驅動件，所述第二驅動件與清潔刮板架相連；齒輪架，所述齒輪架與第二驅動件套裝連接，且與齒條架嚙合連接。
6.根據權利要求5所述的污水凈化設備，其特征在于，所述聯動導通組件包括：第二傳動架，所述第二傳動架與第二驅動件套裝活動連接；滑槽架，所述滑槽架與第二傳動架活動連接；第三傳動架，所述第三傳動架與滑槽架滑動連接；第四傳動架，所述第四傳動架一端貫穿第二傳動架與第二驅動件固定連接，另一端與第三傳動架活動連接；伸縮架，所述伸縮架與第一過濾網架固定連接；第二阻塞架，所述第二阻塞架與伸縮架遠離第一過濾網架的一端固定連接，且與第三傳動架活動連接。
7.根據權利要求6所述的污水凈化設備，其特征在于，所述二級過濾組件包括：第二過濾倉，所述第二過濾倉與外箱內部固定連接；至少兩個限位槽，所述限位槽設置在第二過濾倉內部；第三彈性件，所述第三彈性件與限位槽內部固定連接；第二過濾網架，所述第二過濾網架貫穿限位槽與第三彈性件固定連接；連接桿架，所述連接桿架一端與第二過濾網架固定連接，另一端與第二阻塞架固定連接。
發明內容
本發明的目的在于提供一種污水凈化設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種污水凈化設備，包括：底座；外箱構件，所述外箱構件與底座相連；分體式集污箱組件，所述分體式集污箱組件與外箱構件相連，用于污物的定向收集；污水導通控制組件，所述污水導通控制組件與外箱構件相連，用于污水的間歇導流控制；水體凈化裝置，所述水體凈化裝置與外箱構件相連；二級過濾組件，所述二級過濾組件與外箱構件相連，用于污水的二次物理凈化；其中，所述水體凈化裝置包括：自潔過濾組件，所述自潔過濾組件與外箱構件相連，用于污水的初步物理凈化和過濾污物的同步清潔；聯動導通組件，所述聯動導通組件與自潔過濾組件相連，用于水體二級間歇導通的聯動控制。
與現有技術相比，本發明的有益效果是：本裝置設計合理，通過自潔過濾組件可實現污水物理過濾時的自動清潔和污物定向收集，防止污物附著在過濾設備表面，影響對后續水體的凈化效果，同時，配合聯動導通組件，可實現污水水體的的間歇導入和導出，防止導入水體過量，進一步保證了定量導入水體的凈化效果，改進了現有裝置的不足，具有較高的實用性和市場前景。
（發明人：田言明;何敏）
