公布日：2022.11.01

申請日：2022.07.19

分類號：C02F9/04(2006.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D29/96(2006.01)I;C02F1/52(2006.01)N

摘要

本發明公開了一種污水處理用凈化分離一體化處理設備，包括預處理箱以及凈化箱，所述預處理箱內分別設有上隔板以及下隔板，所述上隔板與下隔板將預處理箱分隔成左腔室以及右腔室，所述預處理箱上壁設有第一電機，所述第一電機驅動端安裝有主軸，本發明涉及污水處理技術領域，本裝置結構緊湊，主軸帶動濾板轉動，使濾板交替工作于兩個腔室內，且濾板在切換腔室時，其上部堆積的固體垃圾會被隔板刮落，從而避免固態垃圾的堆積影響過濾效率的問題，有效加快了污水處理的整體進度，進料組件的設置可使絮凝劑更為均勻地灑落至污水內，配合攪拌組件可使污水與絮凝劑充分結合，給污水處理工藝帶來了方便。

權利要求書

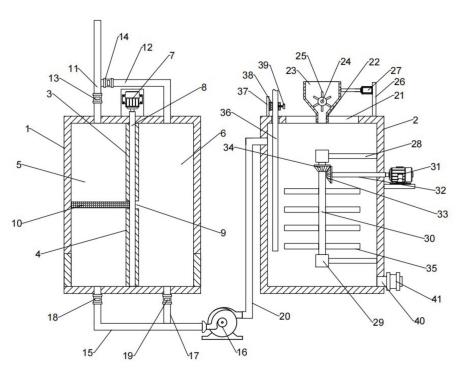

1.一種污水處理用凈化分離一體化處理設備，包括預處理箱(1)以及凈化箱(2)，其特征在于，所述預處理箱(1)內分別設有上隔板(3)以及下隔板(4)，所述上隔板(3)與下隔板(4)將預處理箱(1)分隔成左腔室(5)以及右腔室(6)，所述預處理箱(1)上壁設有第一電機(7)，所述第一電機(7)驅動端安裝有主軸(8)，所述主軸(8)依次貫穿上隔板(3)以及下隔板(4)且可在上隔板(3)以及下隔板(4)內轉動，所述上隔板(3)與所述下隔板(4)之間形成轉換間隙(9)，所述主軸(8)側壁且位于轉換間隙(9)一側處設有半圓形結構的濾板(10)，所述左腔室(5)頂部連接有進水管(11)，所述進水管(11)一側連接有第一分水管(12)，所述第一分水管(12)一端與右腔室(6)頂部連通，所述進水管(11)上設有第一閥門(13)，所述第一分水管(12)上設有第二閥門(14)，所述預處理箱(1)與凈化箱(2)之間通過輸水組件連通，所述凈化箱(2)上分別設有投料組件以及攪拌組件。

2.根據權利要求1所述的一種污水處理用凈化分離一體化處理設備，其特征在于，所述輸水組件包括設于所述左腔室(5)底部的輸水管(15)，所述輸水管(15)一端與水泵(16)進水端連接，所述輸水管(15)一側連接有第二分水管(17)，所述第二分水管(17)一端與右腔室(6)底部連通，所述輸水管(15)上設有第三閥門(18)，所述第二分水管(17)上設有第四閥門(19)，所述水泵(16)出水端設有與所述凈化箱(2)連通的導水管(20)。

3.根據權利要求2所述的一種污水處理用凈化分離一體化處理設備，其特征在于，所述投料組件包括設于所述凈化箱(2)頂部的滑槽(21)，所述滑槽(21)內滑動設有進料管(22)，所述進料管(22)上端設有進料斗(23)，所述進料斗(23)內設有電動滾筒(24)，所述電動滾筒(24)側壁徑向布設多個擋料板(25)，所述凈化箱(2)側壁設有支板(26)，所述支板(26)側壁水平設置往復氣缸(27)，所述往復氣缸(27)伸縮端與所述進料斗(23)側壁連接。

4.根據權利要求3所述的一種污水處理用凈化分離一體化處理設備，其特征在于，所述攪拌組件包括設于所述凈化箱(2)內壁的一對支桿(28)，一對所述支桿(28)一端設有一對軸套(29)，一對所述軸套(29)之間轉動安裝有攪拌軸(30)，所述凈化箱(2)側壁設有第二電機(31)，所述第二電機(31)驅動端安裝有轉軸(32)，所述轉軸(32)一端貫穿凈化箱(2)側壁且固定安裝有主齒輪(33)，所述攪拌軸(30)上設有與所述主齒輪(33)嚙合的副齒輪(34)，所述攪拌軸(30)上沿長度方向均勻設有若干攪拌桿(35)。

5.根據權利要求4所述的一種污水處理用凈化分離一體化處理設備，其特征在于，所述凈化箱(2)上壁設有通孔，所述通孔內活動插裝有抽水管(36)，所述凈化箱(2)側壁設有豎板(37)，所述豎板(37)側壁設有限位套(38)，所述抽水管(36)貫穿設于所述限位套(38)內，所述限位套(38)側壁旋接有定位螺栓(39)。

6.根據權利要求5所述的一種污水處理用凈化分離一體化處理設備，其特征在于，所述凈化箱(2)底部設有排污管(40)，所述排污管(40)上設有排污閥門(41)。

7.根據權利要求4所述的一種污水處理用凈化分離一體化處理設備，其特征在于，所述主齒輪(33)以及副齒輪(34)均為傘齒輪。

8.根據權利要求4所述的一種污水處理用凈化分離一體化處理設備，其特征在于，所述凈化箱(2)側壁設有用于固定第二電機(31)的支座。

9.根據權利要求1所述的一種污水處理用凈化分離一體化處理設備，其特征在于，所述上隔板(3)與下隔板(4)上均開設有供主軸(8)穿過的軸孔。

10.根據權利要求1所述的一種污水處理用凈化分離一體化處理設備，其特征在于，所述濾板(10)上下壁面分別與上隔板(3)底部以及下隔板(4)頂部滑動貼合。

發明內容

針對現有技術的不足，本發明提供了一種污水處理用凈化分離一體化處理設備，解決了現有裝置過濾時會因堵塞影響過濾效率的問題。

為實現以上目的，本發明通過以下技術方案予以實現：一種污水處理用凈化分離一體化處理設備，包括預處理箱以及凈化箱，所述預處理箱內分別設有上隔板以及下隔板，所述上隔板與下隔板將預處理箱分隔成左腔室以及右腔室，所述預處理箱上壁設有第一電機，所述第一電機驅動端安裝有主軸，所述主軸依次貫穿上隔板以及下隔板且可在上隔板以及下隔板內轉動，所述上隔板與所述下隔板之間形成轉換間隙，所述主軸側壁且位于轉換間隙一側處設有半圓形結構的濾板，所述左腔室頂部連接有進水管，所述進水管一側連接有第一分水管，所述第一分水管一端與右腔室頂部連通，所述進水管上設有第一閥門，所述第一分水管上設有第二閥門，所述預處理箱與凈化箱之間通過輸水組件連通，所述凈化箱上分別設有投料組件以及攪拌組件。

優選的，所述輸水組件包括設于所述左腔室底部的輸水管，所述輸水管一端與水泵進水端連接，所述輸水管一側連接有第二分水管，所述第二分水管一端與右腔室底部連通，所述輸水管上設有第三閥門，所述第二分水管上設有第四閥門，所述水泵出水端設有與所述凈化箱連通的導水管。

優選的，所述投料組件包括設于所述設有凈化箱頂部的滑槽，所述滑槽內滑動設有進料管，所述進料管上端設有進料斗，所述進料斗內設有電動滾筒，所述電動滾筒側壁徑向布設多個擋料板，所述凈化箱側壁設有支板，所述支板側壁水平設置往復氣缸，所述往復氣缸伸縮端與所述進料斗側壁連接。

優選的，所述攪拌組件包括設于所述凈化箱內壁的一對支桿，一對所述支桿一端設有一對軸套，一對所述軸套之間轉動安裝有攪拌軸，所述凈化箱側壁設有第二電機，所述第二電機驅動端安裝有轉軸，所述轉軸一端貫穿凈化箱側壁且固定安裝有主齒輪，所述攪拌軸上設有與所述主齒輪嚙合的副齒輪，所述攪拌軸上沿長度方向均勻設有若干攪拌桿。

優選的，所述凈化箱上壁設有通孔，所述通孔內活動插裝有抽水管，所述凈化箱側壁設有豎板，所述豎板側壁設有限位套，所述抽水管貫穿設于所述限位套內，所述限位套側壁旋接有定位螺栓。

優選的，所述凈化箱底部設有排污管，所述排污管上設有排污閥門。

優選的，所述主齒輪以及副齒輪均為傘齒輪。

優選的，所述凈化箱側壁設有用于固定第二電機的支座。

優選的，所述上隔板與下隔板上均開設有供主軸穿過的軸孔。

優選的，所述濾板上下壁面分別與上隔板底部以及下隔板頂部滑動貼合。

有益效果

本發明公開了一種污水處理用凈化分離一體化處理設備，具備以下有益效果：本裝置結構緊湊，可通過上下隔板將預處理箱分隔成左右兩腔室，從而形成交替工作的過濾區域，主軸帶動濾板轉動，使濾板交替工作于兩個腔室內，且濾板在切換腔室時，其上部堆積的固體垃圾會被隔板刮落，從而避免固態垃圾的堆積影響過濾效率的問題，有效加快了污水處理的整體進度，進料組件的設置可使絮凝劑更為均勻地灑落至污水內，配合攪拌組件可使污水與絮凝劑充分結合，抽水管的高度可通過定位螺栓配合限位套進行調節，從而可滿足多種工況需求，給污水處理工藝帶來了方便。

（發明人：谷成國;崔鑫;楊彬;高旭;姜詩慧）
