公布日：2022.10.14
申請日：2022.05.31
分類號：B01D33/11(2006.01)I;B01D33/46(2006.01)I
摘要
本發明公開了一種農村污水處理用調節池，包括調節池本體，所述調節池本體內部設有污水腔，所述污水腔內部設有過濾機構，所述過濾機構內部安裝有污泥處理機構，所述過濾機構包括筒狀濾網，所述筒狀濾網一端固定連接有承載管，所述筒狀濾網另一端固定連接有第一驅動電機；本發明通過設置過濾機構和污泥處理機構，利用第一驅動電機帶動筒狀濾網轉動，改變污水與筒狀濾網之間的接觸位置，充分利用筒狀濾網上的濾孔進行過濾，轉動過程中的筒狀濾網將污泥截留在內部，排污螺旋轉動將污泥從筒狀濾網內部排出，從而能夠有效防止污泥堵住筒狀濾網，同時能夠自動對污泥進行處理，無需拆除筒狀濾網，有效提高使用的便捷性和過濾效率。
權利要求書

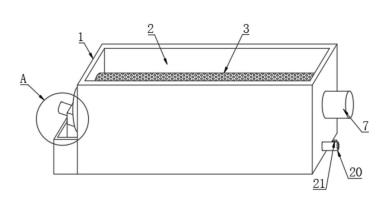

1.一種農村污水處理用調節池，包括調節池本體（1），其特征在于：所述調節池本體（1）內部設有污水腔（2），所述污水腔（2）內部設有過濾機構（3），所述過濾機構（3）內部安裝有污泥處理機構（4）；所述過濾機構（3）包括筒狀濾網（5），所述筒狀濾網（5）一端固定連接有承載管（6），所述筒狀濾網（5）另一端固定連接有第一驅動電機（7）；所述污泥處理機構（4）包括固定管（22），所述固定管（22）與承載管（6）之間安裝有旋轉接頭（8），所述固定管（22）端部固定連接有密封板（9），所述密封板（9）上固定連接有進水管（10）和排污架（11），所述排污架（11）傾斜設置在筒狀濾網（5）內部，且所述排污架（11）頂部開設有開槽（12），所述開槽（12）內部轉動連接有排污螺旋（13），所述排污螺旋（13）端部固定連接有第二驅動電機（14）。
2.根據權利要求1所述的一種農村污水處理用調節池，其特征在于：所述筒狀濾網（5）與污水腔（2）內壁轉動連接，所述筒狀濾網（5）通過旋轉接頭（8）與固定管（22）相連通。
3.根據權利要求1所述的一種農村污水處理用調節池，其特征在于：所述固定管（22）與調節池本體（1）固定連接，且所述密封板（9）設置在筒狀濾網（5）內側。
4.根據權利要求1所述的一種農村污水處理用調節池，其特征在于：所述排污架（11）一端伸入到筒狀濾網（5）內部，所述排污架（11）另一端伸出固定管（22），且所述排污架（11）的伸出端開設有排污口。
5.根據權利要求4所述的一種農村污水處理用調節池，其特征在于：所述排污口底部設有暫存箱（15），所述暫存箱（15）底端安裝有多個萬向輪。
6.根據權利要求1所述的一種農村污水處理用調節池，其特征在于：所述排污架（11）前后兩側均開設有活動槽（16），所述活動槽（16）內部滑動連接有刮板（17），所述刮板（17）端部固定連接有限位塊（18），所述刮板（17）與活動槽（16）內壁之間設有壓緊彈簧（19）。
7.根據權利要求1所述的一種農村污水處理用調節池，其特征在于：所述調節池本體（1）一端安裝有排水管（20），所述排水管（20）以及進水管（10）上均安裝有開關閥（21）。
發明內容
本發明的目的在于提供一種農村污水處理用調節池，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種農村污水處理用調節池，包括調節池本體，所述調節池本體內部設有污水腔，所述污水腔內部設有過濾機構，所述過濾機構內部安裝有污泥處理機構；所述過濾機構包括筒狀濾網，所述筒狀濾網一端固定連接有承載管，所述筒狀濾網另一端固定連接有第一驅動電機；所述污泥處理機構包括固定管，所述固定管與承載管之間安裝有旋轉接頭，所述固定管端部固定連接有密封板，所述密封板上固定連接有進水管和排污架，所述排污架傾斜設置在筒狀濾網內部，且所述排污架頂部開設有開槽，所述開槽內部轉動連接有排污螺旋，所述排污螺旋端部固定連接有第二驅動電機。
作為本技術方案的進一步優選的，所述筒狀濾網與污水腔內壁轉動連接，所述筒狀濾網通過旋轉接頭與固定管相連通。
作為本技術方案的進一步優選的，所述固定管與調節池本體固定連接，且所述密封板設置在筒狀濾網內側。
作為本技術方案的進一步優選的，所述排污架一端伸入到筒狀濾網內部，所述排污架另一端伸出固定管，且所述排污架的伸出端開設有排污口。
作為本技術方案的進一步優選的，所述排污口底部設有暫存箱，所述暫存箱底端安裝有多個萬向輪。
作為本技術方案的進一步優選的，所述排污架前后兩側均開設有活動槽，所述活動槽內部滑動連接有刮板，所述刮板端部固定連接有限位塊，所述刮板與活動槽內壁之間設有壓緊彈簧。
作為本技術方案的進一步優選的，所述調節池本體一端安裝有排水管，所述排水管以及進水管上均安裝有開關閥。
本發明提供了一種農村污水處理用調節池，具備以下有益效果：（1）本發明通過設置過濾機構和污泥處理機構，利用第一驅動電機帶動筒狀濾網轉動，從而能夠改變污水與筒狀濾網之間的接觸位置，充分利用筒狀濾網上的濾孔進行過濾，轉動過程中的筒狀濾網將污泥截留在內部，并落在排污架上的開槽中，第二驅動電機帶動排污螺旋轉動，將污泥從筒狀濾網內部排出，并由排污口排進暫存箱中，從而能夠有效防止污泥堵住筒狀濾網，同時能夠自動對污泥進行處理，無需拆除筒狀濾網，有效提高使用的便捷性和過濾效率。
（2）本發明通過設置刮板，通過壓緊彈簧將刮板緊貼在筒狀濾網表面，轉動狀態下的筒狀濾網與刮板之間形成相對移動，從而能夠通過刮板將粘在筒狀濾網上的污泥刮下，使其能夠落入排污架中進行排出，有效提高清潔效果和筒狀濾網的過濾效果。
（發明人：劉會平;凌建軍;張冬;喬利敏;閭雪嬌）
