公布日：2022.12.09

申請日：2022.09.05

分類號：C02F9/14(2006.01)I;C01B25/28(2006.01)I;C01C1/24(2006.01)I;C05G1/00(2006.01)I;C02F1/04(2006.01)N;C02F1/44(2006.01)N;

C02F1/463(2006.01)N;C02F1/467(2006.01)N;C02F1/52(2006.01)N;C02F1/66(2006.01)N;C02F3/30(2006.01)N;C02F3/28(2006.01)N

摘要

本發明涉及一種磷酸鐵鋰廢水的處理方法及系統，該方法是根據廢水成分特性及特定的組分含量狀態，調節PH至6‑7，采用電絮凝‑電芬頓‑電絮凝的前置工藝去除水中金屬元素，降低SS、降低COD，經過生化反應進一步降低COD并生成沼氣、將硝態氮轉為氮?dú)�、氨氮轉化為硝態氮并將硝化液回流，然后進入二沉池完成泥水分離，調節PH至8‑9，去除鐵、錳等金屬離子，最后經過沉淀、超濾和RO系統，產出淡水回車間重新利用。本發明使用的電絮凝‑電芬頓‑電絮凝的前置工藝，通過電絮凝沉降去除水中的金屬元素，同時通過電芬頓氧化有機物，去除部分COD，導致最終產水條件較適宜微生物生存。

權利要求書

1.一種磷酸鐵鋰廢水的處理方法，是根據廢水成分特性及特定的組分含量狀態，調節PH至6-7，采用電絮凝-電芬頓-電絮凝的前置工藝去除水中金屬元素，降低SS、降低COD，然后經過生化反應，進一步降低COD并生成沼氣、將硝態氮轉為氮?dú)狻�氨氮轉化為硝態氮并將硝化液回流，然后進入二沉池完成泥水分離，調節PH至8-9，去除鐵、錳等金屬離子，最后經過沉淀、超濾和RO系統，產出淡水回車間重新利用。

2.如權利要求1所述的磷酸鐵鋰廢水的處理方法，具體包括以下步驟：1）磷酸鐵鋰生產廢水經泵提升至調節池，調節PH至6-7；2）將廢水通入一級電解槽，添加絮凝劑，通過電流作用，使得電解槽鐵板中的鐵元素進入到廢水中，生成氫氧化鐵、氫氧化亞鐵，使得廢水中SS沉淀下來；3）一級電解槽的產水通入一級壓濾機去除沉淀，通入二級電解槽，添加h2o2,在電流作用下，產生自由基，通過電芬頓的超強氧化還原的作用下，去除COD；4）二級電解槽的產水通過二級壓濾機去除沉淀，通入三級電解槽，添加絮凝劑，在電絮凝的作用下，使得廢水中SS沉淀下來，通入三級壓濾機中過濾，沉淀中富含磷、氮元素，烘干后作為復合肥出售；5）通入生化反應裝置，進行厭氧-缺氧-好氧生化反應，降低SS含量，去除COD、氨氮；6）生化反應裝置產水進入二沉池，通過自然沉降、投加絮凝劑，使混合液澄清、污泥濃縮并將分離的污泥回流到生物處理段；7）二沉池產水經泵提升至混合反應池，加氨調節PH至8-9，將鐵、錳等重金屬元素作為氫氧化物沉淀下來；8）混合反應池出水進入超濾處理裝置，去除水體中微小懸浮物，然后進入RO系統；經過RO系統提濃濃縮的濃縮液電導達到130000-150000μs/cm，進入MVR機械蒸發可產出工業優等品硫酸銨及工業合格品磷酸二氫銨，RO系統所產生的純水循環利用。

3.如權利要求2所述的磷酸鐵鋰廢水的處理方法，其特征在于：所述步驟3）中：電芬頓反應停留時間不超過1小時。

4.如權利要求2所述的磷酸鐵鋰廢水的處理方法，其特征在于：所述步驟5）中生化反應過程為：51）通入一級UASB厭氧生化反應裝置，通過厭氧微生物的厭氧發酵作用，降低COD，生成沼氣，并收集出售；52）一級UASB厭氧生化反應裝置的產水若果COD仍較高，則進入二級UASB厭氧生化反應裝置，進一步進行厭氧發酵，降低COD，如果COD較低則進入缺氧生化裝置；53）二級UASB厭氧生化反應裝置的產水進入缺氧生化裝置，在溶解氧較低的情況下，進行反硝化作用，去除水中的硝態氮，并進一步去除COD；54）缺氧生化裝置產水進入到好氧生化反應裝置，在曝氣的條件下，硝化細菌在溶解氧充足的條件下，將水中氨氮轉化為硝態氮,并進一步降低COD，同時將硝化液回流進入缺氧生化裝置。

5.一種磷酸鐵鋰廢水的處理系統，其特征在于：所述處理系統包括：調節池，用于調節未處理磷酸鐵鋰廢水的pH值；電解槽，與調節池的出口相連，具有三級，包括依次設置的一級電絮凝電解槽、二級電芬頓電解、三級電絮凝電解槽；壓濾機，與電解槽的出口相連，具有與電解槽相匹配的三級，包括一級板框壓濾機，進口與一級電絮凝電解槽出口相連，出口與二級電芬頓電解進口相連；二級板框壓濾機，進口與二級電芬頓電解槽的出口相連，出口與三級電絮凝電解槽進口相連；三級板框壓濾機，與三級電絮凝電解槽的出口相連；生化反應裝置，進出口分別連接三級板框壓濾機和二沉池；二沉池，與生化反應裝置的好氧生化反應裝置產水出口相連；混合反應池，與二沉池出口相連；超濾系統，與混合反應池出口相連，包括依次連接的沙濾-超濾處理裝置、RO系統和MVR機械蒸發裝置。

6.如權利要求5所述的磷酸鐵鋰廢水的處理系統，其特征在于：所述生化反應裝置包括依次連接的厭氧生化反應裝置、缺氧生化反應裝置、好氧生化反應裝置；所述厭氧反應裝置與所述三級板框壓濾機的出口相連，具有串聯的兩級UASB厭氧生化反應裝置；所述好氧生化反應裝置包括產水出口和硝化回流出口；所述硝化回流出口連接所述缺氧生化反應裝置。

發明內容

本發明為了解決上述技術問題,而提供一種環保高效且能夠?qū)崿F(xiàn)廢水零排放的處置的磷酸鐵鋰廢水的處理方法及系統。。

本發明是通過以下技術方案實現的：上述的磷酸鐵鋰廢水的處理方法，是根據廢水成分特性及特定的組分含量狀態，調節PH至6-7，采用電絮凝-電芬頓-電絮凝的前置工藝去除水中金屬元素，降低SS、降低COD，然后經過生化反應，進一步降低COD并生成沼氣、將硝態氮轉為氮?dú)�、氨氮轉化為硝態氮并將硝化液回流，然后進入二沉池完成泥水分離，調節PH至8-9，去除鐵、錳等金屬離子，最后經過沉淀、超濾和RO系統，產出淡水回車間重新利用。

所述的磷酸鐵鋰廢水的處理方法，具體包括以下步驟：1）磷酸鐵鋰生產廢水經泵提升至調節池，調節PH至6-7；2）將廢水通入一級電解槽，添加絮凝劑，通過電流作用，使得電解槽鐵板中的鐵元素進入到廢水中，生成氫氧化鐵、氫氧化亞鐵，使得廢水中SS沉淀下來；3）一級電解槽的產水通入一級壓濾機去除沉淀，通入二級電解槽，添加h2o2,在電流作用下，產生自由基，通過電芬頓的超強氧化還原的作用下，去除COD；4）二級電解槽的產水通過二級壓濾機去除沉淀，通入三級電解槽，添加絮凝劑，在電絮凝的作用下，使得廢水中SS沉淀下來，通入三級壓濾機中過濾，沉淀中富含磷、氮元素，烘干后作為復合肥出售；5）通入生化反應裝置，進行厭氧-缺氧-好氧生化反應，降低SS含量，去除COD、氨氮；6）生化反應裝置產水進入二沉池，通過自然沉降、投加絮凝劑，使混合液澄清、污泥濃縮并將分離的污泥回流到生物處理段；7）二沉池產水經泵提升至混合反應池，加氨調節PH至8-9，將鐵、錳等重金屬元素作為氫氧化物沉淀下來；8）混合反應池出水進入超濾處理裝置，去除水體中微小懸浮物，然后進入RO系統；經過RO系統提濃濃縮的濃縮液達到130000-150000μs/cm，進入MVR機械蒸發可產出工業優等品硫酸銨及工業合格品磷酸二氫銨，RO系統所產生的純水循環利用。

所述的磷酸鐵鋰廢水的處理方法，其中：所述步驟3）中電芬頓反應停留時間不超過1小時。

所述的磷酸鐵鋰廢水的處理方法，其中：所述步驟5）中生化反應過程為：51）通入一級UASB厭氧生化反應裝置，通過厭氧微生物的厭氧發酵作用，降低COD，生成沼氣，并收集出售；52）一級UASB厭氧生化反應裝置的產水若果COD仍較高，則進入二級UASB厭氧生化反應裝置，進一步進行厭氧發酵，降低COD，如果COD較低則進入缺氧生化裝置；53）二級UASB厭氧生化反應裝置的產水進入缺氧生化裝置，在溶解氧較低的情況下，進行反硝化作用，去除水中的硝態氮，并進一步去除COD；54）缺氧生化裝置產水進入到好氧生化反應裝置，在曝氣的條件下，硝化細菌在溶解氧充足的條件下，將水中氨氮轉化為硝態氮,并進一步降低COD。同時將硝化液回流進入缺氧生化裝置。

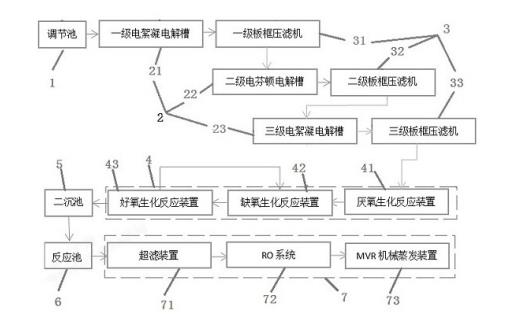

上述的磷酸鐵鋰廢水的處理系統，所述處理系統包括：調節池，用于調節未處理磷酸鐵鋰廢水的pH值；電解槽，與調節池的出口相連，具有三級，包括依次設置的一級電絮凝電解槽、二級電芬頓電解、三級電絮凝電解槽；壓濾機，與電解槽的出口相連，具有與電解槽相匹配的三級，包括一級板框壓濾機，進口與一級電絮凝電解槽出口相連，出口與二級電芬頓電解進口相連；二級板框壓濾機，進口與二級電芬頓電解槽的出口相連，出口與三級電絮凝電解槽進口相連；三級板框壓濾機，與三級電絮凝電解槽的出口相連；生化反應裝置，進出口分別連接三級板框壓濾機和二沉池；二沉池，與生化反應裝置的好氧生化反應裝置產水出口相連；混合反應池，與二沉池出口相連；超濾系統，與混合反應池出口相連，包括依次連接的沙濾-超濾處理裝置、RO系統和MVR機械蒸發裝置。

所述的磷酸鐵鋰廢水的處理系統，其中：所述生化反應裝置包括依次連接的厭氧生化反應裝置、缺氧生化反應裝置、好氧生化反應裝置；所述厭氧反應裝置與所述三級板框壓濾機的出口相連，具有串聯的兩級UASB厭氧生化反應裝置；所述好氧生化反應裝置包括產水出口和硝化回流出口；所述硝化回流出口連接所述缺氧生化反應裝置。

有益效果：

（1）由于磷酸鐵鋰廢水的特殊性，其含有大量包括鐵、鋰、錳在內的金屬元素，且葡萄糖含量較高，導致微生物難以生存，使用傳統生化處理氨氮、COD的方法，會導致微生物大量死亡，生化處理較差。本發明使用了電絮凝-電芬頓-電絮凝的前置工藝，通過電絮凝沉降去除水中的金屬元素，通過一級電解后，鋰含量由700ppm降低到20ppm，同時錳含量由20ppm降低到2ppm，鐵含量由1500ppm降低到23ppm。同時通過電芬頓氧化有機物，去除部分COD，導致最終產水條件較適宜微生物生存。

（2）已有的傳統化學芬頓處理手段，其在常溫常壓下，反應難以即時和充分，電芬頓工藝無需配制硫酸亞鐵溶液，節約水資源，節省藥劑成本；通過控制電壓或電流來控制溶液中亞鐵離子濃度，操作簡單，更容易自動化；處理效率更高，傳統芬頓停留時間一般控制在2小時，電芬頓中極板附近亞鐵離子高度富集，所以它有比傳統芬頓更高的反應推動力，本發明反應停留時間在0.8-1小時，極大提升了處理效率。

（發明人：李靜;魏福標;張正宇;吳創）
