公布日：2022.12.06
申請日：2022.08.09
分類號：B02C4/08(2006.01)I;B02C4/28(2006.01)I;B02C4/42(2006.01)I
摘要
本發明公開了一種農村污水處理用廢渣粉碎裝置，包括裝置外殼，所述裝置外殼內部的下端設置有排料口，所述排料口的下端設置有支撐架，所述限制環外部的一側設置有支撐環，兩個所述限制環的一側均設置有傳動齒槽，所述傳動齒槽外部的一側均設置有第一扇形齒輪，兩個所述限制環的內部均設置有傳動環其中一個所述傳動環的內部設置有一對第一粉碎棒，一對所述第一粉碎棒與其中一個所述傳動環之間通過連接桿轉動連接。通過傳動帶的傳動以及第一輸出電機的輸出下，可使得第一粉碎棒以連接桿為圓心轉動的同時以傳動環為圓心轉動，在轉動粉碎廢渣的同時可調整角度并使得廢渣應對不同的粉碎角度，由此可提高裝置的粉碎效果。
權利要求書

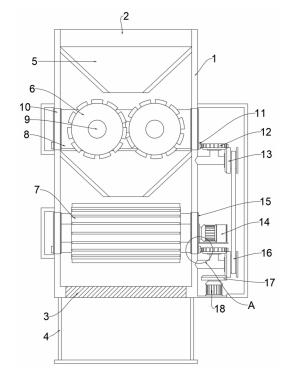

1.一種農村污水處理用廢渣粉碎裝置，包括裝置外殼（1），所述裝置外殼（1）內部的上端設置有入料口（2），所述裝置外殼（1）內部的下端設置有排料口（3），所述排料口（3）的下端設置有支撐架（4），且支撐架（4）的上端與裝置外殼（1）下端的兩側均固定連接，其特征在于：限制環（15），其設置于裝置外殼（1）外部的兩側，所述限制環（15）外部的一側設置有支撐環（10），且支撐環（10）與限制環（15）滑動連接，兩個所述限制環（15）的一側均設置有傳動齒槽（11），所述傳動齒槽（11）外部的一側均設置有第一扇形齒輪（12），且第一扇形齒輪（12）的外部與傳動齒槽（11）的外部嚙合連接。
2.根據權利要求1所述的一種農村污水處理用廢渣粉碎裝置，其特征在于：兩個所述限制環（15）的內部均設置有傳動環（8），且傳動環（8）與限制環（15）固定連接，其中一個所述傳動環（8）的內部設置有一對第一粉碎棒（6），一對所述第一粉碎棒（6）與其中一個所述傳動環（8）之間通過連接桿（9）轉動連接。
3.根據權利要求2所述的一種農村污水處理用廢渣粉碎裝置，其特征在于：其中另一個所述傳動環（8）的內部設置有一對第二粉碎棒（7），一對所述第二粉碎棒（7）與其中另一個所述傳動環（8）之間通過連接桿（9）轉動連接，所述第一粉碎棒（6）的上下兩端均設置有限制落料框（5），且限制落料框（5）與裝置外殼（1）固定連接。
4.根據權利要求1所述的一種農村污水處理用廢渣粉碎裝置，其特征在于：所述第一扇形齒輪（12）下端的一側設置有第二扇形齒輪（13），所述第二扇形齒輪（13）設置有兩個，兩個所述第二扇形齒輪（13）之間通過傳動帶（16）傳動連接，所述第二扇形齒輪（13）的一側與第一扇形齒輪（12）的下端嚙合連接。
5.根據權利要求4所述的一種農村污水處理用廢渣粉碎裝置，其特征在于：其中一個所述第二扇形齒輪（13）的一側設置有第三扇形齒輪（17），且第三扇形齒輪（17）與其中一個所述第二扇形齒輪（13）的一側嚙合連接，所述第三扇形齒輪（17）的下端設置有第二輸出電機（18），且第二輸出電機（18）的上端與第三扇形齒輪（17）的下端固定連接。
6.根據權利要求1所述的一種農村污水處理用廢渣粉碎裝置，其特征在于：所述裝置外殼（1）內部的前端設置有第一可視鋼化玻璃（19），所述第一可視鋼化玻璃（19）的一側設置有一對第二可視鋼化玻璃（20）。
發明內容
本發明的目的在于提供一種農村污水處理用廢渣粉碎裝置，以解決上述背景技術中提出的廢渣粉碎裝置粉碎效果較差的問題。
為實現上述目的，本發明提供如下技術方案：一種農村污水處理用廢渣粉碎裝置，包括裝置外殼，所述裝置外殼內部的上端設置有入料口，所述裝置外殼內部的下端設置有排料口，所述排料口的下端設置有支撐架，且支撐架的上端與裝置外殼下端的兩側均固定連接；限制環，其設置于裝置外殼外部的兩側，所述限制環外部的一側設置有支撐環，且支撐環與限制環滑動連接，兩個所述限制環的一側均設置有傳動齒槽，所述傳動齒槽外部的一側均設置有第一扇形齒輪，且第一扇形齒輪的外部與傳動齒槽的外部嚙合連接，所述支撐環內部的兩側均設置有環狀滑動軌，兩個所述環狀滑動軌之間設置有一對支撐桿。
優選的，兩個所述限制環的內部均設置有傳動環，且傳動環與限制環固定連接，其中一個所述傳動環的內部設置有一對第一粉碎棒，一對所述第一粉碎棒與其中一個所述傳動環之間通過連接桿轉動連接，所述連接桿的一端設置有第一輸出電機。
優選的，其中另一個所述傳動環的內部設置有一對第二粉碎棒，一對所述第二粉碎棒與其中另一個所述傳動環之間通過連接桿轉動連接，所述第一粉碎棒的上下兩端均設置有限制落料框，且限制落料框與裝置外殼固定連接。
優選的，所述第一扇形齒輪下端的一側設置有第二扇形齒輪，所述第二扇形齒輪設置有兩個，兩個所述第二扇形齒輪之間通過傳動帶傳動連接，所述第二扇形齒輪的一側與第一扇形齒輪的下端嚙合連接。
優選的，其中一個所述第二扇形齒輪的一側設置有第三扇形齒輪，且第三扇形齒輪與其中一個所述第二扇形齒輪的一側嚙合連接，所述第三扇形齒輪的下端設置有第二輸出電機，且第二輸出電機的上端與第三扇形齒輪的下端固定連接。
優選的，所述裝置外殼內部的前端設置有第一可視鋼化玻璃，所述第一可視鋼化玻璃的一側設置有一對第二可視鋼化玻璃。
與現有技術相比，本發明的有益效果是：1、本發明通過在裝置外殼內部的下端設置有一對第一粉碎棒，第一粉碎棒的下端設置有一對第二粉碎棒，第二粉碎棒和第一粉碎棒的外部均設置有傳動環，傳動環外部一側的下端設置有第一扇形齒輪，在實際實用過程中，通過傳動帶的傳動以及第一輸出電機的輸出下，可使得第一粉碎棒以連接桿為圓心轉動的同時以傳動環為圓心轉動，在轉動粉碎廢渣的同時可調整角度并使得廢渣應對不同的粉碎角度，由此可提高裝置的粉碎效果。
2、本發明通過在限制環外部一側的下端設置有傳動齒槽，傳動齒槽外部的一側設置有第一扇形齒輪，第一扇形齒輪一側的下端設置有第二扇形齒輪，兩個第二扇形齒輪外部的一側通過傳動帶傳動連接，在實際實用過程中，通過第二輸出電機的輸出并由第三扇形齒輪帶動其中一個第二扇形齒輪并通過傳動帶的傳動后可帶動其中另一個第二扇形齒輪轉動，通過嚙合連接并由傳動帶的傳動后可同時帶動一對第一粉碎棒和第二粉碎棒同時轉動，減少電機的數量以及電力的需求。
3、本發明通過在裝置外殼外部的前端設置有一對第一可視鋼化玻璃，第一可視鋼化玻璃的一側設置有一對第二可視鋼化玻璃，外部的使用者在裝置實際實用過程中，外部的碎末進入裝置內部時，經過不同的步驟時，外部的使用者可透過第一可視鋼化玻璃和第二可視鋼化玻璃之間觀察到內部的粉碎裝置以及傳動狀態，便于使用者調整實用方式以及工作狀態。
（發明人：劉會平;凌建軍;張冬;喬利敏;吳昊;閭雪嬌）
