公布日：2022.12.09

申請日：2022.10.10

分類號：C02F1/66(2006.01)I

摘要

本發明公開了一種硅膠生產用廢水循環回用裝置及其處理方法，涉及硅膠廢水處理技術領域，為解決現有工藝過濾后的沉淀物僅能通過填埋方式處理，整個工藝過程資源回用率低，耗水量大的問題。所述廢水循環收集供給機構包含有基座和儲液轉輪，所述儲液轉輪設置在基座的上方，且儲液轉輪前端和后端均通過轉輪支架與基座轉動連接，所述儲液轉輪內部的中心位置設置有排料腔，所述排料腔的四周設置有配酸室、配水室和中和室，所述排料腔、配酸室、配水室和中和室之間設置有隔板，所述配酸室、配水室和中和室與排料腔之間均安裝有防水電控閥。

權利要求書

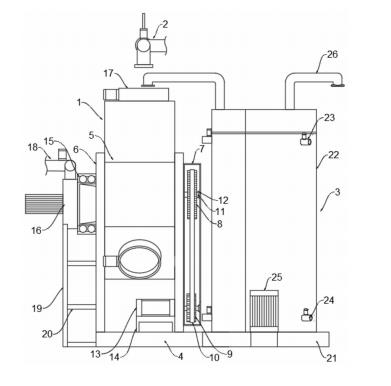

1.一種硅膠生產用廢水循環回用裝置，包括廢水循環收集供給機構(1)、供料總成(2)和配料機構(3)，所述供料總成(2)設置在廢水循環收集供給機構(1)的上端，所述配料機構(3)設置在廢水循環收集供給機構(1)的后端，其特征在于:所述廢水循環收集供給機構(1)包含有基座(4)和儲液轉輪(5)，所述儲液轉輪(5)前端和后端均通過轉輪支架(6)與基座(4)轉動連接，所述儲液轉輪(5)內部的中心位置設置有排料腔(28)，所述排料腔(28)的四周設置有配酸室(29)、配水室(30)和中和室(31)，且所述配酸室(29)、配水室(30)、中和室(31)與排料腔(28)之間均安裝有防水電控閥(37)，所述配酸室(29)、配水室(30)和中和室(31)的上端設置有電動閥門(17)，所述排料腔(28)的前端通過密封軸承接頭(15)安裝有排料泵(16)，所述排料泵(16)的出料口處通過排料接頭(27)安裝有排料總成(18)；所述配料機構(3)包含有驅動底座(21)和轉筒(22)，且轉筒(22)安裝在驅動底座(21)的上方。

2.根據權利要求1所述的一種硅膠生產用廢水循環回用裝置，其特征在于：所述配酸室(29)的后端安裝有硫酸濃度傳感器(36)，所述配水室(30)的后端安裝有溫度傳感器(34)，所述中和室(31)的后端安裝有PH值傳感器(35)。

3.根據權利要求2所述的一種硅膠生產用廢水循環回用裝置，其特征在于：還包括第一鏈輪(8)，該第一鏈輪(8)的輪軸與儲液轉輪(5)固定連接，并位于后端的所述轉輪支架(6)的外部；所述基座(4)的上端安裝第一步進電機(13)，所述第一步進電機(13)的輸出軸固定安裝有第二鏈輪(9)，且所述第一鏈輪(8)通過鏈帶(10)與第二鏈輪(9)傳動連接。

4.根據權利要求3所述的一種硅膠生產用廢水循環回用裝置，其特征在于：所述供料總成(2)和排料總成(18)均包含有連接管(38)、分流總管(39)、制膠管路(40)、酸泡管路(41)、洗滌管路(42)和撈膠管路(43)，所述連接管(38)設置在分流總管(39)中間位置的下端，所述制膠管路(40)、酸泡管路(41)、洗滌管路(42)和撈膠管路(43)等距均勻分布在分流總管(39)的外壁上，且制膠管路(40)、酸泡管路(41)、洗滌管路(42)和撈膠管路(43)與分流總管(39)的連接處安裝有電控閥(44)。

5.根據權利要求4所述的一種硅膠生產用廢水循環回用裝置，其特征在于：所述轉筒(22)的內部設置有熱水室(45)、稀硫酸室(46)和液堿室(47)，所述熱水室(45)、稀硫酸室(46)和液堿室(47)的上端均安裝有泵機支板(48)，所述泵機支板(48)的上端安裝有三個計量泵(50)，且三個計量泵(50)的進料口通過導料管分別延伸至熱水室(45)、稀硫酸室(46)和液堿室(47)的內部，所述計量泵(50)的進料口延伸至轉筒(22)的外部，并安裝有排料管(26)。

6.根據權利要求5所述的一種硅膠生產用廢水循環回用裝置，其特征在于：所述熱水室(45)、稀硫酸室(46)和液堿室(47)外壁的上端均安裝有進料閥(23)，所述熱水室(45)、稀硫酸室(46)和液堿室(47)外壁的下端均安裝有排料閥(24)，三個所述計量泵(50)的后端均設置有液位傳感器(49)，且三個液位傳感器(49)的檢測端分別延伸至熱水室(45)、稀硫酸室(46)和液堿室(47)的內部。

7.根據權利要求6所述的一種硅膠生產用廢水循環回用裝置，其特征在于：所述熱水室(45)的內壁上安裝有換熱器(51)，所述配水室(30)的內壁上設置有保溫層(33)。

8.根據權利要求7所述的一種硅膠生產用廢水循環回用裝置，其特征在于：所述驅動底座(21)的內部可轉動地安裝有從動齒盤(52)，且從動齒盤(52)的盤軸與轉筒(22)的底面固定連接，所述驅動底座(21)一端的上方安裝有第二步進電機(25)，所述第二步進電機(25)的輸出軸延伸至驅動底座(21)的內部，并固定安裝有主動齒盤(53)；所述第二步進電機(25)的輸出軸通過主動齒盤(53)與從動齒盤(52)傳動連接。

9.一種硅膠生產用廢水循環回用裝置的處理方法，其特征在于，使用結構如權利要求8所述的一種硅膠生產用廢水循環回用裝置，該處理方法包括以下步驟：步驟一：利用第一步進電機(13)以及鏈輪傳動機構驅動廢水循環收集供給機構(1)上的儲液轉輪(5)旋轉，使配水室(30)朝向上方，并驅動配水室(30)上的電動閥門(17)開啟；步驟二：供料總成(2)上的制膠管路(40)、酸泡管路(41)以及洗滌管路(42)電控閥(44)關閉，僅開啟撈膠管路(43)，由撈膠管路(43)系統上的泵機將適量撈膠水輸送至配水室(30)內，完畢后第二步進電機(25)依靠齒盤結構驅動轉筒(22)旋轉，使熱水室(45)的排料管(26)位于配水室(30)上方，利用計量泵(50)向配水室(30)內的撈膠水注入熱水，并由配水室(30)內的溫度傳感器(34)對水溫進行檢測，待水溫到達50-55攝氏度后，停止加入熱水，并關閉配水室(30)上的電動閥門(17)，由第一步進電機(13)驅動儲液轉輪(5)旋轉，使中和室(31)朝向上方，并開啟中和室(31)上方的電動閥門(17)；步驟三：供料總成(2)上的酸泡管路(41)、撈膠管路(43)電控閥(44)關閉，開啟制膠管路(40)和洗滌管路(42)，由制膠管路(40)和洗滌管路(42)系統中的泵機將適量制膠廢水和洗滌廢水輸送進中和室(31)內，完畢后第二步進電機(25)驅動轉筒(22)旋轉，使液堿室(47)的排料管(26)位于中和室(31)上方，利用計量泵(50)向中和室(31)內添加液堿，中和洗滌廢水酸性，待PH值傳感器(35)檢測值到達7后，停止添加，并關閉中和室(31)上的電動閥門(17)，由第一步進電機(13)驅動儲液轉輪(5)旋轉，使配酸室(29)朝向上方，并開啟配酸室(29)上方的電動閥門(17)；步驟四：供料總成(2)上的制膠管路(40)、洗滌管路(42)和撈膠管路(43)關閉，僅開啟酸泡管路(41)，由酸泡管路(41)系統中的泵機將適量酸泡廢液注入到配酸室(29)中，完畢后第二步進電機(25)驅動轉筒(22)旋轉，使稀硫酸室(46)的排料管(26)位于配酸室(29)上方，利用計量泵(50)向配酸室(29)內添加稀硫酸，使質量濃度到達3-4.5％，停止加液，并關閉配酸室(29)的電動閥門(17)，由第一步進電機(13)驅動儲液轉輪(5)旋轉再次使配水室(30)朝上；步驟五：經過旋轉后，配水室(30)內的撈膠水與熱水混合，此時配水室(30)底部的防水電控閥(37)開啟，使混合液進入排料腔(28)，通過排料腔(28)前端的排料泵(16)配合排料總成(18)上的洗滌管路(42)，將撈膠水與熱水的混合液作為洗滌液回用于硅膠洗滌流程；步驟六：由第一步進電機(13)驅動儲液轉輪(5)旋轉，使中和室(31)朝上，經旋轉作用，內部的制膠廢水、洗滌廢水以及液堿混合為中性液體，此時中和室(31)底部的防水電控閥(37)開啟，使混合液進入排料腔(28)，通過排料腔(28)前端的排料泵(16)配合排料總成(18)上的制膠管路(40)，將混合后的中性液體作為回用水供以制膠；步驟七：由第一步進電機(13)驅動儲液轉輪(5)旋轉，使配酸室(29)朝上，經旋轉作用，內部酸泡廢水在添加稀硫酸后，濃度重新回到酸泡標準，此時配酸室(29)底部的防水電控閥(37)開啟，使溶液進入排料腔(28)，通過排料腔(28)前端的排料泵(16)配合排料總成(18)上的酸泡管路(41)，將溶液重新供給酸泡流程使用，如此往復，實現硅膠生產各環節廢水的循環處理。

發明內容

本發明的目的在于提供一種硅膠生產用廢水循環回用裝置及其處理方法，以解決上述背景技術中提出的現有工藝過濾后的沉淀物僅能通過填埋方式處理，整個工藝過程資源回用率低，耗水量大的問題。

為實現上述目的，本發明提供如下技術方案：一種硅膠生產用廢水循環回用裝置，包括廢水循環收集供給機構、供料總成和配料機構，所述供料總成設置在廢水循環收集供給機構的上端，所述配料機構設置在廢水循環收集供給機構的后端:

所述廢水循環收集供給機構包含有基座和儲液轉輪，所述儲液轉輪設置在基座的上方，且儲液轉輪前端和后端均通過轉輪支架與基座轉動連接，所述儲液轉輪內部的中心位置設置有排料腔，所述排料腔的四周設置有配酸室、配水室和中和室，所述排料腔、配酸室、配水室和中和室之間設置有隔板，所述配酸室、配水室和中和室與排料腔之間均安裝有防水電控閥，所述配酸室、配水室和中和室的上端設置有電動閥門，所述排料腔的前端安裝有密封軸承接頭，所述密封軸承接頭的一端安裝有排料泵，所述排料泵的出料口處安裝有排料接頭，所述排料泵的出料口處安裝有排料總成，所述排料泵的下端安裝有支撐架，所述支撐架與轉輪支架之間通過多個加固板連接；

所述配料機構包含有驅動底座和轉筒，且轉筒安裝在驅動底座的上方。

優選的，所述配酸室的后端安裝有硫酸濃度傳感器，硫酸濃度傳感器的檢測端貫穿并延伸至配酸室的內部，且與配酸室密封連接，所述配水室的后端安裝有溫度傳感器，溫度傳感器的檢測端貫穿并延伸至配水室的內部，且與配水室密封連接，所述中和室的后端安裝有PH值傳感器，PH值傳感器檢測端貫穿并延伸至中和室的內部，且與中和室密封連接。

優選的，后端所述轉輪支架的外部安裝有傳動罩，所述傳動罩內部的上方安裝有第一鏈輪，且第一鏈輪的輪軸與儲液轉輪固定連接，所述基座的上端安裝有電機臺，所述電機臺的上端安裝有第一步進電機，所述第一步進電機的輸出軸貫穿并延伸至傳動罩的內部，且安裝有第二鏈輪，所述第一鏈輪通過鏈帶與第二鏈輪傳動連接。

優選的，所述第一鏈輪和第二鏈輪的一側均安裝有穩定桿，所述穩定桿的一端通過軸承與傳動罩轉動連接。

優選的，所述供料總成和排料總成均包含有連接管、分流總管、制膠管路、酸泡管路、洗滌管路和撈膠管路，所述連接管設置在分流總管中間位置的下端，所述制膠管路、酸泡管路、洗滌管路和撈膠管路等距均勻分布在分流總管的外壁上，且制膠管路、酸泡管路、洗滌管路和撈膠管路與分流總管的連接處安裝有電控閥。

優選的，所述轉筒的內部設置有熱水室、稀硫酸室和液堿室，所述熱水室、稀硫酸室和液堿室的上端均安裝有泵機支板，所述泵機支板的上端安裝有計量泵，計量泵設置有三個，且三個計量泵的進料口通過導料管分別延伸至熱水室、稀硫酸室和液堿室的內部，所述計量泵的進料口貫穿并延伸至轉筒的外部，且安裝有排料管。

優選的，所述熱水室、稀硫酸室和液堿室外壁的上端均安裝有進料閥，所述熱水室、稀硫酸室和液堿室外壁的下端均安裝有排料閥，三個所述計量泵的后端均設置有液位傳感器，且三個液位傳感器的檢測端分別貫穿并延伸至熱水室、稀硫酸室和液堿室的內部。

優選的，所述熱水室的內壁上安裝有換熱器，所述配水室的內壁上設置有保溫層。

優選的，所述驅動底座的內部可轉動地安裝有從動齒盤，且從動齒盤的盤軸與轉筒的底面固定連接，所述驅動底座一端的上方安裝有第二步進電機，所述第二步進電機的輸出軸貫穿并延伸至驅動底座的內部，且安裝有主動齒盤，所述第二步進電機的輸出軸通過主動齒盤與從動齒盤傳動連接。

優選的，一種硅膠生產用廢水循環回用裝置的處理方法，包括以下步驟：

步驟一：利用第一步進電機以及鏈輪傳動機構驅動廢水循環收集供給機構上的儲液轉輪旋轉，使配水室朝向上方，并驅動配水室上的電動閥門開啟；

步驟二：供料總成上的制膠管路、酸泡管路以及洗滌管路電控閥關閉，僅開啟撈膠管路，由撈膠管路系統上的泵機將適量撈膠水輸送至配水室內，完畢后第二步進電機依靠齒盤結構驅動轉筒旋轉，使熱水室的排料管位于配水室上方，利用計量泵向配水室內的撈膠水注入熱水，并由配水室內的溫度傳感器對水溫進行檢測，待水溫到達50-55攝氏度后，停止加入熱水，并關閉配水室上的電動閥門，由第一步進電機驅動儲液轉輪旋轉，使中和室朝向上方，并開啟中和室上方的電動閥門；

步驟三：供料總成上的酸泡管路、撈膠管路電控閥關閉，開啟制膠管路和洗滌管路，由制膠管路和洗滌管路系統中的泵機將適量制膠廢水和洗滌廢水輸送進中和室內，完畢后第二步進電機驅動轉筒旋轉，使液堿室的排料管位于中和室上方，利用計量泵向中和室內添加液堿，中和洗滌廢水酸性，待PH值傳感器檢測值到達7后，停止添加，并關閉中和室上的電動閥門，由第一步進電機驅動儲液轉輪旋轉，使配酸室朝向上方，并開啟配酸室上方的電動閥門；

步驟四：供料總成上的制膠管路、洗滌管路和撈膠管路關閉，僅開啟酸泡管路，由酸泡管路系統中的泵機將適量酸泡廢液注入到配酸室中，完畢后第二步進電機驅動轉筒旋轉，使稀硫酸室的排料管位于配酸室上方，利用計量泵向配酸室內添加稀硫酸，使質量濃度到達3-4.5％，停止加液，并關閉配酸室的電動閥門，由第一步進電機驅動儲液轉輪旋轉再次使配水室朝上；

步驟五：經過旋轉后，配水室內的撈膠水與熱水混合，此時配水室底部的防水電控閥開啟，使混合液進入排料腔，通過排料腔前端的排料泵配合排料總成上的洗滌管路，將撈膠水與熱水的混合液作為洗滌液回用于硅膠洗滌流程；

步驟六：由第一步進電機驅動儲液轉輪旋轉，使中和室朝上，經旋轉作用，內部的制膠廢水、洗滌廢水以及液堿混合為中性液體，此時中和室底部的防水電控閥開啟，使混合液進入排料腔，通過排料腔前端的排料泵配合排料總成上的制膠管路，將混合后的中性液體作為回用水供以制膠；

步驟七：由第一步進電機驅動儲液轉輪旋轉，使配酸室朝上，經旋轉作用，內部酸泡廢水在添加稀硫酸后，濃度重新回到酸泡標準，此時配酸室底部的防水電控閥開啟，使溶液進入排料腔，通過排料腔前端的排料泵配合排料總成上的酸泡管路，將溶液重新供給酸泡流程使用，如此往復，實現硅膠生產各環節廢水的循環處理。

與現有技術相比，本發明的有益效果是：

1、本發明通過設置廢水循環收集供給機構以及配料機構，其中，廢水循環收集供給機構主要為一個可旋轉的儲液轉輪，內含配水室、中和室和配酸室，而配料機構主要為轉筒結構，內含熱水室，稀硫酸室和液堿室，在處理過程中，當配水室轉動至上方，可由撈膠管路系統上的泵機將適量撈膠水輸送至配水室內，之后由配料機構上的熱水室，向配水室內的撈膠水注入熱水，待水溫到達50-55攝氏度后，停止加入熱水，撈膠水與熱水的混合液可作為洗滌液回用于硅膠洗滌流程；當中和室轉動至上方，則由制膠管路和洗滌管路系統中的泵機將適量制膠廢水和洗滌廢水輸送進中和室內，之后利用配料機構上的液堿室，向中和室內添加液堿，中和洗滌廢水酸性，待PH值到達后，停止添加，混合后的中性液體可作為回用水供以制膠；當配酸室轉動至上方時，由酸泡管路系統中的泵機將適量酸泡廢液注入到配酸室中，之后由配料機構的稀硫酸室，向配酸室內添加稀硫酸，使質量濃度到達3-4.5％，停止加液，重新配濃后的溶液可重新供給酸泡流程使用，如此往復，實現硅膠生產各環節廢水的循環處理，解決了現有工藝過濾后的沉淀物僅能通過填埋方式處理，整個工藝過程資源回用率低，耗水量大的問題。

2、本發明的硅膠生產廢水回用循環處理裝置由廢水循環收集供給機構、配料機構、供料總成和排料總成構成，結構間高度集成，依靠轉輪式結構，對不同階段的回用廢水進行高效處理，靈活性高。

（發明人：趙曉彬;陳衛群;許亦祥;盧彬）
