公布日：2022.12.13
申請日：2022.10.26
分類號：C02F9/06(2006.01)I;F23G7/04(2006.01)I
摘要
本發明公開了一種低成本的蘭炭廢水處理系統及方法，隔油沉淀池的出水口與調節池的進水口連接，調節池提升泵的進水口與調節池的出水口連接，調節池提升泵的出水口與油類物質過濾器的進水口連接，油類物質過濾器的出水口與中間水池的進水口連接，中間水池的出水口與復合電催化氧化裝置的進水口連接，復合電催化氧化裝置的出水口與混凝沉淀池的進水口連接，混凝沉淀池的出水口與清水池的進水口連接；隔油沉淀池和混凝沉淀池的排泥口排泥管道連接污泥濃縮池的污泥入口。本發明能夠以較低成本高效處理蘭炭廢水，廢水經預處理后，降低污染物質含量，然后返回炭化爐進行焚燒處理。
權利要求書
1.一種低成本的蘭炭廢水處理系統，其特征在于，包括隔油沉淀池、調節池、調節池提升泵、油類物質過濾器、中間水池、復合電催化氧化裝置、混凝沉淀池、清水池和污泥濃縮池，隔油沉淀池的出水口與調節池的進水口連接，調節池提升泵的進水口與調節池的出水口連接，調節池提升泵的出水口與油類物質過濾器的進水口連接，油類物質過濾器的出水口與中間水池的進水口連接，中間水池的出水口與復合電催化氧化裝置的進水口連接，復合電催化氧化裝置的出水口與混凝沉淀池的進水口連接，混凝沉淀池的出水口與清水池的進水口連接；隔油沉淀池和混凝沉淀池的排泥口排泥管道連接污泥濃縮池的污泥入口。
2.根據權利要求1所述的一種低成本的蘭炭廢水處理系統，其特征在于，所述油類物質過濾器采用陶瓷膜過濾器。
3.根據權利要求2所述的一種低成本的蘭炭廢水處理系統，其特征在于，還包括反洗泵，反洗泵的入口與中間水池的出水口連通，反洗泵的出口與陶瓷膜過濾器的反洗進水口連接，陶瓷膜過濾器的反洗出水口接入隔油沉淀池。
4.根據權利要求1所述的一種低成本的蘭炭廢水處理系統，其特征在于，污泥濃縮池采用豎流式沉淀池。
5.根據權利要求4所述的一種低成本的蘭炭廢水處理系統，其特征在于，污泥濃縮池的上部具有溢流堰、底部設有污泥出口，溢流堰出水口連接隔油沉淀池的進口管道；混凝沉淀池采用斜板沉淀池。
6.根據權利要求1所述的一種低成本的蘭炭廢水處理系統，其特征在于，還包括污泥脫水機和污泥提升泵，污泥提升泵的入口與污泥濃縮池的污泥出口連接，污泥提升泵的出口接入污泥脫水機。
7.根據權利要求1所述的一種低成本的蘭炭廢水處理系統，其特征在于，還包括清水池提升泵，清水池提升泵的入口與清水池連接，清水池的出口能夠與炭化爐的噴淋裝置進口連接。
8.根據權利要求1所述的一種低成本的蘭炭廢水處理系統，其特征在于，隔油沉淀池的上部浮渣出口連接污泥濃縮池的污泥入口。
9.一種低成本的蘭炭廢水處理方法，其特征在于，該方法采用權利要求1-8任意一項所述的低成本的蘭炭廢水處理系統進行，該方法包括如下過程：隔油處理：原水進入隔油沉淀池，向隔油沉淀池添加藥劑，對原水進行破乳、混凝沉淀處理，隔油沉淀池的上部浮渣和底部污泥進入污泥濃縮池；隔油沉淀池中的液體流入調節池進行處理，調節池提升泵將調節池內的液體增壓后送入油類物質過濾器，去除液體中殘留的油類物質，油類物質過濾器的出水流入中間水池；化學氧化處理：中間水池的出水流入復合電催化氧化裝置，復合電催化氧化裝置添加酸液調節pH至酸性，再添加藥劑，將流經復合電催化氧化裝置的液體中的有機物、苯酚氧化為二氧化碳和水，氨氮氧化為氮氣；復合電催化氧化裝置出水進入混凝沉淀池，混凝沉淀池中添加堿液調節pH至中性，污水在混凝沉淀池進行沉淀處理，去除污水中的懸浮物；混凝沉淀池中的清水流入清水池，混凝沉淀池得底部污水接至污泥濃縮池。
10.根據權利要求9所述的一種低成本的蘭炭廢水處理方法，其特征在于，所述的低成本的蘭炭廢水處理系統還包括反洗泵，反洗泵的入口與中間水池的出水口連通，反洗泵的出口與陶瓷膜過濾器的反洗進水口連接，陶瓷膜過濾器的反洗出水口接入隔油沉淀池；根據運行情況，利用反洗泵對陶瓷膜過濾器的污染物質進行反沖洗，反沖洗的水再里進入隔油沉淀池再次處理。
發明內容
為解決現有技術中存在的問題，本發明提供了一種低成本的蘭炭廢水處理系統及方法，本發明能夠以較低成本高效處理蘭炭廢水，廢水經預處理后，降低污染物質含量，然后返回炭化爐進行焚燒處理。
本發明的技術方案為：

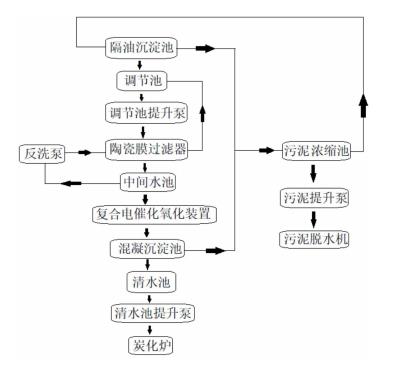

一種低成本的蘭炭廢水處理系統，包括隔油沉淀池、調節池、調節池提升泵、油類物質過濾器、中間水池、復合電催化氧化裝置、混凝沉淀池、清水池和污泥濃縮池，隔油沉淀池的出水口與調節池的進水口連接，調節池提升泵的進水口與調節池的出水口連接，調節池提升泵的出水口與油類物質過濾器的進水口連接，油類物質過濾器的出水口與中間水池的進水口連接，中間水池的出水口與復合電催化氧化裝置的進水口連接，復合電催化氧化裝置的出水口與混凝沉淀池的進水口連接，混凝沉淀池的出水口與清水池的進水口連接；隔油沉淀池和混凝沉淀池的排泥口排泥管道連接污泥濃縮池的污泥入口。
優選的，所述油類物質過濾器采用陶瓷膜過濾器。
優選的，本發明低成本的蘭炭廢水處理系統還包括反洗泵，反洗泵的入口與中間水池的出水口連通，反洗泵的出口與陶瓷膜過濾器的反洗進水口連接，陶瓷膜過濾器的反洗出水口接入隔油沉淀池。
優選的，污泥濃縮池采用豎流式沉淀池。
優選的，污泥濃縮池的上部具有溢流堰、底部設有污泥出口，溢流堰出水口連接隔油沉淀池的進口管道；
混凝沉淀池采用斜板沉淀池。
優選的，本發明低成本的蘭炭廢水處理系統還包括污泥脫水機和污泥提升泵，污泥提升泵的入口與污泥濃縮池的污泥出口連接，污泥提升泵的出口接入污泥脫水機。
優選的，本發明低成本的蘭炭廢水處理系統還包括清水池提升泵，清水池提升泵的入口與清水池連接，清水池的出口能夠與炭化爐的噴淋裝置進口連接。
優選的，隔油沉淀池的上部浮渣出口連接污泥濃縮池的污泥入口。
本發明還提供了一種低成本的蘭炭廢水處理方法，該方法采用本發明如上所述的低成本的蘭炭廢水處理系統進行，該方法包括如下過程：
隔油處理：原水進入隔油沉淀池，向隔油沉淀池添加藥劑，對原水進行破乳、混凝沉淀處理，隔油沉淀池的上部浮渣和底部污泥進入污泥濃縮池；隔油沉淀池中的液體流入調節池進行處理，調節池提升泵將調節池內的液體增壓后送入油類物質過濾器，去除液體中殘留的油類物質，油類物質過濾器的出水流入中間水池；
化學氧化處理：中間水池的出水流入復合電催化氧化裝置，復合電催化氧化裝置添加酸液調節pH至酸性，再添加藥劑，將流經復合電催化氧化裝置的液體中的有機物、苯酚氧化為二氧化碳和水，氨氮氧化為氮氣；復合電催化氧化裝置出水進入混凝沉淀池，混凝沉淀池中添加堿液調節pH至中性，污水在混凝沉淀池進行沉淀處理，去除污水中的懸浮物；混凝沉淀池中的清水流入清水池，混凝沉淀池得底部污水接至污泥濃縮池。
優選的，所述的低成本的蘭炭廢水處理系統還包括反洗泵，反洗泵的入口與中間水池的出水口連通，反洗泵的出口與陶瓷膜過濾器的反洗進水口連接，陶瓷膜過濾器的反洗出水口接入隔油沉淀池；
根據運行情況，利用反洗泵對陶瓷膜過濾器的污染物質進行反沖洗，反沖洗的水再里進入隔油沉淀池再次處理。
本發明具有如下有益效果：
本發明根據蘭炭廢水污染物濃度高，處理成本高的特點，設計低成本高效的蘭炭廢水處理系統。常規蘭炭廢水處理采用隔油、蒸氨、脫酚、生化處理方式，工藝流程長、投資運營成本高、運營出水參數不穩定。而本發明設計工藝流程短，不需要蒸氨脫酚和生化處理，僅通過隔油沉淀池去除水中的重油、部分分散油和懸浮物，再通過油類物質過濾器去除水中的分散油和乳化油以及溶解油，然后廢水進入復合電催化氧化設施去除水中的氨氮、氰化物和COD等污染物，最后進蘭炭焚燒爐，達到廢水達標排放，因此投資運營成本低。本發明處理的出水可進入焚燒爐焚燒，去除殘余的污染物質。由于濕法熄焦造成污染物轉移，根據環保要求，焦化企業需改變熄焦方式為干法熄焦，因此本發明適應環保要求，解決蘭炭企業污水處理難的問題。本發明污水采用隔油沉淀和復合電催化氧化設施，對油類、COD、NH3-N、酚等污染物質處理效率高，出水再經焚燒處理，不影響蘭炭的品質，且不增加炭化爐氣體處理成本。
（發明人：陳娟娟;何川;趙雷;董永波;胥俊琪;劉戰剛）
