公布日：2022.12.20
申請日：2022.09.29
分類號：B01D21/04(2006.01)I;B01D21/24(2006.01)I;B01D21/00(2006.01)I;C02F11/122(2019.01)I;C02F103/16(2006.01)N;C02F101/20(2006.01)N
摘要
本發明公開了一種電鍍重金屬廢水零排放回用處理工藝及裝置，包括沉淀池，所述沉淀池的一側設有安裝槽，安裝槽中安裝有收卷機構，收卷機構中盤繞設有阻擋網，阻擋網一端安裝有拉板，沉淀池遠離安裝槽的一側設有出料口，出料口設有擋板，出料口的外側安裝有排料機構，沉淀池位于安裝槽的上方一左一右設置縱板，縱板之間安裝有多根橫桿，沉淀池位于安裝槽的下方設有刮板。本發明結構簡單，通過向下移動的阻擋往能擠壓沉淀物，使沉淀物中的廢水滲透過濾膜排出，大大的降低了含水量，避免了后續的脫水處理，而通過刮板能從左向右一次性的將底部的沉淀物全部的除去，大大的增加了效率，避免了因殘留而造成的堆積。
權利要求書

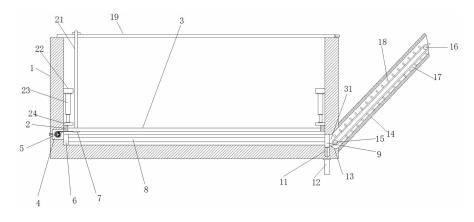

1.一種電鍍重金屬廢水零排放回用處理裝置，其特征在于：包括沉淀池(1)，所述沉淀池(1)的一側設有安裝槽，安裝槽中安裝有收卷機構，收卷機構中盤繞設有阻擋網(25)，阻擋網(25)一端安裝有拉板(7)，沉淀池(1)遠離安裝槽的一側設有出料口(31)，出料口(31)中設有將出料口密封的擋板(9)，出料口(31)的外側安裝有排料機構，沉淀池(1)位于安裝槽的上方一左一右設置縱板(2)，縱板(2)之間安裝有多根橫桿(3)，阻擋網(25)延伸至橫桿的下方，沉淀池(1)位于安裝槽的下方設有刮板(6)，刮板(6)的底面與沉淀池(1)的底面抵觸。
2.根據權利要求1所述的電鍍重金屬廢水零排放回用處理裝置，其特征在于：沉淀池(1)長度方向的開口端面上均安裝有第一電動滑臺(19)，第一電動滑臺(19)的移動平臺上均安裝有連接桿(21)，連接桿(21)下端均彎曲延伸至沉淀池(1)中，并均安裝于拉板(7)的頂面上。
3.根據權利要求1所述的電鍍重金屬廢水零排放回用處理裝置，其特征在于：沉淀池(1)位于刮板(6)的兩端均橫向設有凹槽，凹槽中均安裝有第二電動滑臺(8)，第二電動滑臺(8)的移動平臺均安裝于刮板(6)的端面上。
4.根據權利要求1所述的電鍍重金屬廢水零排放回用處理裝置，其特征在于：收卷機構包括殼體(4)、軸桿(5)、第一軸承和防水電機(27)，殼體(4)設置于安裝槽中，軸桿(5)設置于殼體(4)的內部，殼體(4)的一側面上軸向設有條形口，阻擋網(25)另一端穿過條形口盤繞設置于軸桿(5)上，第一軸承嵌入式安裝于殼體(4)內部的一端面上，殼體(4)的另一端面上設有第一軸孔，軸桿(5)一端安裝于第一軸承的內圈中，防水電機(27)安裝于殼體(4)的端面上，防水電機(27)的轉軸穿過第一軸孔延伸至殼體(4)內部，并通過聯軸器與軸桿(5)的另一端固定連接。
5.根據權利要求1所述的電鍍重金屬廢水零排放回用處理裝置，其特征在于：排料機構包括排料管(14)、伺服電機(26)、主動輥(16)、從動輥(15)和輸送帶(17)，排料管(14)一端傾斜安裝于出料口(31)的外側，從動輥(15)和主動輥(16)一上一下設置于排料管(14)的內部，輸送帶(17)安裝于從動輥和主動輥的外部，輸送帶(17)的外圈面上凸出形成多個輸送平臺(18)，多個輸送平臺(18)呈環形結構均勻分布，排料管(14)的內壁面正對于主動輥及從動輥的端面處均嵌入式安裝有第二軸承，從動輥(15)和主動輥(16)的兩端均安裝于第二軸承的內圈中，伺服電機(26)安裝于排料管(14)的一側面上，排料管(14)正對于伺服電機的轉軸處設有第二軸孔，伺服電機(26)的轉軸穿過第二軸孔與主動輥的一端固定連接，出料口(31)的底面形成弧形結構的集料槽(13)，從動輥和輸送帶下方均延伸至集料槽中。
6.根據權利要求1所述的電鍍重金屬廢水零排放回用處理裝置，其特征在于：出料口(31)的底面上還設有避讓槽(11)，擋板(9)下端插入避讓槽(11)中，沉淀池(1)的底面正對于避讓槽處安裝有第一液壓缸(12)，第一液壓缸(12)的活塞桿延伸至避讓槽中，并安裝于擋板(9)的底面上。
7.根據權利要求1所述的電鍍重金屬廢水零排放回用處理裝置，其特征在于：縱板(2)的頂面上均安裝有多塊第一固定板(24)，第一固定板(24)上方均設有第二固定板(22)，第二固定板(22)的一端均安裝于沉淀池的內壁面上，第二固定板(22)和第一固定板(24)之間均安裝有第二液壓缸(23)。
8.根據權利要求1所述的電鍍重金屬廢水零排放回用處理裝置，其特征在于：阻擋網(25)由金屬網(28)和過濾膜(29)組成，過濾膜(29)安裝于金屬網(28)的底面上。
9.一種電鍍重金屬廢水零排放回用處理工藝，其特征在于：包括以下步驟：S1：電鍍廢水進入沉淀池中進出沉淀處理，電鍍廢水中的重金屬固體沉淀至沉淀池的底部；S2：通過收卷機構及第一電動滑臺向外拉出阻擋網，使阻擋網覆蓋在沉淀物的上方；S3：通過第二液壓缸向下擠壓縱板和橫桿，橫桿則下壓阻擋網及沉淀物，將沉淀物內部的廢水?dāng)D出；S4：通過刮板將擠出廢水的沉淀物從左向右推入排料機構中，并通過排料機構排出。
發明內容
本發明所要解決的技術問題是提供一種電鍍重金屬廢水零排放回用處理及裝置，能一次性將底部的沉淀物快速的除去，避免了殘留而造成后續的堆積，且能對沉淀物進行擠壓，大大的降低了含水量。
本發明是通過以下技術方案來實現的：一種電鍍重金屬廢水零排放回用處理裝置，包括沉淀池，所述沉淀池的一側設有安裝槽，安裝槽中安裝有收卷機構，收卷機構中盤繞設有阻擋網，阻擋網一端安裝有拉板，沉淀池遠離安裝槽的一側設有出料口，出料口中設有將出料口密封的擋板，出料口的外側安裝有排料機構，沉淀池位于安裝槽的上方一左一右設置縱板，縱板之間安裝有多根橫桿，阻擋網延伸至橫桿的下方，沉淀池位于安裝槽的下方設有刮板，刮板的底面與沉淀池的底面抵觸。
作為優選的技術方案，沉淀池長度方向的開口端面上均安裝有第一電動滑臺，第一電動滑臺的移動平臺上均安裝有連接桿，連接桿下端均彎曲延伸至沉淀池中，并均安裝于拉板的頂面上。
作為優選的技術方案，沉淀池位于刮板的兩端均橫向設有凹槽，凹槽中均安裝有第二電動滑臺，第二電動滑臺的移動平臺均安裝于刮板的端面上。
作為優選的技術方案，收卷機構包括殼體、軸桿、第一軸承和防水電機，殼體設置于安裝槽中，軸桿設置于殼體的內部，殼體的一側面上軸向設有條形口，阻擋網另一端穿過條形口盤繞設置于軸桿上，第一軸承嵌入式安裝于殼體內部的一端面上，殼體的另一端面上設有第一軸孔，軸桿一端安裝于第一軸承的內圈中，防水電機安裝于殼體的端面上，防水電機的轉軸穿過第一軸孔延伸至殼體內部，并通過聯軸器與軸桿的另一端固定連接。
作為優選的技術方案，排料機構包括排料管、伺服電機、主動輥、從動輥和輸送帶，排料管一端傾斜安裝于出料口的外側，從動輥和主動輥一上一下設置于排料管的內部，輸送帶安裝于從動輥和主動輥的外部，輸送帶的外圈面上凸出形成多個輸送平臺，多個輸送平臺呈環形結構均勻分布，排料管的內壁面正對于主動輥及從動輥的端面處均嵌入式安裝有第二軸承，從動輥和主動輥的兩端均安裝于第二軸承的內圈中，伺服電機安裝于排料管的一側面上，排料管正對于伺服電機的轉軸處設有第二軸孔，伺服電機的轉軸穿過第二軸孔與主動輥的一端固定連接，出料口的底面形成弧形結構的集料槽，從動輥和輸送帶下方均延伸至集料槽中。
作為優選的技術方案，出料口的底面上還設有避讓槽，擋板下端插入避讓槽中，沉淀池的底面正對于避讓槽處安裝有第一液壓缸，第一液壓缸的活塞桿延伸至避讓槽中，并安裝于擋板的底面上。
作為優選的技術方案，縱板的頂面上均安裝有多塊第一固定板，第一固定板上方均設有第二固定板，第二固定板的一端均安裝于沉淀池的內壁面上，第二固定板和第一固定板之間均安裝有第二液壓缸。
作為優選的技術方案，阻擋網由金屬網和過濾膜組成，過濾膜安裝于金屬網的底面上。
一種電鍍重金屬廢水零排放回用處理工藝，包括以下步驟：
S1：電鍍廢水進入沉淀池中進出沉淀處理，電鍍廢水中的重金屬固體沉淀至沉淀池的底部；
S2：通過收卷機構及第一電動滑臺向外拉出阻擋網，使阻擋網覆蓋在沉淀物的上方；
S3：通過第二液壓缸向下擠壓縱板和橫桿，橫桿則下壓阻擋網及沉淀物，將沉淀物內部的廢水?dāng)D出；
S4：通過刮板將擠出廢水的沉淀物從左向右推入排料機構中，并通過排料機構排出。
本發明的有益效果是：本發明結構簡單，通過拉出的阻擋網能覆蓋在沉淀物的上方，而通過第二液壓缸能向下擠壓橫桿和阻擋網，通過向下移動的阻擋往能擠壓沉淀物，使沉淀物中的廢水滲透過濾膜排出，大大的降低了含水量，避免了后續的脫水處理，而通過刮板能從左向右一次性的將底部的沉淀物全部的除去，大大的增加了效率，避免了因殘留而造成的堆積，除去的沉淀物能從排料機構中排出，大大的增加了便捷性。
（發明人：賀欽育;梅智明;李小文）
