公布日：2022.10.11
申請日：2022.05.24
分類號：B01D29/96(2006.01)I;B01D41/04(2006.01)I;B08B7/02(2006.01)I
摘要
本發明公開了一種環保型污水過濾凈化處理裝置，本發明涉及污水處理技術領域，包括濾箱，所述濾箱的下方前側設置有出水口，且濾箱的上方內部滑動安裝有濾網板，所述濾箱的前后側上部之間設置有翻轉驅動件，所述濾箱的一側設置有輔助接料件。該環保型污水過濾凈化處理裝置，當將污水給過濾完畢后，通過設置翻轉驅動件，能夠自動的將濾網板從濾箱中給拿出來，然后使濾網板處于傾斜狀態，這樣濾網板上的殘?jiān)蜁?huì)自動的傾倒下來，同時在雙軸電機帶動凸輪的轉動下，能夠不斷的擊打?yàn)V網板，使濾網板上的殘?jiān)堵湎聛�，提高殘�(jiān)那謇硇Ч�，無需人工清理，降低了人工的勞動強度，同時節省了時間。
權利要求書

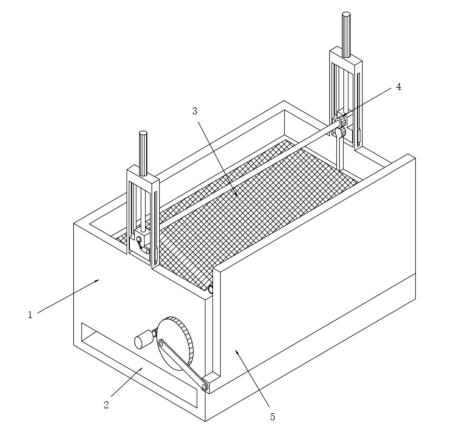

1.一種環保型污水過濾凈化處理裝置，包括濾箱(1)，所述濾箱(1)的下方前側設置有出水口(2)，且濾箱(1)的上方內部滑動安裝有濾網板(3)，其特征在于：所述濾箱(1)的前后側上部之間設置有翻轉驅動件(4)，所述濾箱(1)的一側設置有輔助接料件(5)；所述翻轉驅動件(4)包括分別設置于濾箱(1)前后側上部中間位置處的立板(41)，所述立板(41)的上部安裝有液壓缸一(42)，且立板(41)的一側設置有凹槽(43)，所述立板(41)的兩側均開設有與凹槽(43)內部相連通的導向槽(44)，兩個所述立板(41)上的凹槽(43)之間設置有翻轉件(45)。
2.根據權利要求1所述的一種環保型污水過濾凈化處理裝置，其特征在于：所述翻轉件(45)包括分別滑動安裝于兩個凹槽(43)內部的滑板(451)，所述滑板(451)的上側設置有凸塊(452)，兩個所述滑板(451)相對的一面均轉動安裝有齒輪一(453)，兩個所述齒輪一(453)的下側均設置有限位桿(454)，兩個所述限位桿(454)的下端分別連接于濾網板(3)前后側上部的邊緣處，兩個所述凸塊(452)相對的一面均轉動安裝有齒輪二(455)，兩個所述齒輪二(455)分別與兩個齒輪一(453)相嚙合，且兩個齒輪二(455)之間水平連接有限位軸(456)。
3.根據權利要求2所述的一種環保型污水過濾凈化處理裝置，其特征在于：其中一個所述凸塊(452)的前側轉動安裝有與齒輪二(455)相對應的轉盤(457)，所述轉盤(457)的一端與齒輪二(455)的一端相連接，所述滑板(451)的前側安裝有液壓缸二(458)，所述液壓缸二(458)的輸出軸鉸接有調節桿(459)，所述調節桿(459)的另一端鉸接于轉盤(457)的一側面邊緣處。
4.根據權利要求2所述的一種環保型污水過濾凈化處理裝置，其特征在于：所述滑板(451)的兩側均設置有導向條(4510)，兩個所述導向條(4510)分別滑動安裝于立板(41)兩側的導向槽(44)中。
5.根據權利要求1所述的一種環保型污水過濾凈化處理裝置，其特征在于：所述濾網板(3)的下部中間位置處安裝有雙軸電機(31)，所述雙軸電機(31)的兩個輸出軸均連接有凸輪(32)。
6.根據權利要求5所述的一種環保型污水過濾凈化處理裝置，其特征在于：所述凸輪(32)轉動180度時，正好撞擊到濾網板(3)的下部。
7.根據權利要求1所述的一種環保型污水過濾凈化處理裝置，其特征在于：所述輔助接料件(5)包括轉動安裝于濾箱(1)一側的導料板(51)，所述導料板(51)的上側高于濾箱(1)的上側，且導料板(51)的下方前側拐角處設置有凸起塊(52)，所述濾箱(1)的一側前部轉動安裝有齒輪盤(53)，所述齒輪盤(53)的一側面邊緣處鉸接有調節板(54)，所述調節板(54)的另一端鉸接于凸起塊(52)的一端。
8.根據權利要求7所述的一種環保型污水過濾凈化處理裝置，其特征在于：所述濾箱(1)的前部安裝有與齒輪盤(53)相對應的伺服電機(55)，所述伺服電機(55)的輸出軸連接有主齒輪(56)，所述主齒輪(56)與齒輪盤(53)相嚙合。
發明內容
針對現有技術的不足，本發明提供了一種環保型污水過濾凈化處理裝置，解決了目前在對污水過濾后，濾網上的殘?jiān)枰斯みM(jìn)行清理的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種環保型污水過濾凈化處理裝置，包括濾箱，所述濾箱的下方前側設置有出水口，且濾箱的上方內部滑動安裝有濾網板，所述濾箱的前后側上部之間設置有翻轉驅動件，所述濾箱的一側設置有輔助接料件。
所述翻轉驅動件包括分別設置于濾箱前后側上部中間位置處的立板，所述立板的上部安裝有液壓缸一，且立板的一側設置有凹槽，所述立板的兩側均開設有與凹槽內部相連通的導向槽，兩個所述立板上的凹槽之間設置有翻轉件。
進一步的，所述翻轉件包括分別滑動安裝于兩個凹槽內部的滑板，所述滑板的上側設置有凸塊，兩個所述滑板相對的一面均轉動安裝有齒輪一，兩個所述齒輪一的下側均設置有限位桿，兩個所述限位桿的下端分別連接于濾網板前后側上部的邊緣處，兩個所述凸塊相對的一面均轉動安裝有齒輪二，兩個所述齒輪二分別與兩個齒輪一相嚙合，且兩個齒輪二之間水平連接有限位軸。
進一步的，其中一個所述凸塊的前側轉動安裝有與齒輪二相對應的轉盤，所述轉盤的一端與齒輪二的一端相連接，所述滑板的前側安裝有液壓缸二，所述液壓缸二的輸出軸鉸接有調節桿，所述調節桿的另一端鉸接于轉盤的一側面邊緣處。
進一步的，所述滑板的兩側均設置有導向條，兩個所述導向條分別滑動安裝于立板兩側的導向槽中。
進一步的，所述濾網板的下部中間位置處安裝有雙軸電機，所述雙軸電機的兩個輸出軸均連接有凸輪。
進一步的，所述凸輪轉動180度時，正好撞擊到濾網板的下部。
進一步的，所述輔助接料件包括轉動安裝于濾箱一側的導料板，所述導料板的上側高于濾箱的上側，且導料板的下方前側拐角處設置有凸起塊，所述濾箱的一側前部轉動安裝有齒輪盤，所述齒輪盤的一側面邊緣處鉸接有調節板，所述調節板的另一端鉸接于凸起塊的一端。
進一步的，所述濾箱的前部安裝有與齒輪盤相對應的伺服電機，所述伺服電機的輸出軸連接有主齒輪，所述主齒輪與齒輪盤相嚙合。
有益效果
本發明提供了一種環保型污水過濾凈化處理裝置，與現有技術相比具備以下有益效果：
1、該環保型污水過濾凈化處理裝置，當將污水給過濾完畢后，通過設置翻轉驅動件，能夠自動的將濾網板從濾箱中給拿出來，然后使濾網板處于傾斜狀態，這樣濾網板上的殘?jiān)蜁?huì)自動的傾倒下來，同時在雙軸電機帶動凸輪的轉動下，能夠不斷的擊打?yàn)V網板，使濾網板上的殘?jiān)堵湎聛恚岣邭堅那謇硇Ч�，無需人工清理，降低了人工的勞動強度，同時節省了時間。
2、該環保型污水過濾凈化處理裝置，當對濾網板上的殘?jiān)M(jìn)行清理時，在伺服電機的工作下，能夠使導料板處于傾斜狀態，使其對落下的殘?jiān)鸬綄?dǎo)料的作用，防止殘?jiān)淙氲綖V箱中。
（發明人：王臣;吳群惠;陸平;王路路;武峰）
