公布日：2022.11.04
申請日：2022.08.08
分類號：B01D29/96(2006.01)I;B01D29/94(2006.01)I;B01D29/35(2006.01)I;B01D29/60(2006.01)I
摘要
本發明公開了一種污水過濾提升裝置和污水預處理方法。所述一種污水過濾提升裝置，包括污水處理池、設于污水處理池頂部的垃圾轉出倉、垃圾過濾筐和連接垃圾過濾筐的過濾提升裝置；污水處理池內部包括設有進水管的過濾倉和設有出水管的排出倉，垃圾轉出倉連通過濾倉，過濾倉連通排出倉；過濾倉的內部設有水位檢測倉，垃圾過濾筐設于水位檢測倉中，水位檢測倉連通過濾倉，進水管設于垃圾過濾筐上方且進水管將污水排入到垃圾過濾筐中。本發明采用以上結構，避免污水中的固體廢棄物纏繞住了污水處理系統的水泵，或者堵住了市政網管的污水管，延長水泵電機適用壽命、降低維修率，同時也大幅度降低了市政管網的污水垃圾處理壓力。
權利要求書

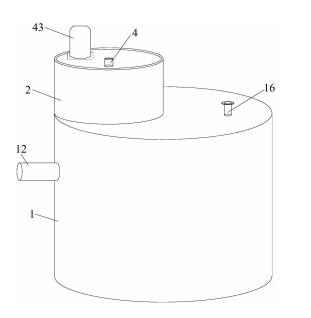

1.一種污水過濾提升裝置，其特征在于：包括污水處理池(1)、設于污水處理池頂部的垃圾轉出倉(2)、垃圾過濾筐(3)和連接垃圾過濾筐的過濾提升裝置(4)；污水處理池內部包括設有進水管(12)的過濾倉(13)和設有出水管(16)的排出倉(14)，垃圾轉出倉連通過濾倉，過濾倉連通排出倉；過濾倉的內部設有水位檢測倉(15)，垃圾過濾筐設于水位檢測倉中，水位檢測倉連通過濾倉，進水管設于垃圾過濾筐上方且進水管將污水排入到垃圾過濾筐中。
2.根據權利要求1所述一種污水過濾提升裝置，其特征在于：所述垃圾過濾筐(3)的筐壁是用于過濾固體垃圾的濾網。
3.根據權利要求2所述一種污水過濾提升裝置，其特征在于：所述濾網是20-100目數的316L不銹鋼濾網。
4.根據權利要求1-3任意一項所述一種污水過濾提升裝置，其特征在于：所述污水處理池(1)內部通過隔斷板(11)形成所述過濾倉(13)和所述排出倉(14)，隔斷板的下端位置設有開口(111)，過濾倉中的污水通過開口流入排出倉。
5.根據權利要求4所述一種污水過濾提升裝置，其特征在于：所述過濾提升裝置(4)包括設于所述過濾倉(13)中的絲桿(41)和驅動絲桿旋轉的升降電機；絲桿和所述垃圾過濾筐(3)螺紋連接，絲桿的上端通過軸承連接垃圾轉出倉，絲桿的下端通過軸承連接所述水位檢測倉(15)，升降電機驅動絲桿旋轉同時絲桿帶動垃圾過濾筐沿著絲桿上升或下降。
6.根據權利要求5所述一種污水過濾提升裝置，其特征在于：所述過濾提升裝置(4)還包括設于所述垃圾轉出倉(2)的接收器(42)和連接接收器的轉向電機(43)；所述升降電機驅動所述絲桿(41)正轉并帶動所述垃圾過濾筐(3)上升至垃圾轉出倉中，垃圾轉出倉的接收器和所述垃圾過濾筐貼合連接；然后轉向電機驅動接收器在水平方向上繞轉向電機的電機軸旋轉。
7.根據權利要求6所述一種污水過濾提升裝置，其特征在于：所述垃圾過濾筐(3)采用316L不銹鋼制成，所述接收器(42)是電磁吸盤，電磁吸盤和垃圾過濾筐磁性連接。
8.根據權利要求6所述一種污水過濾提升裝置，其特征在于：還包括用于檢測所述水位檢測倉(15)內水位高度的水位感應器、MCU模塊、連接MCU模塊的云管理平臺和連接云管理平臺的管理員移動終端；水位感應器設于水位檢測倉的內壁上，水位感應器、升降電機和轉向電機分別連接MCU模塊。
9.一種污水預處理方法，其特征在于：使用權利要求1-3任意一項所述一種污水過濾提升裝置，將污水從所述進水管(12)排入到所述垃圾過濾筐(3)中，垃圾過濾筐的筐壁是用于過濾固體垃圾的濾網，污水中的固體垃圾留在垃圾過濾筐中，同時污水從垃圾過濾筐的筐壁流出到所述水位檢測倉(15)，水位檢測倉中的污水流入所述過濾倉(13)；過濾倉中的污水流入所述排出倉(14)，然后從所述出水管(16)流道市政網管中；水位感應器將檢測到的水位檢測倉的水位高度數據傳輸給MCU模塊，當MCU模塊分析到監測的水位高度數據在預設時間段內低于預設水位高度值時，MCU模塊驅動所述過濾提升裝置(4)工作，將垃圾過濾筐從過濾倉提升轉出至所述垃圾轉出倉(2)外，垃圾過濾筐中的垃圾清理完畢后垃圾過濾筐復位。
10.根據權利要求9所述一種污水預處理方法，其特征在于，所述MCU模塊驅動所述過濾提升裝置(4)工作，將垃圾過濾筐從過濾倉提升轉出至所述垃圾轉出倉(2)外，垃圾過濾筐(3)中的垃圾清理完畢后垃圾過濾筐復位；具備步驟如下：S1、垃圾過濾筐(3)和絲桿(41)配合螺紋連接，過濾提升裝置的升降電機驅動絲桿正轉并帶動垃圾過濾筐上升至垃圾轉出倉中；S2、垃圾轉出倉的接收器(42)和垃圾過濾筐磁性連接；S3、轉向電機(43)驅動接收器在水平方向上繞轉向電機的電機軸逆時針旋轉，同時接收器帶動垃圾過濾筐轉出垃圾轉出倉；S4、垃圾過濾筐清理完畢后，轉向電機驅動接收器在水平方向上繞轉向電機的電機軸順時針旋轉，同時接收器帶動垃圾過濾筐轉進垃圾轉出倉；S5、升降電機驅動絲桿反轉并帶動垃圾過濾筐下降至所述水位檢測倉(15)中，實現垃圾過濾筐復位。
發明內容
本發明的目的在于公開了一種污水過濾提升裝置，解決了現有生活污水中固體廢棄物較多，容易纏繞住污水處理系統的水泵，或者堵住了污水管，增加了后續市政管網的污水垃圾處理壓力的問題。
為達到上述目的，本發明采用如下技術方案：
一種污水過濾提升裝置，包括污水處理池、設于污水處理池頂部的垃圾轉出倉、垃圾過濾筐和連接垃圾過濾筐的過濾提升裝置；污水處理池內部包括設有進水管的過濾倉和設有出水管的排出倉，垃圾轉出倉連通過濾倉，過濾倉連通排出倉；過濾倉的內部設有水位檢測倉，垃圾過濾筐設于水位檢測倉中，水位檢測倉連通過濾倉，進水管設于垃圾過濾筐上方且進水管將污水排入到垃圾過濾筐中。
進一步，所述垃圾過濾筐的筐壁是用于過濾固體垃圾的濾網。
進一步，所述濾網是20-100目數的316L不銹鋼濾網。
進一步，所述污水處理池內部通過隔斷板形成所述過濾倉和所述排出倉，隔斷板的下端位置設有開口，過濾倉中的污水通過開口流入排出倉。
進一步，所述過濾提升裝置包括設于所述過濾倉中的絲桿和驅動絲桿旋轉的升降電機；絲桿和所述垃圾過濾筐螺紋連接，絲桿的上端通過軸承連接垃圾轉出倉，絲桿的下端通過軸承連接所述水位檢測倉，升降電機驅動絲桿旋轉同時絲桿帶動垃圾過濾筐沿著絲桿上升或下降。
進一步，所述過濾提升裝置還包括設于所述垃圾轉出倉的接收器和連接接收器的轉向電機；所述升降電機驅動所述絲桿正轉并帶動所述垃圾過濾筐上升至垃圾轉出倉中，垃圾轉出倉的接收器和所述垃圾過濾筐貼合連接；然后轉向電機驅動接收器在水平方向上繞轉向電機的電機軸旋轉。
進一步，所述垃圾過濾筐采用316L不銹鋼制成，所述接收器是電磁吸盤，電磁吸盤和垃圾過濾筐磁性連接。
進一步，還包括用于檢測所述水位檢測倉內水位高度的水位感應器、MCU模塊、連接MCU模塊的云管理平臺和連接云管理平臺的管理員移動終端；水位感應器設于水位檢測倉的內壁上，水位感應器、升降電機和轉向電機分別連接MCU模塊。
本發明還公開了一種污水預處理方法，使用所述一種污水過濾提升裝置，將污水從所述進水管排入到所述垃圾過濾筐中，垃圾過濾筐的筐壁是用于過濾固體垃圾的濾網，污水中的固體垃圾留在垃圾過濾筐中，同時污水從垃圾過濾筐的筐壁流出到所述水位檢測倉，水位檢測倉中的污水流入所述過濾倉；過濾倉中的污水流入所述排出倉，然后從所述出水管流道市政網管中；
水位感應器將檢測到的水位檢測倉的水位高度數據傳輸給MCU模塊，當MCU模塊分析到監測的水位高度數據在預設時間段內低于預設水位高度值時，MCU模塊驅動所述過濾提升裝置工作，將垃圾過濾筐從過濾倉提升轉出至所述垃圾轉出倉外，垃圾過濾筐中的垃圾清理完畢后垃圾過濾筐復位。
進一步，所述MCU模塊驅動所述過濾提升裝置工作，將垃圾過濾筐從過濾倉提升轉出至所述垃圾轉出倉外，垃圾過濾筐中的垃圾清理完畢后垃圾過濾筐復位；具備步驟如下：
S1、垃圾過濾筐和絲桿配合螺紋連接，過濾提升裝置的升降電機驅動絲桿正轉并帶動垃圾過濾筐上升至垃圾轉出倉中；
S2、垃圾轉出倉的接收器和垃圾過濾筐磁性連接；
S3、轉向電機驅動接收器在水平方向上繞轉向電機的電機軸逆時針旋轉，同時接收器帶動垃圾過濾筐轉出垃圾轉出倉；
S4、垃圾過濾筐清理完畢后，轉向電機驅動接收器在水平方向上繞轉向電機的電機軸順時針旋轉，同時接收器帶動垃圾過濾筐轉進垃圾轉出倉；
S5、升降電機驅動絲桿反轉并帶動垃圾過濾筐下降至所述水位檢測倉中，實現垃圾過濾筐復位。
與現有技術相比，本發明的有益效果：
本發明采用垃圾過濾筐和過濾提升裝置的結構，進水管將污水排入垃圾過濾筐中，污水中的固體垃圾留在垃圾過濾筐中，同時污水從垃圾過濾筐的筐壁流出到水位檢測倉，水位檢測倉中的污水流入過濾倉，過濾倉中的污水通過隔斷板上的開口流入排出倉，然后從出水管流道市政網管中，實現對生活污水進行預處理。采用以上結構避免污水中的固體廢棄物纏繞住了污水處理系統的水泵，或者堵住了市政網管的污水管，延長水泵電機適用壽命、降低維修率，保證了污水正常排放，同時也大幅度降低了市政管網的污水垃圾處理壓力。污水池采用設置過濾倉和排除倉的結構，過濾倉便于固體物質聚集，根據固體物質沉淀量情況定期開啟排污泵，實現定期清淤。本發明的處理方案結構簡單，易用性強；尤其是住宅小區物業維護方便，安裝費用較低，推廣較為容易。
（發明人：張穆;謝映軍）
