公布日：2022.11.18
申請日：2022.09.20
分類號：C02F3/12(2006.01)I;C02F3/20(2006.01)I;B08B1/00(2006.01)I
摘要
本發明涉及一種一體化生活污水生化處理裝置，包括曝氣池、若干個設于曝氣池前后內壁上的支撐臺、鋪設在曝氣池內部的曝氣組件以及設于曝氣組件外圍的均流組件，每個所述支撐臺上均設有混合組件以及由混合組件驅動移動用以對均流組件清掃的清潔組件。本發明通過橫板上下移動帶動污水波動從而沖散活性污泥，曝氣組件向曝氣池內輸送空氣，通過第一均流罩和第二均流罩均勻分散空氣氣柱和水流柱，使空氣均勻擴散在污水中，活性污泥在水流柱的沖擊作用下和污水充分混合，清潔組件在橫板的推動下移動，從而對第一均流罩和第二均流罩進行清掃，避免活性污泥粘附在其表面形成堵塞，混合效率高，效果好，活性污泥不容易再次凝結成團。
權利要求書

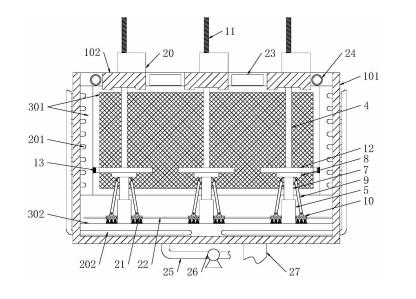

1.一種一體化生活污水生化處理裝置，其特征在于：包括曝氣池(101)、若干個設于曝氣池(101)前后內壁上的支撐臺(102)、鋪設在曝氣池(101)內部的曝氣組件以及設于曝氣組件外圍的均流組件，每個所述支撐臺(102)上均設有混合組件以及由混合組件驅動移動用以對均流組件清掃的清潔組件；所述混合組件包括貫穿支撐臺(102)并延伸入曝氣池(101)內部的螺桿(11)、與支撐臺(102)頂部轉動連接并與螺桿(11)通過滾珠螺母副連接的螺母座(14)、設于螺桿(11)底部的橫板(12)以及用于驅動螺母座(14)轉動的動力組件；所述清潔組件包括若干個設于曝氣池(101)和支撐臺(102)之間的導線桿(4)、套設在導線桿(4)外圈并與曝氣池(101)內底部相連接的底座(5)、與底座(5)內底部相連接的彈簧(6)、與彈簧(6)頂部相連接的壓筒(7)、設于橫板(12)底部并與壓筒(7)頂部相連接的壓臂(8)以及對稱設于壓臂(8)兩側并與曝氣池(101)滑動連接的第一清潔毛刷(10)，所述壓筒(7)和第一清潔毛刷(10)之間鉸接有推臂(9)，每個所述橫板(12)的前后左右四側中至少有一側設有第二清潔毛刷(13)，所述彈簧(6)、壓筒(7)、壓臂(8)均套設在導線桿(4)外圈。
2.根據權利要求1所述的一種一體化生活污水生化處理裝置，其特征在于：所述導線桿(4)貫穿于橫板(12)。
3.根據權利要求1所述的一種一體化生活污水生化處理裝置，其特征在于：所述曝氣組件包括鋪設于曝氣池(101)內側壁上的第一曝氣裝置(201)以及鋪設于曝氣池(101)內底部的第二曝氣裝置(202)。
4.根據權利要求3所述的一種一體化生活污水生化處理裝置，其特征在于：所述均流組件包括設于曝氣池(101)內側壁上并位于第一曝氣裝置(201)外圈的第一均流罩(301)以及設于曝氣池(101)內底部上并位于第二曝氣裝置(202)外圈的第二均流罩(302)，所述第一清潔毛刷(10)和第二清潔毛刷(13)分別與第二均流罩(302)和第一均流罩(301)接觸。
5.根據權利要求1所述的一種一體化生活污水生化處理裝置，其特征在于：所述動力組件包括設于支撐臺(102)頂部的驅動電機(15)、與驅動電機(15)輸出軸相連接的減速機(16)、與減速機(16)輸出軸相連接并與支撐臺(102)頂部轉動連接的輔助軸(17)、套設于螺母座(14)和輔助軸(17)上的皮帶輪(18)以及用于連接兩個皮帶輪(18)的皮帶(19)。
6.根據權利要求5所述的一種一體化生活污水生化處理裝置，其特征在于：所述支撐臺(102)頂部設有用于防護動力組件的外防護殼(20)。
7.根據權利要求1所述的一種一體化生活污水生化處理裝置，其特征在于：所述第一清潔毛刷(10)上設有限位滑塊(21)，所述曝氣池(101)內壁上開設有供限位滑塊(21)滑行的限位滑槽(22)。
8.根據權利要求1所述的一種一體化生活污水生化處理裝置，其特征在于：所述橫板(12)上下兩端面均左右對稱開設有導流凹槽(121)。
9.根據權利要求1所述的一種一體化生活污水生化處理裝置，其特征在于：所述曝氣池(101)上設有進水口(23)和排水管(27)，所述曝氣池(101)上設有活性污泥輸入管(24)，所述曝氣池(101)上設有活性污泥回收管(25)，所述活性污泥回收管(25)上設有回收泵(26)。
發明內容
本發明的目的就在于為了解決上述問題而提供一種一體化生活污水生化處理裝置。
本發明通過以下技術方案來實現上述目的：
一種一體化生活污水生化處理裝置，包括曝氣池、若干個設于曝氣池前后內壁上的支撐臺、鋪設在曝氣池內部的曝氣組件以及設于曝氣組件外圍的均流組件，每個所述支撐臺上均設有混合組件以及由混合組件驅動移動用以對均流組件清掃的清潔組件；
所述混合組件包括貫穿支撐臺并延伸入曝氣池內部的螺桿、與支撐臺頂部轉動連接并與螺桿通過滾珠螺母副連接的螺母座、設于螺桿底部的橫板以及用于驅動螺母座轉動的動力組件；
所述清潔組件包括若干個設于曝氣池和支撐臺之間的導線桿、套設在導線桿外圈并與曝氣池內底部相連接的底座、與底座內底部相連接的彈簧、與彈簧頂部相連接的壓筒、設于橫板底部并與壓筒頂部相連接的壓臂以及對稱設于壓臂兩側并與曝氣池滑動連接的第一清潔毛刷，所述壓筒和第一清潔毛刷之間鉸接有推臂，每個所述橫板的前后左右四側中至少有一側設有第二清潔毛刷，所述彈簧、壓筒、壓臂均套設在導線桿外圈。
作為本發明的進一步優化方案，所述導線桿貫穿于橫板。
作為本發明的進一步優化方案，所述曝氣組件包括鋪設于曝氣池內側壁上的第一曝氣裝置以及鋪設于曝氣池內底部的第二曝氣裝置。
作為本發明的進一步優化方案，所述均流組件包括設于曝氣池內側壁上并位于第一曝氣裝置外圈的第一均流罩以及設于曝氣池內底部上并位于第二曝氣裝置外圈的第二均流罩，所述第一清潔毛刷和第二清潔毛刷分別與第二均流罩和第一均流罩接觸。
作為本發明的進一步優化方案，所述動力組件包括設于支撐臺頂部的驅動電機、與驅動電機輸出軸相連接的減速機、與減速機輸出軸相連接并與支撐臺頂部轉動連接的輔助軸、套設于螺母座和輔助軸上的皮帶輪以及用于連接兩個皮帶輪的皮帶。
作為本發明的進一步優化方案，所述支撐臺頂部設有用于防護動力組件的外防護殼。
作為本發明的進一步優化方案，所述第一清潔毛刷上設有限位滑塊，所述曝氣池內壁上開設有供限位滑塊滑行的限位滑槽。
作為本發明的進一步優化方案，所述橫板上下兩端面均左右對稱開設有導流凹槽。
作為本發明的進一步優化方案，所述曝氣池上設有進水口和排水管，所述曝氣池上設有活性污泥輸入管，所述曝氣池上設有活性污泥回收管，所述活性污泥回收管上設有回收泵。
本發明的有益效果在于：
1)本發明通過橫板上下移動的方式帶動污水波動從而沖散污水的活性污泥，曝氣組件不斷向曝氣池內部輸送入空氣，并通過第一均流罩和第二均流罩均勻分散空氣氣柱和水流柱，使空氣均勻地擴散在污水中，而活性污泥在水流柱的沖擊作用下和污水充分混合，清潔組件在橫板的推動下移動，從而對第一均流罩和第二均流罩進行清掃，避免活性污泥粘附在其表面形成堵塞，混合效率高，混合效果好，且活性污泥不容易再次凝結成團；
2)本發明中的第一均流罩和第二均流罩在橫板上下移動帶動污水波動的時候還可形成配合，波動的污水會帶動活性污泥移動，當活性污泥撞擊至第一均流罩和第二均流罩時，在撞擊作用下可分散成小顆粒，促進活性污泥更好地與污水混合；
3)本發明中壓筒和壓臂的向下移動由橫板下壓實現，壓筒和壓臂下移的時候通過推臂推動第一清潔毛刷移動從而對第二均流罩進行清掃，壓筒和壓臂由彈簧的彈力推動恢復初始位置，并在橫板上下移動的時候通過第二清潔毛刷對第一均流罩進行清掃，混合動作和清掃動作通過一個動力組件提供動力，節約能源。
（發明人：汪徽;王濤;曹桂武）
