公布日：2022.11.29
申請日：2022.09.30
分類號：C02F9/02(2006.01)I;C02F11/147(2019.01)I;C02F11/122(2019.01)I
摘要
本發明設計廢水處理利用技術領域，具體涉及了一種污水處理廠中水回用系統。包括接觸池、中水處理系統以及第一水泵，所述接觸池與中水處理系統連通，所述第一水泵用于將接觸池中的初水抽至中水處理系統，所述中水處理系統包括依次連通的砂濾罐、碳濾罐、過濾器以及貯水罐，所述貯水罐連通污水廠內的各用水系統。能夠有效提高污水廠中的污水利用率。
權利要求書
1.污水處理廠中水回用系統，其特征在于：包括接觸池、中水處理系統以及第一水泵，所述接觸池與中水處理系統連通，所述第一水泵用于將接觸池中的初水抽至中水處理系統，所述中水處理系統包括依次連通的砂濾罐、碳濾罐、過濾器以及貯水罐，所述貯水罐連通污水廠內的用水系統，所述用水系統包括污泥濃縮機房用水系統、配藥用水系統以及綠化用水系統。
2.根據權利要求1所述的污水處理廠中水回用系統，其特征在于：所述污泥濃縮機房用水系統包括轉鼓濃縮機用水管道和板框壓濾機用水管道，所述轉鼓濃縮機用水管道，用于為轉鼓濃縮機提供反沖洗水；所述板框壓濾機用水管道，用于為板框壓濾機提供壓榨水和反沖洗水。
3.根據權利要求1所述的污水處理廠中水回用系統，其特征在于：所述配藥用水系統包括污泥濃縮機房配藥管道、污泥脫水機房配藥管道以及配藥間配藥管道，分別用于提供濃縮機房加藥配水、污泥脫水機房加藥配水以及配藥間加藥配水。
4.根據權利要求1所述的污水處理廠中水回用系統，其特征礙于：所述綠化用水系統包括若干分布在污水廠綠化區域的綠化用水管道，用于為綠化區域提供綠化用水。
5.根據權利要求1-4任一項所述的污水處理廠中水回用系統，其特征在于：還包括蓄水池和第二水泵，所述接觸池還分別與蓄水池、中水處理系統連通，所述第二水泵用于將接觸池內的水抽至蓄水池。
6.根據權利要求5所述的污水處理廠中水回用系統，其特征在于：所述接觸池、中水處理系統以及蓄水池之間通過水管和三通閥連通，所述水管包括第一管、第二管以及第三管，所述三通閥上設有進口、第一出口以及第二出口，所述三通閥的進口通過第一管與接觸池連通，第一出口通過第二管與中水處理系統連通，第二出口通過第三管與蓄水池連通，所述第一水泵設于第二管，所述第二水泵設于第二管。
7.根據權利要求6所述的污水處理廠中水回用系統，其特征在于：還包括控制系統，還包括控制系統，所述控制系統包括有手動控制模塊和自動控制模塊；手動控制模塊，用于根據用戶操作控制第一水泵和第二水泵的工作；自動控制模塊，包括第一液位檢測模塊和第二液位檢測模塊；第一液位檢測模塊，用于檢測貯水罐中的液位狀態；第二液位檢測模塊，用于檢測蓄水池中的液位狀態；自動控制模塊，用于根據貯水罐中的液位狀態控制第一水泵的工作，以及根據蓄水池中的液位狀態控制第二水泵的工作。
8.根據權利要求1所述的污水處理廠中水回用系統，其特征在于：還包括用水管理系統，所述用水管理系統包括水質檢測模塊和預警提示模塊；水質檢測模塊，用于檢測貯水罐中的中水的水質參數并存儲；預警提示模塊，預設有各水質參數的參考閾值，當檢測到的水質參數達到水質閾值時，進行預警提示。
9.根據權利要求8所述的污水處理廠中水回用系統，其特征在于：所述用水管理系統還包括需求獲取模塊、供給獲取模塊以及用水平衡模塊；需求獲取模塊，需求獲取模塊，用于獲取各用水系統的用水需求，用水需求包括用水時間和用水量；供給獲取模塊，用于獲取中水處理系統的中水供給能力；用水平衡模塊，用于在兩個或兩個以上用水系統同時用水時，根據各用水系統的用水需求，安排各用水系統的用水時間。
10.根據權利要求9所述的污水處理廠中水回用系統，其特征在于：所述用水管理模塊還包括趨勢變化模塊和用量統計模塊；趨勢變化模塊，用于根據存儲的水質參數，生成水質參數關于中水用量的變化趨勢；用量統計模塊，根據各用水系統的用水需求，確定次日中水用量；預警提示模塊，用于根據次日用量需求、水質參數的變化趨勢以及當前水質參數，判斷次日中水用水過程中，是否會出現水質參數達到參考閾值，若是則在本日生成預警提示。
發明內容
本發明所解決的技術問題在于提供一種污水處理廠中水回用系統，能夠在污水廠中進行中水回用，將污水處理得到的中水用在廠內的各個用水場所，提高水資源利用率，降低用水開銷。

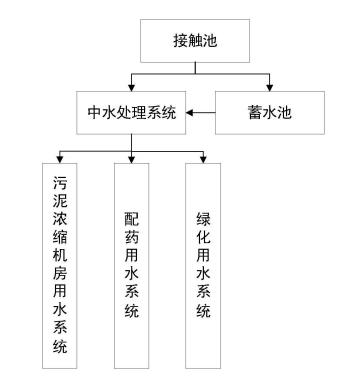

本發明提供的基礎方案：一種污水處理廠中水回用系統，包括接觸池、中水處理系統以及第一水泵，所述接觸池與中水處理系統連通，所述第一水泵用于將接觸池中的初水抽至中水處理系統，所述中水處理系統包括依次連通的砂濾罐、碳濾罐、過濾器以及貯水罐，所述貯水罐連通污水廠內的各用水系統。
本發明的原理及優點在于：接觸池中存儲在污水廠中經過初步處理，還未經中水處理的初水，對優質雜排水(不含糞便和廚房排水)、雜排水(不含糞便污水)以及生活污(廢)水，經過初步處理后存儲在接觸池中，通過第一水泵將初水抽入中水處理系統中，初水在中水處理系統中依次通過砂濾罐、碳濾罐、過濾器中進行再生處理，去除掉雜質，處理得到到達使用標準后的中水存儲在貯水罐中，貯水罐通過出水管連通各用水系統，當各用水系統需要用水時，可將處理后達到使用標準的中水用在污水處理廠中需要使用的場景，如脫水機的沖洗、脫機及濃縮機配藥、加藥房配藥、草坪綠化澆水等。通過將污水處理廠中的優質雜排水、雜排水、生活污水進再處理再廠內自回用，既可節省自來水用量，有效利用和節約寶貴的淡水資源，同事還可以減少污、廢水排放量，緩解城市下水道超負荷現象。
進一步，所述污泥濃縮機房用水系統包括轉鼓濃縮機用水管道和板框壓濾機用水管道，所述轉鼓濃縮機用水管道，用于為轉鼓濃縮機提供反沖洗水；所述板框壓濾機用水管道，用于為板框壓濾機提供壓榨水和反沖洗水。
污水廠中，污泥濃縮機房用降低污泥的含水量，污泥濃縮機房中的轉鼓濃縮機、板框壓濾機在使用過程中均要用大量水，以往均是采用自來水，而轉鼓濃縮機的反沖洗水、板框壓濾機的壓榨水、反沖洗水均可使用中水，因此通過將轉鼓濃縮機用水管道、板框壓濾機用水管道分別接入其用水時的用水管道，使其在需要用時反沖洗水或者是壓榨水是，可直接向貯水罐中取中水。
進一步，所述配藥用水系統包括污泥濃縮機房配藥管道、污泥脫水機房配藥管道以及配藥間配藥管道，分別用于提供濃縮機房加藥配水、污泥脫水機房加藥配水以及配藥間加藥配水。
污水廠中需要使用到大量的藥劑，在污泥濃縮機房、污泥脫水機房中需要用到絮凝劑，以及加藥房中配置調理劑、消泡劑、消毒劑等，在配藥時，同樣需要用到大量用水，通過各配藥管道接入配藥的進水管道，在配藥時，可直接從貯水罐中取水。
進一步，所述綠化用水系統包括若干分布在污水廠綠化區域的綠化用水管道，用于為綠化區域提供綠化用水。
廠區中的綠化在過去也是采用自來水，廠區綠化面積越大所要使用到的水量越多，通常來說廠區內每月會進行至少兩次綠化澆水，一年下來也會用到大量自來水。通過將綠化管道提供中水用以綠化澆水，節省大量成本。
進一步，還包括蓄水池和第二水泵，所述接觸池還分別與蓄水池、中水處理系統連通，所述第二水泵用于將接觸池內的水抽至蓄水池。
取水時，還將接觸池中的初水添加至蓄水池中，貯水罐中的水可在中水量不足時，蓄水池中的初水可用于對水質要求不高的場景，如脫水機濾板的沖洗。還可用在直接從蓄水池中抽取原水至中水處理系統中進行再生處理。
進一步，所述接觸池、中水處理系統以及蓄水池之間通過水管和三通閥連通，所述水管包括第一管、第二管以及第三管，所述三通閥上設有進口、第一出口以及第二出口，所述三通閥的進口通過第一管與接觸池連通，第一出口通過第二管與中水處理系統連通，第二出口通過第三管與蓄水池連通，所述第一水泵設于第二管，所述第二水泵設于第二管。
通過三通閥和水管完成接觸池、中水處理系統和蓄水池的連通。
進一步，還包括控制系統，還包括控制系統，所述控制系統包括有手動控制模塊和自動控制模塊；
手動控制模塊，用于根據用戶操作控制第一水泵和第二水泵的工作；
自動控制模塊，包括第一液位檢測模塊和第二液位檢測模塊；
第一液位檢測模塊，用于檢測貯水罐中的液位狀態；
第二液位檢測模塊，用于檢測蓄水池中的液位狀態；
自動控制模塊，用于根據貯水罐中的液位狀態控制第一水泵的工作，以及根據蓄水池中的液位狀態控制第二水泵的工作。
通過控制系統進行控制，可采用手動和自動兩種方式進行控制，在手動模式下，由工作人員控制水泵工作。在自動模式下，通過檢測貯水罐和蓄水池中的液位高度進行控制，例如當檢測到貯水罐中的液位高度高于某一高度時，控制控制第一水泵停止工作，當檢測到貯水罐中的液位高度低于某一高度時，控制第一水泵開始工作。同理，當檢測到蓄水池中的液位高度高于某一高度時，控制第二水泵開始工作，當檢測到蓄水池中的液位高度低于某一高度時，控制第二水泵停止工作，避免貯水罐或蓄水池中的水過多后，仍繼續向里抽水造成能源浪費或者是出現回流的現象，以及在對中水進行使用后，貯水罐中量不足時，自動開通向中水處理系統中注水。
進一步，還包括用水管理系統，所述用水管理系統包括水質檢測模塊和預警提示模塊；
水質檢測模塊，用于檢測貯水罐中的中水的水質參數并存儲；
預警提示模塊，預設有各水質參數的參考閾值，當檢測到的水質參數達到水質閾值時，進行預警提示。
中水處理系統在長期使用過程中，其中的砂濾罐、碳濾罐、過濾器會存在雜質，使得某些指標的降解效率降低，導致中水處理的效果無法滿足使用要求，此時需要對砂濾罐、碳濾罐、過濾器進行沖洗、檢修或者是更換。因此通過水質檢測模塊檢測貯水罐中的中水的水質參數，當檢測到的水質參數達到水質閾值時，說明已經達到中水標準的臨界值，發出預警提示，告知工作人員進行處理，避免使用未達到使用標的污水。
進一步，所述用水管理系統還包括需求獲取模塊、供給獲取模塊以及用水平衡模塊；
需求獲取模塊，需求獲取模塊，用于獲取各用水系統的用水需求，用水需求包括用水時間和用水量；
供給獲取模塊，用于獲取中水處理系統的中水供給能力；
用水平衡模塊，用于在兩個或兩個以上用水系統同時用水時，根據各用水系統的用水需求，安排各用水系統的用水時間。
通過獲取到各用水系統的用水需求和中水處理系統的供水能力，控制各用水系統的用水時間，若是中水處理系統能夠滿足各用水系統的用水需求，則各用水系統可同時運行，中水處理系統的供水需求無法滿足用水需求，則可根據各用戶系統的緊急程度、重要程度等，調整用水系統用水時間，錯峰使用。
進一步，所述用水管理模塊還包括趨勢變化模塊和用量統計模塊；
趨勢變化模塊，用于根據存儲的水質參數，生成水質參數關于中水用量的變化趨勢；
用量統計模塊，根據各用水系統的用水需求，確定次日中水用量；
預警提示模塊，用于根據次日用量需求、水質參數的變化趨勢以及當前水質參數，判斷次日中水用水過程中，是否會出現水質參數達到參考閾值，若是則在本日生成預警提示。
在污水廠完成一天的工作后，獲取到次日內各用水系統所需求的用水量，結合當前測得的水質參數、次日用水量和水質參數關于中水用量的變化趨勢，便能夠判斷出次日用水時，會不會出現水質參數達到參考閾值，若是則生成預警提示，在當日便對中水處理系統進行沖洗、檢修或是更換，防止在用水過程中，使用到的中水沒有達到指標要求，使用到不達標的污水。
（發明人：蔣秀婭;劉尚儉;束雙宏;蔣偉;謝敏波）
