公布日：2022.11.22
申請日：2022.07.19
分類號：C02F3/28(2006.01)I;C10L3/08(2006.01)I
摘要
本發明提供一種高濃度有機廢水資源化處理系統，包括厭氧反應器、水封組件以及甲烷處理組件；水封組件包括進氣管、水封彎以及水封罐，進氣管與厭氧反應器連接，且進氣管具有第二排氣口以及排污口，水封彎與排污口連接，第二排氣口與水封罐連接；所述甲烷處理組件與水封罐的第三排氣口連接。本發明中，有機廢水通過厭氧甲烷反應產生甲烷，且經過多級分離后將產生的氣體進行處理，進而可以獲取高純度的甲烷，有機廢水資源化處理效果非常明顯。
權利要求書
1.一種高濃度有機廢水資源化處理系統，其特征在于：包括厭氧反應器、水封組件以及甲烷處理組件；所述厭氧反應器具有進液口與第一排氣口，所述第一排氣口位于進液口上方；所述水封組件包括進氣管、水封彎以及水封罐，所述進氣管與第一排氣口連接，且所述進氣管具有第二排氣口以及排污口，所述水封彎與排污口連接，所述第二排氣口與水封罐連接；所述甲烷處理組件與水封罐的第三排氣口連接。
2.如權利要求1所述的高濃度有機廢水資源化處理系統，其特征在于：所述水封彎呈S型彎折結構且豎向設置，所述水封彎的端口與排污口連接，且于所述水封彎的低點設置有排污閥，高點設置有破虹吸閥，所述破虹吸閥常開設置，且沿所述水封彎內介質的流向，所述排污閥位于端口與破虹吸閥之間。
3.如權利要求2所述的高濃度有機廢水資源化處理系統，其特征在于：所述水封彎還連接有沖洗管，所述沖洗管的連接口位于排污閥與端口之間。
4.如權利要求1所述的高濃,度有機廢水資源化處理系統，其特征在于：所述水封罐設置有自動補水閥與自動排水閥；當所述水封罐的入口壓力偏少時，所述自動補水閥開啟；當所述水封罐的入口壓力偏大時，所述自動排水閥開啟。
5.如權利要求1所述的高濃度有機廢水資源化處理系統，其特征在于：所述厭氧反應器內設置有三相分離器以及氣水分離器，所述氣水分離器的進口與三相分離器的出口連接，且所述進氣管連接氣水分離器的出口。
6.如權利要求5所述的高濃度有機廢水資源化處理系統，其特征在于：所述水封罐自動控制其內液位，且液位L02＝L01-H01+H02/3-(P01-2P02+P03)/ρg，其中L01為所述厭氧反應器內的液位，H01為三相分離器的安裝高度，H02為三相分離器的高度，P01為所述氣水分離器的出口壓力，P02為所述水封罐的進口壓力，P03為所述水封罐的出口壓力，ρ為液體密度，g為重力加速度。
7.如權利要求1所述的高濃度有機廢水資源化處理系統，其特征在于：所述甲烷處理組件包括預處理子系統，所述預處理子系統包括冷凍機、換熱器以及過濾器，三者沿氣體流向依次設置，所述冷凍機與水封罐連接。
8.如權利要求7所述的高濃度有機廢水資源化處理系統，其特征在于：所述甲烷處理組件還包括甲烷提純子系統，所述甲烷提純子系統包括氣體分離膜以及甲烷儲罐，所述過濾器排出的氣體進入氣體分離膜處理后存放至所述甲烷儲罐。
9.如權利要求1所述的高濃度有機廢水資源化處理系統，其特征在于：還包括緩沖罐，所述水封罐與甲烷處理組件之間通過緩沖罐連接。
10.一種高濃度有機廢水資源化處理方法，其特征在于，采用如下步驟：有機廢水導入?yún)捬醴磻?yīng)器內進行厭氧甲烷反應；所述厭氧反應器內產生的氣體通過分離后導入水封組件，通過所述水封組件控制管路內氣壓；所述水封組件排出氣體通過甲烷處理組件凈化提純后收集儲存。
發明內容
本發明的目的在于克服現有技術之缺陷，提供了一種高濃度有機廢水資源化處理系統及方法。
本發明是這樣實現的：

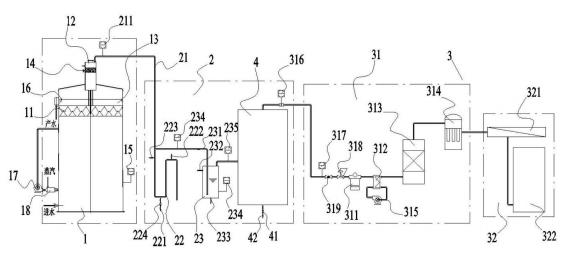

本發明實施例提供一種高濃度有機廢水資源化處理系統，包括厭氧反應器、水封組件以及甲烷處理組件；
所述厭氧反應器具有進液口與第一排氣口，所述第一排氣口位于進液口上方；
所述水封組件包括進氣管、水封彎以及水封罐，所述進氣管與第一排氣口連接，且所述進氣管具有第二排氣口以及排污口，所述水封彎與排污口連接，所述第二排氣口與水封罐連接；
所述甲烷處理組件與水封罐的第三排氣口連接。
進一步地，所述水封彎呈S型彎折結構且豎向設置，所述水封彎的端口與排污口連接，且于所述水封彎的低點設置有排污閥，高點設置有破虹吸閥，所述破虹吸閥常開設置，且沿所述水封彎內介質的流向，所述排污閥位于端口與破虹吸閥之間。
進一步地，所述水封彎還連接有沖洗管，所述沖洗管的連接口位于排污閥與端口之間。
進一步地，所述水封罐設置有自動補水閥與自動排水閥；
當所述水封罐的入口壓力偏少時，所述自動補水閥開啟；
當所述水封罐的入口壓力偏大時，所述自動排水閥開啟。
進一步地，所述厭氧反應器內設置有三相分離器以及氣水分離器，所述氣水分離器的進口與三相分離器的出口連接，且所述進氣管連接氣水分離器的出口。
進一步地，所述水封罐自動控制其內液位，且液位L02＝L01-H01+H02/3-(P01-2P02+P03)/ρg，其中L01為所述厭氧反應器內的液位，H01為三相分離器的安裝高度，H02為三相分離器的高度，P01為所述氣水分離器的出口壓力，P02為所述水封罐的進口壓力，P03為所述水封罐的出口壓力，ρ為液體密度，g為重力加速度。
進一步地，所述甲烷處理組件包括預處理子系統，所述預處理子系統包括冷凍機、換熱器以及過濾器，三者沿氣體流向依次設置，所述冷凍機與水封罐連接。
進一步地，所述甲烷處理組件還包括甲烷提純子系統，所述甲烷提純子系統包括氣體分離膜以及甲烷儲罐，所述過濾器排出的氣體進入氣體分離膜處理后存放至所述甲烷儲罐。
進一步地，還包括緩沖罐，所述水封罐與甲烷處理組件之間通過緩沖罐連接。
本發明實施例還提供一種高濃度有機廢水資源化處理方法，采用如下步驟：
有機廢水導入?yún)捬醴磻?yīng)器內進行厭氧甲烷反應；
所述厭氧反應器內產生的氣體通過分離后導入水封組件，通過所述水封組件控制管路內氣壓；
所述水封組件排出氣體通過甲烷處理組件凈化提純后收集儲存。
本發明具有以下有益效果：
本發明的處理系統中，高濃度的有機廢水先導入?yún)捬醴磻?yīng)器中，通過厭氧甲烷反應生成甲烷，生成的甲烷經過處理后可被收集利用，實現有機廢水資源化。另外厭氧反應器中排出的氣體進入水封組件，通過水封組件可以達到控制厭氧反應器排氣側的壓力，具體是厭氧反應器的汽水分離處形成有效氣室，降低厭氧反應器排出氣體帶泥的可能性。
（發明人：冷超群;齊越;顧磊;李紅;李進;高本修）
