公布日：2022.12.09
申請日：2022.09.28
分類號：C02F1/16(2006.01)I;B01D46/10(2006.01)I
摘要
本發明提供酸性廢水低溫煙氣蒸發濃縮處理裝置，包括塔體，所述塔體的的底部外壁設有檢修門，所述塔體的內部由上至下依次間隔安裝有除沫器、上噴淋管、上柵板、下噴淋管、下柵板、過濾板、布罩，所述塔體的頂端設有出煙管；所述下柵板、過濾板之間的區域為導氣腔，導氣腔的內部安裝有傾斜向下的導流隔板；所述塔體的側面設有7字形的集液槽，集液槽的內部頂部與導氣腔連通，集液槽的內部底部為儲液腔。本發明在空心塔內增加雙層柵板，并設置雙層噴淋管，可為氣液兩相接觸提供充分的比表面積，形成強烈傳質，吸收效率高，在高噴淋密度和大自由截面積狀況下布氣均勻，可以保證氣液接觸均勻，不會發生局部斷流情況。
權利要求書
1.酸性廢水低溫煙氣蒸發濃縮處理裝置，其特征在于：包括塔體，所述塔體的的底部外壁設有檢修門，所述塔體的內部由上至下依次間隔安裝有除沫器、上噴淋管、上柵板、下噴淋管、下柵板、過濾板、布罩，所述塔體的頂端設有出煙管，塔體的側壁設有進煙管，進煙管位于濾布罩的底部；所述下柵板、過濾板之間的區域為導氣腔，導氣腔的內部安裝有傾斜向下的導流隔板；所述塔體的側面設有7字形的集液槽，集液槽的內部頂部與導氣腔連通，集液槽的內部底部為儲液腔，導流隔板傾斜延伸至儲液腔上方，集液槽的底面垂直連通出液管，導流隔板的底部、過濾板之間的區域為第一導風通道，導流隔板的頂部、下柵板之間的區域為第二導風通道，第一導風通道、第二導風通道呈U型結構；霧化噴出的酸液與上柵板分散上浮的煙氣接觸進行一次濃縮；霧化噴出的酸液與下柵板分散上浮的煙氣接觸進行二次濃縮；沿導流隔板向下流動的酸液與第二導風通道內的煙氣接觸進行三次濃縮。
2.根據權利要求1所述的酸性廢水低溫煙氣蒸發濃縮處理裝置，其特征在于：所述出液管的外部安裝有酸液濃度傳感器，所述集液槽的頂部安裝有抽液泵，抽液泵的入口通過抽液管連通至儲液腔，抽液泵的出口通過出液管并聯至進液管，進液管的出口連通至上噴淋管；酸液濃度傳感器用以檢測儲液槽的酸液濃度，當酸液濃度過高時，抽液泵抽出酸液至上噴淋管進行四次濃縮。
3.根據權利要求1所述的酸性廢水低溫煙氣蒸發濃縮處理裝置，其特征在于：所述布罩的外邊緣處嵌入于固定環框內，固定環框的外壁對稱開設有插槽，螺柱從外向內貫穿塔體且內端旋入至插槽內；固定環框的頂面連接有起吊組件，起吊組件用以帶動固定環框升降運動。
4.根據權利要求3所述的酸性廢水低溫煙氣蒸發濃縮處理裝置，其特征在于：所述固定環框的內壁開設有固定環槽，布罩的外邊緣環形陣列布設有豎直設置的連接環，固定環槽向內延伸開設有多個收納孔，每個收納孔對應一個連接環，收納孔的內部安裝有扣環組件，扣環組件與連接環扣合連接。
5.根據權利要求4所述的酸性廢水低溫煙氣蒸發濃縮處理裝置，其特征在于：所述扣環組件包括支撐桿、扣環，支撐桿的一端垂直固定于收納孔內、另一端設有套管，套管為四分之一圓弧管狀結構，扣環水平設置，扣環滑動貫穿套管，扣環具有相對設置的開口端和鉸接端，固定環框的頂面豎向安裝有調節柱，調節柱用以帶動扣環轉動，布罩安裝狀態下：開口端置于套管內，鉸接端置于連接環內；布罩拆卸狀態下：開口端置于連接環內，鉸接端置于套管內。
6.根據權利要求5所述的酸性廢水低溫煙氣蒸發濃縮處理裝置，其特征在于：所述布罩的截面積大于固定環框的內截面積，布罩呈松弛下垂狀態設置；所述支撐桿為水平彈性伸縮結構，調節柱為豎直彈性伸縮結構。
7.根據權利要求1所述的酸性廢水低溫煙氣蒸發濃縮處理裝置，其特征在于：所述過濾板的底面中心處設有導向架，過濾板的底面外邊緣處垂直設有導桿，導桿滑動貫穿固定環框；起吊組件包括牽引電機、收卷輪、第一牽引繩、第二牽引繩；牽引電機設于塔體，牽引電機的輸出端連接收卷輪，收卷輪的外壁纏繞有第一牽引繩，第一牽引繩貫穿塔體、導向架，第一牽引繩的外端連接有多個第二牽引繩，多個第二牽引繩的底端呈環形扣合連接固定環框的表面。
8.根據權利要求1所述的酸性廢水低溫煙氣蒸發濃縮處理裝置，其特征在于：所述導流隔板的表面安裝有濃縮液清理組件，濃縮液清理組件包括浮動刮板、清理牽引組件、復位牽引組件；浮動刮板豎直滑動設于導流隔板的頂部，浮動刮板的一側面連接清理牽引組件、另一側面連接復位牽引組件，浮動刮板的頂端始終與下柵板的底面貼合、底端始終與導流隔板的表面貼合，浮動刮板用以同步清理下柵板底面、導流隔板表面的濃縮雜質。
發明內容
針對現有技術的不足，本發明提供了酸性廢水低溫煙氣蒸發濃縮處理裝置，解決了背景技術中提到的問題。
為實現以上目的，本發明通過以下技術方案予以實現：

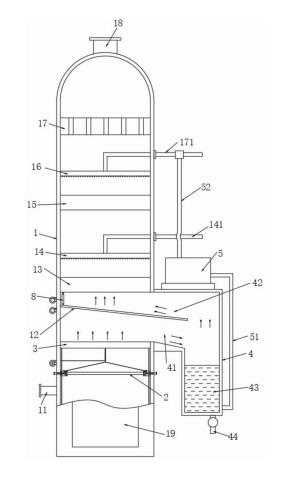

酸性廢水低溫煙氣蒸發濃縮處理裝置，包括塔體，所述塔體的的底部外壁設有檢修門，所述塔體的內部由上至下依次間隔安裝有除沫器、上噴淋管、上柵板、下噴淋管、下柵板、過濾板、布罩，所述塔體的頂端設有出煙管，塔體的側壁設有進煙管，進煙管位于濾布罩的底部；所述下柵板、過濾板之間的區域為導氣腔，導氣腔的內部安裝有傾斜向下的導流隔板；
所述塔體的側面設有7字形的集液槽，集液槽的內部頂部與導氣腔連通，集液槽的內部底部為儲液腔，導流隔板傾斜延伸至儲液腔上方，集液槽的底面垂直連通出液管，導流隔板的底部、過濾板之間的區域為第一導風通道，導流隔板的頂部、下柵板之間的區域為第二導風通道，第一導風通道、第二導風通道呈U型結構；
霧化噴出的酸液與上柵板分散上浮的煙氣接觸進行一次濃縮；
霧化噴出的酸液與下柵板分散上浮的煙氣接觸進行二次濃縮；
沿導流隔板向下流動的酸液與第二導風通道內的煙氣接觸進行三次濃縮。
進一步的，所述出液管的外部安裝有酸液濃度傳感器，所述集液槽的頂部安裝有抽液泵，抽液泵的入口通過抽液管連通至儲液腔，抽液泵的出口通過出液管并聯至進液管，進液管的出口連通至上噴淋管；
酸液濃度傳感器用以檢測儲液槽的酸液濃度，當酸液濃度過高時，抽液泵抽出酸液至上噴淋管進行四次濃縮。
進一步的，所述布罩的外邊緣處嵌入于固定環框內，固定環框的外壁對稱開設有插槽，螺柱從外向內貫穿塔體且內端旋入至插槽內；固定環框的頂面連接有起吊組件，起吊組件用以帶動固定環框升降運動。
進一步的，所述固定環框的內壁開設有固定環槽，布罩的外邊緣環形陣列布設有豎直設置的連接環，固定環槽向內延伸開設有多個收納孔，每個收納孔對應一個連接環，收納孔的內部安裝有扣環組件，扣環組件與連接環扣合連接。
進一步的，所述扣環組件包括支撐桿、扣環，支撐桿的一端垂直固定于收納孔內、另一端設有套管，套管為四分之一圓弧管狀結構，扣環水平設置，扣環滑動貫穿套管，扣環具有相對設置的開口端和鉸接端，固定環框的頂面豎向安裝有調節柱，調節柱用以帶動扣環轉動，布罩安裝狀態下：開口端置于套管內，鉸接端置于連接環內；布罩拆卸狀態下：開口端置于連接環內，鉸接端置于套管內。
進一步的，所述布罩的截面積大于固定環框的內截面積，布罩呈松弛下垂狀態設置；所述支撐桿為水平彈性伸縮結構，調節柱為豎直彈性伸縮結構。
進一步的，所述過濾板的底面中心處設有導向架，過濾板的底面外邊緣處垂直設有導桿，導桿滑動貫穿固定環框；起吊組件包括牽引電機、收卷輪、第一牽引繩、第二牽引繩；牽引電機設于塔體，牽引電機的輸出端連接收卷輪，收卷輪的外壁纏繞有第一牽引繩，第一牽引繩貫穿塔體、導向架，第一牽引繩的外端連接有多個第二牽引繩，多個第二牽引繩的底端呈環形扣合連接固定環框的表面。
進一步的，所述導流隔板的表面安裝有濃縮液清理組件，濃縮液清理組件包括浮動刮板、清理牽引組件、復位牽引組件；浮動刮板豎直滑動設于導流隔板的頂部，浮動刮板的一側面連接清理牽引組件、另一側面連接復位牽引組件，浮動刮板的頂端始終與下柵板的底面貼合、底端始終與導流隔板的表面貼合，浮動刮板用以同步清理下柵板底面、導流隔板表面的濃縮雜質。
本發明提供了酸性廢水低溫煙氣蒸發濃縮處理裝置。與現有技術相比，具備以下有益效果：
1、在空心塔內增加雙層柵板，并設置雙層噴淋管，可為氣液兩相接觸提供充分的比表面積，形成強烈傳質，吸收效率高，在高噴淋密度和大自由截面積狀況下布氣均勻，可以保證氣液接觸均勻，不會發生局部斷流情況；
2、在煙氣的入口處布設過濾板、布罩，布罩能夠對煙氣進行高效過濾，過濾板能夠二次對煙氣進行過濾；
3、為避免濃縮液體直接掉落至過濾板、布罩上，方便后續輸出清理濃縮液，本實施例采用塔體、7字形集液槽錯位設計的方式，使得送氣結構與儲液結構分開，通過布設導流隔板進行中間阻隔，形成U型的導氣結構，上層柵板、下層柵板輸出的濃縮液滴落至導流隔板上，然后聚集的濃縮液沿著導流隔板輸出至儲液腔內；同時沿導流隔板輸出的濃縮液會與第二導風通道剛輸入的煙氣接觸，實現三次濃縮，提高蒸發塔對酸液的處理效果。
（發明人：周新兵;楊杰）
