公布日：2022.12.27
申請日：2022.10.09
分類號：C02F9/14(2006.01)I;C02F1/24(2006.01)N;C02F1/28(2006.01)N;C02F1/52(2006.01)N
摘要
本發明公開一種工業廢水組合式深度處理系統，包括反硝化濾池、氣浮池和加藥間；所述反硝化濾池為采用輕質濾料的上向流濾池，包括布水系統、過濾系統、反洗系統；所述氣浮池為回流加壓溶氣設計，包括配水室、混凝室、絮凝室、接觸室、分離室、氣浮池出水渠；所述加藥間的加藥裝置包括碳源加藥裝置、混凝劑加藥裝置、絮凝劑加藥裝置。本發明還公開一種工業廢水組合式深度處理方法。本發明針對反硝化濾池和氣浮池進行有機組合，反硝化濾池對前端出水TN進行深度去除，氣浮池再對反硝化濾池出水SS、TP和COD進行深度去除，確保工業廢水處理廠最終出水穩定達標。
權利要求書
1.一種工業廢水組合式深度處理系統，其特征在于：包括反硝化濾池、氣浮池和加藥間；所述反硝化濾池為采用輕質濾料的上向流濾池，包括布水系統、過濾系統、反洗系統；布水系統包括進水渠、布水井、布水管和配水渠；進水渠設置在反硝化濾池頂部，和布水井通過閘板閥分隔；布水井底部連接布水管，通往各個濾池底部的配水渠，布水管上設置進水流量計和閥門；過濾系統包括清水區、出水渠、上濾板、濾料層和下蓋板；清水區連通反硝化濾池出水渠，并與濾料層通過上濾板分隔，濾料層與濾池底部配水渠通過下蓋板分隔；反硝化濾池出水渠設置出水孔，連通氣浮池；反洗系統包括反洗風機、反洗進氣管、反洗排水渠、反洗排水管、反洗排水總渠、反洗排水總管和反洗廢水池；反洗系統采用重力流反沖洗模式，反洗用水來自過濾系統的清水區；反洗風機通過反洗進氣管向反硝化濾池提供反洗空氣；反洗排水渠一面與濾池底部的配水渠連通，另一面通過反洗排水管連通反洗排水總渠；反洗排水總渠通過反洗排水總管連通反洗廢水池；所述氣浮池為回流加壓溶氣設計，包括配水室、混凝室、絮凝室、接觸室、分離室、氣浮池出水渠；氣浮池的配水室一面連通反硝化濾池出水渠，另一面底部設置配水室過水孔連通混凝室，配水室內部設置配水室配水堰；混凝室一面連通配水室，另一面頂部設置混凝室過水孔，連通絮凝室，絮凝室一面連通混凝室，另一面底部設置絮凝室過水孔，連通接觸室，接觸室一面連通絮凝室，另一面為接觸室折板，與分離室分隔；分離室一面連通接觸室，另一面為出水堰，連通出水渠；氣浮池出水渠設置回流管和氣浮出水孔，分別連通加壓溶氣裝置和后續處理單元；所述加藥間的加藥裝置包括：碳源加藥裝置、混凝劑加藥裝置、絮凝劑加藥裝置；碳源加藥裝置通過碳源加藥管連通反硝化濾池進水渠；混凝劑加藥裝置通過混凝劑加藥管連通氣浮池混凝室；絮凝劑加藥裝置通過絮凝劑加藥管連通氣浮池絮凝室。
2.根據權利要求1所述的工業廢水組合式深度處理系統，其特征在于：反洗排水管設置閥門，反洗排水總管除設置閥門外，還設置反洗排水流量計，反洗廢水池設置反洗廢水泵。
3.根據權利要求1所述的工業廢水組合式深度處理系統，其特征在于：混凝室內部設置混凝室攪拌槳；絮凝室內部設置絮凝室攪拌槳。
4.根據權利要求1所述的工業廢水組合式深度處理系統，其特征在于：接觸室內部設置溶氣釋放器，與加壓溶氣裝置連通。
5.根據權利要求1所述的工業廢水組合式深度處理系統，其特征在于：分離室內部設置浮渣槽，頂部設置刮渣機，出水堰設置可調節堰板。浮渣槽通過出渣管與浮渣池連通。
6.根據權利要求1所述的工業廢水組合式深度處理系統，其特征在于：加藥裝置均包括儲藥罐、加藥泵和電控柜。
7.根據權利要求1所述的工業廢水組合式深度處理系統，其特征在于：加藥裝置還包括活性炭加藥裝置，活性炭加藥裝置通過炭漿加藥管連通氣浮池配水室、混凝室、絮凝室和接觸室中的一個或多個。
8.一種工業廢水組合式深度處理方法，其特征在于：使用權利要求1-7中任一項所述的工業廢水組合式深度處理系統對待處理水進行深度處理；待處理水經反硝化濾池頂部的進水渠進入布水井，再經布水井底部的布水管進入各濾池底部的配水渠，由下至上依次通過下蓋板、濾料層、上濾板、清水區，最后通過反硝化濾池出水渠的出水孔進入氣浮池；對反硝化濾池進行反洗，反洗廢水通過濾池底部的配水渠進入反洗排水渠，再通過反洗排水管進入反洗排水總渠，并最終經反洗排水總管進入反洗廢水池；氣浮池進水通過配水室配水堰和過水孔進入混凝室，在混凝室攪拌槳的快速攪拌下，與來自加藥間混凝劑加藥裝置的混凝劑進行充分混合，再通過混凝室過水孔進入絮凝室，在絮凝室攪拌槳的慢速攪拌下，與來自加藥間絮凝劑加藥裝置的絮凝劑進行充分絮凝，形成均質礬花；攜帶礬花的污水通過絮凝室過水孔進入接觸室，與通過溶氣釋放器釋放、在水中高度分散的大量微小氣泡相黏附，形成整體密度小于水的泡沫絮體并上浮到水面，以浮渣形態被分離室頂部的刮渣機刮入浮渣槽，最終通過出渣管進入浮渣池；剩余的凈化水通過分離室出水堰進入氣浮池出水渠，一部分回流水通過氣浮池出水渠回流管進入加壓溶氣裝置，用于配制高壓溶氣水，余下部分通過氣浮出水孔進入消毒池等后續處理單元。
9.根據權利要求8所述的工業廢水組合式深度處理方法，其特征在于，對反硝化濾池進行反洗，包括如下步驟：步驟1，關閉反硝化濾池進水閥，隔離反硝化濾池，反洗開始；步驟2，水預洗：打開反硝化濾池底部反洗排水閥，利用清水區濾池出水進行重力流水預洗，水預洗強度為50-70Nm3/m2h，30-90s后關閉反洗排水閥；步驟3，排氣：打開反硝化濾池底部的排氣閥、反洗進氣閥和反洗風機，快速排空空氣網格中殘留的氣體和水，30-90s后關閉排氣閥；步驟4，氣洗：反洗空氣通過反洗進氣管進入反硝化濾池，氣洗強度為12-14Nm3/m2h，2-3min后關閉反洗風機、反洗進氣閥；步驟5，排氣穩定：打開排氣閥，濾池內保持靜置狀態，30-90s后關閉排氣閥；步驟6，水洗：打開反洗排水閥，利用清水區濾池出水進行重力流水洗，水洗強度為50-70Nm3/m2h，1-2min后關閉反洗排水閥；步驟7，氣水交替沖洗：步驟4-6循環2-3次；步驟8，漂洗：打開反洗排水閥，利用清水區濾池出水進行重力流水洗，水洗強度為50-70Nm3/m2h，3-5min后關閉反洗排水閥；步驟9，反洗結束，打開反硝化濾池進水閥，濾池恢復正常運行。
10.根據權利要求8所述的工業廢水組合式深度處理方法，其特征在于：活性炭加藥裝置通過炭漿加藥管連通氣浮池配水室、混凝室、絮凝室和接觸室中的一個或多個，向氣浮池持續提供炭漿，去除難降解有機污染物和發色團。

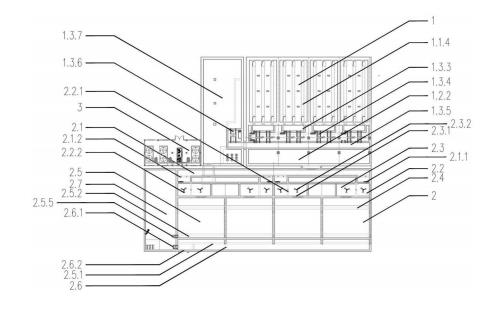

發明內容
針對上述技術問題，本發明提供了一種工業廢水組合式深度處理系統及方法，采用如下的技術方案：
一種工業廢水組合式深度處理系統，包括反硝化濾池、氣浮池和加藥間。
所述反硝化濾池為采用輕質濾料的上向流濾池，包括布水系統、過濾系統、反洗系統。
布水系統包括進水渠、布水井、布水管和配水渠。進水渠設置在反硝化濾池頂部，和布水井通過閘板閥分隔。布水井底部連接布水管，通往各個濾池底部的配水渠，布水管上設置進水流量計和閥門。
過濾系統包括清水區、出水渠、上濾板、濾料層和下蓋板。清水區連通反硝化濾池出水渠，并與濾料層通過上濾板分隔，濾料層與濾池底部配水渠通過下蓋板分隔。反硝化濾池出水渠設置出水孔，連通氣浮池。
反洗系統包括反洗風機、反洗進氣管、反洗排水渠、反洗排水管、反洗排水總渠、反洗排水總管和反洗廢水池。反洗系統采用重力流反沖洗模式，反洗用水來自過濾系統的清水區。反洗風機通過反洗進氣管向反硝化濾池提供反洗空氣。反洗排水渠一面與濾池底部的配水渠連通，另一面通過反洗排水管連通反洗排水總渠。反洗排水總渠通過反洗排水總管連通反洗廢水池。
所述氣浮池為回流加壓溶氣設計，包括配水室、混凝室、絮凝室、接觸室、分離室、氣浮池出水渠。
氣浮池的配水室一面連通反硝化濾池出水渠，另一面底部設置配水室過水孔連通混凝室，配水室內部設置配水室配水堰�；炷乙幻孢B通配水室，另一面頂部設置混凝室過水孔，連通絮凝室，絮凝室一面連通混凝室，另一面底部設置絮凝室過水孔，連通接觸室，接觸室一面連通絮凝室，另一面為接觸室折板，與分離室分隔。接觸室內部設置溶氣釋放器，與加壓溶氣裝置連通。分離室一面連通接觸室，另一面為出水堰，連通出水渠。氣浮池出水渠設置回流管和氣浮出水孔，分別連通加壓溶氣裝置和后續處理單元。
所述加藥間的加藥裝置包括：碳源加藥裝置、混凝劑加藥裝置、絮凝劑加藥裝置。
碳源加藥裝置通過碳源加藥管連通反硝化濾池進水渠。混凝劑加藥裝置通過混凝劑加藥管連通氣浮池混凝室，絮凝劑加藥裝置通過絮凝劑加藥管連通氣浮池絮凝室。
進一步的，反洗排水管設置閥門，反洗排水總管除設置閥門外，還設置反洗排水流量計，反洗廢水池設置反洗廢水泵。
進一步的，混凝室內部設置混凝室攪拌槳；絮凝室內部設置絮凝室攪拌槳。
進一步的，接觸室內部設置溶氣釋放器，與加壓溶氣裝置連通。
進一步的，分離室內部設置浮渣槽，頂部設置刮渣機，出水堰設置可調節堰板。浮渣槽通過出渣管與浮渣池連通。
進一步的，加藥裝置均包括儲藥罐、加藥泵和電控柜。
進一步的，加藥裝置還包括活性炭加藥裝置，活性炭加藥裝置通過炭漿加藥管連通氣浮池配水室、混凝室、絮凝室和接觸室中的一個或多個。
一種工業廢水組合式深度處理方法，依次通過上述反硝化濾池和氣浮池對待處理水進行深度處理。
待處理水經反硝化濾池頂部的進水渠進入布水井，再經布水井底部的布水管進入各濾池底部的配水渠，由下至上依次通過下蓋板、濾料層、上濾板、清水區，最后通過反硝化濾池出水渠的出水孔進入氣浮池；
對反硝化濾池進行反洗，反洗廢水通過濾池底部的配水渠進入反洗排水渠，再通過反洗排水管進入反洗排水總渠，并最終經反洗排水總管進入反洗廢水池；
氣浮池進水通過配水室配水堰和過水孔進入混凝室，在混凝室攪拌槳的快速攪拌下，與來自加藥間混凝劑加藥裝置的混凝劑進行充分混合，再通過混凝室過水孔進入絮凝室，在絮凝室攪拌槳的慢速攪拌下，與來自加藥間絮凝劑加藥裝置的絮凝劑進行充分絮凝，形成均質礬花；
攜帶礬花的污水通過絮凝室過水孔進入接觸室，與通過溶氣釋放器釋放、在水中高度分散的大量微小氣泡相黏附，形成整體密度小于水的泡沫絮體并上浮到水面，以浮渣形態被分離室頂部的刮渣機刮入浮渣槽，最終通過出渣管進入浮渣池；剩余的凈化水通過分離室出水堰進入氣浮池出水渠，一部分回流水通過氣浮池出水渠回流管進入加壓溶氣裝置，用于配制高壓溶氣水，余下部分通過氣浮出水孔進入消毒池等后續處理單元。
進一步的，對反硝化濾池進行反洗，包括如下步驟：
步驟1：關閉反硝化濾池進水閥，隔離反硝化濾池，反洗開始。
步驟2：水預洗。打開反硝化濾池底部反洗排水閥，利用清水區濾池出水進行重力流水預洗，水預洗強度為50-70Nm3/m2h，30-90s后關閉反洗排水閥。
步驟3：排氣。打開濾池底部的排氣閥、反洗進氣閥和反洗風機，快速排空空氣網格中殘留的氣體和水，30-90s后關閉排氣閥。
步驟4：氣洗。反洗空氣通過反洗進氣管進入反硝化濾池，氣洗強度為12-14Nm3/m2h，2-3min后關閉反洗風機、反洗進氣閥。
步驟5：排氣穩定。打開排氣閥，反硝化濾池內保持靜置狀態，使濾料層恢復穩定，以防水洗時跑料，同時排空空氣網格中的氣體，30-90s后關閉排氣閥。
步驟6：水洗。打開反洗排水閥，利用清水區濾池出水進行重力流水洗，水洗強度為50-70Nm3/m2h，1-2min后關閉反洗排水閥。
步驟7：氣水交替沖洗。方法與氣洗和水洗相同，步驟4-6循環2-3次。
步驟8：漂洗。打開反洗排水閥，利用清水區濾池出水進行重力流水洗，水洗強度為50-70Nm3/m2h，3-5min后關閉反洗排水閥。
步驟9：反洗結束，打開反硝化濾池進水閥，濾池恢復正常運行。
進一步的，加藥間還包括活性炭加藥裝置。活性炭加藥裝置通過炭漿加藥管連通氣浮池配水室、混凝室、絮凝室和接觸室中的一個或多個，向氣浮池持續提供炭漿，去除難降解有機污染物和發色團。
本發明針對反硝化濾池和氣浮池進行有機組合，反硝化濾池對前端出水TN進行深度去除，氣浮池再對反硝化濾池出水SS、TP和COD進行深度去除，確保工業廢水處理廠最終出水穩定達標。所述工業廢水組合式深度處理系統能夠充分發揮反硝化濾池和氣浮池的優勢，非常適合作為工業廢水處理廠二級生化處理的補充工藝，對生化段出水殘留的TN、TP、COD、SS、難降解有機污染物、色度等進行高效去除，保障生產運行穩定性，提升廠區出水水質，具備突出的應用前景。本發明還可加載活性炭，對工業廢水中殘存的難降解有機污染物、發色團等進行針對性去除，進一步提升出水水質。
（發明人：朱慧可;趙金君;鄭書盈;桂鋒;李泳洪;于江水）
