摘要

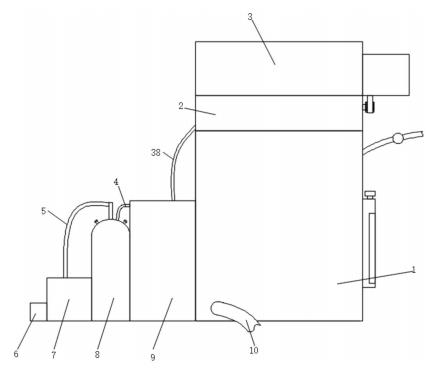

本發明涉及農村生活污水處理領域，尤其涉及一種農村生活污水處理一體化設備，包括軟化組件，所述軟化組件的頂端呈開口設置，軟化組件的頂端固定安裝有過濾組件，過濾組件的頂端固定安裝有粉碎組件；軟化組件的一側固定安裝有發酵室，發酵室的頂端與過濾組件的側壁下部之間連通設置有導污管；發酵室的一側固定安裝有儲氣罐，儲氣罐與發酵室之間連通設置有導氣管；儲氣罐的一側固定安裝有沼氣發電機組，且沼氣發電機組與儲氣罐之間連通設置有輸氣管。本發明在實際使用的過程中，能夠有效地對農村生活污水進行處理，使得處理過程中產生的副產物得到合理的利用，更好地達到了綠色環保的理念，方便實際使用。

權利要求書

1.一種農村生活污水處理一體化設備，包括軟化組件(1)，其特征在于，所述軟化組件(1)的頂端呈開口設置，軟化組件(1)的頂端固定安裝有過濾組件(2)，過濾組件(2)的頂端固定安裝有粉碎組件(3)；軟化組件(1)的一側固定安裝有發酵室(9)，發酵室(9)的頂端與過濾組件(2)的側壁下部之間連通設置有導污管(38)；發酵室(9)的一側固定安裝有儲氣罐(8)，儲氣罐(8)與發酵室(9)之間連通設置有導氣管(4)；儲氣罐(8)的一側固定安裝有沼氣發電機組(7)，且沼氣發電機組(7)與儲氣罐(8)之間連通設置有輸氣管(5)，沼氣發電機組(7)的一側通過導聯線電連接有蓄電池(6)。

2.根據權利要求1所述的一種農村生活污水處理一體化設備，其特征在于，所述軟化組件(1)包括頂端開口設置的軟化箱體(30)，軟化箱體(30)的頂端開口處固定安裝有集水斗(31)，且軟化箱體(30)的內部下側固定安裝有樹脂罐(36)，樹脂罐(36)的內部裝設有軟化樹脂(35)，集水斗(31)的底端貫穿延伸至樹脂罐(36)的內部。

3.根據權利要求2所述的一種農村生活污水處理一體化設備，其特征在于，所述軟化組件(1)的外側下部固定連接有與樹脂罐(36)連通的出水管(10)，且軟化箱體(30)的一側上部貫穿設置有與樹脂罐(36)上部連通的凈水導管(32)。

4.根據權利要求2所述的一種農村生活污水處理一體化設備，其特征在于，所述軟化箱體(30)的一側開設有開口，且軟化箱體(30)在開口處固定安裝有儲鹽容器(33)，儲鹽容器(33)與軟化樹脂(35)之間連通設置有導鹽管(34)，儲鹽容器(33)上開設有通孔，并在通孔處安裝有視窗(37)，儲鹽容器(33)在視窗(37)的一側均勻刻設有刻度。

5.根據權利要求1所述的一種農村生活污水處理一體化設備，其特征在于，所述粉碎組件(3)包括固定安裝在過濾組件(2)上方的進水口(11)，進水口(11)的一側固定安裝有驅動箱(13)，驅動箱(13)的內部固定安裝有輸出軸指向水平方向的電動機(15)，電動機(15)的輸出軸同軸連接有主動桿(16)，且主動桿(16)的一端貫穿伸入進水口(11)的內部，驅動箱(13)的內部另一側轉動連接有與主動桿(16)平行設置的從動桿(14)，從動桿(14)的一端貫穿伸入進水口(11)的內部，且從動桿(14)和主動桿(16)貫穿伸入進水口(11)內部的部分外側固定安裝有粉碎輥(19)。

6.根據權利要求5所述的一種農村生活污水處理一體化設備，其特征在于，所述主動桿(16)的外側固定安裝有主動齒輪(17)，且從動桿(14)的外側安裝有與主動齒輪(17)嚙合的從動齒輪(12)，且主動齒輪(17)的外側套設有同步帶(18)，同步帶(18)的一端貫穿延伸至驅動箱(13)的底部。

7.根據權利要求6所述的一種農村生活污水處理一體化設備，其特征在于，所述過濾組件(2)包括固定安裝在粉碎組件(3)與軟化組件(1)之間的過濾箱體(20)，過濾箱體(20)的一側上部貫穿轉動設置有聯動桿(22)，聯動桿(22)位于過濾箱體(20)外側的一端同軸連接有聯動齒輪(23)，且同步帶(18)貫穿延伸至驅動箱(13)外側的部分套設在聯動齒輪(23)的外側。

8.根據權利要求7所述的一種農村生活污水處理一體化設備，其特征在于，所述過濾箱體(20)的內部下側固定安裝有活性炭過濾層(26)，活性炭過濾層(26)的圓心處設有圓形通孔，且活性炭過濾層(26)在圓形通孔處固定安裝有防護罩(27)，防護罩(27)的頂端開口處固定安裝有軸承(29),軸承(29)的內圈固定安裝有豎直設置的轉動桿(28)，且轉動桿(28)的頂端與聯動桿(22)貫穿伸入過濾箱體(20)內部一端同軸連接有相互嚙合的錐齒輪(21)。

9.根據權利要求8所述的一種農村生活污水處理一體化設備，其特征在于，所述轉動桿(28)的側面固定安裝有安裝架(25)，且安裝架(25)的底端固定安裝有與活性炭過濾層(26)頂面貼合的刮板(24)。

發明內容

本發明的目的是為了解決現有技術中存在功能單一，且副產物得不到合理地利用的缺點，而提出的一種農村生活污水處理一體化設備。

為了實現上述目的，本發明采用了如下技術方案：

一種農村生活污水處理一體化設備，包括軟化組件，所述軟化組件的頂端呈開口設置，軟化組件的頂端固定安裝有過濾組件，過濾組件的頂端固定安裝有粉碎組件；

軟化組件的一側固定安裝有發酵室，發酵室的頂端與過濾組件的側壁下部之間連通設置有導污管；

發酵室的一側固定安裝有儲氣罐，儲氣罐與發酵室之間連通設置有導氣管；

儲氣罐的一側固定安裝有沼氣發電機組，且沼氣發電機組與儲氣罐之間連通設置有輸氣管，沼氣發電機組的一側通過導聯線電連接有蓄電池。

作為本申請的一種優選技術方案，所述軟化組件包括頂端開口設置的軟化箱體，軟化箱體的頂端開口處固定安裝有集水斗，且軟化箱體的內部下側固定安裝有樹脂罐，樹脂罐的內部裝設有軟化樹脂，集水斗的底端貫穿延伸至樹脂罐的內部，方便實現對污水的有效軟化作用。

作為本申請的一種優選技術方案，所述軟化組件的外側下部固定連接有與樹脂罐連通的出水管，且軟化箱體的一側上部貫穿設置有與樹脂罐上部連通的凈水導管，通過出水管的設置，有效地進行排水，且通過凈水導管的設置，有效地使得凈水得到輸入，為設備的內部清洗提供便利，保證設備內部的水軟化能力重置。

作為本申請的一種優選技術方案，所述軟化箱體的一側開設有開口，且軟化箱體在開口處固定安裝有儲鹽容器，儲鹽容器與軟化樹脂之間連通設置有導鹽管，儲鹽容器上開設有通孔，并在通孔處安裝有視窗，儲鹽容器在視窗的一側均勻刻設有刻度，方便鹽類的補給，保證軟化組件的持續有效水軟化作用。

作為本申請的一種優選技術方案，所述粉碎組件包括固定安裝在過濾組件上方的進水口，進水口的一側固定安裝有驅動箱，驅動箱的內部固定安裝有輸出軸指向水平方向的電動機，電動機的輸出軸同軸連接有主動桿，且主動桿的一端貫穿伸入進水口的內部，驅動箱的內部另一側轉動連接有與主動桿平行設置的從動桿，從動桿的一端貫穿伸入進水口的內部，且從動桿和主動桿貫穿伸入進水口內部的部分外側固定安裝有粉碎輥，通過粉碎輥的設置，有效地對污水內部摻雜的雜物進行破碎處理。

作為本申請的一種優選技術方案，所述主動桿的外側固定安裝有主動齒輪，且從動桿的外側安裝有與主動齒輪嚙合的從動齒輪，且主動齒輪的外側套設有同步帶，同步帶的一端貫穿延伸至驅動箱的底部，通過從動齒輪和主動齒輪的設置，有效地使得兩組粉碎輥進行旋轉，進而對污水中摻雜的雜物進行有效粉碎處理。

作為本申請的一種優選技術方案，所述過濾組件包括固定安裝在粉碎組件與軟化組件之間的過濾箱體，過濾箱體的一側上部貫穿轉動設置有聯動桿，聯動桿位于過濾箱體外側的一端同軸連接有聯動齒輪，且同步帶貫穿延伸至驅動箱外側的部分套設在聯動齒輪的外側，實現聯動桿的有效旋轉，為后續的快速過濾提供較好地保證。

作為本申請的一種優選技術方案，所述過濾箱體的內部下側固定安裝有活性炭過濾層，活性炭過濾層的圓心處設有圓形通孔，且活性炭過濾層在圓形通孔處固定安裝有防護罩，防護罩的頂端開口處固定安裝有軸承，軸承的內圈固定安裝有豎直設置的轉動桿，且轉動桿的頂端與聯動桿貫穿伸入過濾箱體內部一端同軸連接有相互嚙合的錐齒輪，有效地使得轉動桿旋轉，提高污物粉碎處理后的污水能夠更好地在活性炭過濾層處得到過濾處理，并且保證活性炭過濾層的過濾效果，避免過濾后的雜物的過度堆積。

作為本申請的一種優選技術方案，所述轉動桿的側面固定安裝有安裝架，且安裝架的底端固定安裝有與活性炭過濾層頂面貼合的刮板，方便有效地使得活性炭過濾層上方濾出的雜物的推移，為后續的推擠發酵提供準備。

本發明的有益效果為：

1、在實際使用的過程中，首先通過將污水自粉碎組件處導入，并通過啟動粉碎組件內側電動機，在電動機的驅動下，有效帶動主動齒輪旋轉，在主動齒輪的旋轉作用下有效地帶動從動齒輪旋轉，進而使得主動桿和從動桿相向旋轉，從而使得粉碎輥相向旋轉，實現對農村污水中摻雜的物質的粉碎；

2、粉碎后的污水落至過濾組件處，在前述主動齒輪的旋轉過程中，配合同步帶的設置，有效地帶動聯動齒輪旋轉，進而使得聯動桿旋轉，進而在錐齒輪的嚙合作用下帶動轉動桿旋轉，進而使得安裝架帶動刮板對位于活性炭過濾層上方的初步處理后的污水進行加速過濾，且過濾留置的雜物在刮板的作用下逐漸推擠至導污管處，并在發酵室內堆積發酵，且保證污水得到初步過濾后落至下方的軟化組件內進行后續的軟化處理；

3、當過濾組件內過濾后的雜物落至發酵室內進行發酵過程中，產生的沼氣經由導氣管導送至儲氣罐內進行存儲，并且能夠有效地堆積處理，而后堆積在內部的沼氣經由輸氣管導送至沼氣發電機組內進行發電處理，產生的電力蓄積在蓄電池內，供設備循環使用；

4、處理后的污水落至軟化組件內部后，通過集水斗有效地導送至樹脂罐內，并在軟化樹脂處得到軟化處理，使得污水內的金屬離子析出，軟化后的污水經由出水管排出，可用于日常沖洗灌溉等；

5、在軟化組件長期使用后，可以通過在儲鹽容器處補給鹽類，并通過凈水導管對樹脂罐內輸入凈水，使得樹脂罐內部形成高濃度鹽水，從而使得吸附在軟化樹脂內的鈣鎂離子等析出，并在出水管處排出，保證鈉離子有效地重新吸附至軟化樹脂上，實現樹脂罐的軟化能力。

本申請?jiān)趯?shí)際使用的過程中，能夠有效地對農村生活污水進行處理，使得處理過程中產生的副產物得到合理的利用，更好地達到了綠色環保的理念，方便實際使用。

（發明人：王春明）
