公布日：2022.10.11
申請日：2022.07.26
分類號：C02F9/14(2006.01)I;C02F3/28(2006.01)I;B01D36/02(2006.01)I
摘要

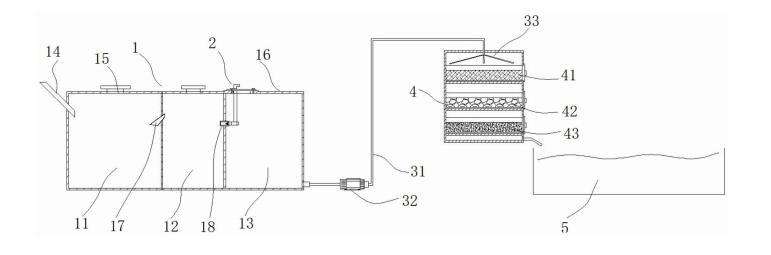

本發明涉及一種低能耗分散式生活污水處理設備，包括化糞池、抽水管路、過濾裝置，化糞池包括筒體，筒體內具有三個處理室，分別為一級處理室、二級處理室、三級處理室，三級處理室的右下角設有排水管，排水管與抽水管路一端連接，抽水管路上設有抽水泵，抽水管路的另一端連接過濾裝置的入水管；三級處理室設有多功能組件，多功能組件包括推拉板、豎管、橫管、過濾管頭，推拉板上側還設有U型管，液位傳感器固定在橫管底部，用于監測三級處理室內的液位；過濾裝置包括柜體，柜體內設有至少一層的過濾層；柜體底部設有出水口。該處理設備可以應用于農村地區，對分散式生活污水進行集中發酵、處理，處理后的水再排入河道或沉淀池以再利用。
權利要求書
1.一種低能耗分散式生活污水處理設備，其特征在于：包括化糞池、抽水管路、過濾裝置，化糞池包括筒體，筒體水平設置，筒體內具有被隔板隔開的三個處理室，分別為一級處理室、二級處理室、三級處理室，一級處理室設有進水管，二級處理室和一級處理室之間的隔板上設有傾斜連通管，三級處理室和二級處理室之間的隔板上設有水平連通管，三級處理室的右下角設有排水管，排水管與抽水管路一端連接，抽水管路上設有抽水泵，抽水管路的另一端連接過濾裝置的入水管；三級處理室設有多功能組件，三級處理室的上側貫通設有矩形口或橢圓形口，多功能組件包括推拉板、豎管、橫管，豎管上端與推拉板連接，豎管下端與橫管垂直連接并連通，橫管的朝向二級處理室的一端設有過濾管頭，過濾管頭上設有多個過濾孔，過濾管頭的外周具有用于與所述水平連通管插配的錐形接觸部；橫管的長度小于所述矩形口或橢圓形口的長度，以使得橫管可由三級處理室外伸入；橫管伸入后并在推拉板的推動下可與所述水平連通管插配，推拉板蓋設在所述矩形口或橢圓形口處，推拉板通過螺栓固定；推拉板上側還設有U型管，U型管的一端與推拉板螺紋裝配，并與所述豎管連通，另一端開口朝下并設有可拆卸的堵頭；所述堵頭穿設有線纜，線纜的一端連接有液位傳感器，液位傳感器固定在所述橫管的底部，用于監測所述三級處理室內的液位，線纜從豎管中通過；液位傳感器檢測到液位到設定高度時，給抽水泵相應信號，抽水泵啟動并工作設定時間以抽水；過濾裝置包括柜體，柜體內設有至少一層的過濾層，過濾層至少選用沸石填料層、高爐渣填料層、砂礫層中的一種；柜體的底部設有出水口。
2.根據權利要求1所述的低能耗分散式生活污水處理設備，其特征在于：所述筒體為長方體，筒體上側設有凸塊，所述矩形口或橢圓形口貫通所述凸塊，凸塊的邊緣用于支撐所述推拉板，推拉板的底面設有兩個平行的滑槽，所述凸塊上設有兩個與滑槽滑動配合的滑軌，滑槽的一端為開放端，另一端為盲端，該盲端用于在推拉板推所述水平連通管到位時，與滑軌端部擋止配合。
3.根據權利要求2所述的低能耗分散式生活污水處理設備，其特征在于：所述滑軌的截面呈三角形，滑槽為三角槽，所述凸塊的邊緣設橡膠墊層。
4.根據權利要求2所述的低能耗分散式生活污水處理設備，其特征在于：所述推拉板上設有向上延伸的便于操作的把手。
5.根據權利要求1至4任一項所述的低能耗分散式生活污水處理設備，其特征在于：所述一級處理室、二級處理室的上部均設有掏糞口，掏糞口處設有可打開的密封蓋。
6.根據權利要求1所述的低能耗分散式生活污水處理設備，其特征在于：所述柜體內上下間隔設有三層的過濾層，分別為沸石填料層、高爐渣填料層、砂礫層，柜體內于沸石填料層的上方設有分流管組件，分流管組件包括三根分流管，三根分流管以入水管為中心輻射狀分布，分流管向下傾斜設置，分流管的下面設有多個沿其長度方向分布的落水孔。
7.根據權利要求6所述的低能耗分散式生活污水處理設備，其特征在于：所述柜體內設有三層支撐軌道，支撐軌道為三段式的U型，支撐軌道的三段分別位于柜體內的左側板、后側板及右側板，柜體的前側為抽拉口，過濾層包括抽拉斗及設置在抽拉斗內的填料層，抽拉斗以抽屜式裝配在柜體中，可由抽拉口處推入或拉出；抽拉斗的底部為網格狀結構。
8.根據權利要求7所述的低能耗分散式生活污水處理設備，其特征在于：位于左側板、右側板上的支撐軌道部分記為第一支撐軌、第二支撐軌，第一支撐軌、第二支撐軌的上側均設有弧形槽口，抽拉斗的底部設有弧形凸起，用于與弧形槽口阻尼配合。
9.根據權利要求8所述的低能耗分散式生活污水處理設備，其特征在于：所述抽拉斗包括倉體及位于倉體前側的抽拉板，所述抽拉斗在推入柜體到位后，抽拉板與柜體前側磁吸配合；倉體用于放置填料。
10.根據權利要求9所述的低能耗分散式生活污水處理設備，其特征在于：所述抽拉斗內設有料位指示線及溢流管，料位指示線水平設置，用于指示裝入的填料的厚度；溢流管豎向設置，溢流管的頂部低于抽拉斗的倉體的高度，溢流管的底部向下穿出倉體，以將溢流水排入該倉體的下方。
發明內容
本發明的目的是提供一種低能耗分散式生活污水處理設備，以解決生活污水的處理問題。
為實現上述目的，本發明采用如下技術方案：
一種低能耗分散式生活污水處理設備，包括化糞池、抽水管路、過濾裝置，化糞池包括筒體，筒體水平設置，筒體內具有被隔板隔開的三個處理室，分別為一級處理室、二級處理室、三級處理室，一級處理室設有進水管，二級處理室和一級處理室之間的隔板上設有傾斜連通管，三級處理室和二級處理室之間的隔板上設有水平連通管，三級處理室的右下角設有排水管，排水管與抽水管路一端連接，抽水管路上設有抽水泵，抽水管路的另一端連接過濾裝置的入水管；
三級處理室設有多功能組件，三級處理室的上側貫通設有矩形口或橢圓形口，多功能組件包括推拉板、豎管、橫管，豎管上端與推拉板連接，豎管下端與橫管垂直連接并連通，橫管的朝向二級處理室的一端設有過濾管頭，過濾管頭上設有多個過濾孔，過濾管頭的外周具有用于與所述水平連通管插配的錐形接觸部；橫管的長度小于所述矩形口或橢圓形口的長度，以使得橫管可由三級處理室外伸入；橫管伸入后并在推拉板的推動下可與所述水平連通管插配，推拉板蓋設在所述矩形口或橢圓形口處，推拉板通過螺栓固定；推拉板上側還設有U型管，U型管的一端與推拉板螺紋裝配，并與所述豎管連通，另一端開口朝下并設有可拆卸的堵頭；所述堵頭穿設有線纜，線纜的一端連接有液位傳感器，液位傳感器固定在所述橫管的底部，用于監測所述三級處理室內的液位，線纜從豎管中通過；液位傳感器檢測到液位到設定高度時，給抽水泵相應信號，抽水泵啟動并工作設定時間以抽水；
過濾裝置包括柜體，柜體內設有至少一層的過濾層，過濾層至少選用沸石填料層、高爐渣填料層、砂礫層中的一種；柜體的底部設有出水口。
進一步地，所述筒體為長方體，筒體上側設有凸塊，所述矩形口或橢圓形口貫通所述凸塊，凸塊的邊緣用于支撐所述推拉板，推拉板的底面設有兩個平行的滑槽，所述凸塊上設有兩個與滑槽滑動配合的滑軌，滑槽的一端為開放端，另一端為盲端，該盲端用于在推拉板推所述水平連通管到位時，與滑軌端部擋止配合。
進一步地，所述滑軌的截面呈三角形，滑槽為三角槽，所述凸塊的邊緣設橡膠墊層。
進一步地，所述推拉板上設有向上延伸的便于操作的把手。
進一步地，所述一級處理室、二級處理室的上部均設有掏糞口，掏糞口處設有可打開的密封蓋。
進一步地，所述柜體內上下間隔設有三層的過濾層，分別為沸石填料層、高爐渣填料層、砂礫層，柜體內于沸石填料層的上方設有分流管組件，分流管組件包括三根分流管，三根分流管以入水管為中心輻射狀分布，分流管向下傾斜設置，分流管的下面設有多個沿其長度方向分布的落水孔。
進一步地，所述柜體內設有三層支撐軌道，支撐軌道為三段式的U型，支撐軌道的三段分別位于柜體內的左側板、后側板及右側板，柜體的前側為抽拉口，過濾層包括抽拉斗及設置在抽拉斗內的填料層，抽拉斗以抽屜式裝配在柜體中，可由抽拉口處推入或拉出；抽拉斗的底部為網格狀結構。
進一步地，位于左側板、右側板上的支撐軌道部分記為第一支撐軌、第二支撐軌，第一支撐軌、第二支撐軌的上側均設有弧形槽口，抽拉斗的底部設有弧形凸起，用于與弧形槽口阻尼配合。
進一步地，所述抽拉斗包括倉體及位于倉體前側的抽拉板，所述抽拉斗在推入柜體到位后，抽拉板與柜體前側磁吸配合；倉體用于放置填料。
進一步地，所述抽拉斗內設有料位指示線及溢流管，料位指示線水平設置，用于指示裝入的填料的厚度；溢流管豎向設置，溢流管的頂部低于抽拉斗的倉體的高度，溢流管的底部向下穿出倉體，以將溢流水排入該倉體的下方。
本發明的有益效果：
本發明低能耗分散式生活污水處理設備，其中化糞池具有三個處理室，經過發酵一段時間后，固體沉降底部，液體最終流入三級處理室，一些蟲卵及菌類死亡(這部分效果是現有技術)。本發明在三級處理室設置了多功能組件，多功能組件包括可移動的推拉板、管道、過濾管頭，過濾管頭上設有多個過濾孔，起到過濾浮渣的作用，防止進入三級處理室，以及后面的抽水泵中。利用推拉板的可移動性，實現過濾管頭的與二、三級處理室間的水平連通管插配，實現過濾的同時，還便于過濾管頭的可取出清理；同時，多功能組件還集成有液位傳感器，檢測三級處理室內的液位，達到設定高度時，給抽水泵信號以進行抽水，抽水至過濾裝置，利用過濾裝置對污水進行進一步除磷等處理，然后才排放至沉淀池或河道中。信號線纜直接從多功能組件的管道中穿過，結構緊湊。多功能組件還設有U型管，U型管堵上時，處理室內可以很好地厭氧處理；根據需要，U型管打開，三級處理室的水可以進行一定的曝氣處理，U型管的造型也不會導致其他異物進入；擰掉U型管后，還可通過多功能組件的豎管向三級處理室投放藥劑，對水進行預處理。本發明的分散式生活污水處理設備，僅有偶爾工作的抽水泵耗能，因此也屬于低能耗的設備。
（發明人：鄧明利;杜超;陳培林;郜雪飛;張榮榮;張浩偉;宋經緯）
