公布日：2022.12.20
申請日：2022.09.23
分類號：C02F9/14(2006.01)I;C02F3/30(2006.01)I;C02F3/34(2006.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N;C02F101/38(2006.01)N
摘要
本發明屬于工業污水處理技術領域，具體涉及一種處理低碳氮比、高氨氮廢水的裝置和方法，所述裝置包括依次連通的調節池、反硝化反應器、亞硝化反應器、沉淀池I、PN‑ANAMMOX處理單元、沉淀池II、缺氧池、好氧池、沉淀池III、物化反應沉淀池和清水池，所述沉淀池I、沉淀池II和沉淀池III的排泥口連通污泥池。本發明裝置和方法解決了高氨氮、高有機氮濃度廢水難達標處理以的難題技術難題，特別是因高有機氮廢水在生化過程中會轉化為氨氮，從而導致廢水中氨氮濃度大幅度升高，進而導致出水氨氮超標的問題。
權利要求書

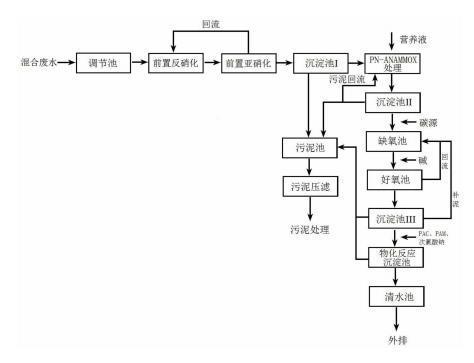

1.一種處理低碳氮比、高氨氮廢水的裝置，其特征在于，包括依次連通的調節池、反硝化反應器、亞硝化反應器、沉淀池I、PN-ANAMMOX處理單元、沉淀池II、缺氧池、好氧池、沉淀池III、物化反應沉淀池和清水池，所述沉淀池I、沉淀池II和沉淀池III的排泥口連通污泥池；所述亞硝化反應器與所述反硝化反應器之間設有第一回流管道，所述好氧池與所述缺氧池之間設有第二回流管道；所述沉淀池II與所述PN-ANAMMOX處理單元之間設有污泥回流管道，所述沉淀池III與所述缺氧池之間設有補泥管道。
2.如權利要求1所述的處理低碳氮比、高氨氮廢水的裝置，其特征在于，所述好氧池的內部設有循環管路。
3.如權利要求1所述的處理低碳氮比、高氨氮廢水的裝置，其特征在于，所述污泥池的出口設有污泥壓濾裝置。
4.如權利要求1所述的處理低碳氮比、高氨氮廢水的裝置，其特征在于，所述PN-ANAMMOX處理單元、缺氧池、好氧池和物化反應沉淀池均設有加藥裝置。
5.一種處理低碳氮比、高氨氮廢水的方法，其特征在于，采用權利要求1-4中任一項所述的裝置，包括以下步驟，S1：低碳氮比、高氨氮廢水進入調節池，進行均質均量，混勻攪拌，調配水質、水量、pH，同時在線監測氨氮濃度；S2：調節池出水與部分亞硝化反應器出水混合后進入反硝化反應器，通過反硝化細菌利用低碳氮比、高氨氮廢水中原有的BOD作為反硝化碳源，去除進水中的碳源；S3：反硝化反應器的出水進入亞硝化反應器，在亞硝化反應器中實現氨氮的穩定亞硝化，將大部分氨氮轉化為亞硝氮，亞硝化反應器的部分出水回流至反硝化反應器；S4：亞硝化反應器的剩余出水進入沉淀池I進行沉淀，沉淀污泥排入污泥池；S5：沉淀池I中分離所得上清液混入營養液后進入PN-ANAMMOX處理單元，上清液中的部分氨氮在氨氧化細菌的作用下轉化為亞硝氮，剩余的氨氮再與轉化的亞硝氮在厭氧氨氧化細菌的作用下轉化為氮?dú)�，并有少量硝酸氮產生；S6：PN-ANAMMOX處理單元出水進入沉淀池II進行沉淀，沉淀污泥排入污泥池或回流到PN-ANAMMOX處理單元；S7：沉淀池II中分離所得上清液與部分好氧池出水混合后進入缺氧池，在補充碳源的情況下發生SNAD反應，實現脫氮；S8：缺氧池出水進入好氧池，進行硝化反應，將大部分氨氮轉化為硝酸氮，部分好氧池出水回流到缺氧池進行脫氮處理，實現氨氮和總氮的去除；S9：好氧池其余出水進入沉淀池III進行沉淀，沉淀污泥回流至缺氧池或排入污泥池；S10：沉淀池III中分離所得上清液進入物化反應沉淀池，在PAC、PAM及NaClO的作用下進行混凝和進一步去除氨氮，物化反應沉淀池出水進入清水池，沉淀污泥排入污泥池。
6.如權利要求5所述的處理低碳氮比、高氨氮廢水的方法，其特征在于，所述步驟S2中，調節池出水與部分亞硝化反應器出水按體積比為1：1.5-3混合。
7.如權利要求5所述的處理低碳氮比、高氨氮廢水的方法，其特征在于，所述步驟S3中，亞硝化反應器內的pH為7.5-8.0。
8.如權利要求5所述的處理低碳氮比、高氨氮廢水的方法，其特征在于，所述步驟S5中，PN-ANAMMOX處理單元內的pH為7.5-8.0。
9.如權利要求5所述的處理低碳氮比、高氨氮廢水的方法，其特征在于，所述步驟S7中，沉淀池II中分離所得上清液與部分好氧池出水按按體積比為1：1.5-3混合。
10.如權利要求5所述的處理低碳氮比、高氨氮廢水的方法，其特征在于，所述步驟S8中，好氧池內的pH為7.5-8.0。
（發明人：徐富）
