公布日：2022.12.09
申請日：2022.10.26
分類號：C02F3/30(2006.01)I
摘要
本發明公開了一種活性污泥耦合光伏制氫的污水處理系統及其方法，該系統包括生物反應池、二次沉淀池以及光伏電解水制氫一體化裝置，所述生物反應池內依次布置有厭氧區、缺氧區、好氧區、后缺氧區以及后好氧區，且相鄰兩者之間通過流通孔連通；所述二次沉淀池與后好氧區相連；所述光伏電解水制氫一體化裝置包括光伏制氫裝置、儲氫裝置以及儲氧裝置，所述光伏制氫裝置具有陰極和陽極，所述光伏制氫裝置的陰極產生的氫氣送入儲氫裝置中儲存，所述光伏制氫裝置的陽極產生的氧氣送入儲氧裝置中儲存。本發明通過活性污泥與光伏制氫耦合，將光伏制氫產生的H2接入活性污泥后缺氧區，光伏制氫產生的O2接入活性污泥后好氧區，提升系統污染物去除效率。
權利要求書

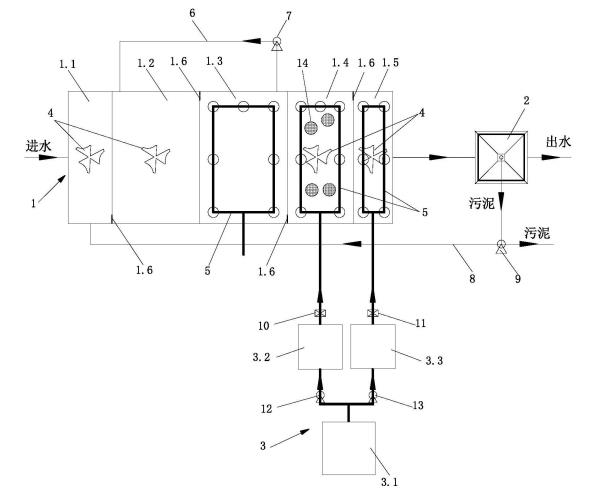

1.一種活性污泥耦合光伏制氫的污水處理系統，其特征在于：包括生物反應池(1)、二次沉淀池(2)以及光伏電解水制氫一體化裝置(3)，所述生物反應池(1)內依次布置有厭氧區(1.1)、缺氧區(1.2)、好氧區(1.3)、后缺氧區(1.4)以及后好氧區(1.5)，且相鄰兩者之間通過流通孔(1.6)連通；所述二次沉淀池(2)與后好氧區(1.5)相連；所述光伏電解水制氫一體化裝置(3)包括光伏制氫裝置(3.1)、儲氫裝置(3.2)以及儲氧裝置(3.3)，所述光伏制氫裝置(3.1)具有陰極和陽極，所述光伏制氫裝置(3.1)的陰極產生的氫氣送入儲氫裝置(3.2)中儲存，所述光伏制氫裝置(3.1)的陽極產生的氧氣送入儲氧裝置(3.3)中儲存；所述儲氫裝置(3.2)與后缺氧區(1.4)相連用于向其提供氫氣，所述儲氧裝置(3.3)與后好氧區(1.5)相連用于向其提供氧氣。
2.根據權利要求1所述的活性污泥耦合光伏制氫的污水處理系統，其特征在于：所述好氧區(1.3)排出的一部分污水回流至缺氧區(1.2)，剩余部分污水進入后缺氧區(1.4)；所述二次沉淀池(2)排出的一部分污泥回流至厭氧區(1.1)，剩余部分污泥直接排放。
3.根據權利要求2所述的活性污泥耦合光伏制氫的污水處理系統，其特征在于：所述厭氧區(1.1)、缺氧區(1.2)、后缺氧區(1.4)以及后好氧區(1.5)內均設置有攪拌器(4)；所述好氧區(1.3)、后缺氧區(1.4)以及后好氧區(1.5)內均設置有曝氣裝置(5)；所述后缺氧區(1.4)內的曝氣裝置與儲氫裝置(3.2)相連，所述后好氧區(1.5)內曝氣裝置與儲氧裝置(3.3)相連。
4.根據權利要求3所述的活性污泥耦合光伏制氫的污水處理系統，其特征在于：所述好氧區(1.3)與缺氧區(1.2)之間設置有用于供污水回流的第一管路(6)，所述第一管路(6)上設置有第一泵體(7)；所述二次沉淀池(2)與厭氧區(1.1)之間設置有用于供污泥回流的第二管路(8)，所述第二管路(8)上設置有第二泵體(9)；所述后缺氧區(1.4)內的曝氣裝置與儲氫裝置(3.2)之間的連接管路上設置有第一閥門(10)，所述后好氧區(1.5)內曝氣裝置與儲氧裝置(3.3)之間的連接管路上設置有第二閥門(11)；所述光伏制氫裝置(3.1)與儲氫裝置(3.2)之間的連接管路上設置有第一增壓器(12)；所述光伏制氫裝置(3.1)與儲氧裝置(3.3)之間的連接管路上設置有第二增壓器(13)。
5.根據權利要求1或2或3或4所述的活性污泥耦合光伏制氫的污水處理系統，其特征在于：所述生物反應池(1)中污泥濃度為2000mg/L-8000mg/L；所述后缺氧區(1.4)內填充有懸浮填料(14)，所述懸浮填料的填充率為0％-30％。
6.利用權利要求1-5任一項所述的系統進行污水處理的方法，其特征在于：包括如下步驟：S1：在光照條件下光伏制氫裝置開始工作，將氫氣儲存于儲氫裝置中，將氧氣儲存于儲氧裝置中；S2：污水依次進入?yún)捬鯀^(qū)(1.1)、缺氧區(1.2)、好氧區(1.3)；S3：通過鼓風機向好氧區(1.3)內通入空氣；S4：好氧區(1.3)一部分污水回流至缺氧區(1.2)，一部分污水依次進入后缺氧區(1.4)、后好氧區(1.5)、二次沉淀池(2)；S5：通過儲氫裝置，向后缺氧區(1.2)內通入氫氣，通過儲氧裝置，向后好氧區(1.3)內通入氧氣；S6：二次沉淀池(2)排出的一部分污泥回流至厭氧區(1.1)，剩余部分污泥直接排放；S7：重復S1-S6，完成污水中污染物的去除。
7.根據權利要求6所述的方法，其特征在于：所述步驟S2中，污水在厭氧區(1.1)停留時間為0.5-1.5h，污水在缺氧區(1.2)停留時間為1.5-3.0h，污水在好氧區(1.3)停留時間為2.5-8.0h；所述步驟S4中，污水在后缺氧區(1.4)停留時間為1.0-3.0h，污水在后好氧區(1.5)停留時間為0.5.0-2.0h。
8.根據權利要求6所述的方法，其特征在于：所述步驟S3中，好氧區(1.3)對污水中有機物進行充分降解，污水中COD濃度小于45mg/L，氨氮濃度小于1mg/L。
9.根據權利要求6所述的方法，其特征在于：所述步驟S4中，后缺氧區(1.4)內的曝氣裝置淹沒水深大于1.5m，后缺氧區(1.4)內的曝氣裝置和攪拌器同時運行；后好氧區(1.5)內的曝氣裝置淹沒水深大于1.5m，后好氧區(1.5)內的曝氣裝置和攪拌器同時運行。
10.根據權利要求6所述的方法，其特征在于：所述步驟S5中，氫氣投加量為2-8mg/L，氧氣投加量為16-64mg/L。
發明內容
本發明的目的在于克服上述背景技術的不足，提供一種活性污泥耦合光伏制氫的污水處理系統及其方法，該系統通過活性污泥與光伏制氫耦合，將光伏制氫產生的H2接入活性污泥后缺氧區，光伏制氫產生的O2接入活性污泥后好氧區，提升系統污染物去除效率。
為實現上述目的，本發明所設計的一種活性污泥耦合光伏制氫的污水處理系統，包括生物反應池、二次沉淀池以及光伏電解水制氫一體化裝置，所述生物反應池內依次布置有厭氧區、缺氧區、好氧區、后缺氧區以及后好氧區，且相鄰兩者之間通過流通孔連通；所述二次沉淀池與后好氧區相連；
所述光伏電解水制氫一體化裝置包括光伏制氫裝置、儲氫裝置以及儲氧裝置，所述光伏制氫裝置具有陰極和陽極，所述光伏制氫裝置的陰極產生的氫氣送入儲氫裝置中儲存，所述光伏制氫裝置的陽極產生的氧氣送入儲氧裝置中儲存；所述儲氫裝置與后缺氧區相連用于向其提供氫氣，所述儲氧裝置與后好氧區相連用于向其提供氧氣。
上述技術方案中，所述好氧區排出的一部分污水回流至缺氧區，剩余部分污水進入后缺氧區；所述二次沉淀池排出的一部分污泥回流至厭氧區，剩余部分污泥直接排放。
上述技術方案中，所述厭氧區、缺氧區、后缺氧區以及后好氧區內均設置有攪拌器；所述好氧區、后缺氧區以及后好氧區內均設置有曝氣裝置；所述后缺氧區內的曝氣裝置與儲氫裝置相連，所述后好氧區內曝氣裝置與儲氧裝置相連。
上述技術方案中，所述好氧區與缺氧區之間設置有用于供污水回流的第一管路，所述第一管路上設置有第一泵體；所述二次沉淀池與厭氧區之間設置有用于供污泥回流的第二管路，所述第二管路上設置有第二泵體；
所述后缺氧區內的曝氣裝置與儲氫裝置之間的連接管路上設置有第一閥門，所述后好氧區內曝氣裝置與儲氧裝置之間的連接管路上設置有第二閥門；
所述光伏制氫裝置與儲氫裝置之間的連接管路上設置有第一增壓器；所述光伏制氫裝置與儲氧裝置之間的連接管路上設置有第二增壓器。
上述技術方案中，所述生物反應池中污泥濃度為2000mg/L-8000mg/L；所述后缺氧區內填充有懸浮填料，所述懸浮填料的填充率為0％-30％。
本發明利用上述的系統進行污水處理的方法，包括如下步驟：
S1：在光照條件下光伏制氫裝置開始工作，將氫氣儲存于儲氫裝置中，將氧氣儲存于儲氧裝置中；
S2：污水依次進入?yún)捬鯀^(qū)、缺氧區、好氧區；
S3：通過鼓風機向好氧區內通入空氣；
S4：好氧區一部分污水回流至缺氧區，一部分污水依次進入后缺氧區、后好氧區、二次沉淀池；
S5：通過儲氫裝置，向后缺氧區內通入氫氣，通過儲氧裝置，向后好氧區內通入氧氣；
S6：二次沉淀池排出的一部分污泥回流至厭氧區，剩余部分污泥直接排放；
S7：重復S1-S6，完成污水中污染物的去除。
上述技術方案中，所述步驟S2中，污水在厭氧區停留時間為0.5-1.5h，污水在缺氧區停留時間為1.5-3.0h，污水在好氧區停留時間為2.5-8.0h；所述步驟S4中，污水在后缺氧區停留時間為1.0-3.0h，污水在后好氧區停留時間為0.5.0-2.0h。
上述技術方案中，所述步驟S3中，好氧區對污水中有機物進行充分降解，污水中COD濃度小于45mg/L，氨氮濃度小于1mg/L。
上述技術方案中，所述步驟S4中，后缺氧區內的曝氣裝置淹沒水深大于1.5m，后缺氧區內的曝氣裝置和攪拌器同時運行；后好氧區內的曝氣裝置淹沒水深大于1.5m，后好氧區內的曝氣裝置和攪拌器同時運行。
上述技術方案中，所述步驟S5中，氫氣投加量為2-8mg/L，氧氣投加量為16-64mg/L。
與現有技術相比，本發明具有如下優點：
其一，本發明處理效能高、實現高標準處理，通過采用連續進水、連續出水的形式，用于處理城鎮污水，系統通過在后缺氧區接入H2，培養氫自養反硝化菌，實現系統的深度脫氮，在后好氧區接入O2，強化系統有機物去除。
其二，本發明污泥產量低，采用后缺氧區培養氫自養反硝化菌，比傳統異養反硝化均具有更低的污泥產量。
其三，本發明活性污泥沉降性能好，采用純氧曝氣可使絲狀菌得到了抑制，形成密實的絮體顆粒，改善活性污泥沉降性能。
其四，本發明運行能耗低，通過光伏電解水制備H2和O2，無需外加能源，系統運行能耗低。
（發明人：龔本洲;武衛星;段凱;王聰;張奎;黃毅;吳智威;曾斌;王鈺捷）
