公布日：2022.12.06
申請日：2022.08.02
分類號：C02F9/10(2006.01)I;C02F101/20(2006.01)N
摘要
本發明公開了一種工業廢水用重金屬過濾提取裝置，本發明涉及工業廢水處理技術領域，包括底板，所述底板的兩側上部均設置有支腳，兩個所述支腳的上側之間設置有提取箱，所述提取箱的上方內部設置有濾網，且提取箱的下方內部安裝有加熱管，所述提取箱的上下方均為敞口狀，且提取箱的下側設置有臺階槽，臺階槽的內部設置有蓋板，所述蓋板的下部和提取箱的一側之間設置有自動排料件。該工業廢水用重金屬過濾提取裝置，通過設置防堵放料件，當對廢水進行過濾時，在發條彈簧繩的彈性下，隨著減速伺服電機的工作，能夠使導向套在頂板上不斷的來回滑動，這樣能夠?qū)U水均勻的分布落在濾網上，雜質就不會堆積在同一地方，提高了濾網對廢水的過濾效果。
權利要求書

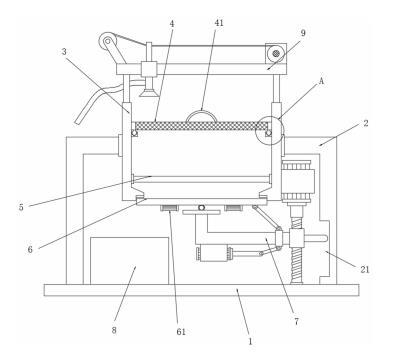

1.一種工業廢水用重金屬過濾提取裝置，包括底板(1)，所述底板(1)的兩側上部均設置有支腳(2)，兩個所述支腳(2)的上側之間設置有提取箱(3)，所述提取箱(3)的上方內部設置有濾網(4)，且提取箱(3)的下方內部安裝有加熱管(5)，其特征在于：所述提取箱(3)的上下方均為敞口狀，且提取箱(3)的下側設置有臺階槽，臺階槽的內部設置有蓋板(6)，所述蓋板(6)的下部和提取箱(3)的一側之間設置有自動排料件(7)，所述底板(1)的一側上部設置有收集箱(8)，所述提取箱(3)的上側設置有防堵放料件(9)。
2.根據權利要求1所述的一種工業廢水用重金屬過濾提取裝置，其特征在于：所述蓋板(6)與提取箱(3)下側的臺階槽之間設置有密封墊，密封墊與臺階槽固定連接，所述蓋板(6)的兩側底部均安裝有振動電機(61)。
3.根據權利要求1所述的一種工業廢水用重金屬過濾提取裝置，其特征在于：所述自動排料件(7)包括鉸接安裝于蓋板(6)底部中間位置處的限位板(71)以及安裝于提取箱(3)一側的伺服電機(74)，所述限位板(71)的底部設置有L形桿(72)，所述L形桿(72)的一端連接有螺紋套(73)，所述伺服電機(74)的輸出軸連接有與螺紋套(73)相適配的螺桿(75)，所述螺紋套(73)通過螺紋旋接在螺桿(75)的外部。
4.根據權利要求1或3所述的一種工業廢水用重金屬過濾提取裝置，其特征在于：所述螺紋套(73)的一側設置有導向軸(710)，所述支腳(2)的內側設置有與導向軸(710)相對應的導向槽(21)，所述導向軸(710)的另一端滑動安裝于導向槽(21)的內部。
5.根據權利要求1或3所述的一種工業廢水用重金屬過濾提取裝置，其特征在于：所述L形桿(72)的一端外部滑動套設有滑套(76)，所述滑套(76)的上部鉸接有調節桿一(77)，所述調節桿一(77)的另一端鉸接于蓋板(6)的一側底部，所述L形桿(72)的另一側底部安裝有液壓缸(78)，所述液壓缸(78)的輸出軸連接有調節桿二(79)，所述調節桿二(79)的另一端鉸接于滑套(76)的底部。
6.根據權利要求1所述的一種工業廢水用重金屬過濾提取裝置，其特征在于：所述收集箱(8)的位置與蓋板(6)的位置相對應，且收集箱(8)的上方內部傾斜安裝有導料板(81)，所述導料板(81)的一側與收集箱(8)的內側之間留有間隙。
7.根據權利要求1所述的一種工業廢水用重金屬過濾提取裝置，其特征在于：所述防堵放料件(9)包括分別設置于提取箱(3)兩側上部的限位軸(91)，兩個所述限位軸(91)的上端之間設置有頂板(92)，所述頂板(92)的一側外部滑動套設有導向套(93)，所述導向套(93)的底部安裝有出水頭(94)，所述出水頭(94)的上端一側連接有與其內部相連通的輸水管(95)。
8.根據權利要求7所述的一種工業廢水用重金屬過濾提取裝置，其特征在于：所述頂板(92)的一側上部設置有固定板(96)，所述固定板(96)的一端轉動安裝有收卷輪一(97)，所述收卷輪一(97)的內部收卷有發條彈簧繩(98)，所述導向套(93)的上側設置有限位條(99)，所述發條彈簧繩(98)的另一端與限位條(99)的一側相連接，所述頂板(92)的另一側上部安裝有減速伺服電機(910)，所述減速伺服電機(910)的輸出軸連接有收卷輪二(911)，所述收卷輪二(911)的內部收卷有牽引繩(912)，所述牽引繩(912)的另一端與限位條(99)的另一側相連接。
9.根據權利要求1所述的一種工業廢水用重金屬過濾提取裝置，其特征在于：所述濾網(4)的上部中間位置處設置有把手(41)，且濾網(4)的兩側下部均設置有橡膠卡球(42)，所述提取箱(3)的內部兩側位于濾網(4)的下方位置處均設置有與橡膠卡球(42)相適配的卡槽塊(43)，所述橡膠卡球(42)卡接于卡槽塊(43)中。
發明內容
針對現有技術的不足，本發明提供了一種工業廢水用重金屬過濾提取裝置，解決了濾網容易堵塞和不便清理重金屬的結晶物的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種工業廢水用重金屬過濾提取裝置，包括底板，所述底板的兩側上部均設置有支腳，兩個所述支腳的上側之間設置有提取箱，所述提取箱的上方內部設置有濾網，且提取箱的下方內部安裝有加熱管，所述提取箱的上下方均為敞口狀，且提取箱的下側設置有臺階槽，臺階槽的內部設置有蓋板，所述蓋板的下部和提取箱的一側之間設置有自動排料件，所述底板的一側上部設置有收集箱，所述提取箱的上側設置有防堵放料件。
進一步的，所述蓋板與提取箱下側的臺階槽之間設置有密封墊，密封墊與臺階槽固定連接，所述蓋板的兩側底部均安裝有振動電機。
進一步的，所述自動排料件包括鉸接安裝于蓋板底部中間位置處的限位板以及安裝于提取箱一側的伺服電機，所述限位板的底部設置有L形桿，所述L形桿的一端連接有螺紋套，所述伺服電機的輸出軸連接有與螺紋套相適配的螺桿，所述螺紋套通過螺紋旋接在螺桿的外部。
進一步的，所述螺紋套的一側設置有導向軸，所述支腳的內側設置有與導向軸相對應的導向槽，所述導向軸的另一端滑動安裝于導向槽的內部。
進一步的，所述L形桿的一端外部滑動套設有滑套，所述滑套的上部鉸接有調節桿一，所述調節桿一的另一端鉸接于蓋板的一側底部，所述L形桿的另一側底部安裝有液壓缸，所述液壓缸的輸出軸連接有調節桿二，所述調節桿二的另一端鉸接于滑套的底部。
進一步的，所述收集箱的位置與蓋板的位置相對應，且收集箱的上方內部傾斜安裝有導料板，所述導料板的一側與收集箱的內側之間留有間隙。
進一步的，所述防堵放料件包括分別設置于提取箱兩側上部的限位軸，兩個所述限位軸的上端之間設置有頂板，所述頂板的一側外部滑動套設有導向套，所述導向套的底部安裝有出水頭，所述出水頭的上端一側連接有與其內部相連通的輸水管。
進一步的，所述頂板的一側上部設置有固定板，所述固定板的一端轉動安裝有收卷輪一，所述收卷輪一的內部收卷有發條彈簧繩，所述導向套的上側設置有限位條，所述發條彈簧繩的另一端與限位條的一側相連接，所述頂板的另一側上部安裝有減速伺服電機，所述減速伺服電機的輸出軸連接有收卷輪二，所述收卷輪二的內部收卷有牽引繩，所述牽引繩的另一端與限位條的另一側相連接。
進一步的，所述濾網的上部中間位置處設置有把手，且濾網的兩側下部均設置有橡膠卡球，所述提取箱的內部兩側位于濾網的下方位置處均設置有與橡膠卡球相適配的卡槽塊，所述橡膠卡球卡接于卡槽塊中。
有益效果
本發明提供了一種工業廢水用重金屬過濾提取裝置，與現有技術相比具備以下有益效果：
1、該工業廢水用重金屬過濾提取裝置，通過設置防堵放料件，當對廢水進行過濾時，在發條彈簧繩的彈性下，隨著減速伺服電機的工作，能夠使導向套在頂板上不斷的來回滑動，這樣能夠?qū)U水均勻的分布落在濾網上，雜質就不會堆積在同一地方，提高了濾網對廢水的過濾效果。
2、該工業廢水用重金屬過濾提取裝置，通過設置自動排料件，當廢水蒸發完畢后，能夠自動的將重金屬結晶物給倒入到收集箱中，且在液壓缸的工作下，能夠使蓋板處于傾斜狀態，然后在振動電機的工作下，能夠使蓋板產生振動，防止結晶物粘接在蓋板上；
3、該工業廢水用重金屬過濾提取裝置，通過濾網上的橡膠卡球卡到卡槽塊中，能夠方便對濾網進行拆卸，從而便于對濾網上的雜質進行清理。
（發明人：陳濤;冷紅剛;楊月;徐雁斌;郭家達;萬琳琳;張宇;信炎）
