公布日：2022.10.14
申請日：2022.05.26
分類號：C02F9/04(2006.01)I;B01D29/01(2006.01)I;B01D29/72(2006.01)I;C02F1/50(2006.01)N
摘要
本發明公開了一種農村污水處理用污水收集箱，包括支撐底座、收集箱主體、進料組件、沖洗組件以及分離組件，所述支撐底座由金屬材料制成，所述收集箱主體通過螺栓安裝在支撐底座頂端，所述進料組件安裝在收集箱主體一側，所述沖洗組件安裝在收集箱主體頂端，所述分離組件安裝在收集箱主體內。本發明通過設有分離組件，污水分別由進料管與連通管進入收集箱主體內，利用二號過濾板可對進入收集箱主體內的污水進行分離，利用驅動電機帶動傳動桿轉動，傳動桿的轉動帶動偏心輪轉動，從而可對二號過濾板進行擊打，防止二號過濾板的堵塞以及將二號過濾板表面的雜物輸送至儲存箱內，實現良好的污水收集效果。
權利要求書

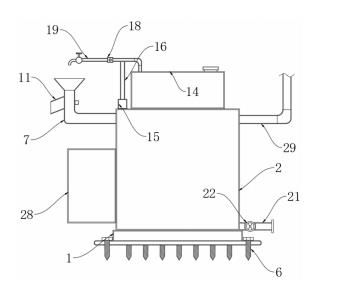

1.一種農村污水處理用污水收集箱，其特征在于，包括支撐底座（1）、收集箱主體（2）、進料組件（3）、沖洗組件（4）以及分離組件（5），所述支撐底座（1）由金屬材料制成，所述收集箱主體（2）通過螺栓安裝在支撐底座（1）頂端，所述進料組件（3）安裝在收集箱主體（2）一側，所述沖洗組件（4）安裝在收集箱主體（2）頂端，所述分離組件（5）安裝在收集箱主體（2）內。
2.根據權利要求1所述的一種農村污水處理用污水收集箱，其特征在于：所述支撐底座（1）表面穿設安裝有多組固土釘（6），所述收集箱主體（2）一側安裝有連接管（29）。
3.根據權利要求1所述的一種農村污水處理用污水收集箱，其特征在于：所述進料組件（3）包括進料管（7）、一號液壓缸（8）、推板（9）、一號過濾板（10）、排料管（11）、擋板（12）以及伸縮桿（13），所述進料管（7）安裝在收集箱主體（2）一側，所述一號液壓缸（8）安裝在進料管（7）一側，所述推板（9）安裝在一號液壓缸（8）輸出端，所述一號過濾板（10）卡接安裝在進料管（7）內，所述排料管（11）安裝在進料管（7）一側，所述擋板（12）轉動安裝在排料管（11）與進料管（7）連通處，所述伸縮桿（13）安裝在擋板（12）一側。
4.根據權利要求3所述的一種農村污水處理用污水收集箱，其特征在于：所述排料管（11）位于一號過濾板（10）上方一側，所述推板（9）與排料管（11）處于同一高度，所述推板（9）底端與一號過濾板（10）表面貼合。
5.根據權利要求1所述的一種農村污水處理用污水收集箱，其特征在于：所述沖洗組件（4）包括儲液箱（14）、二號液壓缸（15）、支撐桿（16）、輸液管（17）、抽料泵（18）、送液管（19）以及下料部（20），所述儲液箱（14）安裝在收集箱主體（2）頂端，所述二號液壓缸（15）安裝在收集箱主體（2）頂端且位于儲液箱（14）一側，所述支撐桿（16）安裝在二號液壓缸（15）輸出端，所述輸液管（17）安裝在儲液箱（14）內且延伸至外部，所述支撐桿（16）與輸液管（17）連接在一起，所述抽料泵（18）安裝在輸液管（17）一側，所述送液管（19）安裝在抽料泵（18）輸出端，所述下料部（20）安裝在收集箱主體（2）一側底端。
6.根據權利要求5所述的一種農村污水處理用污水收集箱，其特征在于：所述下料部（20）包括下料管（21）、電控閥（22）以及法蘭片（23），所述下料管（21）安裝在收集箱主體（2）一側底端，所述電控閥（22）套設安裝在下料管（21）外部，所述法蘭片（23）安裝在下料管（21）一側。
7.根據權利要求1所述的一種農村污水處理用污水收集箱，其特征在于：所述分離組件（5）包括二號過濾板（24）、兩組驅動電機（25）、傳動桿（26）、偏心輪（27）以及儲存箱（28），所述二號過濾板（24）卡接安裝在收集箱主體（2）內，所述二號過濾板（24）呈傾斜設置，兩組所述驅動電機（25）安裝在收集箱主體（2）內壁，所述傳動桿（26）安裝在驅動電機（25）輸出端，所述偏心輪（27）安裝在傳動桿（26）一側，所述儲存箱（28）安裝在收集箱主體（2）一側，所述儲存箱（28）與收集箱主體（2）連通在一起。
發明內容
本發明的目的在于提供一種農村污水處理用污水收集箱，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種農村污水處理用污水收集箱，包括支撐底座、收集箱主體、進料組件、沖洗組件以及分離組件，所述支撐底座由金屬材料制成，所述收集箱主體通過螺栓安裝在支撐底座頂端，所述進料組件安裝在收集箱主體一側，所述沖洗組件安裝在收集箱主體頂端，所述分離組件安裝在收集箱主體內。
作為本技術方案的進一步優選的，所述支撐底座表面穿設安裝有多組固土釘，所述收集箱主體一側安裝有連接管。
作為本技術方案的進一步優選的，所述進料組件包括進料管、一號液壓缸、推板、一號過濾板、排料管、擋板以及伸縮桿，所述進料管安裝在收集箱主體一側，所述一號液壓缸安裝在進料管一側，所述推板安裝在一號液壓缸輸出端，所述一號過濾板卡接安裝在進料管內，所述排料管安裝在進料管一側，所述擋板轉動安裝在排料管與進料管連通處，所述伸縮桿安裝在擋板一側。
作為本技術方案的進一步優選的，所述排料管位于一號過濾板上方一側，所述推板與排料管處于同一高度，所述推板底端與一號過濾板表面貼合。
作為本技術方案的進一步優選的，所述沖洗組件包括儲液箱、二號液壓缸、支撐桿、輸液管、抽料泵、送液管以及下料部，所述儲液箱安裝在收集箱主體頂端，所述二號液壓缸安裝在收集箱主體頂端且位于儲液箱一側，所述支撐桿安裝在二號液壓缸輸出端，所述輸液管安裝在儲液箱內且延伸至外部，所述支撐桿與輸液管連接在一起，所述抽料泵安裝在輸液管一側，所述送液管安裝在抽料泵輸出端，所述下料部安裝在收集箱主體一側底端。
作為本技術方案的進一步優選的，所述下料部包括下料管、電控閥以及法蘭片，所述下料管安裝在收集箱主體一側底端，所述電控閥套設安裝在下料管外部，所述法蘭片安裝在下料管一側。
作為本技術方案的進一步優選的，所述分離組件包括二號過濾板、兩組驅動電機、傳動桿、偏心輪以及儲存箱，所述二號過濾板卡接安裝在收集箱主體內，所述二號過濾板呈傾斜設置，兩組所述驅動電機安裝在收集箱主體內壁，所述傳動桿安裝在驅動電機輸出端，所述偏心輪安裝在傳動桿一側，所述儲存箱安裝在收集箱主體一側，所述儲存箱與收集箱主體連通在一起。
本發明提供了一種農村污水處理用污水收集箱，具備以下有益效果：（1）本發明通過設有分離組件，利用二號過濾板可對進入收集箱主體內的污水進行分離，利用驅動電機帶動傳動桿轉動，傳動桿的轉動帶動偏心輪轉動，從而可對二號過濾板進行擊打，防止二號過濾板的堵塞以及將二號過濾板表面的雜物輸送至儲存箱內，實現良好的污水收集效果。
（2）本發明通過設有進料組件與沖洗組件，利用一號過濾板可對傾倒的污水中的雜質等進行阻攔，利用一號液壓缸帶動推板可將攔截的雜質等經排料管排出，由住戶自行收集進行處理，通在抽料泵的作用下，將儲液箱內的殺菌清新劑由輸液管經送液管送至進料管上方，利用二號液壓缸與支撐桿可對輸液管的高度進行調節，實現對進料管的殺菌以及周圍空氣的清新，在需要對收集箱主體內污水進行下料時，利用法蘭片將下料管與外接管道連接，從而可對收集箱主體內污水的處理。
（發明人：劉會平;凌建軍;張冬;喬利敏;閭雪嬌）
