公布日：2022.10.18
申請日：2022.07.07
分類號：C02F9/04(2006.01)I;B01D29/94(2006.01)I
摘要
本發明公開了一種工廠用多重污水處理器，其結構包括：初濾倉機體、反應池、回流泵裝置、出水管、消毒池、底座、調節池，使設備使用時，通過設有的機構，使本發明能夠?qū)崿F(xiàn)避免工業污水中存在較多的絮狀物等雜物，傳統的過濾方式雜物容易滯留于過濾網上，而不定期清理則會產生堵塞的問題，進而直接影響水處理的效率的問題，使設備通過特有的過濾篩斗對其進行初步過濾，并在聯動器與外部伺服電機組的配合下，能夠定期將所過濾的雜物進行旋轉傾倒，進而使其落入到回收倉內，通過設有的活動底盤，能夠根據裝載容量的增加而向下延展，更加的靈活，同時通過調節器的配合使其進行上升，并可往外進行回收傾倒，更加的方便。
權利要求書

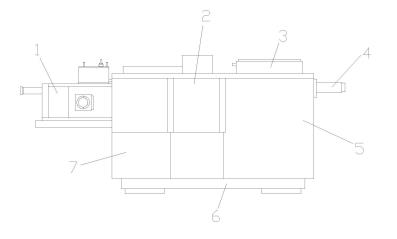

1.一種工廠用多重污水處理器，其結構包括：初濾倉機體（1）、反應池（2）、回流泵裝置（3）、出水管（4）、消毒池（5）、底座（6）、調節池（7），所述出水管（4）設于消毒池（5）外側且與消毒池（5）扣接，所述消毒池（5）左側設有反應池（2），其特征在于：所述反應池（2）設于調節池（7）右側且與調節池（7）扣接，所述消毒池（5）上方鎖接有回流泵裝置（3），所述調節池（7）左上方扣接有初濾倉機體（1）；所述初濾倉機體（1）包括過濾斗裝置（A）、裝配外框（B）、銜接槽（D）、伺服電機組（F）、銜接斗（G）、進水管（H），所述進水管（H）設于銜接斗（G）左側且與銜接斗（G）扣接，所述銜接斗（G）設于裝配外框（B）左側，所述裝配外框（B）中部設有過濾斗裝置（A），所述過濾斗裝置（A）前端設有伺服電機組（F），所述過濾斗裝置（A）右側設有銜接槽（D）。
2.根據權利要求1所述的一種工廠用多重污水處理器，其特征在于：所述過濾斗裝置（A）包括收集槽裝置、隔斷框、限位架、回流槽、過濾篩斗、軌道、聯動器,所述收集槽裝置設于限位架上方且與限位架扣接，所述限位架下方設有回流槽，所述回流槽前側設有過濾篩斗，所述過濾篩斗通過聯動器與外側隔斷框扣接，所述隔斷框前側設有軌道。
3.根據權利要求2所述的一種工廠用多重污水處理器，其特征在于：所述收集槽裝置包括提拉塊（1a）、調節器（2a）、上支撐板（3a）、連接桿組（5a）、活動底盤（7a）、回收倉（8a）、緩沖桿（9a）、配合套管（0a），所述提拉塊（1a）設于上支撐板（3a）兩側且與上支撐板（3a）焊接，所述上支撐板（3a）中部貫穿有調節器（2a），所述上支撐板（3a）右側下方鎖接有連接桿組（5a），所述調節器（2a）下方設有配合套管（0a），所述配合套管（0a）下方設有回收倉（8a），所述回收倉（8a）中部扣接有活動底盤（7a），所述回收倉（8a）前側設有緩沖桿（9a）。
4.根據權利要求3所述的一種工廠用多重污水處理器，其特征在于：所述調節器（2a）包括螺紋內桿（21）、調節螺母（23）、固定套（25），所述螺紋內桿（21）貫穿于調節螺母（23）中部，所述調節螺母（23）下方設有固定套（25），所述固定套（25）與調節螺母（23）間隙配合。
5.根據權利要求3所述的一種工廠用多重污水處理器，其特征在于：所述活動底盤（7a）包括應力外環（72）、活動套桿（74）、漏網框（76），所述漏網框（76）設于活動套桿（74）下方，且與活動套桿（74）扣接，所述活動套桿（74）上方設有應力外環（72）。
6.根據權利要求2所述的一種工廠用多重污水處理器，其特征在于：所述聯動器與外部伺服電機組（F）的動力軸相連接，通過伺服電機組（F）的正反轉帶動其旋轉。
7.根據權利要求3所述的一種工廠用多重污水處理器，其特征在于：所述連接桿組（5a）為伸縮結構，能夠根據螺紋內桿（21）的上下位移進行對應的伸縮。
8.根據權利要求3所述的一種工廠用多重污水處理器，其特征在于：所述緩沖桿（9a）為橡膠材料制成，用于配合過濾篩斗傾倒時候的緩沖。
發明內容
針對現有技術存在的不足，本發明目的是提供一種工廠用多重污水處理器，以解決現有的問題。
為了實現上述目的，本發明是通過如下的技術方案來實現：一種工廠用多重污水處理器，其結構包括：初濾倉機體、反應池、回流泵裝置、出水管、消毒池、底座、調節池，所述出水管設于消毒池外側且與消毒池扣接，所述消毒池左側設有反應池，所述反應池設于調節池右側且與調節池扣接，所述消毒池上方鎖接有回流泵裝置，所述調節池左上方扣接有初濾倉機體，所述初濾倉機體包括過濾斗裝置、裝配外框、銜接槽、伺服電機組、銜接斗、進水管，所述進水管設于銜接斗左側且與銜接斗扣接，所述銜接斗設于裝配外框左側，所述裝配外框中部設有過濾斗裝置，所述過濾斗裝置前端設有伺服電機組，所述過濾斗裝置右側設有銜接槽。
作為優選，所述過濾斗裝置包括收集槽裝置、隔斷框、限位架、回流槽、過濾篩斗、軌道、聯動器,所述收集槽裝置設于限位架上方且與限位架扣接，所述限位架下方設有回流槽，所述回流槽前側設有過濾篩斗，所述過濾篩斗通過聯動器與外側隔斷框扣接，所述隔斷框前側設有軌道。
作為優選，所述收集槽裝置包括提拉塊、調節器、上支撐板、連接桿組、活動底盤、回收倉、緩沖桿、配合套管，所述提拉塊設于上支撐板兩側且與上支撐板焊接，所述上支撐板中部貫穿有調節器，所述上支撐板右側下方鎖接有連接桿組，所述調節器下方設有配合套管，所述配合套管下方設有回收倉，所述回收倉中部扣接有活動底盤，所述回收倉前側設有緩沖桿。
作為優選，所述調節器包括螺紋內桿、調節螺母、固定套，所述螺紋內桿貫穿于調節螺母中部，所述調節螺母下方設有固定套，所述固定套與調節螺母間隙配合。
作為優選，所述活動底盤包括應力外環、活動套桿、漏網框，所述漏網框設于活動套桿下方，且與活動套桿扣接，所述活動套桿上方設有應力外環。
作為優選，所述聯動器與外部伺服電機組的動力軸相連接，通過伺服電機組的正反轉帶動其旋轉。
作為優選，所述連接桿組為伸縮結構，能夠根據螺紋內桿的上下位移進行對應的伸縮。
作為優選，所述緩沖桿為橡膠材料制成，用于配合過濾篩斗傾倒時候的緩沖。
有益效果與現有技術相比，本發明的有益效果是：在工業廢水的進入后，通過特有的過濾篩斗對其進行初步過濾，并在聯動器與外部伺服電機組的配合下，能夠定期將所過濾的雜物進行旋轉傾倒，進而使其落入到回收倉內，通過設有的活動底盤，能夠根據裝載容量的增加而向下延展，更加的靈活，同時通過調節器的配合使其進行上升，并可往外進行回收傾倒，更加的方便。
（發明人：王寧;王世友;王中和）
