公布日：2022.11.18
申請日：2022.08.22
分類號：B01D36/04(2006.01)I;B01D29/90(2006.01)I;B01D29/03(2006.01)I;B01D29/94(2006.01)I;B01D21/04(2006.01)I;B01D21/24(2006.01)I
摘要
本發明屬于污水處理技術領域，尤其是一種一體化城鎮污水處理裝置，本發明包括處理箱，處理箱上端設有進水口；粉碎機構，粉碎機構用于對污水中雜物粉碎處理，粉碎機構設于處理箱內且位于進水口下方；雜物輸送機構，雜物輸送機構用于將粉碎機構粉碎后的雜物輸送至處理箱外側；雜物推料機構，雜物推料機構用于將粉碎后的雜物推送至雜物輸送機構內，雜物推料機構設于粉碎機構的下方；處理箱底部設有沉淀池，沉淀池內設有用于清理沉淀池內壁污泥的污泥清理機構。本發明通過在粉碎機構和雜物輸送機構對雜物清理，解決了雜物體積較大造成管道堵塞的問題。
權利要求書

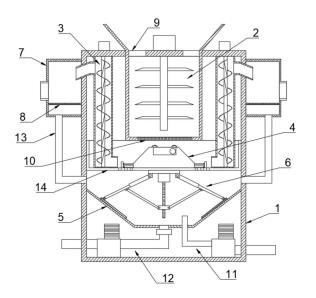

1.一種一體化城鎮污水處理裝置，其特征在于，包括：處理箱(1)，所述處理箱(1)上端設有進水口(9)；粉碎機構(2)，所述粉碎機構(2)用于對污水中雜物粉碎處理，所述粉碎機構(2)設于所述處理箱(1)內且位于所述進水口(9)下方；雜物輸送機構(3)，所述雜物輸送機構(3)用于將所述粉碎機構(2)粉碎后的雜物輸送至所述處理箱(1)外側；雜物推料機構(4)，所述雜物推料機構(4)用于將粉碎后的雜物推送至所述雜物輸送機構(3)內，所述雜物推料機構(4)設于所述粉碎機構(2)的下方；所述處理箱(1)底部設有沉淀池(5)，所述沉淀池(5)內設有用于清理所述沉淀池(5)內壁污泥的污泥清理機構(6)。
2.根據權利要求1所述的一種一體化城鎮污水處理裝置，其特征在于，所述粉碎機構(2)包括粉碎箱，第一電機、粉碎軸以及固定在粉碎軸上的刀片；且所述粉碎箱底部固定連接有過濾網(10)。
3.根據權利要求1或2所述的一種一體化城鎮污水處理裝置，其特征在于，所述雜物輸送機構(3)包括：輸送殼體，所述輸送殼體的上下端分別設有出料口和進料口；用于輸送粉碎雜物的螺旋葉片以及帶動螺旋葉片轉動的第二電機。
4.根據權利要求3所述的一種一體化城鎮污水處理裝置，其特征在于，所述處理箱(1)外側固定連接有用于接收所述雜物輸送機構(3)輸送的雜物的雜物室(7)，所述雜物室(7)內設有濾水板(8)，且所述雜物室(7)底部通過水管(13)與所述沉淀池(5)連接。
5.根據權利要求4所述的一種一體化城鎮污水處理裝置，其特征在于，所述雜物推料機構(4)包括等腰梯形狀的殼體(41)，所述殼體(41)上表面轉動連接有用于輸送雜物的輸送輥(42)，且所述殼體(41)上連接有用于帶動所述輸送輥(42)轉動的驅動機構(43)。
6.根據權利要求5所述的一種一體化城鎮污水處理裝置，其特征在于，所述殼體(41)兩側分別連接有推料板(44)，所述殼體(41)內設有用于帶動所述推料板(44)移動的推動機構(45)；所述推動機構(45)包括：雙頭氣缸(451)，所述雙頭氣缸(451)兩側分別固定連接有滑座(452)，所述滑座(452)側面固定連接有第一推桿(454)，所述第一推桿(454)的一端與所述推料板(44)鉸接。
7.根據權利要求6所述的一種一體化城鎮污水處理裝置，其特征在于，所述推料板(44)上鉸接有第二推桿(455)，所述滑座(452)上固定連接有電動推桿(453)，所述電動推桿(453)一端滑動連接有連桿(456)，所述連桿(456)中心處轉動連接在滑座(452)上，且所述連桿(456)的一端與所述第二推桿(455)轉動連接，所述殼體(41)側面設有與所述第二推桿(455)活動配合的通孔(46)。
8.根據權利要求1或7所述的一種一體化城鎮污水處理裝置，其特征在于，所述污泥清理機構(6)包括：刮泥板(61)，所述刮泥板(61)與所述沉淀池(5)內壁滑動連接；第三電機(64)，所述第三電機(64)上固定連接有絲桿(65)，所述絲桿(65)上螺紋連接升降塊(67)；頂座(62)，所述刮泥板(61)上轉動有伸縮桿(63)，所述伸縮桿(63)的一端轉動連接在所述頂座(62)上，且所述升降塊(67)與所述伸縮桿(63)之間轉動連接有連接桿(66)。
9.根據權利要求8所述的一種一體化城鎮污水處理裝置，其特征在于，所述沉淀池(5)底部設有倒等腰梯形狀，所述刮泥板(61)包括一矩形板(611)和位于矩形板(611)兩側的一對三角板(612)，所述矩形板(611)兩側設有與所述三角板(612)活動連接的活動槽(613)，且所述三角板(612)與所述活動槽(613)之間固定連接有彈簧。
10.根據權利要求1或9所述的一種一體化城鎮污水處理裝置，其特征在于，所述沉淀池(5)底部分別連接有污水排放裝置(11)和污泥排放裝置(12)。
發明內容
針對現有技術的不足，本發明提供了一種一體化城鎮污水處理裝置，通過在粉碎機構和雜物輸送機構對雜物清理，解決了雜物體積較大造成管道堵塞的問題。
為實現上述目的，本發明提供如下技術方案：本發明提出的一種一體化城鎮污水處理裝置，包括：處理箱，所述處理箱上端設有進水口；粉碎機構，所述粉碎機構用于對污水中雜物粉碎處理，所述粉碎機構設于所述處理箱內且位于所述進水口下方；雜物輸送機構，所述雜物輸送機構用于將所述粉碎機構粉碎后的雜物輸送至所述處理箱外側；雜物推料機構，所述雜物推料機構用于將粉碎后的雜物推送至所述雜物輸送機構內，所述雜物推料機構設于所述粉碎機構的下方；所述處理箱底部設有沉淀池，所述沉淀池內設有用于清理所述沉淀池內壁污泥的污泥清理機構。
作為本發明的一種優選技術方案，所述粉碎機構包括粉碎箱，第一電機、粉碎軸以及固定在粉碎軸上的刀片；且所述粉碎箱底部固定連接有過濾網。
作為本發明的一種優選技術方案，所述雜物輸送機構包括：輸送殼體，所述輸送殼體的上下端分別設有出料口和進料口；用于輸送粉碎雜物的螺旋葉片以及帶動螺旋葉片轉動的第二電機。
作為本發明的一種優選技術方案，所述處理箱外側固定連接有用于接收所述雜物輸送機構輸送的雜物的雜物室，所述雜物室內設有濾水板，且所述雜物室底部通過水管與所述沉淀池連接。
作為本發明的一種優選技術方案，所述雜物推料機構包括等腰梯形狀的殼體，所述殼體上表面轉動連接有用于輸送雜物的輸送輥，且所述殼體上連接有用于帶動所述輸送輥轉動的驅動機構。
作為本發明的一種優選技術方案，所述殼體兩側分別連接有推料板，所述殼體內設有用于帶動所述推料板移動的推動機構；所述推動機構包括：雙頭氣缸，所述雙頭氣缸兩側分別固定連接有滑座，所述滑座側面固定連接有第一推桿，所述第一推桿的一端與所述推料板鉸接。
作為本發明的一種優選技術方案，所述推料板上鉸接有第二推桿，所述滑座上固定連接有電動推桿，所述電動推桿一端滑動連接有連桿，所述連桿中心處轉動連接在滑座上，且所述連桿的一端與所述第二推桿轉動連接，所述殼體側面設有與所述第二推桿活動配合的通孔。
作為本發明的一種優選技術方案，所述污泥清理機構包括：刮泥板，所述刮泥板與所述沉淀池內壁滑動連接；第三電機，所述第三電機上固定連接有絲桿，所述絲桿上螺紋連接升降塊；頂座，所述刮泥板上轉動有伸縮桿，所述伸縮桿的一端轉動連接在所述頂座上，且所述升降塊與所述伸縮桿之間轉動連接有連接桿。
作為本發明的一種優選技術方案，所述沉淀池底部設有倒等腰梯形狀，所述刮泥板包括一矩形板和位于矩形板兩側的一對三角板，所述矩形板兩側設有與所述三角板活動連接的活動槽，且所述三角板與所述活動槽之間固定連接有彈簧。
作為本發明的一種優選技術方案，所述沉淀池底部分別連接有污水排放裝置和污泥排放裝置。
本發明中的有益效果為：
1、本發明通過粉碎機構對污水中的雜物進行粉碎，粉碎后的雜物通過雜物輸送機構輸送至處理箱外部，從而達到對雜物清理的目的，避免了雜物的堆積導致管道的堵塞。
2、本發明通過雜物推料機構將粉碎后的雜物推送至輸送機構內，從而能夠快速的對粉碎后雜物進行處理，避免了雜物的堆積。
3、本發明在沉淀池內設有污泥清理裝置，污泥清理裝置帶動刮泥板在沉淀池內壁移動，對對沉淀池內壁上的污泥進行清理，解決了沉淀池內污泥堆積的問題。
（發明人：熊濤）
