公布日：2022.10.11
申請日：2022.07.06
分類號：C02F1/00(2006.01)I;B01D33/01(2006.01)I;B01D33/15(2006.01)I;B01D33/46(2006.01)I;B01D33/48(2006.01)I;B01D33/80(2006.01)I
摘要
本申請涉及一種快速高效去除污水中泥渣砂油的過濾設備，涉及污水過濾技術的領域。其包括過濾組件和循環組件，過濾組件包括污水管、出水管、濾布和刮刀，污水管與出水管分別設置在濾布的兩側，刮刀抵接于濾布朝向污水管的一側，循環組件用于帶動濾布進行移動，在濾布進行移動的過程中，刮刀將濾布上的濾渣刮離濾布。本申請具有持續高效地對生活污水中的泥渣砂油等小顆粒雜質進行過濾的效果。
權利要求書

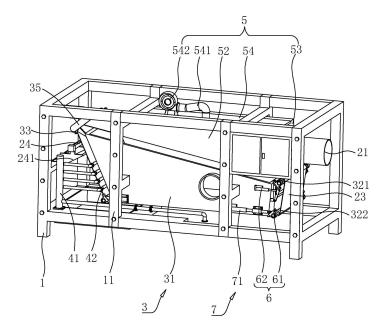

1.一種快速高效去除污水中泥渣砂油的過濾設備，其特征在于：包括過濾組件(2)和循環組件(3)，過濾組件(2)包括污水管(21)、出水管(22)、濾布(23)和刮刀(24)，污水管(21)與出水管(22)分別設置在濾布(23)的兩側，刮刀(24)抵接于濾布(23)朝向污水管(21)的一側，循環組件(3)用于帶動濾布(23)進行移動，在濾布(23)進行移動的過程中，刮刀(24)將濾布(23)上的濾渣刮離濾布(23)。
2.根據權利要求1所述的一種快速高效去除污水中泥渣砂油的過濾設備，其特征在于：所述循環組件(3)包括主體殼(31)、多根從動輥(32)、主動輥(33)和動力電機(34)，主體殼(31)為上側開口的箱式殼體，多根從動輥(32)和主動輥(33)均平行安裝在主體殼(31)的外圍，所述濾布(23)呈環形套設在多根從動輥(32)和主動輥(33)的外圍，動力電機(34)用于帶動主動輥(33)進行轉動，且主動輥(33)會帶動濾布(23)圍繞主體殼(31)進行轉動。
3.根據權利要求2所述的一種快速高效去除污水中泥渣砂油的過濾設備，其特征在于：還包括擋水板(5)，擋水板(5)設置在濾布(23)的上表面，擋水板(5)的下側與濾布(23)抵接，且擋水板(5)與濾布(23)圍合成濾水腔，所述污水管(21)與濾水腔連通。
4.根據權利要求3所述的一種快速高效去除污水中泥渣砂油的過濾設備，其特征在于：所述擋水板(5)內部開設有溢流腔(521)，溢流腔(521)向下延伸至擋水板(5)的下表面，溢流腔(521)的下側開口位于濾布(23)與主體殼(31)之間，擋水板(5)上開設有與溢流腔(521)連通的溢流孔(522)，濾水腔通過溢流孔(522)與溢流腔(521)與主體殼(31)的內腔連通。
5.根據權利要求4所述的一種快速高效去除污水中泥渣砂油的過濾設備，其特征在于：所述擋水板(5)底端固接有密封條(51)，密封條(51)的下側搭接在濾布(23)上。
6.根據權利要求2所述的一種快速高效去除污水中泥渣砂油的過濾設備，其特征在于：還包括沖洗系統(4)，沖洗系統(4)包括進水管(41)和若干噴淋管(42)，進水管(41)的一端與外界水源連通，進水管(41)的另一端與噴淋管(42)連通，噴淋管(42)上設置有多個朝向?yàn)V布(23)的噴嘴()。
7.根據權利要求2所述的一種快速高效去除污水中泥渣砂油的過濾設備，其特征在于：還包括張緊組件(6)，張緊組件(6)包括兩個連接件(61)和推動件(62)，兩個連接件(61)分別安裝在其中一根所述從動輥(32)的兩端，與連接件(61)安裝在一起的從動輥(32)并未安裝于主體殼(31)的上表面，連接件(61)的一端轉動連接在主體殼(31)上，連接件(61)的另一端轉動連接在與連接件(61)安裝在一起的從動輥(32)端部，推動件(62)用于推動連接件(61)使與連接件(61)安裝在一起的從動輥(32)遠離主體殼(31)。
8.根據權利要求2所述的一種快速高效去除污水中泥渣砂油的過濾設備，其特征在于：還包括糾偏組件(7)，糾偏組件(7)包括驅動件(71)和轉動桿(72)，驅動件(71)和轉動桿(72)分別安裝在其中一根從動輥(32)的兩端，與糾偏組件(7)安裝在一起的從動輥(32)并未安裝在主體殼(31)的上表面，轉動桿(72)的一端轉動連接在主體殼(31)上，轉動桿(72)的另一端轉動連接在與糾偏組件(7)安裝在一起的從動輥(32)的端部，驅動件(71)固定連接在主體殼(31)上，驅動件(71)用于推動所述從動輥(32)的端部發生偏轉。
9.根據權利要求4所述的一種快速高效去除污水中泥渣砂油的過濾設備，其特征在于：所述主體殼(31)的上表面傾斜設置，所述主動輥(33)位于主體殼(31)最高點的位置處，所述溢流孔(522)下邊沿的高度不高于主動輥(33)的高度，在主體殼(31)的上表面，所述濾布(23)的轉動方向朝向主動輥(33)的方向轉動，且濾水腔朝向主動輥(33)的方向未設置擋水板(5)。
10.根據權利要求6所述的一種快速高效去除污水中泥渣砂油的過濾設備，其特征在于：所述噴淋管(42)設置在濾布(23)與主體殼(31)之間。
發明內容
為了改善相關技術中對污水進行連續處理的污水處理設備對污水中的毛發和細渣進行清除的效果不明顯的問題，本申請?zhí)峁┮环N快速高效去除污水中泥渣砂油的過濾設備。
本申請?zhí)峁┑囊环N快速高效去除污水中泥渣砂油的過濾設備采用如下的技術方案：一種快速高效去除污水中泥渣砂油的過濾設備，包括過濾組件和循環組件，過濾組件包括污水管、出水管、濾布和刮刀，污水管與出水管分別設置在濾布的兩側，刮刀抵接于濾布朝向污水管的一側，循環組件用于帶動濾布進行移動，在濾布進行移動的過程中，刮刀將濾布上的濾渣刮離濾布。
通過采用上述技術方案，使用高分子濾布對生活污水進行過濾的方式，相對于相關技術中格柵和沉淀池的過濾方式有更高的過濾精度，同時在循環裝置的帶動下，刮刀會對過濾后濾布上的濾渣進行清理，盡可能提高了濾布的持續過濾性能，延長了濾布的使用壽命，減少了濾布的更換頻率，突破了目前使用濾布對污水進行過濾時效率較低，不利于對大量污水進行持續處理的情況。
可選的，所述循環組件包括主體殼、多根從動輥、主動輥和動力電機，主體殼為上側開口的箱式殼體，多根從動輥和主動輥均平行安裝在主體殼的外圍，所述濾布呈環狀套裝在多根從動輥和主動輥的外圍，動力電機用于帶動主動輥進行轉動，且主動輥會帶動濾布圍繞主體殼進行轉動。
通過采用上述技術方案，在一定程度上減少了濾布在使用過程中受到的摩擦損傷，在一定程度上延長了濾布的使用壽命。同時循環組件將濾渣單向移動到刮刀的位置處，使得刮刀對濾渣進行清理時更加方便。
可選的，還包括擋水板，擋水板設置在濾布的上表面，擋水板的下側與濾布抵接，且擋水板與濾布圍合成濾水腔，所述污水管與濾水腔連通。
通過采用上述技術方案，擋水板與濾布形成的濾水腔能夠在一定程度上對污水進行積蓄，在一定程度上增加了污水與濾布的接觸面積，并且有效提高了過濾設備處理污水時對污水的容納量，從而提高了過濾設備在持續對污水進行處理時的穩定性。
可選的，所述擋水板內部開設有溢流腔，溢流腔向下延伸至擋水板的下表面，溢流腔的下側開口位于濾布與主體殼之間，擋水板上開設有與溢流腔連通的溢流孔，所述濾水腔通過溢流孔與溢流腔與主體殼的內腔連通。
通過采用上述技術方案，工作人員可以在濾水腔中加入沉淀劑，使污水在濾水腔內進行沉積，使得污水中的泥渣砂油和毛發等沉淀在濾水腔內的濾布表面，上層的污水得到凈化，并通過溢流孔和溢流腔到達主體殼的內腔中，并從出水管排出過濾設備，在一定程度上提高了過濾設備對污水的處理效率，同時盡可能避免了污水在濾水腔內累計過多時泄漏到設備外的情況。
可選的，所述擋水板底端固接有密封條，密封條的下側搭接在濾布上。
通過采用上述技術方案，在一定程度上提高了擋水板與濾布之間的密封性，減少了污水從擋水板與濾布之間出現污水泄漏的情況。
可選的，還包括沖洗系統，沖洗系統包括進水管和若干噴淋管，進水管的一端與外界水源連通，進水管的另一端與噴淋管連通，噴淋管上設置有多個朝向?yàn)V布的噴嘴。
通過采用上述技術方案，在一定程度上對濾布進行了沖洗清理，在一定程度上減少了濾布表面濾渣的殘留量。
可選的，還包括張緊組件，張緊組件包括兩個連接件和推動件，兩個連接件分別安裝在其中一根所述從動輥的兩端，且與連接件安裝在一起的從動輥并未固接在主體殼的上表面，連接件的一端轉動連接在主體殼上，連接件的另一端轉動連接在所述從動輥的端部，推動件用于推動連接件使與連接件安裝在一起的從動輥遠離主體殼。
通過采用上述技術方案，工作人員可以通過推動件調節從動輥與主體殼之間的距離，使得濾布持續處于繃緊狀態，盡可能減少了濾布與擋水板之間出現縫隙的情況，同時也使刮刀刮離濾渣時更加方便。
可選的，還包括糾偏組件，糾偏組件包括驅動件和轉動桿，驅動件和轉動桿分別安裝在其中一根從動輥的兩端，且與糾偏組件安裝在一起的從動輥并未固接在主體殼的上表面，轉動桿的一端轉動連接在主體殼上，轉動桿的另一端轉動連接在所述從動輥的端部，驅動件固定連接在主體殼上，驅動件用于推動所述從動輥發生偏轉。
通過采用上述技術方案，工作人員通過控制驅動件使與糾偏裝置安裝在一起的從動輥進行一定角度的偏轉，使得濾布受到的作用力方向發生改變，然后帶動濾布的位置發生偏移，最終將濾布調整在輥道的中央。
可選的，所述主體殼的上表面傾斜設置，所述主動輥位于主體殼最高點的位置處，所述溢流孔下邊沿的高度不高于主動輥的高度，在主體殼的上表面，所述濾布的轉動方向朝向主動輥的方向轉動，且濾水腔朝向主動輥的方向未設置擋水板。
通過采用上述技術方案，盡可能減少了濾渣離開濾水腔時受到的阻力，提升了過濾設備對濾渣的清理效率，盡可能保證了過濾設備對污水的處理速度。
可選的，所述噴淋管設置在濾布與主體殼之間。
通過采用上述技術方案，在一定程度上提升了沖洗系統對濾布的沖洗效果。
綜上所述，本申請包括以下至少一種有益技術效果：
1.通過使用高分子濾布對生活污水進行過濾，在一定程度上提高了過濾設備的過濾精度，同時在循環裝置的帶動下，刮刀會對過濾后的濾布進行清理，盡可能提高了濾布的持續過濾性能，延長了濾布的使用壽命，減少了濾布的更換頻率，突破了目前使用濾布對污水進行過濾時，處理效率較低，不利于對大量污水進行持續處理的情況；
2.通過在擋水板上設置溢流孔和溢流腔，盡可能減少了濾水腔內污水水位過高時使污水從過濾設備內泄漏的情況；
3.通過糾偏組件和張緊組件對濾布的位置和狀態進行調整，提高了過濾過程中過濾設備的穩定性。
（發明人：范海濤）
