公布日：2022.12.09

申請日：2022.10.08

分類號：C02F1/04(2006.01)I;C02F103/16(2006.01)N

摘要

本發明提供了一種用于金屬加工廢水的處理裝置，屬于機械技術領域。一種用于金屬加工廢水的處理裝置，包括蒸發罐和熱泵組件，蒸發罐由下至上依次具有容置廢液原液的儲存區、用于加速原液蒸發的加速蒸發區以及用于冷凝蒸發水并回收的冷凝區，熱泵組件包括依次循環連接的冷凝器、壓縮機、蒸發器、膨脹閥，蒸發器設置在冷凝區內；蒸發罐的上部固定有沿側壁設置的回收槽，回收槽位于冷凝區內，回收槽中部具有供蒸汽穿過的通道；蒸發罐的側壁設有與回收槽相連通的排水口，冷凝器設置在儲存區內且浸沒在廢液原液中，加速蒸發區內設有用于抽取儲存區內原液并進行蒸發的加速蒸發機構；蒸發罐底部設有原液進口以及濃縮液出口。

權利要求書

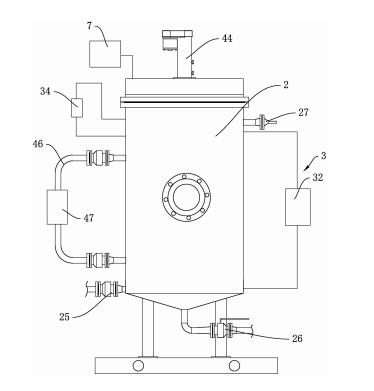

1.一種用于金屬加工廢水的處理裝置，其特征在于，包括蒸發罐(2)和熱泵組件(3)，所述蒸發罐(2)由下至上依次具有容置廢液原液的儲存區(21)、用于加速原液蒸發的加速蒸發區(22)以及用于冷凝蒸發水并回收的冷凝區(23)，所述熱泵組件(3)包括冷凝器(31)、壓縮機(32)、蒸發器(33)、膨脹閥(34)，所述蒸發器(33)設置在所述冷凝區(23)內；所述蒸發罐(2)的上部固定有沿側壁設置的回收槽(24)，所述回收槽(24)位于冷凝區(23)內，所述回收槽(24)中部具有供蒸汽穿過的通道(241)；所述蒸發罐(2)的側壁設有與回收槽(24)相連通的排水口，所述冷凝器(31)設置在所述儲存區(21)內且浸沒在廢液原液中，所述加速蒸發區(22)內設有用于抽取儲存區(21)內原液并進行蒸發的加速蒸發機構(4)；所述蒸發罐(2)底部設有原液進口(25)以及濃縮液出口(26)。

2.根據權利要求1所述的用于金屬加工廢水的處理裝置，其特征在于，所述加速蒸發機構(4)包括若干容置槽(41)、固定支架(42)、升降架(43)、推桿電機(44)、加熱管(45)、循環管(46)、循環泵(47)、分叉管(48)，所述固定支架(42)固定在所述蒸發罐(2)內，所述固定支架(42)上固定有若干平行設置的第一支撐桿(421)；所述升降架(43)設置在所述蒸發罐(2)內，所述升降架(43)上固定有若干平行設置的第二支撐桿(431)，所述第二支撐桿(431)與所述第一支撐桿(421)一一對應；所述推桿電機(44)固定在所述蒸發罐(2)上，推桿電機(44)的推桿通過繩索(432)與升降架(43)固定相連，用于帶動升降架(43)升降；若干容置槽(41)呈陣列分布在所述加速蒸發區(22)內，且容置槽(41)的一端轉動連接在第一支撐桿(421)上，另一端承載在所述第二支撐桿(431)上；所述容置槽(41)能夠繞所述第一支撐桿(421)轉動；若干加熱管(45)設置在所述容置槽(41)內且一一對應，加熱管(45)一端與所述冷凝器(31)相連通；加熱管(45)另一端與膨脹閥(34)相連；所述循環管(46)一端與蒸發器(33)的儲存區(21)相連通，另一端與蒸發器(33)的加速蒸發區(22)相連通，所述循環泵(47)設置在循環管(46)上；所述分叉管(48)與所述循環管(46)相連接，分叉管(48)具有多個出液口(481)，多個出液口(481)與多個容置槽(41)一一對應且位于對應容置槽(41)的上方。

3.根據權利要求2所述的用于金屬加工廢水的處理裝置，其特征在于，所述第一支撐桿(421)的截面呈圓形，所述容置槽(41)的下方設有圓弧狀的凹槽，所述第一支撐桿(421)卡入所述凹槽內。

4.根據權利要求2所述的用于金屬加工廢水的處理裝置，其特征在于，所述第二支撐桿(431)上轉動設有若干轉筒(49)，所述容置槽(41)抵靠在轉筒(49)上。

5.根據權利要求2所述的用于金屬加工廢水的處理裝置，其特征在于，相鄰所述容置槽(41)之形成供蒸汽通過的間隔。

6.根據權利要求2所述的用于金屬加工廢水的處理裝置，其特征在于，所述蒸發罐(2)內設置有用于刮處容置槽(41)內濃縮液殘留的刮壁機構(6)，所述刮壁機構(6)包括若干刮板(61)、移動架(62)、驅動電機(63)、螺桿(66)，所述驅動電機(63)固定在蒸發罐(2)上，所述移動架(62)滑動設置在所述蒸發罐(2)內，所述螺桿(66)轉動設置在蒸發罐(2)內，螺桿(66)與移動架(62)螺紋連接，且驅動電機(63)的的輸出軸與螺桿(66)傳動連接，用于帶動移動架(62)水平移動；所述刮板(61)與容置槽(41)滑動連接，所述刮板(61)能夠沿容置槽(41)的長度方向移動，所述移動架(62)上設有滑槽(621)，所述滑槽(621)沿所述移動架(62)的高度方向設置，所述滑槽(621)內設有滑塊(64)，所述滑塊(64)與所述刮板(61)轉動連接；所述容置槽(41)底部設有沿長度方向設置的殼體(65)，所述殼體(65)與所述容置槽(41)底部固定連接且形成密閉的腔室，所述加熱管(45)位于所述腔室內，所述腔室內設有導熱油，所述刮板(61)具有貼合容置槽(41)內壁以及殼體(65)外壁的刮除部。

7.根據權利要求2所述的用于金屬加工廢水的處理裝置，其特征在于，所述容置槽(41)的靠近第二支撐桿(431)一端設有出油部(411)，所述出油部(411)與所述容置槽(41)底部之間具有夾角，所述夾角為150°。

8.根據權利要求1所述的用于金屬加工廢水的處理裝置，其特征在于，所述蒸發罐(2)的截面呈方形。

9.根據權利要求1所述的用于金屬加工廢水的處理裝置，其特征在于，還包括抽氣組件(7)，所述抽氣組件(7)與蒸發罐(2)相連，用于抽出內部氣體以降低內部氣壓。

發明內容

本發明的目的是針對現有的技術存在上述問題，提出了一種用于金屬加工廢水的處理裝置，具有增快廢液濃縮效率的特點。

本發明的目的可通過下列技術方案來實現：

一種用于金屬加工廢水的處理裝置，其特征在于，包括蒸發罐和熱泵組件，所述蒸發罐由下至上依次具有容置廢液原液的儲存區、用于加速原液蒸發的加速蒸發區以及用于冷凝蒸發水并回收的冷凝區，所述熱泵組件包括冷凝器、壓縮機、蒸發器、膨脹閥，所述蒸發器設置在所述冷凝區內；所述蒸發罐的上部固定有沿側壁設置的回收槽，所述回收槽位于冷凝區內，所述回收槽中部具有供蒸汽穿過的通道；所述蒸發罐的側壁設有與回收槽相連通的排水口，所述冷凝器設置在所述儲存區內且浸沒在廢液原液中，所述加速蒸發區內設有用于抽取儲存區內原液并進行蒸發的加速蒸發機構；所述蒸發罐底部設有原液進口以及濃縮液出口。

在上述用于金屬加工廢水的處理裝置中，所述加速蒸發機構包括若干容置槽、固定支架、升降架、推桿電機、若干加熱管、循環管、循環泵、分叉管，所述固定支架固定在所述蒸發罐內，所述固定支架上固定有若干平行設置的第一支撐桿；所述升降架設置在所述蒸發罐內，所述升降架上固定有若干平行設置的第二支撐桿，所述第二支撐桿與所述第一支撐桿一一對應；所述推桿電機固定在所述蒸發罐上，推桿電機的推桿通過繩索與升降架固定相連，用于帶動升降架升降；若干容置槽呈陣列分布在所述加速蒸發區內，且容置槽的一端轉動連接在第一支撐桿上，另一端承載在所述第二支撐桿上；所述容置槽能夠繞所述第一支撐桿轉動；若干加熱管設置在所述容置槽內且一一對應，加熱管一端與所述冷凝器相連通；加熱管另一端與膨脹閥相連；所述循環管一端與蒸發器的儲存區相連通，另一端與蒸發器的加速蒸發區相連通，所述循環泵設置在循環管上；所述分叉管與所述循環管相連接，分叉管具有多個出液口，多個出液口與多個容置槽一一對應且位于對應容置槽的上方。

在上述用于金屬加工廢水的處理裝置中，所述第一支撐桿的截面呈圓形，所述容置槽的下方設有圓弧狀的凹槽，所述第一支撐桿卡入所述凹槽內。

在上述用于金屬加工廢水的處理裝置中，所述第二支撐桿上轉動設有若干轉筒，所述容置槽抵靠在轉筒上。

在上述用于金屬加工廢水的處理裝置中，相鄰所述容置槽之形成供蒸汽通過的間隔。

在上述用于金屬加工廢水的處理裝置中，所述蒸發罐內設置有用于刮處容置槽內濃縮液殘留的刮壁機構，所述刮壁機構包括若干刮板、移動架、驅動電機、螺桿，所述驅動電機固定在蒸發罐上，所述移動架滑動設置在所述蒸發罐內，所述螺桿轉動設置在蒸發罐內，螺桿與移動架螺紋連接，且驅動電機的的輸出軸與螺桿傳動連接，用于帶動移動架水平移動；所述刮板與容置槽滑動連接，所述刮板能夠沿容置槽的長度方向移動，所述移動架上設有滑槽，所述滑槽沿所述移動架的高度方向設置，所述滑槽內設有滑塊，所述滑塊與所述刮板轉動連接；所述容置槽底部設有沿長度方向設置的殼體，所述殼體與所述容置槽底部固定連接且形成密閉的腔室，所述加熱管位于所述腔室內，所述腔室內設有導熱油，所述刮板具有貼合容置槽內壁以及殼體外壁的刮除部。

在上述用于金屬加工廢水的處理裝置中，所述容置槽的靠近第二支撐桿一端設有出油部，所述出油部與所述容置槽底部之間具有夾角，所述夾角為150°。

在上述用于金屬加工廢水的處理裝置中，所述蒸發罐的截面呈方形。

在上述用于金屬加工廢水的處理裝置中，還包括抽氣組件，所述抽氣組件與蒸發罐相連，用于抽出內部氣體以降低內部氣壓。

與現有技術相比，本發明具有以下優點：

由于傳統的蒸發罐的截面積固定，中間最大，而往下則會越小，導致蒸發面積有限，且如果原液的其他物質較少的情況下，那么原液中蒸發的水越多，在往下蒸發后，蒸發面積也越來越小，效率上也越來越低，在蒸發效率上不高，而本發明中，通過加速蒸發機構抽取蒸發罐底部的原液，通過蒸發罐本身對原液的蒸發，以及加速蒸發機構對原液的蒸發，大大的加快了蒸發效率，從而提升了蒸發速度。

（發明人：徐順秒;馮上啟;胡高鋒;沈程洋;王亞露）
