公布日：2022.11.01
申請日：2022.08.16
分類號：B01D65/10(2006.01)I;B01D63/08(2006.01)I
摘要
本發明提供一種污水處理微濾膜生產設備，涉及微濾膜生產設備領域，包括工作臺，所述工作臺上安裝有刮膜機構，所述工作臺內設置有成膜機構，所述工作臺的下方設置有水槽，所述水槽的底部設置有升降機構，所述成膜機構包括主成膜板、側成膜板、驅動組件，所述側成膜板的數量設置為兩個，兩個側成膜板分別對稱設置于主成膜板的兩側。該污水處理微濾膜生產設備，通過驅動機構的設置，當需要將成型的微濾膜取出時，將推桿向著工作臺的方向推動，當推桿向著工作臺推動時，第一活動板和第二活動板的轉動連接處上升，使得第一活動板頂部的側成膜板向上抬起，兩個側成膜板將在主成膜板和側成膜板頂部的微濾膜抬起，而且微濾膜會與主成膜板分離。
權利要求書

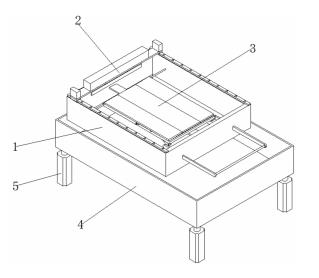

1.一種污水處理微濾膜生產設備，包括工作臺(1)，其特征在于：所述工作臺(1)上安裝有刮膜機構(2)，所述工作臺(1)內設置有成膜機構(3)，所述工作臺(1)的下方設置有水槽(4)，所述水槽(4)的底部設置有升降機構(5)，所述成膜機構(3)包括主成膜板(6)、側成膜板(7)、驅動組件，所述側成膜板(7)的數量設置為兩個，兩個側成膜板(7)分別對稱設置于主成膜板(6)的兩側，且側成膜板(7)與主成膜板(6)相互貼合，驅動組件設置于主成膜板(6)的下方，且驅動機構用于將兩個側成膜板(7)同步抬起。
2.根據權利要求1所述的一種污水處理微濾膜生產設備，其特征在于：所述側成膜板(7)和主成膜板(6)的厚度和長度相同，且側成膜板(7)的寬度大于主成膜板(6)寬度的一半。
3.根據權利要求2所述的一種污水處理微濾膜生產設備，其特征在于：所述升降機構(5)包括電動推桿(13)，電動推桿(13)設置為四個，且四個電動推桿(13)設置在水槽(4)的底部四角。
4.根據權利要求3所述的一種污水處理微濾膜生產設備，其特征在于：驅動機構包括固定板(9)、第一活動板(11)、第二活動板(12)、轉動軸(10)、推桿(13)、推把(14)、固定桿(8)，所述固定板(9)固定連接于主成膜板(6)的底部，所述固定桿(8)固定連接于固定板(9)的底部，且固定桿(8)的兩端分別與工作臺(1)固定連接，所述固定板(9)的一端的兩側對稱固定連接有轉動軸(10)，所述轉動軸(10)上轉動連接有第一活動板(11)，所述第一活動板(11)遠離轉動軸(10)的一端轉動連接有第二活動板(12)，所述第二活動板(12)的底部轉動連接有推桿(13)，所述推桿(13)為水平設置，且工作臺(1)上開設有與推桿(13)相匹配的通孔，所述推桿(13)的一端穿過通孔且與推把(14)固定連接，所述第一活動板(11)的頂部與側成膜板(7)固定連接，當推桿(13)向著工作臺(1)推動時，第一活動板(11)和第二活動板(12)的轉動連接處上升，使得第一活動板(11)頂部的側成膜板(7)向上抬起，且當推桿(13)向外側拉動至最外端時，側成膜板(7)和主成膜板(6)的上表面齊平。
5.根據權利要求4所述的一種污水處理微濾膜生產設備，其特征在于：所述第一活動板(11)和第二活動板(12)的長度相同，且第一活動板(11)和第二活動板(12)的厚度相同。
6.根據權利要求5所述的一種污水處理微濾膜生產設備，其特征在于：所述第一活動板(11)的厚度大于側成膜板(7)的厚度。
7.根據權利要求6所述的一種污水處理微濾膜生產設備，其特征在于：還包括用于檢測側成膜板(7)的上表面是否與主成膜板(6)的上表面相互齊平的檢測機構，檢測機構包括投影燈(15)、幕布(16)、阻擋塊(17)，所述第二活動板(12)上開設有投影通道，且投影通道的一端延伸至第二活動板(12)的側面，投影通道的內端固定連接有投影燈(15)，投影通道的外端固定連接有幕布(16)，所述幕布(16)和投影燈(15)之間開設有與阻擋塊(17)相匹配的插孔，所述阻擋塊(17)固定連接于側成膜板(7)的底部，且當側成膜板(7)的上表面與主成膜板(6)的上表面相互齊平時，阻擋塊(17)完全插入插孔中且將投影通道完全阻擋。
8.根據權利要求7所述的一種污水處理微濾膜生產設備，其特征在于：所述阻擋塊(17)的下邊緣與投影通道的形狀相匹配。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種污水處理微濾膜生產設備，解決了上述背景技術中提出的問題。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：一種污水處理微濾膜生產設備，包括工作臺，所述工作臺上安裝有刮膜機構，所述工作臺內設置有成膜機構，所述工作臺的下方設置有水槽，所述水槽的底部設置有升降機構，所述成膜機構包括主成膜板、側成膜板、驅動組件，所述側成膜板的數量設置為兩個，兩個側成膜板分別對稱設置于主成膜板的兩側，且側成膜板與主成膜板相互貼合，驅動組件設置于主成膜板的下方，且驅動機構用于將兩個側成膜板同步抬起。
優選的，所述側成膜板和主成膜板的厚度和長度相同，且側成膜板的寬度大于主成膜板寬度的一半。
優選的，所述升降機構包括電動推桿，電動推桿設置為四個，且四個電動推桿設置在水槽的底部四角。
優選的，驅動機構包括固定板、第一活動板、第二活動板、轉動軸、推桿、推把、固定桿，所述固定板固定連接于主成膜板的底部，所述固定桿固定連接于固定板的底部，且固定桿的兩端分別與工作臺固定連接，所述固定板的一端的兩側對稱固定連接有轉動軸，所述轉動軸上轉動連接有第一活動板，所述第一活動板遠離轉動軸的一端轉動連接有第二活動板，所述第二活動板的底部轉動連接有推桿，所述推桿為水平設置，且工作臺上開設有與推桿相匹配的通孔，所述推桿的一端穿過通孔且與推把固定連接，所述第一活動板的頂部與側成膜板固定連接，當推桿向著工作臺推動時，第一活動板和第二活動板的轉動連接處上升，使得第一活動板頂部的側成膜板向上抬起，且當推桿向外側拉動至最外端時，側成膜板和主成膜板的上表面齊平。
優選的，所述第一活動板和第二活動板的長度相同，且第一活動板和第二活動板的厚度相同。
優選的，所述第一活動板的厚度大于側成膜板的厚度。
優選的，還包括用于檢測側成膜板的上表面是否與主成膜板的上表面相互齊平的檢測機構，檢測機構包括投影燈、幕布、阻擋塊，所述第二活動板上開設有投影通道，且投影通道的一端延伸至第二活動板的側面，投影通道的內端固定連接有投影燈，投影通道的外端固定連接有幕布，所述幕布和投影燈之間開設有與阻擋塊相匹配的插孔，所述阻擋塊固定連接于側成膜板的底部，且當側成膜板的上表面與主成膜板的上表面相互齊平時，阻擋塊完全插入插孔中且將投影通道完全阻擋。
優選的，所述阻擋塊的下邊緣與投影通道的形狀相匹配。
(三)有益效果
本發明提供了一種污水處理微濾膜生產設備。具備以下有益效果：
1、該污水處理微濾膜生產設備，通過驅動機構的設置，當需要將成型的微濾膜取出時，將推桿向著工作臺的方向推動，當推桿向著工作臺推動時，第一活動板和第二活動板的轉動連接處上升，使得第一活動板頂部的側成膜板向上抬起，兩個側成膜板將在主成膜板和側成膜板頂部的微濾膜抬起，而且微濾膜會與主成膜板分離，這時只需要抓住兩個側成膜板之間的微濾膜便能方便的將微濾膜取下來，大大提高效率，微濾膜取下后，將推桿向著遠離工作臺的方向推動，且當推桿向外側拉動至最外端時，側成膜板和主成膜板的上表面齊平，從而方便下一張微濾膜的生產。
2、該污水處理微濾膜生產設備，因在推動推桿的過程中可能出現因?yàn)槭韬鰧?dǎo)致沒有推到最外端的情況，這時側成膜板的上表面便會產生一定的傾斜，導致側成膜板的上表面和主成膜板的上表面不齊平，這時如果進行微濾膜的生產則會導致成型微濾膜產生一定的形變，因此通過檢測機構的設置，當推桿未拉動到最外端時，側成膜板的上表面與主成膜板的上表面沒有相互齊平，阻擋塊未完全插入插孔中，使得投影燈發出的燈光未被阻擋塊完全阻擋，這時未阻擋的部分燈光會照射在幕布上形成圖案，當側成膜板的上表面與主成膜板的上表面相互齊平時，阻擋塊完全插入插孔中且將投影通道完全阻擋，因此幕布上不會存在圖案，因此在生產前只需觀察幕布一眼，若是幕布上沒有圖案則側成膜板和主成膜板相互齊平，這時便可以進行這張微濾膜的生產，而反之則是側成膜板和主成膜板沒有相互齊平，這時便需要重新拉動推桿直至圖案消失，這時才可進行這張微濾膜的生產。
（發明人：許以農;楊榮吉;安紅;金鐵瑛;王建鋒）
