公布日：2022.03.08
申請日：2021.12.16
分類號：C02F11/121(2019.01)I;C02F11/122(2019.01)I
摘要
本發明涉及污泥干化技術領域，公開了一種污泥干化預處理池及污泥干化系統。本發明中的污泥干化預處理池包括間隔開的進泥池和沉淀池，所述進泥池底部與沉淀池底部之間設有將二者連通的連通道。通過將污泥干化預處理池間隔分開成進泥池和沉淀池兩個池子，通入到進泥池內的泥水通過底部的連通道進入到沉淀池，并在沉淀池內進行沉淀；新通入的泥水只對進泥池內的泥水形成沖擊，造成擾動，而沉淀池內進行沉淀濃縮的污泥不受泥水沖擊影響。本發明在污泥池受場地限制的情況下，通過結構上的改進，大大降低了進泥對污泥沉降的水力沖擊影響，更利于污泥的有效沉降，降低進入污泥干化裝置的污泥的含水量，減少污泥干化裝置的運轉負荷。
權利要求書

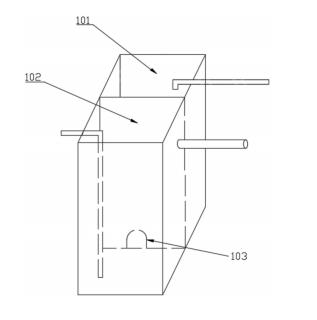

1.污泥干化預處理池，其特征在于：所述污泥干化預處理池(1)包括間隔開的進泥池(101)和沉淀池(102)，所述進泥池(101)底部與沉淀池(102)底部之間設有將二者連通的連通道(103)。
2.如權利要求1所述的污泥干化預處理池，其特征在于：所述連通道(103)處設置有用于疏通的攪拌裝置，所述攪拌裝置包括攪拌槳和用于驅動攪拌槳轉動的驅動電機，所述攪拌槳設置在連通道(103)內。
3.如權利要求1所述的污泥干化預處理池，其特征在于：所述沉淀池(102)頂部設置有與外界連通的溢流管，所述溢流管水平設置，或者溢流管傾斜向下設置且溢流管較低一端置于遠離沉淀池一側。
4.如權利要求1所述的污泥干化預處理池，其特征在于：所述沉淀池(102)底面低于進泥池(101)底面，所述連通道(103)傾斜設置，且連通道(103)較低一端置于沉淀池內。
5.如權利要求1所述的污泥干化預處理池，其特征在于：所述污泥干化預處理池(1)呈“回”字形布置，中間部分為沉淀池(102)，四周環形池為進泥池(103)。
6.污泥干化系統，包括污泥干化裝置和與其連接的污泥干化預處理池(1)，所述污泥干化裝置包括進料組件(2)、烘干組件(3)、輸送組件(4)和出料組件(5)，各組件依次對應連接，所述沉淀池(102)與進料組件(2)之間還設有將污泥輸送到進料組件(2)的輸料裝置，其特征在于：所述進料組件(2)包括污泥切條機(201)，所述污泥切條機(201)上方設置有螺旋分料機(202)，所述螺旋分料機(202)出口與污泥切條機(201)進口相對應。
7.如權利要求6所述的污泥干化系統，其特征在于：還包括用于控制螺旋分料機(202)運轉功率的螺旋變頻器；所述螺旋分料機(202)進口上方豎直設有與螺旋分料機(202)進口連通的進泥道，所述進泥道上部設置有用于感應污泥的第一感應傳感器(203)，所述進泥道底部設有用于感應污泥的第二感應傳感器(204)；還包括控制器，所述螺旋分料機(202)、螺旋變頻器、第一感應傳感器(203)和第二感應傳感器(204)分別與控制器電連接。
8.如權利要求6所述的污泥干化系統，其特征在于：所述輸料裝置包括螺旋輸送機和螺旋泵，所述螺旋泵設置在沉淀池(102)底部，所述螺旋輸送機進口與螺旋泵出口連接，所述進料組件(2)包括壓濾機，所述螺旋輸送機出口與壓濾機進口連通。
9.如權利要求6所述的污泥干化系統，其特征在于：所述出料組件(5)包括出料泥斗，所述出料泥斗設置與其固定連接的震動器(501)。
10.如權利要求6所述的污泥干化系統，其特征在于：所述輸送組件(4)包括刮板輸送機，所述刮板輸送機進口端設置有風機(401)。
發明內容
本發明解決的技術問題是提供一種提高污泥池沉淀效果的污泥干化預處理池及污泥干化系統。
本發明解決其技術問題所采用的技術方案是：污泥干化預處理池，所述污泥干化預處理池包括間隔開的進泥池和沉淀池，所述進泥池底部與沉淀池底部之間設有將二者連通的連通道。
進一步的是：所述連通道處設置有用于疏通的攪拌裝置，所述攪拌裝置包括攪拌槳和用于驅動攪拌槳轉動的驅動電機，所述攪拌槳設置在連通道內。
進一步的是：所述沉淀池頂部設置有與外界連通的溢流管所述溢流管水平設置，或者溢流管傾斜向下設置且溢流管較低一端置于遠離沉淀池一側。
進一步的是：所述沉淀池底面低于進泥池底面，所述連通道傾斜設置，且連通道較低一端置于沉淀池內。
進一步的是：所述污泥干化預處理池呈“回”字形布置，中間部分為沉淀池，四周環形池為進泥池。
本發明所采用的污泥干化系統，包括污泥干化裝置和與其連接的污泥干化預處理池，所述污泥干化裝置包括進料組件、烘干組件、輸送組件和出料組件，各組件依次對應連接，所述沉淀池與進料組件之間還設有將污泥輸送到進料組件的輸料裝置，所述進料組件包括污泥切條機，所述污泥切條機上方設置有螺旋分料機，所述螺旋分料機出口與污泥切條機進口相對應。
進一步的是：還包括用于控制螺旋分料機運轉功率的螺旋變頻器；所述螺旋分料機進口上方豎直設有與螺旋分料機進口連通的進泥道，所述進泥道上部設置有用于感應污泥的第一感應傳感器，所述進泥道底部設有用于感應污泥的第二感應傳感器；還包括控制器，所述螺旋分料機、螺旋變頻器、第一感應傳感器和第二感應傳感器分別與控制器電連接。
進一步的是：所述輸料裝置包括螺旋輸送機和螺旋泵，所述螺旋泵設置在沉淀池底部，所述螺旋輸送機進口與螺旋泵出口連接，所述進料組件包括壓濾機，所述螺旋輸送機出口與壓濾機進口連通。
進一步的是：所述出料組件包括出料泥斗，所述出料泥斗設置與其固定連接的震動器。
進一步的是：所述輸送組件包括刮板輸送機，所述刮板輸送機進口端設置有風機。
本發明的有益效果是：通過將污泥干化預處理池間隔分開成進泥池和沉淀池兩個池子，通入到進泥池內的泥水通過底部的連通道進入到沉淀池，并在沉淀池內進行沉淀；新通入的泥水只對進泥池內的泥水形成沖擊，造成擾動，而沉淀池內進行沉淀濃縮的污泥不受泥水沖擊影響。本發明在污泥池受場地限制的情況下，通過結構上的改進，大大降低了進泥對污泥沉降的水力沖擊影響，更利于污泥的有效沉降，降低進入污泥干化裝置的污泥的含水量，減少污泥干化裝置的運轉負荷。
（發明人：徐學軍;張鵬;金文杰;呂顯華;羅思源;譚雨婷;宋鈺峰;劉明貴;鄒隆一;林剛;何佳能;余科平）
