公布日：2022.11.22
申請日：2022.07.21
分類號：B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D29/68(2006.01)I;B01D29/72(2006.01)I;B01D36/04(2006.01)I
摘要
本發明公開了一種污水回收處理的沉降設備，包括處理箱，所述處理箱內部設有濾網，濾網上端設有刮板，刮板下端與濾網相互貼合，所述刮板上端插裝有活動板，活動板內部對應刮板設有彈性件，所述刮板上側貫穿螺紋連接有絲桿，絲桿左端貫穿轉動連接處理箱的左端，絲桿左端固定安裝有電機，電機右端與處理箱固定連接，所述處理箱內部左右兩端均固定安裝有導板，本發明使用時，設置的推桿推動密封門向外轉動，壓縮彈簧三，便于將排料口打開，從而便于將雜質通過刮板通過排料口推動處理箱的外側，設置的收集盒便于對雜質進行收集，方便后期的統一處理，進一步的避免了雜質堆積在濾網上，影響濾網的正常過濾。
權利要求書

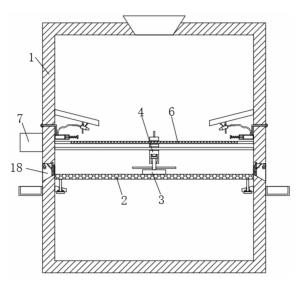

1.一種污水回收處理的沉降設備，包括處理箱(1)，其特征在于，所述處理箱(1)內部設有濾網(2)，濾網(2)上端設有刮板(3)，刮板(3)下端與濾網(2)相互貼合，所述刮板(3)上端插裝有活動板(4)，活動板(4)內部對應刮板(3)設有彈性件(5)，所述刮板(3)上側貫穿螺紋連接有絲桿(6)，絲桿(6)左端并轉動連接于處理箱(1)的左端，絲桿(6)左端固定安裝有電機(7)，電機(7)右端與處理箱(1)固定連接，所述處理箱(1)內部左右兩端均固定安裝有導板(9)，導板(9)下端鉸接有清洗管(10)，清洗管(10)相互遠離的一端固定安裝有軟管(11)，所述清洗管(10)下端固定安裝有頂板(17)，處理箱(1)左右兩端對應濾網(2)均開設有排料口(18)，排料口(18)內頂端鉸接有密封門(19)。
2.根據權利要求1所述的一種污水回收處理的沉降設備，其特征在于，所述活動板(4)上側貫穿滑動安裝有滑桿(8)，滑桿(8)左右兩端均與處理箱(1)內壁固定連接。
3.根據權利要求1所述的一種污水回收處理的沉降設備，其特征在于，所述軟管(11)下端固定安裝有空心管(12)，空心管(12)相互遠離的一端與處理箱(1)固定連接。
4.根據權利要求3所述的一種污水回收處理的沉降設備，其特征在于，所述空心管(12)上端相互遠離的一側均固定安裝有進水管(13)，空心管(12)相互靠近的一端貫穿滑動連接有活塞桿(14)。
5.根據權利要求4所述的一種污水回收處理的沉降設備，其特征在于，所述活塞桿(14)上套設有彈簧一(15)，彈簧一(15)相互靠近和相互遠離的一端分別與活塞桿(14)和空心管(12)固定連接。
6.根據權利要求1所述的一種污水回收處理的沉降設備，其特征在于，所述清洗管(10)上端固定安裝有彈簧二(16)，彈簧二(16)上端與導板(9)固定連接。
7.根據權利要求1所述的一種污水回收處理的沉降設備，其特征在于，所述刮板(3)左右兩端對應密封門(19)固定安裝有推桿(20)，處理箱(1)左右兩端對應排料口(18)固定安裝有收集盒(21)。
8.根據權利要求1所述的一種污水回收處理的沉降設備，其特征在于，所述密封門(19)相互遠離的一端固定安裝有彈簧三(22)，彈簧三(22)上端與處理箱(1)固定連接。
9.根據權利要求1所述的一種污水回收處理的沉降設備，其特征在于，所述濾網(2)下端左右兩側均固定安裝有磁鐵桿(23)，磁鐵桿(23)下側貫穿滑動連接有支撐板(24)，支撐板(24)相互遠離的一端均與處理箱(1)內壁固定連接。
10.根據權利要求9所述的一種污水回收處理的沉降設備，其特征在于，所述支撐板(24)下端對應磁鐵桿(23)固定安裝有電磁鐵(25)，且排料口(18)內頂端對應電磁鐵(25)固定安裝有控制開關(26)。
發明內容
本發明的目的是為了解決現有技術中濾網上容易被堆積大量的雜質和污泥，影響污水的正常過濾使用，且人工清理，較為不便，清理效果較差的問題，而提出的一種污水回收處理的沉降設備。
為了實現上述目的，本發明采用了如下技術方案：
一種污水回收處理的沉降設備，包括處理箱，所述處理箱內部設有濾網，濾網上端設有刮板，刮板下端與濾網相互貼合，所述刮板上端插裝有活動板，活動板內部對應刮板設有彈性件，所述刮板上側螺紋連接有絲桿，絲桿左端貫穿轉動連接處理箱的左端，絲桿左端固定安裝有電機，電機右端與處理箱固定連接，所述處理箱內部左右兩端均固定安裝有導板，導板下端鉸接有清洗管，清洗管相互遠離的一端固定安裝有軟管，所述清洗管下端固定安裝有頂板，處理箱左右兩端對應濾網均開設有排料口，排料口內頂端鉸接有密封門。
使用時，啟動電機帶動絲桿轉動，絲桿帶動活動板左右往復運動，活動板帶動刮板在濾網上表面滑動，便于刮除濾網表面過濾的雜質，減少了濾網的堵塞，從而確保了污水回收的正常運行，設置的彈性件確保了刮板始終與濾網表面保持貼合狀，與此同時，活動板在左右運動時，也會與兩側的活塞桿貼合，并擠壓活塞桿使其向空心管的內部運動，壓縮彈簧一，活塞桿向空心管內部運動時，將空心管內部的水從軟管和清洗管噴出，便于對濾網網孔中的污泥進行沖洗，從而便于對濾網的防堵塞，起到了很好的輔助作用
優選的，所述活動板上側貫穿滑動安裝有滑桿，滑桿左右兩端均與處理箱內壁固定連接。
使用時，設置的滑桿，便于使活動板在滑桿上滑動。
優選的，所述軟管下端固定安裝有空心管，空心管相互遠離的一端與處理箱固定連接。
使用時，當活動板與活塞桿分離時，會在彈簧一的作用下，推動活塞桿復位。
優選的，所述空心管上端相互遠離的一側均固定安裝有進水管，空心管相互靠近的一端貫穿滑動連接有活塞桿。
使用時，空心管會通過進水管自動將外接的水箱的水抽入到空心管內部，實現空心管內部的自動補水，等待下次的清洗。
優選的，所述活塞桿上套設有彈簧一，彈簧一相互靠近和相互遠離的一端分別與活塞桿和空心管固定連接。
使用時，活塞桿使其向空心管的內部運動，壓縮彈簧一。
優選的，所述清洗管上端固定安裝有彈簧二，彈簧二上端與導板固定連接。
使用時，當活動板左右運動擠壓活塞桿時，也會推動頂板，頂板帶動清洗管在導板上轉動，拉伸彈簧二，當活動板遠離頂板時，則會在彈簧二的作用下，推動清洗管復位，擴大了清洗管的清洗范圍，對清洗濾網中的污泥，起到了很好的輔助作用。
優選的，所述刮板左右兩端對應密封門固定安裝有推桿，處理箱左右兩端對應排料口固定安裝有收集盒。
使用時，當刮板運動到處理箱內部左右兩側時，會帶動推桿也同步運動，設置的推桿推動密封門向外轉動，壓縮彈簧三，便于將排料口打開，從而便于將雜質通過刮板通過排料口推動處理箱的外側，設置的收集盒便于對雜質進行收集，方便后期的統一處理，進一步的避免了雜質堆積在濾網上，影響濾網的正常過濾。
優選的，所述密封門相互遠離的一端固定安裝有彈簧三，彈簧三上端與處理箱固定連接。
使用時，當推桿與密封門分離時，在彈簧三的作用下實現密封門的復位，以及控制開關的回彈。
優選的，所述濾網下端左右兩側均固定安裝有磁鐵桿，磁鐵桿下側貫穿滑動連接有支撐板，支撐板相互遠離的一端均與處理箱內壁固定連接。
使用時，電磁鐵的磁極與磁鐵桿相互吸引，實現濾網的復位，實現了濾網的上下震動，便于將濾網上的小雜質和殘留的污泥抖落，從而對濾網的防堵塞，同樣能夠起到一定的輔助效果。
優選的，所述支撐板下端對應磁鐵桿固定安裝有電磁鐵，且排料口內頂端對應電磁鐵固定安裝有控制開關。
使用時，隨著推桿不斷的推動密封門轉動，使密封門與控制開關貼合，并按壓控制開關，使電磁鐵的磁極與磁鐵桿發生相斥。
與現有技術相比，本發明的有益效果是：
1、本發明使用時，由于絲桿與電機固定連接，啟動電機會帶動絲桿轉動，絲桿與活動板螺紋連接，滑桿貫穿滑動連接活動板，從而會使絲桿帶動活動板左右往復運動，活動板下端固定連接刮板，活動板會帶動刮板在濾網上表面滑動，便于刮除濾網表面過濾的雜質，減少了濾網的堵塞，從而確保了污水回收的正常運行，設置的彈性件確保了刮板始終與濾網表面保持貼合狀。
2、本發明使用時，活動板在左右運動時，也會與兩側的活塞桿貼合，活塞桿與空心管內部滑動連接，會擠壓活塞桿使其向空心管的內部運動，壓縮彈簧一，活塞桿向空心管內部運動時，軟管和清洗管與空心管內部相互連通，且與空心管固定連接，從而將空心管內部的水從軟管和清洗管噴出，便于對濾網網孔中的污泥進行沖洗，從而便于對濾網的防堵塞，起到了很好的輔助作用。
3、發明使用時，當活動板與活塞桿分離時，會在彈簧一的作用下，推動活塞桿復位，由于進水管下端與空心管內部連通且固定，進水管的上端與外接的水箱相互連通，此時空心管會通過進水管自動將外接的水箱的水抽入到空心管內部，實現空心管內部的自動補水，等待下次的清洗，當活動板左右運動擠壓活塞桿時，由于頂板固定連接在清洗管的下端，所以，活動板也會推動頂板轉動，頂板帶動清洗管在導板上轉動，拉伸彈簧二，當活動板遠離頂板時，則會在彈簧二的作用下，推動清洗管復位，擴大了清洗管的清洗范圍，對清洗濾網中的污泥，起到了很好的輔助作用。
4、本發明使用時，當刮板運動到處理箱內部左右兩側時，由于推桿與刮板的左右兩端固定連接，刮板會帶動推桿也同步運動，兩側的密封門位于推桿遠離刮板的一側，密封門上端與處理箱內壁鉸接，設置的推桿推動密封門向外轉動，壓縮彈簧三，便于將排料口打開，從而便于將雜質通過排料口推出到處理箱的外側，收集盒位于排料口的下側，設置的收集盒便于對雜質進行收集，方便后期的統一處理，進一步的避免了雜質堆積在濾網上，影響濾網的正常過濾。
5、本發明使用時，隨著推桿不斷的推動密封門轉動，由于控制開關固定連接在排料口的內頂端上，會使密封門轉動時與控制開關貼合，并按壓控制開關，由于控制開關與電磁鐵電性連接，會使電磁鐵的磁極與磁鐵桿發生相斥，進而會使電磁鐵推動磁鐵桿在支撐板上向下滑動運動，磁鐵桿上端與濾網為固定連接，會使磁鐵桿帶動濾網向下運動，當推桿與密封門分離時，在彈簧三的作用下實現密封門的復位，以及密封門與控制開關分離，控制開關回彈，此時電磁鐵的磁極與磁鐵桿相互吸引，實現濾網的復位，實現了濾網的上下震動，便于將濾網上的小雜質和殘留的污泥抖落，從而對濾網的防堵塞，同樣能夠起到一定的輔助效果。
（發明人：王建）
