公布日：2022.11.04

申請日：2022.05.30

分類號：C02F9/14(2006.01)I

摘要

本發明公開了一種倒置A2O+MBR膜法生活污水綠色治理工藝技術，包括底座、連接架、處理機構、封閉蓋、組合體，底座上方設有連接架并相通，封閉蓋設置于連接架上方，組合體與封閉蓋進行固定連接，處理機構，處理機構外層與連接架進行固定連接；本發明通過處理機構進一步改進后，其可根據自身內部的初淀池以及膜生物反應體的污泥分離特性下來將污水中的污泥進行引入污泥管當中，以至于達成污泥與污水進行分開處理效果，使之能直接防止污泥與污水一同處理過程產生的污泥沉淀無法被處理到位的現象。

權利要求書

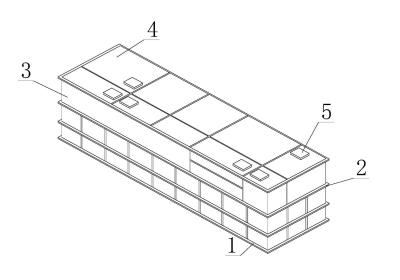

1.一種倒置A2O+MBR膜法生活污水綠色治理工藝技術，包括：底座(1)、連接架(2)、封閉蓋(4)、組合體(5)，其特征在于：還包括，所述處理機構(3)，所述處理機構(3)外層與連接架(2)進行固定連接，所述處理機構(3)設有格柵(31)、初淀池(32)、膜生物反應體(33)、消毒池(34)、出水端(35)、污泥管(36)，所述格柵(31)安裝于初淀池(32)的左側，所述膜生物反應體(33)設置于初淀池(32)右側并相通，所述消毒池(34)與膜生物反應體(33)右側相連接，所述出水端(35)嵌入于消毒池(34)的右側端位，所述污泥管(36)連接于初淀池(32)、膜生物反應體(33)的下端。

2.根據權利要求1所述一種倒置A2O+MBR膜法生活污水綠色治理工藝技術，其特征在于：所述底座(1)上方設有連接架(2)并相通，所述封閉蓋(4)設置于連接架(2)上方，所述組合體(5)與封閉蓋(4)進行固定連接。

3.根據權利要求1所述一種倒置A2O+MBR膜法生活污水綠色治理工藝技術，其特征在于：所述污泥管(36)設有主體(361)、第一凹槽(362)、第二凹槽(363)、輸送通道(364)、排污端(365)、定位座(366)、伸縮桿(367)、推動器(368)，所述主體(361)與第一、第二凹槽(362、363)為一體化結構，所述輸送通道(364)嵌入于主體(361)的內側，所述排污端(365)設置于輸送通道(364)的右側終端，所述排污端(365)對向設有定位座(366)，所述定位座(366)與伸縮桿(367)進行活動配合，所述伸縮桿(367)固定插入于推動器(368)的底部并進行固定連接。

4.根據權利要求3所述一種倒置A2O+MBR膜法生活污水綠色治理工藝技術，其特征在于：所述推動器(368)設有連接板(a1)、定位槽(a2)、銜接件(a3)、中心基板(a4)、凸塊(a5)、接觸端(a6)、滑層(a7)，所述連接板(a1)上端與定位槽(a2)為一體化結構，所述銜接件(a3)與定位槽(a2)進行定位連接，所述中心基板(a4)通過銜接件(a3)與連接板(a1)相連接，所述凸塊(a5)焊接于中心基板(a4)的中心表端，所述接觸端(a6)通過凸塊(a5)與中心基板(a4)進行固定連接，所述滑層(a7)與接觸端(a6)兩側為一體化結構。

5.根據權利要求1所述一種倒置A2O+MBR膜法生活污水綠色治理工藝技術，其特征在于：所述處理機構(3)左側設有固定體(b1)、組裝槽(b2)、卡體(b3)、支撐桿(b4)、引導端(b5)、中心軸(b6)，所述固定體(b1)內側與組裝槽(b2)為一體化結構，所述卡體(b3)通過組裝槽(b2)與固定體(b1)進行固定連接，所述支撐桿(b4)與卡體(b3)進行焊接連接，所述引導端(b5)貫穿于組裝槽(b2)的中心并與支撐桿(b4)相連接，所述中心軸(b6)與引導端(b5)的兩側相連接。

6.根據權利要求5所述一種倒置A2O+MBR膜法生活污水綠色治理工藝技術，其特征在于：所述引導端(b5)設有缺槽(b51)、限位塊(b52)、加密體(b53)、鎖緊環(b54)、導水孔(b55)，所述缺槽(b51)嵌入于限位塊(b52)的側端，所述限位塊(b52)下端與加密體(b53)進行固定連接，所述鎖緊環(b54)設置于加密體(b53)內側并相貼合，所述導水孔(b55)貫穿于鎖緊環(b54)的中心。

7.根據權利要求6所述一種倒置A2O+MBR膜法生活污水綠色治理工藝技術，其特征在于：所述加密體(b53)設有通腔(c1)、防透層(c2)、貼合層(c3)，所述通腔(c1)貫穿于防透層(c2)的中心，所述防透層(c2)外層下端與貼合層(c3)進行固定連接。

8.根據權利要求1所述一種倒置A2O+MBR膜法生活污水綠色治理工藝技術，其特征在于：所述格柵(31)、初淀池(32)、膜生物反應體(33)、消毒池(34)、出水端(35)體積大小不一致但均位于同一水平線上，所述污泥管(36)為橫向分布。

9.根據權利要求3所述一種倒置A2O+MBR膜法生活污水綠色治理工藝技術，其特征在于：所述第一、第二凹槽(362、363)為一致，所述輸送通道(364)與排污端(365)為內部均為精拋光形態，所述定位座(366)內包含有通電體以及相應的伸縮零部件。

10.根據權利要求4所述一種倒置A2O+MBR膜法生活污水綠色治理工藝技術，其特征在于：所述連接板(a1)為復合金屬材質所制成，所述銜接件(a3)與定位槽(a2)一共設有兩組，所述中心基板(a4)為復合金屬材質所制成，所述接觸端(a6)表層為精拋光形態。

發明內容

因此，為了解決上述不足，本發明在此提供一種倒置A2O+MBR膜法生活污水綠色治理工藝技術。

本發明是這樣實現的，構造一種新型倒置+膜法高濃度生活污水綠色治理工藝技術，該裝置包括，底座、連接架、處理機構、封閉蓋、組合體，所述底座上方設有連接架并相通，所述封閉蓋設置于連接架上方，所述組合體與封閉蓋進行固定連接，所述處理機構，所述處理機構外層與連接架進行固定連接。

優選的，所述處理機構設有格柵、初淀池、膜生物反應體、消毒池、出水端、污泥管，所述格柵安裝于初淀池的左側，所述膜生物反應體設置于初淀池右側并相通，所述消毒池與膜生物反應體右側相連接，所述出水端嵌入于消毒池的右側端位，所述污泥管連接于初淀池、膜生物反應體的下端。

優選的，所述污泥管設有主體、第一凹槽、第二凹槽、輸送通道、排污端、定位座、伸縮桿、推動器，所述主體與第一、第二凹槽、為一體化結構，所述輸送通道嵌入于主體的內側，所述排污端設置于輸送通道的右側終端，所述排污端對向設有定位座，所述定位座與伸縮桿進行活動配合，所述伸縮桿固定插入于推動器的底部并進行固定連接。

優選的，所述推動器設有連接板、定位槽、銜接件、中心基板、凸塊、接觸端、滑層，所述連接板上端與定位槽為一體化結構，所述銜接件與定位槽進行定位連接，所述中心基板通過銜接件與連接板相連接，所述凸塊焊接于中心基板的中心表端，所述接觸端通過凸塊與中心基板進行固定連接，所述滑層與接觸端兩側為一體化結構。

優選的，所述處理機構左側設有固定體、組裝槽、卡體、支撐桿、引導端、中心軸，所述固定體內側與組裝槽為一體化結構，所述卡體通過組裝槽與固定體進行固定連接，所述支撐桿與卡體進行焊接連接，所述引導端貫穿于組裝槽的中心并與支撐桿相連接，所述中心軸與引導端的兩側相連接；所述固定體在組裝槽的上下端各設有一塊，并且內側設有兩組卡體與支撐桿。

優選的，所述引導端設有缺槽、限位塊、加密體、鎖緊環、導水孔，所述缺槽嵌入于限位塊的側端，所述限位塊下端與加密體進行固定連接，所述鎖緊環設置于加密體內側并相貼合，所述導水孔貫穿于鎖緊環的中心；所述缺槽與限位塊在加密體上一共設有四組，進而鎖緊環為磁性金屬材質所制成，導水孔內壁為精拋光形態。

優選的，所述加密體設有通腔、防透層、貼合層，所述通腔貫穿于防透層的中心，所述防透層外層下端與貼合層進行固定連接；所述防透層為橡膠材質所制成，并且在貼合層上下端各設有一條。

優選的，所述格柵、初淀池、膜生物反應體、消毒池、出水端體積大小不一致但均位于同一水平線上，所述污泥管為橫向分布。

優選的，所述第一、第二凹槽、為一致，所述輸送通道與排污端為內部均為精拋光形態，所述定位座內包含有通電體以及相應的伸縮零部件。

優選的，所述連接板為復合金屬材質所制成，所述銜接件與定位槽一共設有兩組，所述中心基板為復合金屬材質所制成，所述接觸端表層為精拋光形態。

本發明具有如下優點：本發明通過改進在此提供一種倒置A2O+MBR膜法生活污水綠色治理工藝技術，與同類型設備相比，具有如下改進：

優點1：通過處理機構進一步改進后，其可根據自身內部的初淀池以及膜生物反應體的污泥分離特性下來將污水中的污泥進行引入污泥管當中，以至于達成污泥與污水進行分開處理效果，使之能直接防止污泥與污水一同處理過程產生的污泥沉淀無法被處理到位的現象。

優點2：通過污泥管進一步改進后，其可根據第一、第二凹槽、來提升自身與初淀池、膜生物反應體的連接效果，進而內部新增的定位座可隨設備一同啟動，達到通過伸縮桿來帶動推動器進行對輸送通道的污泥推動效果，保證污泥能夠完全受力直至全部從排污端導出，斷絕殘留等情況的產生。

優點3：通過處理機構的左側外部進一步改進后，其可根據新增固定體與組裝槽來將兩組卡體與支撐桿的相互搭配下來將引導端中心進行確定，使其能夠提升引導端與各類部件的中點匹配度，進而保持中心穩定引流污水的效果。

優點4：通過引導端進一步改進后，其可利用缺槽與限位塊來提升與部件的連接性能，進而內部的加密體可通過防透層來防止污水引流過程產生的泄露情況，提升污水的引流氣密性，同時鎖緊環能與相應導管進行匹配銜接，根據自身材質與特性可將其進行鎖緊，達成穩固引流。

（發明人：潘偉清;潘偉就;潘偉文;黃冬梨）
