公布日：2022.12.23
申請日：2022.10.20
分類號：C02F9/14(2006.01)I;C02F101/20(2006.01)N;C02F3/30(2006.01)N;C02F1/72(2006.01)N;C02F1/66(2006.01)N;C02F1/467(2006.01)N;
C02F1/44(2006.01)N;C02F1/38(2006.01)N;C02F1/28(2006.01)N;C02F1/04(2006.01)N
摘要
本發明涉及一種含重金屬廢水的減量化處理系統及方法，系統包括使用至少兩個減量化模塊和至少一個滲透模塊對重金屬廢水進行減量化處理，至少兩個減量化模塊設為第一減量化模塊和第二減量化模塊。第一減量化模塊和滲透模塊的來水流通方向串聯回流設置，構成梯級減量化結構。本發明通過第一減量化模塊和第二減量化模塊共同構成減量化體系，在保障反滲透裝置正常運行的情況下，使得減量化后的產水水質達到進入制超純水裝置要求，針對反滲透膜水回收率低的問題，能夠減小減量化處理的投資，提高減量化效率，增加單位時間內的廢水處理量，同時實現對廢水的高度減量化，增加水回收率。
權利要求書
1.一種含重金屬廢水的減量化處理系統，其特征在于，包括使用至少兩個減量化模塊和至少一個滲透模塊(303)對重金屬廢水進行減量化處理，所述至少兩個減量化模塊設為第一減量化模塊(301)和第二減量化模塊(302)，其中，經過預處理和再處理的重金屬廢水進入所述滲透模塊(303)的來水側，并從所述滲透模塊(303)的來水出口進入所述第一減量化模塊(301)，所述第一減量化模塊(301)將來水進行減量化處理得到第一產水和第一濃水，所述第一濃水作為驅動液泵入所述滲透模塊(303)的濃水側，由所述滲透模塊(303)的來水側的來水稀釋并經過所述滲透模塊(303)的濃水出口進入所述第二減量化模塊(302)，所述第二減量化模塊(302)將來水進行減量化處理得到第二產水和第二濃水，所述第一減量化模塊(301)和滲透模塊(303)的來水流通方向串聯回流設置，構成梯級減量化結構。
2.如權利要求1所述的含重金屬廢水的減量化處理系統，其特征在于，經過預處理和再處理的重金屬廢水直接進入所述滲透模塊(303)的來水側以實現對來水的初級減量化，所述重金屬廢水的流動方式包括連續式或間斷式，以控制在所述滲透模塊(303)的來水側和/或在所述滲透模塊(303)的濃水側的流速保持在閾值范圍內。
3.如權利要求2所述的含重金屬廢水的減量化處理系統，其特征在于，經過預處理和再處理的重金屬廢水送至三通閥，所述三通閥將重金屬廢水選擇性送入所述滲透模塊(303)的來水側或所述第一減量化模塊(301)。
4.如權利要求3所述的含重金屬廢水的減量化處理系統，其特征在于，當所述三通閥將重金屬廢水送入所述滲透模塊(303)的來水側時，重金屬廢水的流動路徑為：所述滲透模塊(303)的來水側、所述第一減量化模塊(301)、所述滲透模塊(303)的濃水側、所述第二減量化模塊(302)；其中，所述滲透模塊(303)用于減輕所述第一減量化模塊(301)的減量化處理壓力，并用于緩沖重金屬廢水；當所述三通閥將重金屬廢水送入所述第一減量化模塊(301)，重金屬廢水的流動路徑為：所述第一減量化模塊(301)、所述滲透模塊(303)的濃水側、所述第二減量化模塊(302)；其中，所述滲透模塊(303)的濃水側作為所述第一減量化模塊(301)和第二減量化模塊(302)之間的緩沖池。
5.如權利要求4所述的含重金屬廢水的減量化處理系統，其特征在于，單個所述滲透模塊(303)對重金屬廢水進行初級減量化或?qū)λ龅谝粶p量化模塊(301)排水進行緩沖處理；或者兩個及兩個以上的所述滲透模塊(303)串聯對重金屬廢水進行多層初級減量化或?qū)λ龅谝粶p量化模塊(301)排水進行多層緩沖處理。

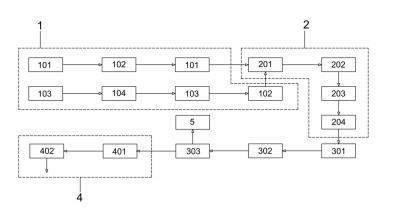

6.如權利要求5所述的含重金屬廢水的減量化處理系統，其特征在于，所述系統還包括預處理單元(1)和再處理單元(2)，其中，所述預處理單元(1)包括對重金屬廢水的兩股廢水分別進行預處理的第一預處理模塊和第二預處理模塊，所述第一預處理模塊包括至少兩個PH調整池(101)和至少一個物化沉淀池(102)，所述第二預處理模塊包括至少兩個PH調節池(103)、芬頓模塊(104)和至少一個物化沉淀池(102)，所述第一預處理模塊用于處理低金屬離子濃度和低有機物含量的重金屬廢水，所述第二預處理模塊用于處理高金屬離子濃度和高有機物含量的重金屬廢水。
7.如權利要求6所述的含重金屬廢水的減量化處理系統，其特征在于，所述再處理單元(2)串聯若干個模塊以將預處理后的重金屬廢水再處理為符合所述第一減量化模塊(301)、第二減量化模塊(302)和滲透模塊(303)處理指標的原水，其中，所述再處理單元(2)包括物化沉淀模塊(201)、高密度澄清池(202)、厭氧好氧模塊(203)和活性炭過濾器(204)，所述重金屬廢水依次經過所述再處理單元(2)的若干個模塊后排入所述三通閥以選擇性進入所述滲透模塊(303)的來水側或所述第一減量化模塊(301)。
8.如權利要求7所述的含重金屬廢水的減量化處理系統，其特征在于，所述系統還包括用于處理所述第一產水和第二產水的反滲透膜單元(4)和用于蒸發結晶第二濃水的蒸發單元(5)。
9.一種含重金屬廢水的減量化處理方法，其特征在于，所述方法包括：至少兩個減量化模塊和至少一個滲透模塊(303)對重金屬廢水進行減量化處理，通過耦合連接減量化處理過程，同時實現減小減量化模塊減量化處理的壓力和對排水的緩沖處理；其中，所述方法的處理過程包括：所述至少兩個減量化模塊設為第一減量化模塊(301)和第二減量化模塊(302)，經過預處理和再處理的重金屬廢水進入所述滲透模塊(303)的來水側，并從所述滲透模塊(303)的來水出口進入所述第一減量化模塊(301)，所述第一減量化模塊(301)將來水進行減量化處理得到第一產水和第一濃水，所述第一濃水作為驅動液泵入所述滲透模塊(303)的濃水側，由所述滲透模塊(303)的來水側的來水稀釋并經過所述滲透模塊(303)的濃水出口進入所述第二減量化模塊(302)，所述第二減量化模塊(302)將來水進行減量化處理得到第二產水和第二濃水，所述第一減量化模塊(301)和滲透模塊(303)的來水流通方向串聯回流設置，構成梯級減量化結構。
10.如權利要求9所述的含重金屬廢水的減量化處理方法，其特征在于，經過預處理和再處理的重金屬廢水直接進入所述滲透模塊(303)的來水側以實現對來水的初級減量化，所述重金屬廢水的流動方式包括連續式或間斷式，以控制在所述滲透模塊(303)的來水側和/或在所述滲透模塊(303)的濃水側的流速保持在閾值范圍內。
發明內容
針對現有技術之不足，本發明的技術方案是提供一種含重金屬廢水的減量化處理系統，包括使用至少兩個減量化模塊和至少一個滲透模塊對重金屬廢水進行減量化處理，所述至少兩個減量化模塊設為第一減量化模塊和第二減量化模塊，其中，經過預處理和再處理的重金屬廢水進入所述滲透模塊的來水側，并從所述滲透模塊的來水出口進入所述第一減量化模塊，所述第一減量化模塊將來水進行減量化處理得到第一產水和第一濃水，所述第一濃水作為驅動液泵入所述滲透模塊的濃水側，由所述滲透模塊的來水側的來水稀釋并經過所述滲透模塊的濃水出口進入所述第二減量化模塊，所述第二減量化模塊將來水進行減量化處理得到第二產水和第二濃水。所述第一減量化模塊和滲透模塊的來水流通方向串聯回流設置，構成梯級減量化結構。本發明通過第一減量化模塊、第二減量化模塊和滲透模塊的配合設置，將來水先通過滲透模塊進行初級減量化，使進入第一減量化模塊的來水已具有一定濃縮效果，減輕第一減量化模塊的濃縮壓力，減小第一減量化模塊使用時間長后，需要進行深度清理的頻率，達到提高減量化效率、節省減量化能耗的效果。本發明的技術方案能夠減小減量化處理的投資，提高減量化效率，增加單位時間內的廢水處理量，同時實現對廢水的高度減量化。
根據一種優選的實施方式，經過預處理和再處理的重金屬廢水直接進入所述滲透模塊的來水側以實現對來水的初級減量化，所述重金屬廢水的流動方式包括連續式或間斷式，以控制在所述滲透模塊的來水側和/或在所述滲透模塊的濃水側的流速保持在閾值范圍內。上述閾值范圍應該在0.1m/s-10m/s內。優選地，閾值范圍設置為1m/s-5m/s。重金屬廢水的流動方式優選為間斷式。
根據一種優選的實施方式，經過預處理和再處理的重金屬廢水送至三通閥，所述三通閥將重金屬廢水選擇性送入所述滲透模塊的來水側或所述第一減量化模塊。本發明的三通閥，在重金屬廢水的含鹽量較低時，三通閥將重金屬廢水通入滲透模塊的來水側，對來水進行初級減量化處理，再通入第一減量化模塊，以減小第一減量化模塊的減量化處理壓力，提供整個裝置減量化處理的效率，并且提高對減量化排水的利用率，無需對滲透模塊進行加熱以提高減量化效果，廢水最終脫鹽效果好，具有有效的經濟價值。該技術方案結構設計緊湊、占地少、運行簡單、能耗低，適用于對電子工業重金屬廢水的大批量工業處理。
根據一種優選的實施方式，當所述三通閥將重金屬廢水送入所述滲透模塊的來水側時，重金屬廢水的流動路徑為：所述滲透模塊的來水側、所述第一減量化模塊、所述滲透模塊的濃水側、所述第二減量化模塊；其中，所述滲透模塊用于減輕所述第一減量化模塊的減量化處理壓力，并用于緩沖重金屬廢水；當所述三通閥將重金屬廢水送入所述第一減量化模塊，重金屬廢水的流動路徑為：所述第一減量化模塊、所述滲透模塊的濃水側、所述第二減量化模塊；其中，所述滲透模塊的濃水側作為所述第一減量化模塊和第二減量化模塊之間的緩沖池。在本發明中，第一減量化模塊采用中壓進行減量化處理，而第二減量化模塊采用高壓進行減量化處理。所以第一減量化模塊的減量化效果更低，出水量更多。在大流量廢水通入第一減量化模塊中時，緩沖池能夠?qū)p量化產生的第一濃水存儲其中，防止過多流量的第一濃水進入第二減量化模塊，導致第二減量化模塊的處理效率降低，從而使得整個零排放過程效率降低，甚至導致最終產水無法達到回用水標準，濃水的蒸發處理效率低，需要過多能耗才能處理為雜鹽。
根據一種優選的實施方式，單個所述滲透模塊對重金屬廢水進行初級減量化或?qū)λ龅谝粶p量化模塊排水進行緩沖處理；或者兩個及兩個以上的所述滲透模塊串聯對重金屬廢水進行多層初級減量化或?qū)λ龅谝粶p量化模塊排水進行多層緩沖處理。
根據一種優選的實施方式，所述系統還包括預處理單元和再處理單元。其中，所述預處理單元包括對重金屬廢水的兩股廢水分別進行預處理的第一預處理模塊和第二預處理模塊，所述第一預處理模塊包括至少兩個PH調整池和至少一個物化沉淀池，所述第二預處理模塊包括至少兩個PH調節池、芬頓模塊和至少一個物化沉淀池，所述第一預處理模塊用于處理低金屬離子濃度和低有機物含量的重金屬廢水，所述第二預處理模塊用于處理高金屬離子濃度和高有機物含量的重金屬廢水。芬頓模塊能夠去除較高難降解COD的能力，所以能夠作為廢水處理前，對高金屬離子濃度和高有機物含量的重金屬廢水的預處理工藝，而低金屬離子濃度和低有機物含量的重金屬廢水預處理時僅需進行PH調整和物化沉淀。第二預處理模塊的設置減小了廢水處理的預處理單元設施負荷，節省了建設成本和后期的運行成本。芬頓模塊還能夠依進流水水質的好壞來改變操作條件，提高處理量。
根據一種優選的實施方式，所述再處理單元串聯若干個模塊以將預處理后的重金屬廢水再處理為符合所述第一減量化模塊、第二減量化模塊和滲透模塊處理指標的原水。其中，所述再處理單元包括物化沉淀模塊、高密度澄清池、厭氧好氧模塊和活性炭過濾器，所述重金屬廢水依次經過所述再處理單元的若干個模塊后排入所述三通閥以選擇性進入所述滲透模塊的來水側或所述第一減量化模塊。
根據一種優選的實施方式，所述系統還包括用于處理所述第一產水和第二產水的反滲透膜單元和用于蒸發結晶第二濃水的蒸發單元。反滲透膜單元設為一級反滲透模塊和二級反滲透模塊，一級反滲透模塊將第一產水和第二產水利用反滲透膜的特性來除去水中絕大部分可溶性鹽分、氯離子并得到第三產水和第三濃水，第三產水進入二級反滲透模塊并得到第四產水和第四濃水，其中第四產水經由EDI技術處理后作為回用水。第三濃水和第四濃水排入上級減量化模塊或進行處理排放。蒸發單元5選擇三效強制循環混流蒸發工藝結晶為雜鹽。蒸發單元蒸發過程中產生的冷凝水進入冷凝水管路降溫后排入?yún)捬鹾醚跄K中。
本發明還涉及一種含重金屬廢水的減量化處理方法，所述方法包括：至少兩個減量化模塊和至少一個滲透模塊對重金屬廢水進行減量化處理，通過耦合連接減量化處理過程，同時實現減小減量化模塊減量化處理的壓力和對排水的緩沖處理；其中，所述方法的處理過程包括：所述至少兩個減量化模塊設為第一減量化模塊和第二減量化模塊，經過預處理和再處理的重金屬廢水進入所述滲透模塊的來水側，并從所述滲透模塊的來水出口進入所述第一減量化模塊，所述第一減量化模塊將來水進行減量化處理得到第一產水和第一濃水，所述第一濃水作為驅動液泵入所述滲透模塊的濃水側，由所述滲透模塊的來水側的來水稀釋并經過所述滲透模塊的濃水出口進入所述第二減量化模塊，所述第二減量化模塊將來水進行減量化處理得到第二產水和第二濃水。所述第一減量化模塊和滲透模塊的來水流通方向串聯回流設置，構成梯級減量化結構。
根據一種優選的實施方式，經過預處理和再處理的重金屬廢水直接進入所述滲透模塊的來水側以實現對來水的初級減量化，所述重金屬廢水的流動方式包括連續式或間斷式，以控制在所述滲透模塊的來水側和/或在所述滲透模塊的濃水側的流速保持在閾值范圍內。
本發明的有益技術效果：
(1)本發明通過第一減量化模塊、第二減量化模塊和滲透模塊的配合設置，將來水先通過滲透模塊進行初級減量化，使進入第一減量化模塊的來水已具有一定濃縮效果，減輕第一減量化模塊的濃縮壓力，減小第一減量化模塊使用時間長后，需要進行深度清理的頻率，達到提高減量化效率、節省減量化能耗的效果。本發明的技術方案針對反滲透膜水回收率低的問題，能夠減小減量化處理的投資，提高減量化效率，增加單位時間內的廢水處理量，同時實現對廢水的高度減量化，增加水回收率；
(2)本發明的三通閥，在重金屬廢水的含鹽量較低時，三通閥將重金屬廢水通入滲透模塊的來水側，對來水進行初級減量化處理，再通入第一減量化模塊，以減小第一減量化模塊的減量化處理壓力，提供整個裝置減量化處理的效率，并且提高對減量化排水的利用率，無需對滲透模塊進行加熱以提高減量化效果，廢水最終脫鹽效果好，具有有效的經濟價值。該技術方案結構設計緊湊、占地少、運行簡單、能耗低，適用于對電子工業重金屬廢水的大批量工業處理。
（發明人：權思影;元西方;高路強;董海彬）
