公布日：2022.03.08
申請日：2021.12.21
分類號：C02F3/28(2006.01)I
摘要
本發明公開了一種厭氧氨氧化污水處理系統的智能調試系統，包括傳感單元、采集單元、數據分析單元、主控站、污水處理單元；傳感單元，包括多個傳感器；采集單元用于接收并儲存來自傳感單元的數據；數據分析單元，包括比較分析模塊、第一輸入模塊和第二輸入模塊；比較分析模塊與主控站相連，第一輸入模塊與采集單元相連，第二輸入模塊與污水處理單元相連；主控站用于對整個系統進行控制分析，完成自適應調節；污水處理單元，包括檢測校驗?zāi)K和污水過濾模塊。本發明有效提高厭氧氨氧化污水處理系統數字化管理，智能算法控制方式能夠根據系統污水樣本集不斷學習，對控制方式做出合理決策，完成系統自適應調節，自動化程度較高，降低人工運維成本。
權利要求書
1.一種厭氧氨氧化污水處理系統的智能調試系統，其特征在于，包括傳感單元、采集單元、數據分析單元、主控站、污水處理單元；所述的傳感單元，包括多個傳感器；所述的采集單元用于接收并儲存來自傳感單元的數據；所述的數據分析單元，包括比較分析模塊、第一輸入模塊和第二輸入模塊；比較分析模塊與主控站相連，第一輸入模塊與采集單元相連，第二輸入模塊與污水處理單元相連；所述的主控站用于對整個系統進行控制分析，完成自適應調節，包括顯示模塊、報警器、邊緣計算模塊和PID模塊；所述的污水處理單元，包括檢測校驗?zāi)K和污水過濾模塊；所述的數據分析單元的第一輸入模塊、第二輸入模塊與比較分析模塊連接，比較分析模塊用于比較采集模塊實測值與系統設定值的偏差，第一輸入模塊用于傳輸采集模塊的數據，第二輸入模塊用于傳輸檢測校驗?zāi)K的數據；所述的主控站的邊緣計算模塊內設置機器學習模塊與智能算法，將經訓練后的卷積神經網絡模型導入邊緣計算模塊，獲得針對不同工況下的污水處理控制策略模型，根據所述采集單元感知當前時間節點的污水指標，經訓練后的所述卷積神經網絡模型對所述當前時間節點的一段時間范圍內的污水?dāng)?shù)據進行預測分析；所述的主控站的顯示模塊實現污水處理過程在線監測；所述報警器用于當實測值與設定值偏差超出邊緣計算模塊動作上下限百分比時，啟動報警，轉PID控制模式；所述邊緣計算模塊和PID模塊均與所述污水過濾模塊連接，所述邊緣計算模塊基于所述卷積神經網絡模型的分析結果啟動污水過濾模塊，所述PID模塊用于對從比較分析模塊輸入的數據執行比例、積分和微分控制，將數據轉化為控制信號，根據控制信號啟動污水處理單元。
2.根據權利要求1所述的智能調試系統，其特征在于，所述的傳感單元和采集單元分別設有GPRS無線數據傳輸模組，用于數據互傳或者通過云端平臺進行數據交互；所述的傳感單元包括pH傳感器、污泥濃度傳感器、DO溶氧儀和氨氮傳感器。
3.根據權利要求1所述的智能調試系統，其特征在于，所述的采集單元內設有多個采集模塊，所述采集模塊與所述傳感器數量相同，各采集模塊分別存儲對應的傳感器的數據。
4.根據權利要求1所述的智能調試系統，其特征在于，所述的污水處理單元的檢測校驗?zāi)K與所述數據分析單元的第二輸入模塊連接，檢測校驗?zāi)K用于檢測過濾后的污水達到校正值，否則返回第二輸入模塊經由比較分析模塊進行二次處理。
5.根據權利要求1所述的智能調試系統，其特征在于，導入所述邊緣計算模塊的卷積神經網絡模型，包括卷積層、池化層與全連接層，基于污水樣本集對所述卷積神經網絡模型進行訓練，按照1-污泥濃度、2-溶解氧、3-pH值、4-氨氮的順序預設卷積計算權重，所述污水樣本集為采集污水成分?jǐn)?shù)據即可構成二維數據輸入樣本，輸入為n×m的矩陣，行數n表示采樣點個數，m表示采集的成分?jǐn)?shù)目。
6.根據權利要求1或者5所述的智能調試系統，其特征在于，所述卷積神經網絡模型，包括卷積層、池化層與全連接層；所述卷積層作為特征提取器，通過權值共享的卷積操作可減少待優化參數個數及訓練復雜度，添加激活函數ReLU增加網絡的非線性表達能力，獲得更深層的特征圖；所述池化層用于進一步特征提取，對上一層特征圖進行池化操作，進行特征壓縮，提取主要特征；所述全連接層用于直接輸出，輸出層激活函數采用Softmax函數。
7.根據權利要求1所述的智能調試系統，其特征在于，控制算法包括：根據所述采集單元感知當前時間節點的污水指標；經過訓練后的卷積神經網絡模型對所述當前時間節點的一段時間范圍內的污水?dāng)?shù)據進行預測分析；所述邊緣計算模塊基于所述卷積神經網絡模型的分析結果啟動污水過濾模塊，實現不同工況下的精準控制。
發明內容
為了克服現有技術的不足，本發明旨在提供一種厭氧氨氧化污水處理系統的智能調試系統，通過實時數據監測、傳輸、制定決策、實時智能分析并控制污水處理設備，從而實現污水厭氧氨氧化處理設施的智能化監測控制，降低人力投入，提高其運行過程的自動化和智能化。
本發明的目的可以通過以下技術方案來實現：

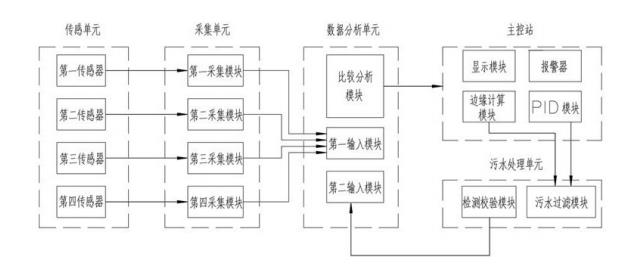

一種厭氧氨氧化污水處理系統的智能調試系統，包括傳感單元、采集單元、數據分析單元、主控站、污水處理單元；
所述的傳感單元，包括多個傳感器；
所述的采集單元用于接收并儲存來自傳感單元的數據；
所述的數據分析單元，包括比較分析模塊、第一輸入模塊和第二輸入模塊；比較分析模塊與主控站相連，第一輸入模塊與采集單元相連，第二輸入模塊與污水處理單元相連；
所述的主控站用于對整個系統進行控制分析，完成自適應調節，包括顯示模塊、報警器、邊緣計算模塊和PID模塊；
所述的污水處理單元，包括檢測校驗?zāi)K和污水過濾模塊。
所述的傳感單元和采集單元分別設有GPRS無線數據傳輸模組，用于數據互傳或者通過云端平臺進行數據交互；所述的傳感單元包括pH傳感器、污泥濃度傳感器、DO溶氧儀和氨氮傳感器。
所述的采集單元內設有多個采集模塊，所述采集模塊與所述傳感器數量相同，各采集模塊分別存儲對應的傳感器的數據。
所述的數據分析單元的第一輸入模塊、第二輸入模塊與比較分析模塊連接，比較分析模塊用于比較采集模塊實測值與系統設定值的偏差，第一輸入模塊用于傳輸采集模塊的數據，第二輸入模塊用于傳輸檢測校驗?zāi)K的數據。
所述的主控站的邊緣計算模塊內設置機器學習模塊與智能算法，將經訓練后的卷積神經網絡模型導入邊緣計算模塊，獲得針對不同工況下的污水處理控制策略模型，根據所述采集單元感知當前時間節點的污水指標，經訓練后的所述卷積神經網絡模型對所述當前時間節點的一段時間范圍內的污水?dāng)?shù)據進行預測分析。
所述的主控站的顯示模塊實現污水處理過程在線監測；所述報警器用于當實測值與設定值偏差超出邊緣計算模塊動作上下限百分比時，啟動報警，轉PID控制模式；所述邊緣計算模塊和PID模塊均與所述污水過濾模塊連接，所述邊緣計算模塊基于所述卷積神經網絡模型的分析結果啟動污水過濾模塊，所述PID模塊用于對從比較分析模塊輸入的數據執行比例、積分和微分控制，將數據轉化為控制信號，根據控制信號啟動污水處理單元。
所述的污水處理單元的檢測校驗?zāi)K與所述數據分析單元的第二輸入模塊連接，檢測校驗?zāi)K用于檢測過濾后的污水達到校正值，否則返回第二輸入模塊經由比較分析模塊進行二次處理。
導入所述邊緣計算模塊的卷積神經網絡模型，包括卷積層、池化層與全連接層，基于污水樣本集對所述卷積神經網絡模型進行訓練，按照1-污泥濃度、2-溶解氧、3-pH值、4-氨氮的順序預設卷積計算權重，所述污水樣本集為采集污水成分?jǐn)?shù)據即可構成二維數據輸入樣本，輸入為n×m的矩陣，行數n表示采樣點個數，m表示采集的成分?jǐn)?shù)目。
所述卷積神經網絡模型，包括卷積層、池化層與全連接層；所述卷積層作為特征提取器，通過權值共享的卷積操作可減少待優化參數個數及訓練復雜度，添加激活函數ReLU增加網絡的非線性表達能力，獲得更深層的特征圖；所述池化層用于進一步特征提取，對上一層特征圖進行池化操作，進行特征壓縮，提取主要特征；所述全連接層用于直接輸出，輸出層激活函數采用Softmax函數。
所述控制算法包括：根據所述采集單元感知當前時間節點的污水指標；經過訓練后的卷積神經網絡模型對所述當前時間節點的一段時間范圍內的污水?dāng)?shù)據進行預測分析；所述邊緣計算模塊基于所述卷積神經網絡模型的分析結果啟動污水過濾模塊，實現不同工況下的精準控制。
本發明的有益效果是：
1.基于智能污水處理系統，有效提高厭氧氨氧化污水處理系統數字化管理。
2.智能算法控制方式能夠根據系統污水樣本集不斷學習，對控制方式做出合理決策，完成系統自適應調節。
3.系統自動化程度較高，避免人為干預等粗放式調控手段對厭氧氨氧化污水處理過程的影響，降低人工運維成本。
（發明人：陸慧鋒;阮贇杰;俞言文;康婷婷;陳倩倩;劉芳;王毅超;楊濤）
