公布日：2022.11.25
申請日：2022.08.15
分類號：C02F3/30(2006.01)I
摘要
本發明提出了一種兩級A/O活性污泥法污水處理系統及工藝，涉及污水處理技術領域。包括一級處理系統和二級處理系統，一級處理系統包括依次連通的一級厭氧池、一級缺氧池、一級好氧池和一級內回流井，二級處理系統包括依次連通的二級機動池、二級缺氧池、二級好氧池和二級回流井；一級處理系統和二級處理系統之間穿設有進水渠，外側設有出水渠，出水渠與二級機動池通過串聯進水點閘門連通，出水渠內設有出水渠堰門，進水渠的下方設有內回流渠，兩級好氧池分別與兩級回流井的入口連通，兩級回流井的出口分別與內回流渠連通，內回流渠流向兩級的缺氧池。通過堰門及閘門的控制實現兩級系統串并聯模式的切換，解決水質標準變化時切換污水處理工藝。
權利要求書
1.一種兩級A/O活性污泥法污水處理系統，其特征在于，包括并列設置的一級處理系統和二級處理系統，所述一級處理系統包括依次連通的一級厭氧池、一級缺氧池、一級好氧池和一級內回流井，所述一級厭氧池外接一級污泥回流管，所述二級處理系統包括依次連通的二級機動池、二級缺氧池、二級好氧池和二級回流井，所述二級機動池外接二級污泥回流管；所述一級厭氧池、所述一級缺氧池、所述二級機動池和所述二級缺氧池內設有攪拌器；所述一級處理系統和所述二級處理系統之間穿設有進水渠，所述進水渠的兩個出水口分別通過第一閘門和第二閘門與所述一級厭氧池和所述二級機動池連通，所述進水渠的入水口連接進水管；所述一級處理系統和所述二級處理系統外側設有出水渠，所述一級好氧池和所述二級好氧池的出水口分別通過第一出水堰和第二出水堰與所述出水渠連通，所述出水渠的出水口連接出水管，所述出水渠與所述二級機動池通過串聯進水點閘門連通，所述出水渠內還設有出水渠堰門，所述出水渠堰門將所述串聯進水點閘門和所述第二出水堰分隔開；所述進水渠的下方設有一級內回流渠和二級內回流渠，所述一級好氧池和所述二級好氧池分別與所述一級回流井和所述二級回流井的入口連通，所述一級回流井和所述二級回流井的出口分別通過第一回流點和第二回流點與所述一級內回流渠和所述二級內回流渠的入口連通，所述一級回流渠的出口與所述一級缺氧池連通，所述二級回流渠的出口分別與所述二級機動池和所述二級缺氧池連通。
2.根據權利要求1所述的兩級A/O活性污泥法污水處理系統，其特征在于，所述一級缺氧池和所述二級缺氧池分別至少設置一個。
3.根據權利要求1所述的兩級A/O活性污泥法污水處理系統，其特征在于，所述一級缺氧池和所述二級缺氧池分別設有三個。
4.根據權利要求1所述的兩級A/O活性污泥法污水處理系統，其特征在于，所述一級厭氧池、所述一級缺氧池、所述二級機動池和所述二級缺氧池呈矩形池型，其長寬比小于或等于
1.5:1。
5.根據權利要求1所述的兩級A/O活性污泥法污水處理系統，其特征在于，所述一級好氧池和所述二級好氧池呈廊道式池型，其長和寬均大于所述一級厭氧池、所述一級缺氧池、所述二級機動池和所述二級缺氧池的長和寬。
6.根據權利要求4所述的兩級A/O活性污泥法污水處理系統，其特征在于，所述攪拌器采用立式環流攪拌器。
7.根據權利要求6所述的兩級A/O活性污泥法污水處理系統，其特征在于，所述一級好氧池和所述二級好氧池分別通過隔墻與所述一級回流井和所述二級回流井分隔開，并在兩個所述隔墻上分別穿設有第一穿墻泵和第二穿墻泵。
8.一種如權利要求1-7任一項所述的兩級A/O活性污泥法污水處理系統的處理工藝，其特征在于，包括如下步驟：依據污水的進水水質標準或出水水質標準的變化，切換一級處理系統和二級處理系統為并聯模式或串聯模式；當進水水質或出水水質標準低于預設標準時，切換所述一級處理系統和所述二級處理系統為并聯模式，調節二級機動池內的溶氧量為厭氧池，污水分別在所述一級處理系統和所述二級處理系統內依次進行厭氧、缺氧和好氧以及回流工藝處理后，經出水渠排出；當進水水質或出水水質標準高于預設標準時，切換所述一級處理系統和所述二級處理系統為串聯模式，調節二級機動池內的溶氧量為缺氧池，污水依次經過所述一級處理系統和所述二級處理系統進行厭氧、缺氧、好氧、缺氧和好氧以及回流工藝處理后，經所述出水渠排出。
9.根據權利要求8所述的兩級A/O活性污泥法污水處理工藝，其特征在于，所述當進水水質或出水水質標準低于預設標準時，切換所述一級處理系統和所述二級處理系統為并聯模式，調節二級機動池內的溶氧量為厭氧池，污水分別在所述一級處理系統和所述二級處理系統內依次進行厭氧、缺氧和好氧以及回流工藝處理后，經出水渠排出的步驟，包括：當進水濃度低于預設標準時，關閉串聯進水點閘門，打開出水渠堰門，并調節二級機動池內的溶氧量為厭氧池，以使切換所述一級處理系統和所述二級處理系統為并聯模式；污水分別按照預設比例從進水渠進入一級厭氧池和二級機動池，經所述一級厭氧池處理后的污水分別經一級缺氧池和一級好氧池處理后，通過出水渠流出，部分污水經一級回流井回流入所述一級缺氧池處理；經所述二級機動池處理后的污水分別經二級缺氧池和二級好氧池處理后，通過所述出水渠流出，部分經二級回流井回流入所述二級缺氧池處理。
10.根據權利要求8所述的兩級A/O活性污泥法污水處理工藝，其特征在于，所述當進水水質或出水水質標準高于預設標準時，切換所述一級處理系統和所述二級處理系統為串聯模式，調節二級機動池內的溶氧量為缺氧池，污水依次經過所述一級處理系統和所述二級處理系統進行厭氧、缺氧、好氧、缺氧和好氧以及回流工藝處理后，經所述出水渠排出的步驟，包括：當出水濃度或總氮排放標準高于預設標準時，打開所述串聯進水點閘門，關閉所述出水渠堰門和第一穿墻泵，并調節二級機動池內的溶氧量為缺氧池，以使切換所述一級處理系統和所述二級處理系統為串聯模式；污水分別按照預設比例從進水渠進入一級厭氧池和二級機動池，經所述一級厭氧池處理后的污水分別經一級缺氧池和一級好氧池處理后通過所述出水渠流入二級機動池處理，再經所述二級缺氧池和所述二級好氧池處理后，通過所述出水渠流出，部分經二級回流井回流入二級機動池處理；進入所述二級機動池的污水，分別經所述二級機動池、二級缺氧池和二級好氧池處理后，通過出水渠排出，部分經二級回流井回流入所述二級機動池處理。
發明內容
本發明的目的在于提供一種兩級A/O活性污泥法污水處理系統及工藝，其能夠針對現有技術中的不足之處，提出解決方案，利用特殊的內部池型布局結構設計，根據進水水質標準或出水水質標準的變化控制生化池的運行模式，在“A2/O并聯”模式和“兩級A/O串聯”模式間切換，解決了污水廠不同時期面對不同的水量、水質，或后期提標時不能靈活應對的問題。

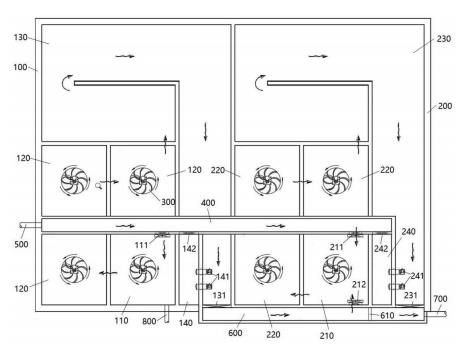

本發明的實施例提供一種兩級A/O活性污泥法污水處理系統，包括并列設置的一級處理系統和二級處理系統，所述一級處理系統包括依次連通的一級厭氧池、一級缺氧池、一級好氧池和一級內回流井，所述一級厭氧池外接一級污泥回流管，所述二級處理系統包括依次連通的二級機動池、二級缺氧池、二級好氧池和二級回流井，所述二級機動池外接二級污泥回流管；所述一級厭氧池、所述一級缺氧池、所述二級機動池和所述二級缺氧池內設有攪拌器；
所述一級處理系統和所述二級處理系統之間穿設有進水渠，所述進水渠的兩個出水口分別通過第一閘門和第二閘門與所述一級厭氧池和所述二級機動池連通，所述進水渠的入水口連接進水管；
所述一級處理系統和所述二級處理系統外側設有出水渠，所述一級好氧池和所述二級好氧池的出水口分別通過第一出水堰和第二出水堰與所述出水渠連通，所述出水渠的出水口連接出水管，所述出水渠與所述二級機動池通過串聯進水點閘門連通，所述出水渠內還設有出水渠堰門，所述出水渠堰門將所述串聯進水點閘門和所述第二出水堰分隔開；
所述進水渠的下方設有一級內回流渠和二級內回流渠，所述一級好氧池和所述二級好氧池分別與所述一級回流井和所述二級回流井的入口連通，所述一級回流井和所述二級回流井的出口分別通過第一回流點和第二回流點與所述一級內回流渠和所述二級內回流渠的入口連通，所述一級回流渠的出口與所述一級缺氧池連通，所述二級回流渠的出口分別與所述二級機動池和所述二級缺氧池連通。
在本發明的一些實施例中，所述一級缺氧池和所述二級缺氧池分別至少設置一個。
在本發明的一些實施例中，所述一級缺氧池和所述二級缺氧池分別設有三個。
在本發明的一些實施例中，所述一級厭氧池、所述一級缺氧池、所述二級機動池和所述二級缺氧池呈矩形池型，其長寬比小于或等于1.5:1。
在本發明的一些實施例中，所述一級好氧池和所述二級好氧池呈廊道式池型，其長和寬均大于所述一級厭氧池、所述一級缺氧池、所述二級機動池和所述二級缺氧池的長和寬。
在本發明的一些實施例中，所述攪拌器采用立式環流攪拌器。
在本發明的一些實施例中，所述一級好氧池和所述二級好氧池分別通過隔墻與所述一級回流井和所述二級回流井分隔開，并在兩個所述隔墻上分別穿設有第一穿墻泵和第二穿墻泵。
本發明的實施例還提供一種兩級A/O活性污泥法污水處理系統的處理工藝，依據污水的進水水質標準或出水水質標準的變化，切換一級處理系統和二級處理系統為并聯模式或串聯模式；
當進水水質或出水水質標準低于預設標準時，切換所述一級處理系統和所述二級處理系統為并聯模式，調節二級機動池內的溶氧量為厭氧池，污水分別在所述一級處理系統和所述二級處理系統內依次進行厭氧、缺氧和好氧以及回流工藝處理后，經出水渠排出；
當進水水質或出水水質標準高于預設標準時，切換所述一級處理系統和所述二級處理系統為串聯模式，調節二級機動池內的溶氧量為缺氧池，污水依次經過所述一級處理系統和所述二級處理系統進行厭氧、缺氧、好氧、缺氧和好氧以及回流工藝處理后，經所述出水渠排出。
在本發明的一些實施例中，所述當進水水質或出水水質標準低于預設標準時，切換所述一級處理系統和所述二級處理系統為并聯模式，調節二級機動池內的溶氧量為厭氧池，污水分別在所述一級處理系統和所述二級處理系統內依次進行厭氧、缺氧和好氧以及回流工藝處理后，經出水渠排出的步驟，包括：
當進水濃度低于預設標準時，關閉串聯進水點閘門，打開出水渠堰門，并調節二級機動池內的溶氧量為厭氧池，以使切換所述一級處理系統和所述二級處理系統為并聯模式；
污水分別按照預設比例從進水渠進入一級厭氧池和二級機動池，經所述一級厭氧池處理后的污水分別經一級缺氧池和一級好氧池處理后通過出水渠流出，部分污水經一級回流井回流入所述一級缺氧池處理；經所述二級機動池處理后的污水分別經二級缺氧池和二級好氧池處理后，通過所述出水渠流出，部分經二級回流井回流入所述二級缺氧池處理。
在本發明的一些實施例中，所述當進水水質或水水質標準高于預設標準時，切換所述一級處理系統和所述二級處理系統為串聯模式，調節二級機動池內的溶氧量為缺氧池，污水依次經過所述一級處理系統和所述二級處理系統進行厭氧、缺氧、好氧、缺氧和好氧以及回流工藝處理后，經所述出水渠排出的步驟，包括：
當出水濃度或總氮排放標準高于預設標準時，打開所述串聯進水點閘門，關閉所述出水渠堰門和第一穿墻泵，并調節二級機動池內的溶氧量為缺氧池，以使切換所述一級處理系統和所述二級處理系統為串聯模式；
污水分別按照預設比例從進水渠進入一級厭氧池和二級機動池，經所述一級厭氧池處理后的污水分別經一級缺氧池和一級好氧池處理后通過所述出水渠流入二級機動池處理，再經所述二級缺氧池和所述二級好氧池處理后，通過所述出水渠流出，部分經二級回流井回流入二級機動池處理；進入所述二級機動池的污水，分別經所述二級機動池、二級缺氧池和二級好氧池處理后，通過出水渠排出，部分經二級回流井回流入所述二級機動池處理。
相對于現有技術，本發明的實施例至少具有如下優點或有益效果：
本發明通過并列設置的一級處理系統和二級處理系統，所述一級處理系統包括依次連通的一級厭氧池、一級缺氧池、一級好氧池和一級內回流井，所述一級厭氧池外接一級污泥回流管，所述二級處理系統包括依次連通的二級機動池、二級缺氧池、二級好氧池和二級回流井，所述二級機動池外接二級污泥回流管；所述一級厭氧池、所述一級缺氧池、所述二級機動池和所述二級缺氧池內設有攪拌器；所述一級處理系統和所述二級處理系統之間穿設有進水渠，所述進水渠的兩個出水口分別通過第一閘門和第二閘門與所述一級厭氧池和所述二級機動池連通，所述進水渠的入水口連接進水管；所述一級處理系統和所述二級處理系統外側設有出水渠，所述一級好氧池和所述二級好氧池的出水口分別通過第一出水堰和第二出水堰與所述出水渠連通，所述出水渠的出水口連接出水管，所述出水渠與所述二級機動池通過串聯進水點閘門連通，所述出水渠內還設有出水渠堰門，所述出水渠堰門將所述串聯進水點閘門和所述第二出水堰分隔開；所述進水渠的下方設有一級內回流渠和二級內回流渠，所述一級好氧池和所述二級好氧池分別與所述一級回流井和所述二級回流井的入口連通，所述一級回流井和所述二級回流井的出口分別通過第一回流點和第二回流點與所述一級內回流渠和所述二級內回流渠的入口連通，所述一級回流渠的出口與所述一級缺氧池連通，所述二級回流渠的出口分別與所述二級機動池和所述二級缺氧池連通。通過兩級A/O處理系統可根據進水水量、水質或出水標準的不同，通過生化池中的堰門及閘門的控制實現“兩級A/O串聯”模式或“A2/O并聯”模式的切換，給污水廠的運營帶來一定程度的節能和極大的便利；同時在“A/O串聯模式下”，污水采用分段進水的方式按一定比例分別進入一級處理系統、二級處理系統，即二級A/O處理系統除處理第一級A/O系統出水外，還接收一部分比例污水的原水，為第二級缺氧池的反硝化反應提供了碳源，有效解決了“Bardenpho工藝”需要在后缺氧區大量投加碳源的缺點；此外，生化池內某單元設備需要檢修時，可將生化池運行模式調為“A2/O并聯”模式，并控制進水渠上的進水點閘門，暫停檢修系列進水，其余系列可正常進水處理，為運營提供便利。
（發明人：王舜和;李子健;李曉巖;李凱）
