公布日：2022.10.11
申請日：2022.06.30
分類號：C02F9/14(2006.01)I;C02F11/12(2019.01)I
摘要
本發明公開了一種生活污水處理裝置及其處理方法，包括隔板，其設置在所述裝置主體的內部，所述裝置主體上設置有預處理腔、調節腔、厭氧處理腔、好氧處理腔和沉淀腔；過濾倉，其設置在所述預處理腔的上方，所述過濾倉的內部設置有過濾板，所述過濾倉和裝置主體的一側分別設置有進水管和出水管；生物填料，其設置在所述厭氧處理腔和好氧處理腔的內部，四個所述隔板的下端均設置有電控泵閥；紫外燈組件，其設置在所述沉淀腔的內部，該處理裝置可以預先對污水進行過濾處理，將污水中的大顆粒雜物濾除，便于后續對污水進行處理，對處理后的水體水質進行檢查，對水質不達標的水體二次處理，確保處理后的水體達標，提高了污水處理效果。
權利要求書

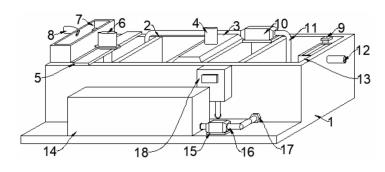

1.一種生活污水處理裝置，包括裝置主體(1)，其特征在于：隔板(2)，其設置在所述裝置主體(1)的內部，隔板(2)設置有四個，且隔板(2)與裝置主體(1)連接為一體結構，所述裝置主體(1)上設置有預處理腔(21)、調節腔(22)、厭氧處理腔(23)、好氧處理腔(24)和沉淀腔(25)；過濾倉(7)，其設置在所述預處理腔(21)的上方，且過濾倉(7)與裝置主體(1)通過螺釘連接，所述過濾倉(7)的內部設置有過濾板(19)，且過濾板(19)與過濾倉(7)連接為一體結構，所述過濾倉(7)和裝置主體(1)的一側分別設置有進水管(8)和出水管(12)，且進水管(8)和出水管(12)分別與過濾倉(7)和裝置主體(1)連接為一體結構；生物填料(27)，其設置在所述厭氧處理腔(23)和好氧處理腔(24)的內部，四個所述隔板(2)的下端均設置有電控泵閥(26)，且電控泵閥(26)與隔板(2)連接為一體結構，所述電控泵閥(26)的一側設置有過濾頭(36)，且過濾頭(36)與電控泵閥(26)固定連接；紫外燈組件(28)，其設置在所述沉淀腔(25)的內部，紫外燈組件(28)設置有四個，且四個紫外燈組件(28)分別與裝置主體(1)和隔板(2)通過螺釘連接。
2.根據權利要求1所述的一種生活污水處理裝置，其特征在于：所述過濾倉(7)的內部設置有移動塊(32)，且移動塊(32)設置在過濾板(19)的上方，所述移動塊(32)的下端設置有鐵刷(33)，且鐵刷(33)與移動塊(32)固定連接，所述鐵刷(33)與過濾板(19)相貼合，所述過濾倉(7)的一側設置有電動伸縮桿(31)，且電動伸縮桿(31)與過濾倉(7)通過螺釘連接，所述電動伸縮桿(31)的伸縮端與移動塊(32)連接為一體結構。
3.根據權利要求2所述的一種生活污水處理裝置，其特征在于：所述預處理腔(21)的上方設置有安裝座(5)，且安裝座(5)與裝置主體(1)通過螺釘連接，所述安裝座(5)的上方設置有電機(6)，且電機(6)與安裝座(5)通過螺釘連接，所述預處理腔(21)的內部設置有攪拌槳(20)，且攪拌槳(20)的一端與電機(6)的輸出端連接為一體結構。
4.根據權利要求3所述的一種生活污水處理裝置，其特征在于：所述厭氧處理腔(23)的上方設置有蓋板(3)，且蓋板(3)與裝置主體(1)通過螺釘連接，所述蓋板(3)上設置有排氣管(4)，且排氣管(4)與蓋板(3)連接為一體結構。
5.根據權利要求4所述的一種生活污水處理裝置，其特征在于：所述沉淀腔(25)的內部設置有水質傳感器(9)，且水質傳感器(9)與裝置主體(1)通過螺釘連接，所述裝置主體(1)的上方設置有回流泵(10)，且回流泵(10)與裝置主體(1)通過螺釘連接，所述回流泵(10)的兩側均設置有回流管(11)，且回流管(11)與回流泵(10)連接為一體結構，所述回流管(11)的一端分別延伸至預處理腔(21)和沉淀腔(25)的內部。
6.根據權利要求5所述的一種生活污水處理裝置，其特征在于：所述裝置主體(1)的一側設置有制氧設備(18)，且制氧設備(18)與裝置主體(1)通過螺釘連接，所述好氧處理腔(24)的底部設置有曝氣管(34)，且曝氣管(34)與制氧設備(18)連接為一體結構，所述曝氣管(34)的上端設置有曝氣頭(35)，曝氣頭(35)設置有兩個或兩個以上，且曝氣頭(35)與曝氣管(34)密封連接。
7.根據權利要求6所述的一種生活污水處理裝置，其特征在于：所述沉淀腔(25)的內部設置有格柵網框(13)，且格柵網框(13)與裝置主體(1)通過螺釘連接，所述格柵網框(13)設置在出水管(12)的一側，所述格柵網框(13)的內部設置有沙礫料(29)和活性炭料(30)，且沙礫料(29)和活性炭料(30)在格柵網框(13)的內部堆疊設置。
8.根據權利要求7所述的一種生活污水處理裝置，其特征在于：所述裝置主體(1)上設置有污泥濃縮箱(14)，且污泥濃縮箱(14)與裝置主體(1)通過螺釘連接，所述污泥濃縮箱(14)的一側設置有排污泵(15)，所述排污泵(15)與裝置主體(1)和污泥濃縮箱(14)之間均設置有排污管(16)，且排污管(16)的一端分別延伸至預處理腔(21)、調節腔(22)、厭氧處理腔(23)、好氧處理腔(24)和沉淀腔(25)的內部，所述排污管(16)上設置有排料閥(17)，且排料閥(17)與排污管(16)連接為一體結構。
9.基于權利要求8所述一種生活污水處理裝置的處理方法，其特征在于：包括以下步驟：步驟1：污水從進水管(8)注入過濾倉(7)初步過濾，過濾后的污水流入預處理腔(21)中；步驟2：將絮凝劑添加到預處理腔(21)中，開啟電機(6)帶動攪拌槳(20)旋轉攪動水體，快速將污水中的細粒凝聚成大塊絮狀物；步驟3：開啟電控泵閥(26)將預處理腔(21)中的水體抽取注入調節腔(22)中，再向調節腔(22)中添加相應的調節試劑；步驟4：開啟電控泵閥(26)將調節腔(22)中水體抽取注入?yún)捬跆幚砬?23)中進行厭氧處理，蓋板(3)和排氣管(4)收集甲烷氣體；步驟5：開啟電控泵閥(26)將厭氧處理腔(23)中水體抽取注入好氧處理腔(24)中進行好氧處理，開啟制氧設備(18)將氧氣注入好氧處理腔(24)水體中，充分進行氧化反應，去除微生物和有機物；步驟6：開啟電控泵閥(26)將好氧處理腔(24)中水體抽取注入沉淀腔(25)中靜置，打開紫外燈組件(28)產生紫外線照射水體，對水體進行殺菌處理；步驟7：水質傳感器(9)對沉淀腔(25)中水體水質進行測量，在水質達標時借助出水管(12)將水體排出；步驟8：水體水質檢測不達標開啟回流泵(10)將沉淀腔(25)中水體經回流管(11)抽取注入預處理腔(21)中再次對水體進行處理；步驟9：打開排料閥(17)并開啟排污泵(15)，將裝置主體(1)底部堆積的污泥經排污管(16)抽取注入污泥濃縮箱(14)中，對污泥進行處理。
發明內容
本發明的目的在于提供一種生活污水處理裝置及其處理方法，以解決上述背景技術中提出直接對生活污水進行處理，污水中的大顆粒雜物會干擾處理，處理后的水體水質不進行檢測，容易將處理不達標的水體排放，處理后的水體不能滿足后續使用需求，降低了處理裝置的使用效果的問題。
為實現上述目的，本發明提供如下技術方案：一種生活污水處理裝置，包括裝置主體；
隔板，其設置在所述裝置主體的內部，隔板設置有四個，且隔板與裝置主體連接為一體結構，所述裝置主體上設置有預處理腔、調節腔、厭氧處理腔、好氧處理腔和沉淀腔；
過濾倉，其設置在所述預處理腔的上方，且過濾倉與裝置主體通過螺釘連接，所述過濾倉的內部設置有過濾板，且過濾板與過濾倉連接為一體結構，所述過濾倉和裝置主體的一側分別設置有進水管和出水管，且進水管和出水管分別與過濾倉和裝置主體連接為一體結構；
生物填料，其設置在所述厭氧處理腔和好氧處理腔的內部，四個所述隔板的下端均設置有電控泵閥，且電控泵閥與隔板連接為一體結構，所述電控泵閥的一側設置有過濾頭，且過濾頭與電控泵閥固定連接；
紫外燈組件，其設置在所述沉淀腔的內部，紫外燈組件設置有四個，且四個紫外燈組件分別與裝置主體和隔板通過螺釘連接。
優選的，所述過濾倉的內部設置有移動塊，且移動塊設置在過濾板的上方，所述移動塊的下端設置有鐵刷，且鐵刷與移動塊固定連接，所述鐵刷與過濾板相貼合，所述過濾倉的一側設置有電動伸縮桿，且電動伸縮桿與過濾倉通過螺釘連接，所述電動伸縮桿的伸縮端與移動塊連接為一體結構。
優選的，所述預處理腔的上方設置有安裝座，且安裝座與裝置主體通過螺釘連接，所述安裝座的上方設置有電機，且電機與安裝座通過螺釘連接，所述預處理腔的內部設置有攪拌槳，且攪拌槳的一端與電機的輸出端連接為一體結構。
優選的，所述厭氧處理腔的上方設置有蓋板，且蓋板與裝置主體通過螺釘連接，所述蓋板上設置有排氣管，且排氣管與蓋板連接為一體結構。
優選的，所述沉淀腔的內部設置有水質傳感器，且水質傳感器與裝置主體通過螺釘連接，所述裝置主體的上方設置有回流泵，且回流泵與裝置主體通過螺釘連接，所述回流泵的兩側均設置有回流管，且回流管與回流泵連接為一體結構，所述回流管的一端分別延伸至預處理腔和沉淀腔的內部。
優選的，所述裝置主體的一側設置有制氧設備，且制氧設備與裝置主體通過螺釘連接，所述好氧處理腔的底部設置有曝氣管，且曝氣管與制氧設備連接為一體結構，所述曝氣管的上端設置有曝氣頭，曝氣頭設置有兩個或兩個以上，且曝氣頭與曝氣管密封連接。
優選的，所述沉淀腔的內部設置有格柵網框，且格柵網框與裝置主體通過螺釘連接，所述格柵網框設置在出水管的一側，所述格柵網框的內部設置有沙礫料和活性炭料，且沙礫料和活性炭料在格柵網框的內部堆疊設置。
優選的，所述裝置主體上設置有污泥濃縮箱，且污泥濃縮箱與裝置主體通過螺釘連接，所述污泥濃縮箱的一側設置有排污泵，所述排污泵與裝置主體和污泥濃縮箱之間均設置有排污管，且排污管的一端分別延伸至預處理腔、調節腔、厭氧處理腔、好氧處理腔和沉淀腔的內部，所述排污管上設置有排料閥，且排料閥與排污管連接為一體結構。
一種生活污水處理裝置的處理方法，包括以下步驟：
步驟1：污水從進水管注入過濾倉初步過濾，過濾后的污水流入預處理腔中；
步驟2：將絮凝劑添加到預處理腔中，開啟電機帶動攪拌槳旋轉攪動水體，快速將污水中的細粒凝聚成大塊絮狀物；
步驟3：開啟電控泵閥將預處理腔中的水體抽取注入調節腔中，再向調節腔中添加相應的調節試劑；
步驟4：開啟電控泵閥將調節腔中水體抽取注入?yún)捬跆幚砬恢羞M(jìn)行厭氧處理，蓋板和排氣管收集甲烷氣體；
步驟5：開啟電控泵閥將厭氧處理腔中水體抽取注入好氧處理腔中進行好氧處理，開啟制氧設備將氧氣注入好氧處理腔水體中，充分進行氧化反應，去除微生物和有機物；
步驟6：開啟電控泵閥將好氧處理腔中水體抽取注入沉淀腔中靜置，打開紫外燈組件產生紫外線照射水體，對水體進行殺菌處理；
步驟7：水質傳感器對沉淀腔中水體水質進行測量，在水質達標時借助出水管將水體排出；
步驟8：水體水質檢測不達標開啟回流泵將沉淀腔中水體經回流管抽取注入預處理腔中再次對水體進行處理；
步驟9：打開排料閥并開啟排污泵，將裝置主體底部堆積的污泥經排污管抽取注入污泥濃縮箱中，對污泥進行處理。
與現有技術相比，本發明的有益效果是：
1.該發明裝置通過過濾倉、過濾板、電動伸縮桿、移動塊和鐵刷的設置，過濾倉和過濾板可以對污水初步過濾，將污水中含有的大顆粒雜物濾除，便于后續更好地對污水進行處理，電動伸縮桿帶動移動塊和鐵刷移動，借助移動的鐵刷可以將過濾板堆積的雜物刮除，確保了過濾板過濾效果；
2.該發明裝置通過蓋板和排氣管的設置，蓋板和排氣管可以將厭氧處理過程產生的甲烷氣體收集利用；
3.該發明裝置通過水質傳感器、回流泵和回流管的設置，水質傳感器對處理后水體的水質進行測量，間接地控制水體處理效果，回流泵和回流管可以將處理不達標的水體回流再次進行處理，間接地確保了水體處理效果；
4.該發明裝置通過污泥濃縮箱、排污泵和排污管的設置，排污泵和排污管可以將裝置主體底部堆積的污泥抽取注入污泥濃縮箱中，繼而對處理產生的污泥進行處理，提高了污水處理實用性；
5.該發明裝置通過制氧設備、曝氣管和曝氣頭的設置，制氧設備可以產生大量氧氣，借助曝氣管和曝氣頭可以將氧氣均勻分散在好氧處理腔的水體中，快速進行氧化反應，更好地去除微生物和有機物。
（發明人：鄭文斌;李欣;陳紹森）
