公布日：2022.12.09
申請日：2022.08.09
分類號：C02F1/00(2006.01)I
摘要
本發明提出了一種污水預處理格柵除污機，屬于環保設備技術領域，主要用于污水預處理。所述污水預處理格柵除污機包括：凹槽，設置在該格柵除污機的框架兩側，凹槽內設置有沿框架長度方向延伸的滑軌，且滑軌上滑動設置有滑塊；角板，設置在框架的兩側，用于連接渠堤的走道墻上的預埋鋼板以固定格柵除污機；側撐桿，設置在位于框架同側的角板與滑塊之間，且側撐桿的第一端與滑塊固定連接；側撐軸，與角板轉動配合，且側撐桿的第二端與側撐軸固定連接；鎖緊部件，包括內齒環及齒盤，內齒環固定在角板上，齒盤設置在內齒環內并與其嚙合，且齒盤滑動套設于側撐軸上。本發明具備便于安裝施工及維護檢修，提高施工效率及降低運維成本的優點。
權利要求書

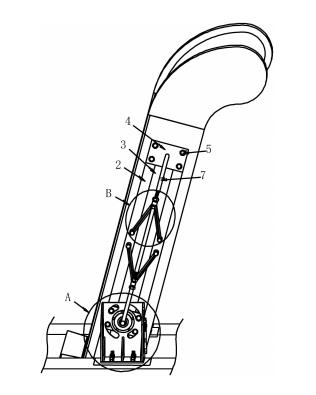

1.一種污水預處理格柵除污機，該格柵除污機傾斜安裝在渠道內，其特征在于，包括：凹槽(2)，設置在該格柵除污機的框架(1)兩側，凹槽(2)內設置有沿框架(1)長度方向延伸的滑軌(3)，且滑軌(3)上滑動設置有滑塊(4)，滑塊(4)上設有四個用于與框架(1)固定的緊固螺栓(5)；角板(6)，設置在框架(1)的兩側，用于連接渠堤的走道墻上的預埋鋼板(13)以固定該格柵除污機；側撐桿(7)，設置在位于框架(1)同側的角板(6)與滑塊(4)之間并與滑軌(3)平行，且側撐桿(7)的第一端與滑塊(4)固定連接；側撐軸(8)，與角板(6)轉動配合，且側撐桿(7)的第二端與側撐軸(8)固定連接；鎖緊部件(9)，其預制成包括內齒環(9.1)及齒盤(9.2)，內齒環(9.1)固定在角板(6)上，齒盤(9.2)設置在內齒環(9.1)內并與其嚙合，且齒盤(9.2)滑動套設于側撐軸(8)上。
2.根據權利要求1所述的一種污水預處理格柵除污機，其特征在于，所述凹槽(2)的底端貫穿框架(1)形成用于滑塊(4)滑上滑軌(3)的槽口，且凹槽(2)的頂端封閉。
3.根據權利要求1所述的一種污水預處理格柵除污機，其特征在于，所述齒盤(9.2)中心處開設有呈中心對稱分布的多個限位滑槽(9.3)，所述側撐軸(8)表面設置有與限位滑槽(9.3)滑動配合的限位滑塊(9.4)，所述限位滑塊(9.4)遠離框架(1)的一端從齒盤(9.2)內向外伸出用于齒盤(9.2)與內齒環(9.1)分離的延伸段，所述側撐軸(8)表面設有將延伸段的外側端封閉的環形部(9.5)。
4.根據權利要求3所述的一種污水預處理格柵除污機，其特征在于，所述環形部(9.5)上轉動安裝有多個呈中心對稱分布的驅動螺桿(9.6)，驅動螺桿(9.6)的一端與齒盤(
9.2)螺紋連接，驅動螺桿(9.6)的另一端延伸至環形部(9.5)外側并固定安裝有行星齒輪(9.7)，且多個行星齒輪(9.7)共同嚙合有轉動套設在側撐軸(8)外的中心齒輪(9.8)。
5.根據權利要求4所述的一種污水預處理格柵除污機，其特征在于，所述側撐桿(7)呈“L”形，且中心齒輪(9.8)位于側撐桿(7)連接側撐軸(8)的端部與齒盤(9.2)之間。
6.根據權利要求1所述的一種污水預處理格柵除污機，其特征在于，所述角板(6)包括兩個垂直于框架(1)側面的邊板(6.1)，位于下游的邊板(6.1)上自其頂端向下開設有在該格柵除污機順著其傾斜方向轉動至水平狀態時用于側撐桿(7)進入并支撐側撐桿(7)底部的支撐槽(6.2)。
7.根據權利要求6所述的一種污水預處理格柵除污機，其特征在于，所述下游邊板(6.1)的外側面轉動設置有倒置的L桿(6.3)，L桿(6.3)的水平段的端部垂直穿設有插銷(6.4)，L桿(6.3)的水平段與支撐槽(6.2)的底部之間形成側撐桿(7)的容置區，且邊板(6.1)外表面設置有L桿(6.3)水平段壓在側撐桿(7)頂部時用于插銷(6.4)插入的銷套(6.5)。
8.根據權利要求3所述的一種污水預處理格柵除污機，其特征在于，所述角板(6)上開設有安裝孔(6.9)，所述內齒環(9.1)固定安裝在安裝孔(6.9)內，所述側撐軸(8)朝向框架(1)的一端貫穿安裝孔(6.9)固定連接有滑動設置在滑軌(3)上的輔助滑塊(10)，輔助滑塊(10)上設有四個用于與框架(1)固定的輔助緊固螺栓(11)，且所述角板(6)上對應于各個輔助緊固螺栓(11)均開設有通孔(6.6)，通孔(6.6)用于為操作輔助緊固螺栓(11)提供空間，齒盤(9.2)遠離框架(1)的一端向外延伸有呈環形的柱狀部(9.9)，且柱狀部(9.9)外滑動套設有與角板(6)固定的支撐套(9.10)。
9.根據權利要求8所述的一種污水預處理格柵除污機，其特征在于，所述側撐桿(7)上設置有兩個螺紋段(7.1)，且螺紋段(7.1)上螺紋連接有螺紋套(7.2)，所述螺紋套(7.2)上轉動安裝有呈“人”字形的輔助支架(7.3)，且輔助支架(7.3)的兩端均穿設有用于連接框架(1)的輔助支撐螺栓(7.4)，當側撐桿(7)呈水平狀態時，輔助支架(7.3)可轉動至呈三角支撐在走道墻上的狀態。
10.根據權利要求9所述的一種污水預處理格柵除污機，其特征在于，所述框架(1)上設置有四組在凹槽(2)長度方向依次分布的螺栓槽(12)，當該格柵除污機安裝在渠道內時，輔助緊固螺栓(11)、輔助支撐螺栓(7.4)和緊固螺栓(5)分布連接由下至上的第二組、第三組和第四組螺栓槽(12)。
發明內容
為解決上述技術問題，本發明提出一種便于安裝施工及維護檢修，提高施工效率及降低運維成本的污水預處理格柵除污機。
本發明的技術方案是這樣實現的：
一種污水預處理格柵除污機，該格柵除污機傾斜安裝在渠道內，包括：
凹槽，設置在該格柵除污機的框架兩側，凹槽內設置有沿框架長度方向延伸的滑軌，且滑軌上滑動設置有滑塊，滑塊上設有四個用于與框架固定的緊固螺栓；
角板，設置在框架的兩側，用于連接渠堤的走道墻上的預埋鋼板以固定該格柵除污機；
側撐桿，設置在位于框架同側的角板與滑塊之間并與滑軌平行，且側撐桿的第一端與滑塊固定連接；
側撐軸，與角板轉動配合，且側撐桿的第二端與側撐軸固定連接；
鎖緊部件，其預制成包括內齒環及齒盤，內齒環固定在角板上，齒盤設置在內齒環內并與其嚙合，且齒盤滑動套設于側撐軸上。
進一步地，所述凹槽的底端貫穿框架形成用于滑塊滑上滑軌的槽口，且凹槽的頂端封閉。
進一步地，所述齒盤中心處開設有呈中心對稱分布的多個限位滑槽，所述側撐軸表面設置有與限位滑槽滑動配合的限位滑塊，所述限位滑塊遠離框架的一端從齒盤內向外伸出用于齒盤與內齒環分離的延伸段，所述側撐軸表面設有將延伸段的外側端封閉的環形部。
進一步地，所述環形部上轉動安裝有多個呈中心對稱分布的驅動螺桿，驅動螺桿的一端與齒盤螺紋連接，驅動螺桿的另一端延伸至環形部外側并固定安裝有行星齒輪，且多個行星齒輪共同嚙合有轉動套設在側撐軸外的中心齒輪。
進一步地，所述側撐桿呈“L”形，且中心齒輪位于側撐桿連接側撐軸的端部與齒盤之間。
進一步地，所述角板包括兩個垂直于框架側面的邊板，位于下游的邊板上自其頂端向下開設有在該格柵除污機順著其傾斜方向轉動至水平狀態時用于側撐桿進入并支撐側撐桿底部的支撐槽。
進一步地，所述下游邊板的外側面轉動設置有倒置的L桿，L桿的水平段的端部垂直穿設有插銷，L桿的水平段與支撐槽的底部之間形成側撐桿的容置區，且邊板外表面設置有L桿水平段壓在側撐桿頂部時用于插銷插入的銷套。
進一步地，所述角板上開設有安裝孔，所述內齒環固定安裝在安裝孔內，所述側撐軸朝向框架的一端貫穿安裝孔固定連接有滑動設置在滑軌上的輔助滑塊，輔助滑塊上設有四個用于與框架固定的輔助緊固螺栓，且所述角板上對應于各個輔助緊固螺栓均開設有通孔，通孔用于為操作輔助緊固螺栓提供空間，齒盤遠離框架的一端向外延伸有呈環形的柱狀部，且柱狀部外滑動套設有與角板固定的支撐套。
進一步地，所述側撐桿上設置有兩個螺紋段，且螺紋段上螺紋連接有螺紋套，所述螺紋套上轉動安裝有呈“人”字形的輔助支架，且輔助支架的兩端均穿設有用于連接框架的輔助支撐螺栓，當側撐桿呈水平狀態時，輔助支架可轉動至呈三角支撐在走道墻上的狀態。
進一步地，所述框架上設置有四組在凹槽長度方向依次分布的螺栓槽，當該格柵除污機安裝在渠道內時，輔助緊固螺栓、輔助支撐螺栓和緊固螺栓分布連接由下至上的第二組、第三組和第四組螺栓槽。
本發明具有如下有益效果：
1、通過設置滑軌和滑塊，并利用側撐桿將滑塊與角板連接。在吊裝格柵除污機將其安裝到渠道內的過程中，借助側撐桿的長度，在格柵除污機的底端進入渠道之間先將角板與預埋鋼板連接并固定，以達到對格柵除污機整體吊裝的導向和限位作用。格柵除污機被導向和限位之后，其在渠道的寬度方向不會晃動，格柵除污機自身的傾斜角度也被固定，可方便格柵除污機的后續下放過程。同時，防止傳統吊裝格柵除污機時格柵除污機與渠道內壁撞擊導致框架變形或磨損。因此，不僅極大的提高了格柵除污機的現場安裝、吊裝效率，而且不易損壞格柵除污機，安全可靠。
2、通過設置側撐軸和鎖緊部件，能夠調節格柵除污機的傾斜角度。同時，在格柵除污機故障后需要檢修或更換零部件時，可直接將格柵除污機整體以側撐軸旋轉至水平狀態，并利用鎖緊部件將其固定在該種狀態，以便于現場直接檢修格柵除污機。相較于現有技術中需要將格柵除污機拆除然后整體吊出渠道并轉運至指定場地進行檢修的方式而言，本申請極大的方便了格柵除污機的維護成本和效率。
（發明人：陳昭亮;郭仕鵬;張小立;陳福全）
