公布日：2022.11.25
申請日：2021.05.06
分類號：C02F1/00(2006.01)I;C02F1/52(2006.01)I;B01F27/1152(2022.01)I;B01F27/93(2022.01)I;B01F35/00(2022.01)I;B01F35/12(2022.01)I;
C02F101/20(2006.01)N
摘要
本發明公開了一體化污水處理裝置，包括罐體，所述罐體的上端活動連接有頂蓋，所述頂蓋的上端設置有固定結構，所述罐體的內壁中央設置有過濾板，所述過濾板的上端設置有清理裝置，通過支撐板、頂出柱、第二氣缸、伸縮桿的使用，當需要處理過濾網上的堵塞殘渣時，可以開啟第二氣缸，使第二氣缸帶動活性炭板向上運動，進而可以使頂出柱可以將網口內的金屬殘渣頂出，配合支撐墊塊、第一氣缸、連接桿、清潔刷、固定板、凹槽和滑塊的使用，開啟第一氣缸，使第一氣缸推動連接桿從而帶動清潔刷隨著第一氣缸的伸縮左右移動，進而可以將殘渣通過出料口清理出去，可以解決殘渣堵塞過濾板網口的問題，進而可以提高對污水的處理效率。
權利要求書

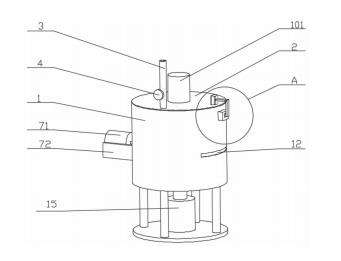

1.一體化污水處理裝置，包括罐體(1)，其特征在于，所述罐體(1)的上端活動連接有頂蓋(2)，所述頂蓋(2)的上端設置有固定結構(11)，所述罐體(1)的內壁中央設置有過濾板(8)，所述過濾板(8)的上端設置有清理裝置(7)，所述清理裝置(7)的上端設置有攪拌裝置(10)，所述固定結構(11)的左端設置有進水管(3)，所述進水管(3)的外壁設置有第一控制閥(4)，所述罐體(1)的下端右側固定連接有出水管(5)，所述出水管(5)的外壁設置有第二控制閥(6)，所述罐體(1)的下端設置有第二氣缸(15)，所述第二氣缸(15)的上端固定連接有支撐板(13)，所述支撐板(13)的上端設置有頂出柱(14)，所述支撐板(13)的下端四周固定連接有伸縮桿(16)。
2.根據權利要求1所述的一體化污水處理裝置，其特征在于，所述清理裝置(7)包括支撐墊塊(71)、第一氣缸(72)、連接桿(73)、清潔刷(74)、固定板(75)、凹槽(76)和滑塊(77)，所述支撐墊塊(71)的上端固定連接有第一氣缸(72)，所述第一氣缸(72)的右端固定連接有連接桿(73)，所述連接桿(73)的右端固定連接有清潔刷(74)，所述清潔刷(74)的兩側固定連接有滑塊(77)，所述固定板(75)的內部開設有凹槽(76)。
3.根據權利要求1所述的一體化污水處理裝置，其特征在于，所述攪拌裝置(10)包括伺服電機(101)、轉軸(102)、連接頭(103)、轉動盤(104)和攪拌輥(105)，所述伺服電機(101)的下端傳動連接有轉軸(102)，所述轉軸(102)的下端可拆卸連接有連接頭(103)，所述連接頭(103)的下端焊接有轉動盤(104)，所述轉動盤(104)的下端固定連接有攪拌輥(105)。
4.根據權利要求1所述的一體化污水處理裝置，其特征在于，所述固定結構(11)包括支撐塊(111)、固定塊(112)、活動柱(113)、連接塊(114)和卡接槽(115)，所述固定塊(112)的一側固定連接有支撐塊(111)，另一側與卡接槽(115)活動連接。所述連接塊(114)的正面開設有卡接槽(115)，所述固定塊(112)的左端設置有活動柱(113)。
5.根據權利要求1所述的一體化污水處理裝置，其特征在于，所述過濾板(8)的正面開設有若干網口(9)。
6.根據權利要求1所述的一體化污水處理裝置，其特征在于，所述罐體(1)的正面開設有密封門(12)。
7.根據權利要求1所述的一體化污水處理裝置，其特征在于，所述轉軸(102)的下端貫穿頂蓋(2)與轉動盤(104)可拆卸連接。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一體化污水處理裝置。
為了實現上述目的，本發明采用了如下技術方案：一體化污水處理裝置，包括罐體，所述罐體的上端活動連接有頂蓋，所述頂蓋的上端設置有固定結構，所述罐體的內壁中央設置有過濾板，所述過濾板的上端設置有清理裝置，所述清理裝置的上端設置有攪拌裝置，所述固定結構的左端設置有進水管，所述進水管的外壁設置有第一控制閥，所述罐體的下端右側固定連接有出水管，所述出水管的外壁設置有第二控制閥，所述罐體下端設置有固定連接有第二氣缸，所述第二氣缸的上端固定連接有支撐板，所述支撐板的上端設置有頂出柱，所述支撐板的下端四周固定連接有伸縮桿。
優選的，清理裝置包括支撐墊塊、第一氣缸、連接桿、清潔刷、固定板、凹槽和滑塊，所述支撐墊塊的上端固定連接有第一氣缸，所述第一氣缸的右端固定連接有連接桿，所述連接桿的右端固定連接有清潔刷，所述清潔刷的兩側固定連接有滑塊，所述固定板的內部開設有凹槽。
優選的，攪拌裝置包括伺服電機、轉軸、連接頭、轉動盤和攪拌輥，所述伺服電機的下端傳動連接有轉軸，所述轉軸的下端可拆卸連接有連接頭，所述連接頭的下端焊接有轉動盤，所述轉動盤的下端固定連接有攪拌輥。
優選的，固定結構包括支撐塊、固定塊、活動柱、連接塊和卡接槽，所述固定塊的一側固定連接有支撐塊，另一側與卡接槽活動連接。所述連接塊的正面開設有卡接槽，所述固定塊的左端設置有活動柱。
優選的，過濾板的正面開設有若干網口。
優選的，罐體的正面開設有密封門。
優選的，轉軸的下端貫穿頂蓋與轉動盤可拆卸連接。
與現有技術相比，本發明的有益效果為：
1、通過支撐板、頂出柱、第二氣缸、伸縮桿的使用，當需要處理過濾網上的堵塞殘渣時，可以開啟第二氣缸，使第二氣缸帶動支撐板向上運動，進而可以使頂出柱可以將網口內的金屬殘渣頂出，配合支撐墊塊、第一氣缸、連接桿、清潔刷、固定板、凹槽和滑塊的使用，開啟第一氣缸，通過第一氣缸推動連接桿，從而帶動清潔刷向右移動，進而可以將殘渣通過出料口清理出去，同時清潔刷兩側的滑塊與凹槽滑動連接，可以固定住清潔刷的位置，以確保能夠清理到過濾板上的殘渣，從而可以解決殘渣堵塞過濾板網口的問題，進而可以提高對污水的處理效率。
2、通過伺服電機、轉軸、連接頭、轉動盤和攪拌輥的使用，可以在藥劑與污水結合時，開啟伺服電機，通過伺服電機轉動，進而可以帶動攪拌輥轉動，進而可以提高藥劑與污水的反應速率，進而間接的提高了污水的處理速率。
（發明人：高士兵）
