公布日：2022.01.07
申請日：2021.10.30
分類號：F23G5/04(2006.01)I;F23G5/44(2006.01)I;F23G5/46(2006.01)I;F23G7/00(2006.01)I;C02F11/13(2019.01)I;B02C4/02(2006.01)I
摘要

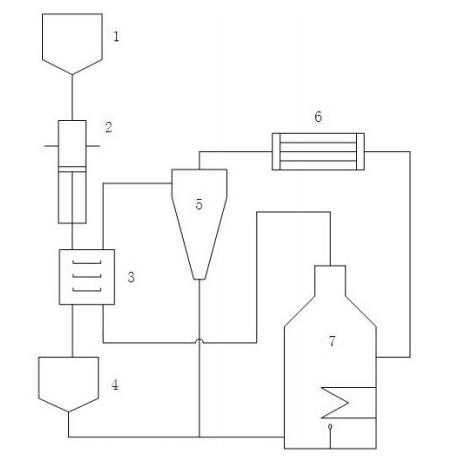

多段污泥干化焚燒裝置。目前各種干化機均存在一定的不足之處。本發明組成包括：污泥儲倉（1）、膏體泵（2）、多功能干燥機（3）、干料倉（4）、氣粉分離器（5）、冷凝器（6）和焚燒鍋爐（7）；所述的污泥儲倉的出口通過膏體泵連接至所述的多功能干燥機污泥入口；所述的多功能干燥機的干泥出口連接至干料倉入口；所述的焚燒鍋爐的煙氣出口與所述的多功能干燥機的煙氣入口連通；所述的多功能干燥機的乏氣出口連接至所述的氣粉分離器入口，乏氣由氣粉分離器初步脫塵凈化。本發明用于多段污泥干化焚燒。
權利要求書
1.一種多段污泥干化焚燒裝置，其特征是：其組成包括：污泥儲倉、膏體泵、多功能干燥機、干料倉、氣粉分離器、冷凝器和焚燒鍋爐；所述的污泥儲倉的出口通過膏體泵連接至所述的多功能干燥機污泥入口；所述的多功能干燥機的干泥出口連接至干料倉入口；所述的焚燒鍋爐的煙氣出口與所述的多功能干燥機的煙氣入口連通；所述的多功能干燥機的乏氣出口連接至所述的氣粉分離器入口，乏氣由氣粉分離器初步脫塵凈化。
2.根據權利要求1所述的多段污泥干化焚燒裝置，其特征是：所述的氣粉分離器的底灰出口與所述的干料倉出口共同連接所述的焚燒鍋爐下段燃料入口。
3.根據權利要求1或2所述的多段污泥干化焚燒裝置，其特征是：所述的氣粉分離器出口連接冷凝器，初步除塵的煙氣由冷凝器脫濕并回收水分，所述的冷凝器出口連接所述的焚燒鍋爐上段燃氣入口，干污泥和乏氣在爐內高溫環境下實現焚燒處理。
4.根據權利要求1所述的多段污泥干化焚燒裝置，其特征是：所述的多功能干燥機為多段干燥腔體結構。
5.根據權利要求1或4所述的多段污泥干化焚燒裝置，其特征是：所述的多功能干燥機包括筒體、煙筒、刮掃耙、干燥臺、干燥室、磨輥、邊側落泥口和內側落泥口；所述的筒體內從上至下固定有多層干燥臺將所述的筒體內分隔成多個干燥室；所述的筒體內穿設有通軸，所述的通軸上固定有多個刮掃耙，所述的刮掃耙位于對應成的干燥臺上；所述的筒體外部固定有煙筒，所述的煙筒上的出煙管分別連通至所述的筒體內的每一層干燥室內。
6.根據權利要求5所述的多段污泥干化焚燒裝置，其特征是：所述的干燥臺為圓臺，其邊部具有邊側落泥口，其中部具有內側落泥口。
7.根據權利要求6所述的多段污泥干化焚燒裝置，其特征是：相鄰兩層所述的干燥臺的邊側落泥口和內側落泥口交錯布置。
發明內容
本發明的目的是解決上述所存在的問題，提供一種采用污泥多段逐級干燥、無需消耗蒸汽資源的多段污泥干化焚燒裝置。
上述的目的通過以下的技術方案實現：一種多段污泥干化焚燒裝置，其組成包括：污泥儲倉、膏體泵、多功能干燥機、干料倉、氣粉分離器、冷凝器和焚燒鍋爐；所述的污泥儲倉的出口通過膏體泵連接至所述的多功能干燥機污泥入口；所述的多功能干燥機的干泥出口連接至干料倉入口；所述的焚燒鍋爐的煙氣出口與所述的多功能干燥機的煙氣入口連通；所述的多功能干燥機的乏氣出口連接至所述的氣粉分離器入口，乏氣由氣粉分離器初步脫塵凈化。
所述的多段污泥干化焚燒裝置，所述的氣粉分離器的底灰出口與所述的干料倉出口共同連接所述的焚燒鍋爐下段燃料入口。
所述的多段污泥干化焚燒裝置，所述的氣粉分離器出口連接冷凝器，初步除塵的煙氣由冷凝器脫濕并回收水分，所述的冷凝器出口連接所述的焚燒鍋爐上段燃氣入口，干污泥和乏氣在爐內高溫環境下實現焚燒處理。
所述的多段污泥干化焚燒裝置，所述的多功能干燥機為多段干燥腔體結構。
所述的多段污泥干化焚燒裝置，所述的多功能干燥機包括筒體、煙筒、刮掃耙、干燥臺、干燥室、磨輥、邊側落泥口和內側落泥口；所述的筒體內從上至下固定有多層干燥臺將所述的筒體內分隔成多個干燥室；所述的筒體內穿設有通軸，所述的通軸上固定有多個刮掃耙，所述的刮掃耙位于對應成的干燥臺上；所述的筒體外部固定有煙筒，所述的煙筒上的出煙管分別連通至所述的筒體內的每一層干燥室內。
所述的多段污泥干化焚燒裝置，所述的干燥臺為圓臺，其邊部具有邊側落泥口，其中部具有內側落泥口。
所述的多段污泥干化焚燒裝置，相鄰兩層所述的干燥臺的邊側落泥口和內側落泥口交錯布置。
有益效果：
1.本發明提供的裝置進行污泥干燥時，干燥熱量來自于鍋爐余熱煙氣，無需消耗蒸汽資源；裝置可以保證連續出料，多段干燥臺的設計可以保證足夠大的處理能力；
2.本發明采用污泥多段逐級干燥設計，并設置刮掃耙不使污泥干燥過程中發生堆積、保證污泥受熱干化面積，因此降低了污泥脫水難度、提高了干化效率；
3.本發明的污泥和干燥乏氣最終均入爐處置，無有害物質釋放；
4.本裝置在干燥機出口處配備磨輥，在干燥后可直接將干泥進行破碎，因此工序較少、系統簡單，可以保證較長的使用壽命，同時也節約了占地。
（發明人：茹宇;張茂龍;李楠;李昱喆;鐘犁;屈志強;張立健;韓立鵬;孫曉陽;馬海員;王學東;夏洪華;蔣維民）
