公布日：2022.11.11

申請日：2022.10.17

分類號：B01D21/02(2006.01)I;B01D21/34(2006.01)I;B01D36/04(2006.01)I

摘要

本發明涉及污水處理技術領域，具體涉及一種用于污水處理的固液分離裝置，包括供水池、第一沉淀池、第二沉淀池、第一調節機構和第三調節機構；水流依次流經供水池、第一沉淀池和第二沉淀池，且第一沉淀池和第二沉淀池對污水逐級進行沉淀，第一調節機構根據供水池和第一沉淀池之間水位差的變化調節第一沉淀池的進水口和其底部沉降的雜質上表面的豎直方向上的間距，從而使第一沉淀池的（L/H=V/u0）關系成立；利用第一沉淀池和第二沉淀池之間的水位差控制第二沉淀池的水流速度，第三調節機構根據水位差的變化調節第二沉淀池進水口與其底部沉降的雜質上表面的間距，使其與第二沉淀池的水流速度相匹配，第二沉淀池的（L/H=V/u0）關系成立。

權利要求書

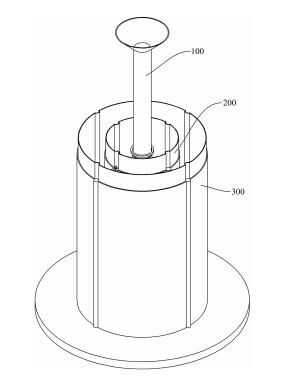

1.一種用于污水處理的固液分離裝置，其特征在于：包括供水池、第一沉淀池、第二沉淀池；供水池周壁底部設置有與第一沉淀池連通的第一進水口，第一沉淀池周壁設置有與第二沉淀池連通的第二進水口；第二沉淀池周壁設置有出水口，第一進水口、第二進水口和出水口的高度均可調且大小相等；初始狀態下第一進水口、第二進水口和出水口的位置依次降低，供水池、第一沉淀池和第二沉淀池內的水位依次降低，且供水池和第一沉淀池的水位差W1大于第一沉淀池和第二沉淀池的水位差W2；污水從供水池的第一進水口進入第一沉淀池后通過第二進水口進入第二沉淀池，后從出水口排出；第一進水口與第一沉淀池底部沉降的雜質上表面的豎直方向上的間距為H1，第一進水口的進水速度為V1，第二進水口與第二沉淀池底部沉降的雜質上表面的豎直方向上的間距為H2，第二進水口的進水速度為V2，且初始狀態下V1大于V2；供水池和第一沉淀池之間設置有第一調節機構，第一調節機構在W1增大時使第一進水口向上移動進而使H1增大；第一沉淀池和第二沉淀池之間設置有第二調節機構和第三調節機構，第二調節機構使H2保持在第一預設值，V2隨W2的變化而變化，第三調節機構使H2的第一預設值隨W2的變化而變化，進而使H2的第一預設值與V2相匹配，供水池為豎直設置的第一內筒，第一內筒底部封堵且第一進水口設置于第一內筒的周壁底部；第一調節機構包括浮環、第一浮球、第一同步環、第二同步環和第一傳動組件，浮環漂浮于供水池內水面上，并隨供水池內水位升降而上下移動；第一同步環套于第一內筒外并隨浮環同步向上移動；第一浮球漂浮于第一沉淀池內水面上，并隨第一沉淀池內水位升降而上下移動；第二同步環套于第一內筒外并與第一內筒的底部固定連接；第一同步環和第一浮球在豎直方向上的間距為W1；第一傳動組件在W1小于第二預設值時促使第二同步環向上移動，進而使第一進水口向上移動，并使供水池內水位上升，直至W1恢復至第二預設值，第一傳動組件包括第一液壓缸、第一活塞桿、第二活塞桿、第一油管、第二液壓缸和第三活塞桿，第一液壓缸內填充有液壓油，第一活塞桿一端與第一同步環連接，第一活塞桿另一端滑動安裝于第一液壓缸；第二活塞桿一端與第一浮球連接，第二活塞桿另一端滑動安裝于第一液壓缸；第一活塞桿和第二活塞桿分別位于第一液壓缸的兩端；第二液壓缸安裝于第二內筒內，且第二液壓缸內填充有液壓油，第三活塞桿一端與第二同步環連接，第三活塞桿另一端滑動安裝于第二液壓缸；第一液壓缸內的液壓油和第二液壓缸內的液壓油通過第一油管連通；W1小于第二預設值時，第一活塞桿和第二活塞桿相互靠近擠壓第一液壓缸內的液壓油，第一液壓缸內的液壓油通過第一油管進入第二液壓缸，并通過第三活塞桿頂推第二同步環向上移動。

2.根據權利要求1所述的一種用于污水處理的固液分離裝置，其特征在于：第一沉淀池包括第二濾筒、第二內筒和第一提升組件，第二濾筒和第二內筒均豎直設置且均上下貫通，第二濾筒固定且周壁上設置有濾孔；第二內筒可上下滑動地設置于第二濾筒內并與第二濾筒內壁貼合，第二進水口設置于第二內筒周壁底部；第一提升組件設置于第二內筒下端，第一提升組件封堵第二內筒底部且?guī)�動第二內筒上下移動；第二沉淀池包括第三濾筒、第三內筒和第二提升組件，第三濾筒和第三內筒均豎直設置且均上下貫通，第三濾筒固定設置且周壁上設置有濾孔；第三內筒可上下滑動地設置于第三濾筒內并與第三濾筒內壁貼合，出水口設置于第三內筒的周壁底部；第二提升組件設置于第三內筒下端，第二提升組件封堵第三內筒底部且?guī)�動第三內筒上下移動�?/p>

3.根據權利要求1所述的一種用于污水處理的固液分離裝置，其特征在于：第一內筒位定于第二濾筒內，第二濾筒固定于第三濾筒內，且第一內筒、第二濾筒、第二內筒、第三內筒和第三濾筒均同軸；第一提升組件包括第一伸縮筒、第二伸縮筒、第一滑移環、第二滑移環、第一感應板和第一底環；第一底環水平設置于第二內筒下方；第一伸縮筒和第二伸縮筒均豎直設置且可沿豎直方向伸縮，第一伸縮筒和第二伸縮筒的下端均固定于第一底環；第一伸縮筒與第一內筒外圓周貼合，第二伸縮筒與第二濾筒內周壁貼合；第一滑移環套于第一內筒外，且第一滑移環固定于第一伸縮筒上端，第二液壓缸固定于第一滑移環；第二滑移環與第二濾筒內周壁貼合，且第二滑移環固定于第二伸縮筒上端，第二內筒下端固定于第二滑移環；第一感應板有多個，多個第一感應板均水平設置，且每個第一感應板的兩端分別滑動安裝于第一滑移環和第二滑移環，第一感應板在水流作用下可沿第一滑移環的周向轉動；第一感應板隨第一沉淀池底部沉積的雜質向上移動，并通過第一滑移環和第二滑移環帶動第一伸縮筒和第二伸縮筒向上伸長，同時第二同步環在第二液壓缸的傳動下隨第一滑移環同步向上移動，第二內筒隨第二滑移環同步向上移動，使得第一進水口和第二進水口均隨第一沉淀池底部沉積的雜質向上移動。

4.根據權利要求3所述的一種用于污水處理的固液分離裝置，其特征在于：第二提升組件包括第三伸縮筒、第四伸縮筒、第三滑移環、第四滑移環、第二感應板和第二底板；第二底環水平設置于第三內筒下方；第三伸縮筒和第四伸縮筒均豎直設置且可沿豎直方向伸縮，第三伸縮筒和第四伸縮筒的下端均固定于第二底環；第三伸縮筒與第二濾筒外圓周貼合，第四伸縮筒與第三濾筒內周壁貼合；第三滑移環套于第二濾筒外，且第三滑移環固定于第三伸縮筒上端；第四滑移環與第三濾筒內周壁貼合，且第四滑移環固定于第四伸縮筒上端，第三內筒下端固定于第四滑移環；第二感應板有多個，多個第二感應板均水平設置，且每個第二感應板的兩端分別滑動安裝于第三滑移環和第四滑移環，第二感應板在水流作用下可沿第三滑移環的周向轉動；第二感應板隨第二沉淀池內底部沉積的雜質向上移動，并通過第三滑移環和第四滑移環帶動第三伸縮筒和第四伸縮筒向上伸長，同時第三內筒隨第四滑移環同步向上移動，使得出水口隨第二沉淀池底部沉積的雜質向上移動。

5.根據權利要求4所述的一種用于污水處理的固液分離裝置，其特征在于：第二調節機構包括調節桿、滑移板、頂推組件和支撐組件，滑移板水平設置于第三內筒內，且滑移板隨第二滑移環同步上下移動；調節桿的上端繞第一軸向轉動且沿第二濾筒徑向滑動安裝于滑移板，調節桿的下端與第四滑移環繞第一軸向轉動連接，初始狀態下調節桿的上端位于調節桿的下端的靠近第二濾筒一側；支撐組件包括滑移桿和多個支撐塊，滑移桿豎直設置，且可沿第二濾筒徑向滑動地安裝于第二濾筒，多個支撐塊均水平固定于滑移桿且沿滑移桿軸向間隔分布；每個支撐塊均穿過第二濾筒，且在初始狀態下第一底環和第二底環分別承靠于不同的支撐塊上；頂推組件使滑移桿隨調節桿上端同步沿第二濾筒徑向移動；第二滑移環與第四滑移環在豎直方向上的距離為H2，H2隨第一沉淀池和第二沉淀池內雜質增加速度不同而變化；當H2小于第一預設值時，調節桿進一步傾斜，調節桿的上端向靠近第二濾筒方向移動，并通過頂推組件頂推滑移桿向靠近第二濾筒軸線方向移動，進而使支撐第二底環的支撐塊與第二底環脫離，第二提升組件和第三內筒均在重力作用下向下移動，并帶動調節桿下端向下移動，使調節桿的上端向遠離第二濾筒方向移動，至調節桿恢復至初始的傾斜狀態，調節桿通過頂推組件帶動滑移桿回到初始位置，第二底環承靠于另一支撐塊。

6.根據權利要求5所述的一種用于污水處理的固液分離裝置，其特征在于：調節桿的長度可調；第三調節機構包括第三同步環、第四同步環、第二浮球和第二傳動組件，第三同步環位于第二濾筒內，且第三同步環與第一浮球連接；第四同步環位于第三濾筒內，且第四同步環與第三同步環同步上下移動；第二浮球漂浮于第二沉淀池內水面上，并隨第二沉淀池內水位升降而上下移動；第四同步環和第二浮球在豎直方向上的間距為W2；第二傳動組件在W2小于第三預設值時促使調節桿伸長，進而使H2的第一預設值增大，并在W2大于第三預設值時促使調節桿縮短，進而使H2的第一預設值減小。

7.根據權利要求6所述的一種用于污水處理的固液分離裝置，其特征在于：調節桿包括第三液壓缸和第四活塞桿，第三液壓缸繞第一軸向鉸接于第四滑移環，第三液壓缸內填充有液壓油；第四活塞桿上端繞第一軸向轉動且沿第二濾筒徑向滑動安裝于滑移板，第四活塞桿下端滑動安裝于第三液壓缸；第二傳動組件包括第四液壓缸、第五活塞桿、第六活塞桿和第二油管，第四液壓缸內填充有液壓油，第五活塞桿的一端與第四同步環連接，第五活塞桿另一端滑動安裝于第四液壓缸；第六活塞桿一端與第二浮球連接，第六活塞桿另一端滑動安裝于第四液壓缸；第五活塞桿和第六活塞桿分別位于第四液壓缸的兩端；第四液壓缸內的液壓油和第三液壓缸內的液壓油通過第二油管連通；W2小于第三預設值時，第五活塞桿和第六活塞桿相互靠近擠壓第四液壓缸內的液壓油，第四液壓缸內的液壓油通過第二油管進入第三液壓缸，進入第三液壓缸內的液壓油推動第四活塞桿伸出，進而使調節桿伸長；W2大于第三預設值時，第五活塞桿和第六活塞桿相互遠離并通過第二油管抽取第三液壓缸內的液壓油進入第四液壓缸，使得第四活塞桿收回第三液壓缸，進而使調節桿縮短。

8.根據權利要求6所述的一種用于污水處理的固液分離裝置，其特征在于：頂推組件包括滑移柱和頂推桿，滑移柱沿第二濾筒徑向滑動安裝于滑移板，且滑移柱與第四活塞桿上端繞第一軸向轉動連接，使得滑移柱隨第四活塞桿上端同步移動；頂推桿有多個，且每個頂推桿的一端均與滑移柱連接，每個頂推桿的另一端分別與滑移桿的不同位置連接，以頂推滑移桿移動且避免滑移桿移動過程中產生傾斜。

發明內容

本發明提供一種用于污水處理的固液分離裝置，以解決現有沉淀池的沉淀效果不好的問題。

本發明的一種用于污水處理的固液分離裝置采用如下技術方案：

一種用于污水處理的固液分離裝置，包括供水池、第一沉淀池、第二沉淀池；供水池周壁底部設置有與第一沉淀池連通的第一進水口，第一沉淀池周壁設置有與第二沉淀池連通的第二進水口；第二沉淀池周壁設置有出水口，第一進水口、第二進水口和出水口的高度均可調且大小相等；初始狀態下第一進水口、第二進水口和出水口的位置依次降低，供水池、第一沉淀池和第二沉淀池內的水位依次降低，且供水池和第一沉淀池的水位差W1大于第一沉淀池和第二沉淀池的水位差W2；污水從供水池的第一進水口進入第一沉淀池后通過第二進水口進入第二沉淀池，后從出水口排出；第一進水口與第一沉淀池底部沉降的雜質上表面的豎直方向上的間距為H1，第一進水口的進水速度為V1，第二進水口與第二沉淀池底部沉降的雜質上表面的豎直方向上的間距為H2，第二進水口的進水速度為V2，且初始狀態下V1大于V2；供水池和第一沉淀池之間設置有第一調節機構，第一調節機構在W1增大時使第一進水口向上移動進而使H1增大；第一沉淀池和第二沉淀池之間設置有第二調節機構和第三調節機構，第二調節機構使H2保持在第一預設值，V2隨W2的變化而變化，第三調節機構使H2的第一預設值隨W2的變化而變化，進而使H2的第一預設值與V2相匹配。

進一步地，供水池為豎直設置的第一內筒，第一內筒底部封堵且第一進水口設置于第一內筒的周壁底部；第一沉淀池包括第二濾筒、第二內筒和第一提升組件，第二濾筒和第二內筒均豎直設置且均上下貫通，第二濾筒固定且周壁上設置有濾孔；第二內筒可上下滑動地設置于第二濾筒內并與第二濾筒內壁貼合，第二進水口設置于第二內筒周壁底部；第一提升組件設置于第二內筒下端，第一提升組件封堵第二內筒底部且?guī)�動第二內筒上下移動；第二沉淀池包括第三濾筒、第三內筒和第二提升組件，第三濾筒和第三內筒均豎直設置且均上下貫通，第三濾筒固定設置且周壁上設置有濾孔；第三內筒可上下滑動地設置于第三濾筒內并與第三濾筒內壁貼合，出水口設置于第三內筒的周壁底部；第二提升組件設置于第三內筒下端，第二提升組件封堵第三內筒底部且?guī)�動第三內筒上下移動�?/p>

進一步地，第一調節機構包括浮環、第一浮球、第一同步環、第二同步環和第一傳動組件，浮環漂浮于供水池內水面上，并隨供水池內水位升降而上下移動；第一同步環套于第一內筒外并隨浮環同步向上移動；第一浮球漂浮于第一沉淀池內水面上，并隨第一沉淀池內水位升降而上下移動；第二同步環套于第一內筒外并與第一內筒的底部固定連接；第一同步環和第一浮球在豎直方向上的間距為W1；第一傳動組件在W1小于第二預設值時促使第二同步環向上移動，進而使第一進水口向上移動，并使供水池內水位上升，直至W1恢復至第二預設值。

進一步地，第一傳動組件包括第一液壓缸、第一活塞桿、第二活塞桿、第一油管、第二液壓缸和第三活塞桿，第一液壓缸內填充有液壓油，第一活塞桿一端與第一同步環連接，第一活塞桿另一端滑動安裝于第一液壓缸；第二活塞桿一端與第一浮球連接，第二活塞桿另一端滑動安裝于第一液壓缸；第一活塞桿和第二活塞桿分別位于第一液壓缸的兩端；第二液壓缸安裝于第二內筒內，且第二液壓缸內填充有液壓油，第三活塞桿一端與第二同步環連接，第三活塞桿另一端滑動安裝于第二液壓缸；第一液壓缸內的液壓油和第二液壓缸內的液壓油通過第一油管連通；W小于第二預設值時，第一活塞桿和第二活塞桿相互靠近擠壓第一液壓缸內的液壓油，第一液壓缸內的液壓油通過第一油管進入第二液壓缸，并通過第三活塞桿頂推第二同步環向上移動。

進一步地，第一內筒位定于第二濾筒內，第二濾筒固定于第三濾筒內，且第一內筒、第二濾筒、第二內筒、第三內筒和第三濾筒均同軸；第一提升組件包括第一伸縮筒、第二伸縮筒、第一滑移環、第二滑移環、第一感應板和第一底環；第一底環水平設置于第二內筒下方；第一伸縮筒和第二伸縮筒均豎直設置且可沿豎直方向伸縮，第一伸縮筒和第二伸縮筒的下端均固定于第一底環；第一伸縮筒與第一內筒外圓周貼合，第二伸縮筒與第二濾筒內周壁貼合；第一滑移環套于第一內筒外，且第一滑移環固定于第一伸縮筒上端，第二液壓缸固定于第一滑移環；第二滑移環與第二濾筒內周壁貼合，且第二滑移環固定于第二伸縮筒上端，第二內筒下端固定于第二滑移環；第一感應板有多個，多個第一感應板均水平設置，且每個第一感應板的兩端分別滑動安裝于第一滑移環和第二滑移環，第一感應板在水流作用下可沿第一滑移環的周向轉動；第一感應板隨第一沉淀池底部沉積的雜質向上移動，并通過第一滑移環和第二滑移環帶動第一伸縮筒和第二伸縮筒向上伸長，同時第二同步環在第二液壓缸的傳動下隨第一滑移環同步向上移動，第二內筒隨第二滑移環同步向上移動，使得第一進水口和第二進水口均隨第一沉淀池底部沉積的雜質向上移動。

進一步地，第二提升組件包括第三伸縮筒、第四伸縮筒、第三滑移環、第四滑移環、第二感應板和第二底板；第二底環水平設置于第三內筒下方；第三伸縮筒和第四伸縮筒均豎直設置且可沿豎直方向伸縮，第三伸縮筒和第四伸縮筒的下端均固定于第二底環；第三伸縮筒與第二濾筒外圓周貼合，第四伸縮筒與第三濾筒內周壁貼合；第三滑移環套于第二濾筒外，且第三滑移環固定于第三伸縮筒上端；第四滑移環與第三濾筒內周壁貼合，且第四滑移環固定于第四伸縮筒上端，第三內筒下端固定于第四滑移環；第二感應板有多個，多個第二感應板均水平設置，且每個第二感應板的兩端分別滑動安裝于第三滑移環和第四滑移環，第二感應板在水流作用下可沿第三滑移環的周向轉動；第二感應板隨第第二沉淀池內底部沉積的雜質向上移動，并通過第三滑移環和第四滑移環帶動第三伸縮筒和第四伸縮筒向上伸長，同時第三內筒隨第四滑移環同步向上移動，使得出水口隨第二沉淀池底部沉積的雜質向上移動。

進一步地，第二調節機構包括調節桿、滑移板、頂推組件和支撐組件，滑移板水平設置于第三內筒內，且滑移板隨第二滑移環同步上下移動；調節桿的上端繞第一軸向轉動且沿第二濾筒徑向滑動安裝于滑移板，調節桿的下端與第四滑移環繞第一軸向轉動連接，初始狀態下調節桿的上端位于調節桿的下端的靠近第二濾筒一側；支撐組件包括滑移桿和多個支撐塊，滑移桿豎直設置，且可沿第二濾筒徑向滑動地安裝于第二濾筒，多個支撐塊均水平固定于滑移桿且沿滑移桿軸向間隔分布；每個支撐塊均穿過第二濾筒，且在初始狀態下第一底環和第二底環分別承靠于不同的支撐塊上；頂推組件使滑移桿隨調節桿上端同步沿第二濾筒徑向移動；第二滑移環與第四滑移環在豎直方向上的距離為H2，H2隨第一沉淀池和第二沉淀池內雜質增加速度不同而變化；當H2小于第一預設值時，調節桿進一步傾斜，調節桿的上端向靠近第二濾筒方向移動，并通過頂推組件頂推滑移桿向靠近第二濾筒軸線方向移動，進而使支撐第二底環的支撐塊與第二底環脫離，第二提升組件和第三內筒均在重力作用下向下移動，并帶動調節桿下端向下移動，使調節桿的上端向遠離第二濾筒方向移動，至調節桿恢復至初始的傾斜狀態，調節桿通過頂推組件帶動滑移桿回到初始位置，第二底環承靠于另一支撐塊。

進一步地，調節桿的長度可調；第三調節機構包括第三同步環、第四同步環、第二浮球和第二傳動組件，第三同步環位于第二濾筒內，且第三同步環與第一浮球連接；第四同步環位于第三濾筒內，且第四同步環與第三同步環同步上下移動；第二浮球漂浮于第二沉淀池內水面上，并隨第二沉淀池內水位升降而上下移動；第四同步環和第二浮球在豎直方向上的間距為W2；第二傳動組件在W2小于第三預設值時促使調節桿伸長，進而使H2的第一預設值增大，并在W2大于第三預設值時促使調節桿縮短，進而使H2的第一預設值減小。

進一步地，調節桿包括第三液壓缸和第四活塞桿，第三液壓缸繞第一軸向鉸接于第四滑移環，第三液壓缸內填充有液壓油；第四活塞桿上端繞第一軸向轉動且沿第二濾筒徑向滑動安裝于滑移板，第四活塞桿下端滑動安裝于第三液壓缸；第二傳動組件包括第四液壓缸、第五活塞桿、第六活塞桿和第二油管，第四液壓缸內填充有液壓油，第五活塞桿的一端與第四同步環連接，第五活塞桿另一端滑動安裝于第四液壓缸；第六活塞桿一端與第二浮球連接，第六活塞桿另一端滑動安裝于第四液壓缸,；第五活塞桿和第六活塞桿分別位于第四液壓缸的兩端；第四液壓缸內的液壓油和第三液壓缸內的液壓油通過第二油管連通；W2小于第三預設值時，第五活塞桿和第六活塞桿相互靠近擠壓第四液壓缸內的液壓油，第四液壓缸內的液壓油通過第二油管進入第三液壓缸，進入第三液壓缸內的液壓油推動第四活塞桿伸出，進而使調節桿伸長；W2大于第三預設值時，第五活塞桿和第六活塞桿相互遠離并通過第二油管抽取第三液壓缸內的液壓油進入第四液壓缸，使得第四活塞桿收回第三液壓缸，進而使調節桿縮短。

進一步地，頂推組件包括滑移柱和頂推桿，滑移柱沿第二濾筒徑向滑動安裝于滑移板，且滑移柱與第四活塞桿上端繞第一軸向轉動連接，使得滑移柱隨第四活塞桿上端同步移動；頂推桿有多個，且每個頂推桿的一端均與滑移柱連接，每個頂推桿的另一端分別與滑移桿的不同位置連接，以頂推滑移桿移動且避免滑移桿移動過程中產生傾斜。

本發明的有益效果是：本發明的污水處理的固液分離裝置基于淺池理論，通過調整合適的H與V使在理想狀態下的（L/H=V/u0）關系成立，可使此級別內的固體雜質完全沉淀，又不會過度沉淀不屬于當前級別的固體雜質。具體地，通過設置第一沉淀池和第二沉淀池對污水逐級進行沉淀，利用供水池和第一沉淀池之間的水位差控制第一沉淀池的水流速度，第一調節機構根據供水池和第一沉淀池之間水位差的變化調節第一進水口與第一沉淀池底部沉降的雜質上表面的豎直方向上的間距，從而使第一沉淀池的（L/H=V/u0）關系成立；利用第一沉淀池和第二沉淀池之間的水位差控制第二沉淀池的水流速度，第三調節機構根據水位差的變化調節第二進水口與第二沉淀池底部沉降的雜質上表面的豎直方向上的間距的第一預設值，使第一預設值與第二沉淀池的水流速度相匹配，第二沉淀池的（L/H=V/u0）關系成立；且第二調節機構使第二進水口與第二沉淀池底部沉降的雜質上表面的豎直方向上的間距保持在第一預設值。

（發明人：黃巧靈）
