公布日：2022.11.11

申請日：2022.10.13

分類號：B01D29/64(2006.01)I;B01D29/56(2006.01)I;B01D29/60(2006.01)I;C02F9/02(2006.01)I

摘要

本發明公開了一種石化廢污水的懸浮物處理設備，包括處理筒，所述處理筒頂部連通有進料口，所述處理筒底部固定連接有支撐架，所述處理筒內壁固定連接有處理裝置，所述處理筒頂部通過固定架固定連接有驅動電機；所述處理裝置包括：處理盤，該處理盤具有圓形盤狀結構，以及開設在所述處理盤內部的處理空腔，所述處理空腔內壁固定連接有錐形濾網，所述錐形濾網內壁底部連通有存儲裝置，所述處理盤內壁底部貫穿并固定連接有吸附裝置，所述處理盤頂部開設有進水口，本發明涉及石化廢水處理技術領域。該一種石化廢污水的懸浮物處理設備，可避免絮狀物以及過濾掉的雜質堆積在濾網表面，方便濾網在使用的過程中能夠一直保持較高的過濾處理效率。

權利要求書

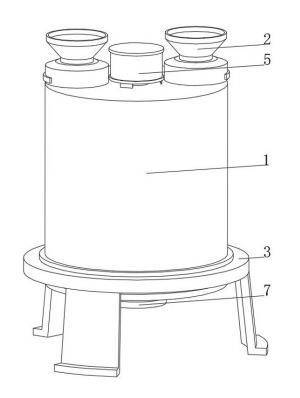

1.一種石化廢污水的懸浮物處理設備，包括處理筒（1），其特征在于：所述處理筒（1）頂部連通有進料口（2），所述處理筒（1）底部固定連接有支撐架（3），所述處理筒（1）內壁固定連接有處理裝置（4），所述處理筒（1）頂部通過固定架固定連接有驅動電機（5）；所述處理裝置（4）包括：處理盤（41），該處理盤（41）具有圓形盤狀結構，以及開設在所述處理盤（41）內部的處理空腔（42），所述處理空腔（42）內壁固定連接有錐形濾網（43），所述錐形濾網（43）內壁底部連通有存儲裝置（44），所述處理盤（41）內壁底部貫穿并固定連接有吸附裝置（48），所述處理盤（41）頂部開設有進水口（49）；轉動桿（45），該轉動桿（45）具有柱形桿結構，以及設置在所述轉動桿（45）側面的連接桿（46），所述連接桿（46）與轉動桿（45）側面固定連接，所述連接桿（46）遠離轉動桿（45）的一端固定連接有刮片（47）。

2.根據權利要求1所述的一種石化廢污水的懸浮物處理設備，其特征在于：所述處理盤（41）設置在處理筒（1）內部并與處理筒（1）內壁固定連接，所述進水口（49）頂部與進料口（2）底部連通。

3.根據權利要求1所述的一種石化廢污水的懸浮物處理設備，其特征在于：所述轉動桿（45）設置在錐形濾網（43）上方，所述轉動桿（45）頂部與驅動電機（5）的驅動軸固定連接，所述刮片（47）遠離連接桿（46）的一側延伸至錐形濾網（43）內側面上。

4.根據權利要求1所述的一種石化廢污水的懸浮物處理設備，其特征在于：所述存儲裝置（44）包括存儲盤（441），所述存儲盤（441）內部開設有存儲空腔（442），所述存儲盤（441）側面開設有與存儲空腔（442）內部連通的排水孔（443），所述存儲盤（441）頂部連通有進水管（444），所述存儲盤（441）側面套設有密封圈（445），所述密封圈（445）上開設有與排水孔（443）相適配的連通孔（446）。

5.根據權利要求4所述的一種石化廢污水的懸浮物處理設備，其特征在于：所述進水管（444）頂部貫穿錐形濾網（43）并與錐形濾網（43）固定連接，所述密封圈（445）與存儲盤（441）之間轉動連接。

6.根據權利要求1所述的一種石化廢污水的懸浮物處理設備，其特征在于：所述吸附裝置（48）包括吸附盤（481），所述吸附盤（481）內部開設有吸附空腔（482），所述吸附空腔（482）內壁頂部和底部均固定連接有吸附層（483），所述吸附盤（481）底部通過固定架固定連接有轉動電機（484），所述轉動電機（484）的驅動軸貫穿吸附盤（481）并延伸至上方和下方的吸附層（483）之間，所述轉動電機（484）的驅動軸固定連接有攪拌桿（485），所述攪拌桿（485）側面固定連接有螺旋葉片（486）。

7.根據權利要求6所述的一種石化廢污水的懸浮物處理設備，其特征在于：所述吸附盤（481）貫穿處理盤（41）內壁底部并與處理盤（41）固定連接，所述螺旋葉片（486）設置有多組并且均勻分布在攪拌桿（485）上，所述吸附層（483）內部填充有吸附填料，所述吸附盤（481）頂部和底部均開設有與吸附空腔（482）內部連通的扇形孔（487）。

8.根據權利要求6所述的一種石化廢污水的懸浮物處理設備，其特征在于：所述進料口（2）包括進料管（21），所述進料管（21）外側套設并固定連接有存儲箱（22），所述存儲箱（22）內側與進料管（21）內部連通，所述進料管（21）內壁正對存儲箱（22）內壁底部的部分固定連接有弧形濾網（23），所述進料管（21）底部與處理筒（1）頂部連通，所述存儲箱（22）側面開設有排料口（24）。

9.根據權利要求1所述的一種石化廢污水的懸浮物處理設備，其特征在于：所述處理筒（1）底部連通有排料裝置（7），所述排料裝置（7）包括排料管（71），所述排料管（71）側面固定連接有透光率檢測機構（72），所述排料管（71）底部連通有分流管（73），所述分流管（73）底部固定連接有控制電機（74），所述控制電機（74）的驅動軸貫穿分流管（73）并固定連接有密封塞（75），所述密封塞（75）上開設有排料孔（76）。

10.根據權利要求9所述的一種石化廢污水的懸浮物處理設備，其特征在于：所述排料管（71）頂部與處理筒（1）底部連通，所述排料管（71）中間部位設置有扁平段，所述透光率檢測機構（72）的發射端與接收端分別設置在排料管（71）上扁平段的兩側。

發明內容

為實現以上目的，本發明通過以下技術方案予以實現：一種石化廢污水的懸浮物處理設備，包括處理筒，所述處理筒頂部連通有進料口，所述處理筒底部固定連接有支撐架，所述處理筒內壁固定連接有處理裝置，所述處理筒頂部通過固定架固定連接有驅動電機；所述處理裝置包括：處理盤，該處理盤具有圓形盤狀結構，以及開設在所述處理盤內部的處理空腔，所述處理空腔內壁固定連接有錐形濾網，所述錐形濾網內壁底部連通有存儲裝置，所述處理盤內壁底部貫穿并固定連接有吸附裝置，所述處理盤頂部開設有進水口；轉動桿，該轉動桿具有柱形桿結構，以及設置在所述轉動桿側面的連接桿，所述連接桿與轉動桿側面固定連接，所述連接桿遠離轉動桿的一端固定連接有刮片。

設置有處理裝置，使用時通過進料口和進水口將廢水排入處理空腔內部，經過處理空腔內部的錐形濾網過濾之后排出至吸附裝置中，同時驅動電機帶動轉動桿轉動，轉動桿通過連接桿帶動刮片在錐形濾網表面滑動，即可通過刮片將錐形濾網表面的絮狀物刮除，避免絮狀物堆積纏繞在網孔內部導致堵塞，同時絮狀物被刮除之后其上的顆粒狀雜質即可眼濾網滑落至存儲裝置內部，可避免絮狀物以及過濾掉的雜質堆積在濾網表面，方便濾網在使用的過程中能夠一直保持較高的過濾處理效率。

優選的，所述處理盤設置在處理筒內部并與處理筒內壁固定連接，所述進水口頂部與進料口底部連通。

優選的，所述轉動桿設置在錐形濾網上方，所述轉動桿頂部與驅動電機的驅動軸固定連接，所述刮片遠離連接桿的一側延伸至錐形濾網內側面上。

優選的，所述存儲裝置包括存儲盤，所述存儲盤內部開設有存儲空腔，所述存儲盤側面開設有與存儲空腔內部連通的排水孔，所述存儲盤頂部連通有進水管，所述存儲盤側面套設有密封圈，所述密封圈上開設有與排水孔相適配的連通孔，設置有存儲裝置，經過濾網過濾掉的顆粒雜質經過進水管進入存儲盤內部，即可通過存儲盤將過濾掉的雜質收集起來，從而避免雜質堆積，當需要對存儲裝置進行清理時，轉動密封圈在，使排水孔移動至正對連通孔的位置，存儲盤內部的水即可從排水孔和連通孔中排除，然后將存儲裝置從錐形濾網上去下，再將存儲裝置內部的雜質倒出即可，清理操作方便。

優選的，所述進水管頂部貫穿錐形濾網并與錐形濾網固定連接，所述密封圈與存儲盤之間轉動連接。

優選的，所述吸附裝置包括吸附盤，所述吸附盤內部開設有吸附空腔，所述吸附空腔內壁頂部和底部均固定連接有吸附層，所述吸附盤底部通過固定架固定連接有轉動電機，所述轉動電機的驅動軸貫穿吸附盤并延伸至上方和下方的吸附層之間，所述轉動電機的驅動軸固定連接有攪拌桿，所述攪拌桿側面固定連接有螺旋葉片。

優選的，所述吸附盤貫穿處理盤內壁底部并與處理盤固定連接，所述螺旋葉片設置有多組并且均勻分布在攪拌桿上。

優選的，所述吸附層內部填充有吸附填料，所述吸附盤頂部和底部均開設有與吸附空腔內部連通的扇形孔，設置有吸附裝置，當廢水經過錐形濾網之后，由吸附盤頂部的扇形孔進入吸附空腔內部，經過上方的吸附層吸附之后進入上方與下方的吸附層之間，同時轉動電機帶動攪拌桿和螺旋葉片轉動，可對上喜愛吸附層之間的廢水進行攪拌，使得廢水在經過上下吸附層的時候能夠從不同位置通過吸附層，方便廢水能夠與吸附層上的各個部分均勻接觸，方便提高吸附層內部吸附填料的利用率，從而提高吸附效果，使得吸附層上各個部分能夠保持相同的吸附能力。

優選的，所述進料口包括進料管，所述進料管外側套設并固定連接有存儲箱，所述存儲箱內側與進料管內部連通，所述進料管內壁正對存儲箱內壁底部的部分固定連接有弧形濾網。

優選的，所述進料管底部與處理筒頂部連通，所述存儲箱側面開設有排料口，設置有進料口，廢水經過進料口進入處理筒內部時，首先經過弧形濾網進行粗濾，可將廢水中較大直徑的顆粒雜質過濾掉，避免體積較大的雜質對處理裝置內部的濾網造成較大損傷，并且弧形濾網的形狀設置為弧形，使得過濾掉的雜質可滑落至存儲箱內部，方便減輕弧形濾網的堵塞情況。

優選的，所述處理筒底部連通有排料裝置，所述排料裝置包括排料管，所述排料管側面固定連接有透光率檢測機構，所述排料管底部連通有分流管，所述分流管底部固定連接有控制電機，所述控制電機的驅動軸貫穿分流管并固定連接有密封塞，所述密封塞上開設有排料孔，所述排料管頂部與處理筒底部連通，所述排料管中間部位設置有扁平段，所述透光率檢測機構的發射端與接收端分別設置在排料管上扁平段的兩側，當處理過的廢水經過排料裝置排出時，首先進入排料管內部，經過排料管上扁平段的廢水通過透光率檢測機構檢測其透光率，判斷廢水的處理情況，當透光率較高時，控制電機帶動密封塞轉動，控制密封塞上的排料孔與分流管上的排放口連通，當透光率較低時，控制電機控制排料孔與分流管上的回收口連通，可對處理后的廢水進行檢測，使得處理不夠徹底的廢水能夠回收再次處理，方便保證排出的廢水能夠達到配出標準，避免處理不夠徹底的廢水排出。

本發明提供了一種石化廢污水的懸浮物處理設備。具備以下有益效果：1、該一種石化廢污水的懸浮物處理設備，設置有處理裝置，使用時通過進料口和進水口將廢水排入處理空腔內部，經過處理空腔內部的錐形濾網過濾之后排出至吸附裝置中，同時驅動電機帶動轉動桿轉動，轉動桿通過連接桿帶動刮片在錐形濾網表面滑動，即可通過刮片將錐形濾網表面的絮狀物刮除，避免絮狀物堆積纏繞在網孔內部導致堵塞，同時絮狀物被刮除之后其上的顆粒狀雜質即可眼濾網滑落至存儲裝置內部，可避免絮狀物以及過濾掉的雜質堆積在濾網表面，方便濾網在使用的過程中能夠一直保持較高的過濾處理效率。

2、該一種石化廢污水的懸浮物處理設備，設置有存儲裝置，經過濾網過濾掉的顆粒雜質經過進水管進入存儲盤內部，即可通過存儲盤將過濾掉的雜質收集起來，從而避免雜質堆積，當需要對存儲裝置進行清理時，轉動密封圈在，使排水孔移動至正對連通孔的位置，存儲盤內部的水即可從排水孔和連通孔中排除，然后將存儲裝置從錐形濾網上去下，再將存儲裝置內部的雜質倒出即可，清理操作方便。

3、該一種石化廢污水的懸浮物處理設備，設置有吸附裝置，當廢水經過錐形濾網之后，由吸附盤頂部的扇形孔進入吸附空腔內部，經過上方的吸附層吸附之后進入上方與下方的吸附層之間，同時轉動電機帶動攪拌桿和螺旋葉片轉動，可對上喜愛吸附層之間的廢水進行攪拌，使得廢水在經過上下吸附層的時候能夠從不同位置通過吸附層，方便廢水能夠與吸附層上的各個部分均勻接觸，方便提高吸附層內部吸附填料的利用率，從而提高吸附效果，使得吸附層上各個部分能夠保持相同的吸附能力。

4、該一種石化廢污水的懸浮物處理設備，設置有進料口，廢水經過進料口進入處理筒內部時，首先經過弧形濾網進行粗濾，可將廢水中較大直徑的顆粒雜質過濾掉，避免體積較大的雜質對處理裝置內部的濾網造成較大損傷，并且弧形濾網的形狀設置為弧形，使得過濾掉的雜質可滑落至存儲箱內部，方便減輕弧形濾網的堵塞情況。

5、該一種石化廢污水的懸浮物處理設備，當處理過的廢水經過排料裝置排出時，首先進入排料管內部，經過排料管上扁平段的廢水通過透光率檢測機構檢測其透光率，判斷廢水的處理情況，當透光率較高時，控制電機帶動密封塞轉動，控制密封塞上的排料孔與分流管上的排放口連通，當透光率較低時，控制電機控制排料孔與分流管上的回收口連通，可對處理后的廢水進行檢測，使得處理不夠徹底的廢水能夠回收再次處理，方便保證排出的廢水能夠達到配出標準，避免處理不夠徹底的廢水排出。

（發明人：羅晉康）
